Espesor de Tanques: Diseño y Normativas Clave

El diseño mecánico de tanques de almacenamiento es una disciplina de ingeniería fundamental para garantizar la seguridad, la funcionalidad y la longevidad de estas estructuras vitales. Un aspecto crítico y a menudo subestimado es la determinación precisa del espesor de sus paredes. Este cálculo no es arbitrario; por el contrario, se basa en una compleja interacción de factores técnicos y normativas rigurosas. Entender cómo se determina este espesor es crucial, especialmente cuando se trabaja con materiales de alto rendimiento como el acero inoxidable, conocido por su resistencia a la corrosión y durabilidad. Este artículo explorará en profundidad los elementos que influyen en el espesor de la pared de un tanque, las normativas que rigen su diseño y los métodos de cálculo que aseguran su integridad estructural, sin adentrarnos en los componentes externos o accesorios del tanque.

La correcta especificación del espesor no solo previene fallas catastróficas, sino que también optimiza el uso del material, impactando directamente en la economía del proyecto y en la eficiencia a largo plazo del tanque. Un espesor inadecuado puede resultar en deformaciones, fugas o incluso el colapso, mientras que un espesor excesivo puede generar costos innecesarios y un peso estructural mayor. Por ello, la ingeniería de tanques es una ciencia exacta que demanda conocimiento y adherencia a estándares reconocidos internacionalmente.

La Importancia del Espesor en el Diseño de Tanques de Acero Inoxidable

El espesor de la pared de un tanque es el principal componente que soporta las cargas y tensiones a las que estará sometido a lo largo de su vida útil. En el caso de tanques de acero inoxidable, esta importancia se acentúa debido a las propiedades únicas de este material. El acero inoxidable no solo ofrece una excelente resistencia a la corrosión, lo que lo hace ideal para almacenar una vasta gama de fluidos, sino que también posee una alta resistencia mecánica. Sin embargo, incluso con estas ventajas, el espesor debe ser calculado meticulosamente para resistir la presión interna, las cargas hidrostáticas del fluido, las cargas externas (como viento o sismos, aunque el alcance de este artículo se centra en cargas internas), y para asegurar la estabilidad estructural.

El objetivo principal es dimensionar la pared para que las tensiones generadas por estas cargas no superen la resistencia admisible del material. Un espesor insuficiente podría llevar a la plastificación del material, la deformación excesiva o, en el peor de los casos, la ruptura. Por otro lado, un espesor sobredimensionado, aunque seguro, implicaría un mayor consumo de material, lo que se traduce en un incremento significativo en los costos de fabricación y un mayor peso de la estructura. El balance entre seguridad y economía es el pilar del diseño óptimo de tanques.

Factores Determinantes del Espesor de la Pared

La determinación del espesor de las paredes de un tanque es un proceso complejo que involucra la consideración de varios factores interrelacionados. Cada uno de ellos contribuye de manera significativa al cálculo final y debe ser evaluado con precisión para asegurar la integridad estructural y operativa del tanque.

• Presión Interna: Este es, sin duda, el factor más influyente en la determinación del espesor. La presión del fluido almacenado ejerce una fuerza sobre las paredes del tanque, generando tensiones circunferenciales y longitudinales. A mayor presión, mayor será la tensión resultante en la pared, lo que requiere un mayor espesor para contenerla de forma segura.
• Diámetro del Tanque: El diámetro del tanque influye directamente en la tensión circunferencial (hoop stress) que experimenta la pared. Para una presión interna dada, un tanque de mayor diámetro distribuirá la carga sobre una circunferencia más grande, resultando en una mayor tensión en el material y, consecuentemente, en la necesidad de un mayor espesor para soportar esa carga.
• Tipo de Material: La elección del material es crucial. El acero inoxidable, por ejemplo, ofrece una excelente resistencia a la tensión y a la fluencia, lo que puede permitir un menor espesor en comparación con otros materiales de menor resistencia para la misma capacidad de carga. La resistencia a la tracción, el límite elástico y el módulo de elasticidad son propiedades mecánicas fundamentales que se consideran en el cálculo.
• Temperatura del Fluido Almacenado: Las propiedades mecánicas de los materiales varían con la temperatura. Temperaturas elevadas pueden reducir significativamente la resistencia a la tensión del acero inoxidable y aumentar su susceptibilidad a la fluencia (creep), exigiendo un mayor espesor para mantener la seguridad. Por el contrario, temperaturas muy bajas pueden aumentar la fragilidad del material, lo que también debe ser considerado.
• Corrosión: La corrosión es un enemigo silencioso que reduce el espesor efectivo de la pared con el tiempo. Aunque el acero inoxidable es altamente resistente a la corrosión, ciertos ambientes o fluidos pueden causar picaduras o corrosión generalizada. Por esta razón, se debe añadir un margen de corrosión (corrosion allowance) al espesor calculado. Este margen es una capa adicional de material diseñada para compensar la pérdida gradual de espesor debido a la acción corrosiva. Su valor depende del material, del fluido almacenado, de la vida útil esperada del tanque y de las condiciones ambientales.
• Soldaduras: Las juntas soldadas son puntos críticos en la estructura de un tanque. Aunque son esenciales para la fabricación, introducen discontinuidades en el material que pueden afectar la resistencia general. Los códigos de diseño especifican eficiencias de junta para las soldaduras, que son factores que reducen la resistencia teórica del material en la zona soldada. Una soldadura de menor calidad o con defectos requerirá un mayor espesor nominal para compensar su menor eficiencia.

Normas y Códigos que Rigen el Diseño de Tanques

El diseño mecánico de tanques no se realiza al azar; se rige por un conjunto de normas y códigos internacionales que establecen los requisitos mínimos de seguridad, calidad y rendimiento. Estas normativas son desarrolladas por organizaciones reconocidas mundialmente y son vitales para la industria. Entre las más relevantes para el diseño de tanques, se destacan:

• API 650: Esta norma, publicada por el American Petroleum Institute (API), es ampliamente utilizada para el diseño y la construcción de tanques de almacenamiento soldados de acero para petróleo. Se aplica específicamente a tanques que operan a presión atmosférica o a presiones internas muy bajas (generalmente menores a 18 kPa). Define detalladamente los requisitos para el cálculo del espesor de la pared, la selección del material, los procedimientos de soldadura, la inspección y las pruebas. Es la norma de referencia para la mayoría de los tanques de almacenamiento de gran capacidad.
• API 620: También del American Petroleum Institute, esta norma se aplica al diseño y la construcción de tanques de almacenamiento de gran tamaño, soldados, para presiones internas superiores a las contempladas en la API 650 (generalmente entre 18 kPa y 103 kPa). Dada la mayor presión de operación, la API 620 establece requisitos más estrictos para el diseño y la construcción, incluyendo métodos más complejos para el cálculo del espesor, considerando las mayores tensiones y la necesidad de una mayor resistencia estructural.
• ASME Sección VIII: Esta sección del Código de Calderas y Recipientes a Presión de la American Society of Mechanical Engineers (ASME) es una de las normas más completas y rigurosas para el diseño, fabricación, inspección y prueba de recipientes a presión. Aunque no se limita exclusivamente a tanques de almacenamiento, se aplica a muchos tipos de recipientes que operan bajo presión, incluyendo algunos tanques. La Sección VIII se divide en tres divisiones, cada una con requisitos progresivamente más estrictos para diferentes rangos de presión y temperatura. Proporciona métodos detallados para el cálculo del espesor de la pared, la verificación de la integridad estructural y la consideración de cargas especiales.

La elección de la norma a aplicar depende fundamentalmente de la presión de operación del tanque, su diámetro, el tipo de fluido a almacenar y la jurisdicción donde se instalará. La adhesión a estas normas no solo es una cuestión de cumplimiento legal, sino una garantía de que el tanque ha sido diseñado y construido con los más altos estándares de calidad y seguridad.

Métodos de Cálculo del Espesor: Más Allá de la Fórmula Básica

El cálculo del espesor de la pared de un tanque se fundamenta en principios de mecánica de materiales y resistencia de los materiales. La fórmula básica para el espesor mínimo de una pared cilíndrica bajo presión interna es un punto de partida fundamental:

t = (PD) / (2SE)

Donde:

• t = Espesor mínimo requerido de la pared (en unidades de longitud)
• P = Presión interna de diseño (en unidades de fuerza por área)
• D = Diámetro interno del tanque (en unidades de longitud)
• S = Tensión admisible del material (en unidades de fuerza por área). Este valor se deriva del límite elástico o la resistencia a la tracción del material, con un factor de seguridad aplicado.
• E = Factor de eficiencia de la junta soldada (un valor entre 0 y 1). Este factor representa la capacidad de la soldadura para transmitir la carga en comparación con el material base sin soldar.

Sin embargo, es importante destacar que esta fórmula es una simplificación. Las normas mencionadas anteriormente (API 650, API 620, ASME Sección VIII) incorporan factores de corrección adicionales y métodos de cálculo más sofisticados para considerar una amplia gama de variables y condiciones operativas. Estos incluyen:

• Cargas Adicionales: Además de la presión interna, se consideran cargas hidrostáticas, cargas de viento, cargas sísmicas, cargas de nieve, cargas de accesorios (boquillas, soportes), y cargas debido a la operación (agitadores, vibraciones).
• Gradientes de Temperatura: Las diferencias de temperatura entre el fluido y el ambiente, o dentro del propio fluido, pueden generar tensiones térmicas significativas que deben ser analizadas.
• Fatiga: Para tanques sometidos a ciclos de carga y descarga frecuentes, se debe realizar un análisis de fatiga para asegurar que el material no fallará debido a la acumulación de daños por ciclos repetitivos.
• Análisis de Elementos Finitos (FEA): Para diseños complejos o críticos, a menudo se utilizan herramientas de análisis numérico como el FEA para modelar con precisión la distribución de tensiones y deformaciones en la estructura, permitiendo una optimización más fina del espesor y la identificación de puntos de alta tensión.

El espesor final del tanque será el mayor de los espesores calculados para todas las condiciones de carga y escenarios operativos, más el margen de corrosión y cualquier tolerancia de fabricación.

Consideraciones Adicionales para un Diseño Robusto

Más allá del cálculo del espesor de la pared, un diseño mecánico integral de un tanque debe considerar otros aspectos cruciales que contribuyen a su funcionalidad, seguridad y mantenibilidad a largo plazo:

• Soporte y Cimentación: El tanque debe estar adecuadamente soportado y cimentado para distribuir uniformemente su peso y el del contenido al terreno, previniendo asentamientos diferenciales, deformaciones estructurales y garantizando la estabilidad frente a cargas externas como el viento o sismos. La interacción suelo-estructura es un componente clave del diseño total.
• Accesorios y Conexiones: La ubicación y el diseño de boquillas, manómetros, termopozos, entradas de hombre, tuberías de entrada y salida, y otros accesorios deben ser cuidadosamente planificados. Estas aberturas crean concentraciones de tensión que requieren refuerzos específicos (pads de refuerzo) para mantener la integridad estructural de la pared del tanque.
• Inspección y Mantenimiento: Un buen diseño facilita las futuras tareas de inspección y mantenimiento. Esto incluye proporcionar acceso seguro para el personal, permitir la limpieza interna, y diseñar de tal manera que se puedan detectar fácilmente posibles problemas como la corrosión, el agrietamiento por fatiga o la deformación. La capacidad de drenaje completo del tanque y la facilidad para ventilarlo son también consideraciones importantes.
• Drenaje y Ventilación: Un sistema de drenaje adecuado es esencial para vaciar completamente el tanque y facilitar la limpieza. La ventilación es crucial para evitar la formación de vacío o sobrepresión durante las operaciones de llenado y vaciado, protegiendo la estructura del tanque.
• Aspectos Medioambientales y de Seguridad: Consideraciones como el control de emisiones, los sistemas de alivio de presión y vacío, los sistemas de contención de derrames y la protección contra incendios son inherentes al diseño global del tanque y deben integrarse desde las primeras etapas.

Espesor Mínimo Aceptable Según API 653

Cuando se trata de tanques que ya están en servicio, la norma API 653 (Inspección, Reparación, Alteración y Reconstrucción de Tanques de Almacenamiento) establece directrices para determinar el espesor mínimo aceptable de las paredes de la envolvente. Es importante entender que este espesor se evalúa para la continuidad del servicio del tanque existente, y no necesariamente para un diseño de tanque nuevo.

Según la API 653, el espesor mínimo aceptable para cada anillo de la envolvente del tanque se calcula en función de su diámetro y otros factores operativos y de diseño remanentes. Sin embargo, la norma establece un umbral absoluto: el espesor de cualquier anillo de la envolvente nunca debe ser menor de 0.1 pulgadas. Esta es una medida de seguridad fundamental para asegurar que, incluso en las condiciones más favorables, el material remanente tenga una resistencia mínima para evitar fallas por manipulación, cargas menores o defectos localizados.

Este requisito de 0.1 pulgadas es un límite inferior estricto, independientemente de los cálculos específicos para la presión o el diámetro. Es una salvaguarda para la integridad estructural de los tanques envejecidos o con historial de corrosión.

Tabla Comparativa de Normas Clave

Para visualizar las diferencias y aplicaciones de las principales normas en el diseño de tanques, la siguiente tabla resume sus características fundamentales:

Preguntas Frecuentes sobre el Diseño Mecánico de Tanques

A continuación, se abordan algunas de las consultas más comunes relacionadas con el diseño mecánico y el cálculo del espesor de tanques de almacenamiento:

¿Cómo se calcula el espesor de un tanque de agua?
El cálculo del espesor de un tanque de agua, al igual que cualquier otro fluido, depende de múltiples factores como la presión interna (en este caso, la presión hidrostática del agua), el diámetro del tanque, el tipo de material (por ejemplo, acero inoxidable) y la temperatura. Para tanques de agua a presión atmosférica, la norma API 650 es la más comúnmente utilizada. Si el tanque de agua está presurizado, se podría aplicar la API 620 o la ASME Sección VIII. Es fundamental consultar la normativa aplicable y seguir sus métodos de cálculo para asegurar un diseño seguro y conforme.

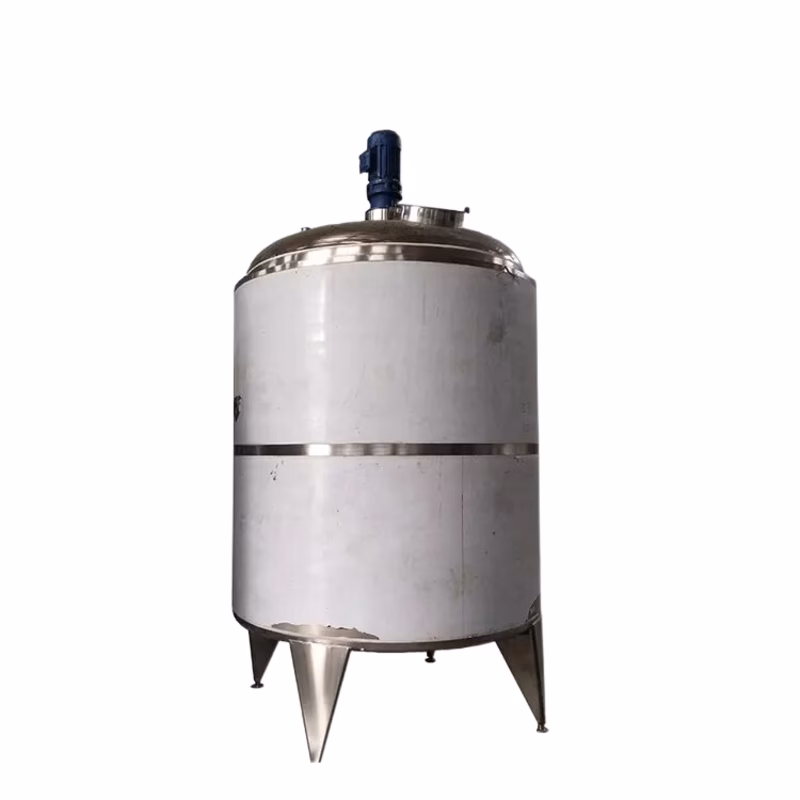

¿Cuál es el espesor mínimo de un tanque de almacenamiento?
El espesor mínimo de un tanque de almacenamiento no es un valor fijo universal. Varía significativamente según los factores mencionados: presión de operación, diámetro, material, temperatura, margen de corrosión y las cargas externas. Cada norma de diseño (API 650, API 620, ASME Sección VIII) tiene sus propias tablas y fórmulas que resultan en un espesor mínimo requerido para cada sección del tanque (anillos, fondo, techo). Sin embargo, para tanques en servicio, la norma API 653 establece un espesor mínimo absoluto de 0.1 pulgadas para cualquier anillo de la envolvente, independientemente de los cálculos de presión, como una medida de seguridad.

¿Cómo se calcula el espesor de un tanque considerando la corrosión?
Para calcular el espesor de un tanque considerando la corrosión, se debe determinar primero el espesor mínimo requerido para soportar las cargas de diseño (presión, hidrostática, etc.) sin considerar la corrosión. A este espesor "neto" se le debe agregar un "margen de corrosión" (corrosion allowance) para compensar la pérdida de material esperada durante la vida útil del tanque debido a la acción corrosiva del fluido o del ambiente. Este margen se determina en función del tipo de material, la agresividad del fluido almacenado, la temperatura, el historial de servicio y la vida útil deseada del tanque. Por ejemplo, si el cálculo de diseño requiere 5 mm de espesor y se estima una corrosión de 1 mm durante la vida del tanque, el espesor final a fabricar sería de 6 mm.

El diseño mecánico de tanques es una disciplina intrincadamente ligada a la seguridad industrial y la eficiencia operativa. La correcta aplicación de las normativas y el entendimiento profundo de los factores que influyen en el espesor de la pared son esenciales para construir estructuras de almacenamiento que sean duraderas, confiables y seguras, especialmente cuando se emplean materiales avanzados como el acero inoxidable. La consulta y colaboración con ingenieros especializados es indispensable para cualquier proyecto de diseño o evaluación de tanques.
