Inspección por Partículas Magnéticas: Guía Completa

La integridad estructural de los componentes es un pilar fundamental en la ingeniería y la industria. Para asegurar esta integridad, se han desarrollado diversas técnicas de ensayo, entre las cuales destaca la Inspección por Partículas Magnéticas (IPM). Este método, clasificado como un ensayo no destructivo (END), es una herramienta invaluable para detectar imperfecciones tanto en la superficie como ligeramente por debajo de ella en materiales ferromagnéticos. Su eficacia radica en la interacción de las propiedades magnéticas del material con la presencia de discontinuidades, revelando defectos que podrían comprometer la vida útil y la seguridad de una pieza.

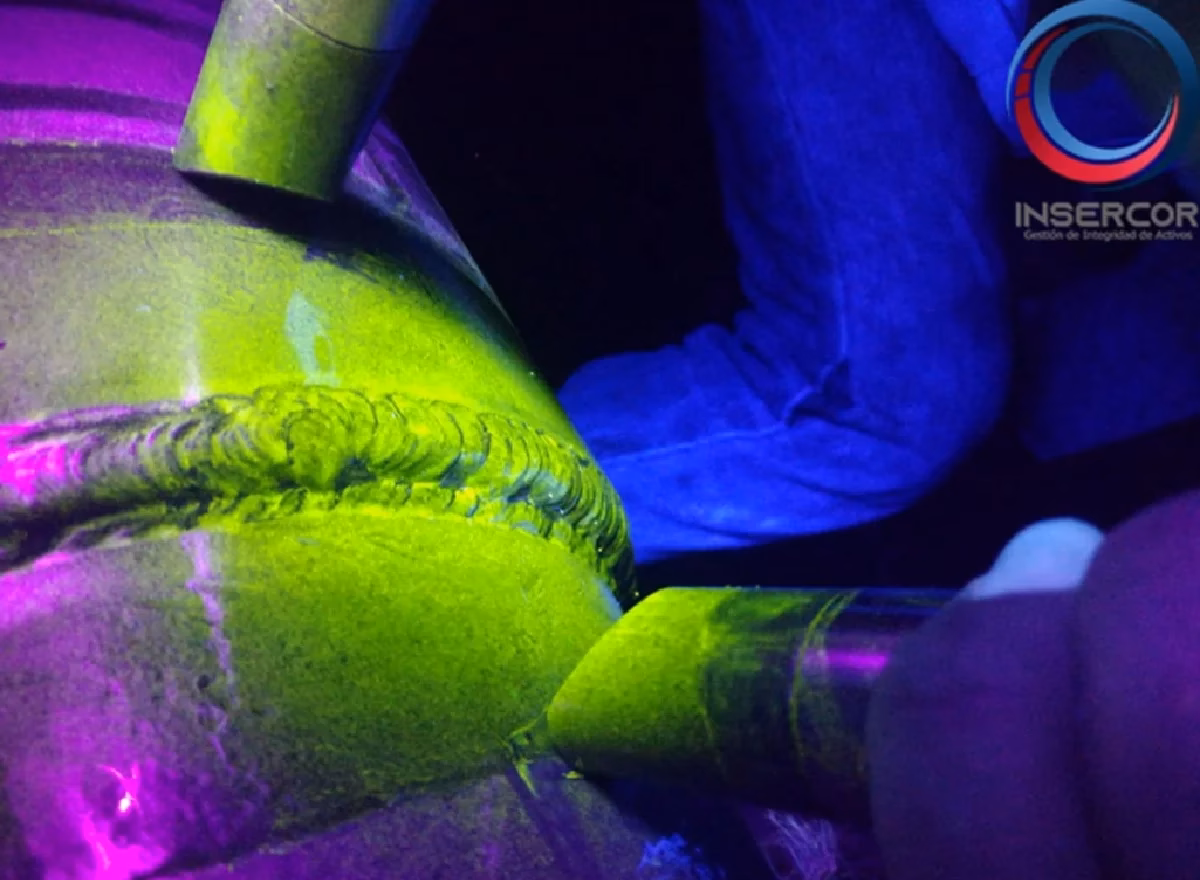

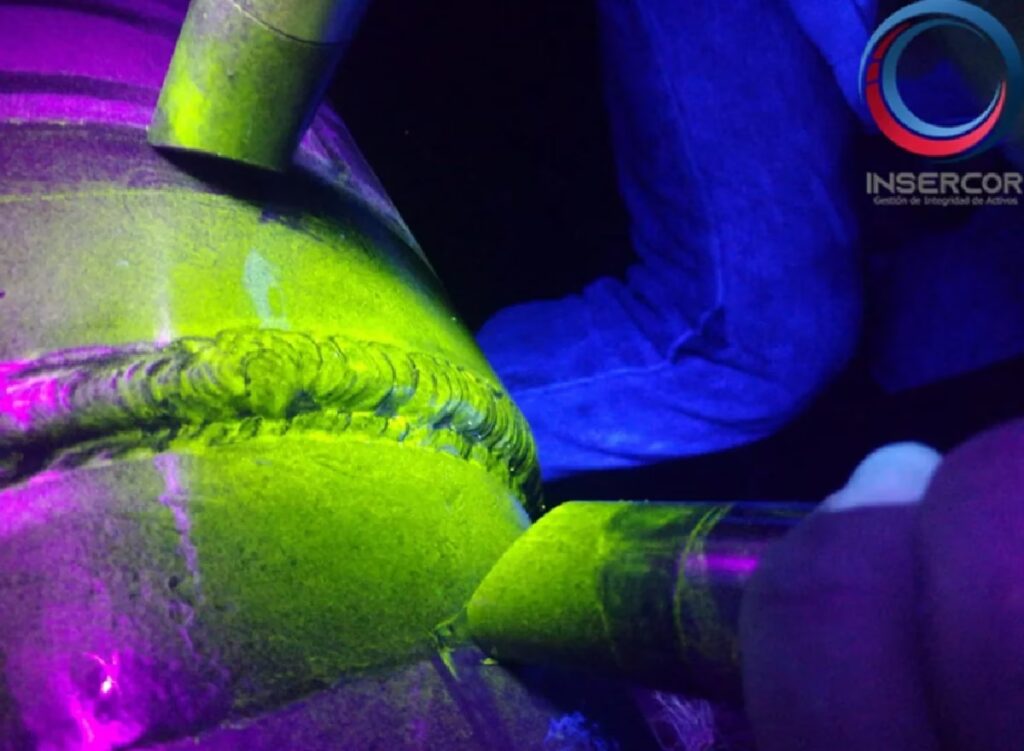

¿Qué es la Inspección por Partículas Magnéticas (IPM)?

La Inspección por Partículas Magnéticas es un proceso que permite identificar discontinuidades superficiales y subsuperficiales en materiales que pueden ser magnetizados, es decir, materiales ferromagnéticos. A diferencia de otros métodos de ensayo no destructivo, la IPM no daña la pieza inspeccionada, lo que la convierte en una opción ideal para el control de calidad en diversas etapas de fabricación y mantenimiento. Su principio fundamental se basa en la perturbación de un campo magnético inducido en la pieza, que se altera al encontrar una discontinuidad.

Principios Fundamentales de la IPM

El proceso de inspección por partículas magnéticas se sustenta en tres principios clave que, al combinarse, permiten la visualización de defectos ocultos:

1. Magnetización

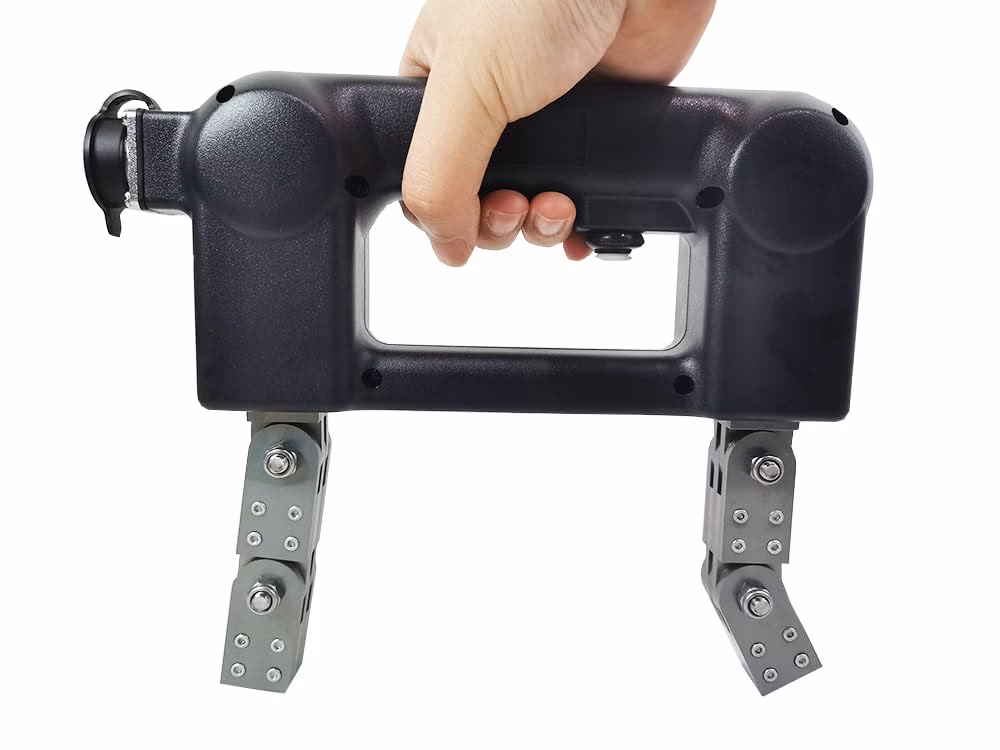

El primer paso crucial en la IPM es inducir un campo magnético en la pieza a inspeccionar. Este campo puede generarse mediante diversas técnicas, como la aplicación directa de corriente eléctrica a través de la pieza, el uso de bobinas o electroimanes. El objetivo es que las líneas de fuerza magnética atraviesen el material de manera uniforme. Si existe una discontinuidad (como una grieta o una inclusión), estas líneas de fuerza no pueden cruzarla y, en su lugar, se desvían y se escapan de la superficie de la pieza, creando un 'campo de fuga'.

2. Aplicación de Partículas Ferromagnéticas

Una vez que la pieza está magnetizada y se ha establecido un campo de fuga en las áreas con discontinuidades, se aplican partículas ferromagnéticas finamente divididas sobre su superficie. Estas partículas son altamente sensibles al magnetismo y se presentan en dos formas principales:

• Vía Seca: Las partículas se aplican en forma de polvo seco. Son útiles para superficies rugosas o para inspecciones a altas temperaturas.
• Vía Húmeda: Las partículas están suspendidas en un líquido (como agua o queroseno). Esta técnica es más sensible, especialmente para la detección de discontinuidades finas, ya que las partículas pueden moverse más libremente y aglomerarse con mayor facilidad en los campos de fuga. La dispersión de la suspensión de partículas húmedas debe ser uniforme para evitar resultados erróneos.

3. Inspección y Formación de Indicaciones

Las partículas ferromagnéticas, al ser atraídas por los campos de fuga magnéticos, se acumulan en estas áreas. Esta acumulación forma patrones visibles que se conocen como 'indicaciones'. La forma, el tamaño y la intensidad de estas indicaciones proporcionan información valiosa sobre la naturaleza y la ubicación de las discontinuidades. Por ejemplo, una indicación estrecha y bien definida suele señalar una discontinuidad superficial, mientras que las discontinuidades subsuperficiales pueden aparecer como indicaciones más puntiagudas, anguladas o anchas. Las partículas pueden ser de color visible o fluorescentes (requiriendo luz negra para su visualización).

Técnicas de Magnetización

La elección de la técnica de magnetización es crucial, ya que el campo magnético debe ser perpendicular a la dirección esperada de las discontinuidades para una detección óptima. Las dos técnicas principales son:

Magnetización Circular

En la magnetización circular, el flujo magnético circula alrededor de la pieza. Esto se logra típicamente haciendo pasar corriente eléctrica directamente a través de la pieza o utilizando un conductor central. Esta técnica es altamente efectiva para detectar defectos longitudinales, es decir, aquellos que corren paralelos al eje de la pieza. El método de magnetización circular es el que se usa para detectar indicaciones en una barra paralela a su eje geométrico.

Magnetización Longitudinal

La magnetización longitudinal implica que el flujo magnético corre a lo largo de la pieza. Esto se consigue comúnmente envolviendo la pieza con una bobina a través de la cual circula corriente eléctrica, o utilizando electroimanes. Esta técnica es ideal para detectar defectos transversales, es decir, aquellos que son perpendiculares al eje de la pieza. Los defectos transversales son detectados por la magnetización longitudinal sin importar el sentido.

Factores Clave para una Inspección Exitosa

La precisión y fiabilidad de la inspección por partículas magnéticas dependen de varios factores críticos que deben ser controlados rigurosamente:

• Preparación de la Superficie: La superficie de la pieza debe estar limpia y libre de contaminantes como óxido, pintura gruesa, grasa o suciedad. Una superficie limpia asegura que las partículas puedan moverse libremente y aglomerarse correctamente en las indicaciones. Una capa fina de pintura afecta menos a la inspección por partículas que otras contaminaciones.
• Intensidad de Corriente: La intensidad de corriente adecuada es fundamental para generar un campo magnético con la fuerza suficiente para detectar discontinuidades. Depende de la técnica de magnetización, las dimensiones de la pieza y el material. Para una buena superficie de contacto y aplicación de corriente, la resistencia debe ser lo más baja posible, usando electrodos con almohadillas para aumentar la superficie de contacto y evitar quemar la pieza. Una intensidad excesivamente alta no es aconsejable, ya que puede generar indicaciones no relevantes o incluso dañar la pieza.
• Dirección del Campo Magnético: Como se mencionó, el campo magnético debe ser lo más perpendicular posible a la dirección de la discontinuidad esperada. Una indicación de una discontinuidad es más intensa cuando el campo magnético forma un ángulo de 90º con ella. Este es considerado el paso más crítico al realizar un ensayo por partículas.
• Método de Aplicación de Partículas: Las partículas húmedas deben aplicarse mientras circula la corriente (método continuo) para maximizar la sensibilidad. La técnica residual, donde las partículas se aplican después de desconectar la corriente, se basa en la retentividad del material y es menos sensible que el método continuo, especialmente para indicaciones subsuperficiales.

Tipos de Corriente en IPM: Alterna vs. Continua

La elección del tipo de corriente de magnetización influye directamente en la capacidad de detección del ensayo. A continuación, se presenta una comparación de sus características y aplicaciones:

Preguntas Frecuentes sobre la Inspección por Partículas Magnéticas

A continuación, se abordan algunas de las preguntas más comunes relacionadas con la inspección por partículas magnéticas, ofreciendo claridad sobre diversos aspectos técnicos y conceptuales:

• ¿Qué ocurre cuando dos piezas de acero se frotan entre sí?
  Se forman pelos magnéticos.

• ¿Qué campo se elimina más fácilmente en la desmagnetización?
  El campo longitudinal.

• ¿Cómo aparecen las indicaciones de defectos subsuperficiales?
  Como indicaciones puntiagudas o anguladas y anchas.

• ¿Cómo se establece la intensidad de corriente necesaria para la inspección por partículas utilizando electrodos?
  Por la distancia entre electrodos.

• ¿Con qué clase de corriente se detectan mejor las discontinuidades?
  Corriente alterna.

• ¿Qué es el espacio que rodea a una pieza magnetizada o a un conductor por el que circula la corriente?
  Campo magnético.

• ¿Es cierto que la fuerza coercitiva de un material atrae a otros similares cuando están alimentados con corriente eléctrica?
  Falso. La fuerza coercitiva es la capacidad de un material de mantener su magnetismo residual.

• ¿Cuál es el método más sensible?
  El método continuo.

• ¿Qué propiedad tiene un material fácil de magnetizar?
  Alta permeabilidad.

• ¿Qué indica una indicación estrecha y bien definida?
  Una discontinuidad superficial.

• ¿Cuándo es más intensa la indicación de una discontinuidad?
  Cuando el campo magnético forma un ángulo de 90º.

• ¿Qué materiales son repelidos por los imanes?
  Diamagnéticos.

• ¿Qué son las áreas de una pieza magnetizada por las que las líneas de fuerza del campo entran y salen?
  Polos magnéticos.

• ¿Qué es la propiedad de un material para mantener un campo magnético después de cerrar la corriente de magnetización?
  Retentividad.

• ¿Cómo se magnetiza una pieza cuando el flujo magnético tiene un retorno a través de ella misma?
  Circular.

• ¿Cómo se conoce la intensidad de flujo magnético?
  Densidad de flujo.

• ¿Qué parámetros se deben conocer para aplicar la corriente necesaria cuando se utiliza un conductor central en la magnetización de un cilindro?
  Espesor y el diámetro.

• ¿Por qué es necesario conocer cuántas vueltas hay en una bobina?
  Para conocer los amperios vuelta.

• ¿Cómo se llama la técnica cuando las partículas ferromagnéticas finamente divididas están en suspensión de agua o queroseno?
  Técnica por vía húmeda.

• ¿Cómo se llama la técnica de inspección por partículas magnéticas aplicando las partículas después de magnetizar la pieza?
  Técnica residual.

• ¿Cuándo es mayor la densidad de flujo?
  Durante la circulación de la máxima intensidad de corriente.

• ¿Cuál es la respuesta para conseguir una buena superficie de contacto y aplicar corriente a una pieza?
  La resistencia debería ser lo más baja posible y usar electrodos con almohadillas para aumentar la superficie de contacto y evitar quemar la pieza.

• ¿Qué origina una variación brusca en la permeabilidad del material inspeccionado?
  Una indicación no relevante.

• ¿Qué es una discontinuidad que afecta a la vida en servicio de la pieza inspeccionada?
  Un defecto.

• ¿Cómo se determina la intensidad de corriente para magnetizar longitudinalmente una pieza con una bobina?
  Amperios aplicados multiplicados por el número de vueltas de la bobina.

• ¿Cómo se sostienen las partículas sobre una pieza cuando se producen falsas indicaciones?
  Por gravedad o mecánicamente.

• ¿Cómo se elimina el campo residual de la pieza?
  Sometiendo la pieza a un campo magnético que está constantemente invirtiendo su polaridad y disminuyendo gradualmente su intensidad.

• ¿Qué término se usa para la medida de intensidad de campo magnético en Gauss?
  Densidad de flujo.

• ¿Qué representa el gráfico de la fuerza de magnetización en relación con la intensidad de campo magnético producido?
  Curva de histéresis.

• ¿Qué agente afecta menos a la inspección por partículas?
  Capa fina de pintura.

• ¿Qué tipo de defectos detecta la magnetización longitudinal sin importar el sentido?
  Defectos transversales.

• ¿Es aconsejable una intensidad excesivamente alta?
  No es aconsejable.

• ¿Qué método se utiliza para detectar indicaciones subsuperficiales?
  El método continuo.

• ¿Qué tipo de corriente se utiliza para detectar indicaciones bajo la superficie?
  Corriente continua.

• ¿Es siempre necesaria la desmagnetización de una pieza examinada por partículas?
  Puede no ser necesaria su desmagnetización, dependiendo de la aplicación posterior de la pieza.

• ¿Qué método se usa para detectar indicaciones en una barra paralela a su eje geométrico?
  Método de magnetización circular.

• ¿En qué caso se producen indicaciones relevantes?
  Falta de fusión.

• ¿Qué es la saturación?
  El punto en que el magnetismo no se puede aumentar aunque la fuerza magnética aumente.

• ¿Dónde es más denso el campo magnético que circunda un imán de barra?
  En los extremos del imán.

• ¿Para qué no es adecuada la inspección por partículas magnéticas?
  Para detectar cavidades profundas.

• ¿Con qué se ven las partículas fluorescentes?
  Luz negra.

• ¿Cómo es el magnetismo que permanece en la pieza al desconectar la corriente de magnetización en comparación con el que existía cuando estaba circulando la corriente?
  Más débil.

• ¿Cuáles son los pasos para la correcta ejecución del ensayo por partículas?
  Preparación, magnetización e inspección.

• ¿Qué materiales ferromagnéticos se pueden inspeccionar con partículas magnéticas?
  Algunos aceros y fundiciones férricas.

• ¿Cuándo se deben aplicar las partículas húmedas con el método continuo?
  Mientras circula la corriente.

• ¿Cuál es el paso más crítico al realizar un ensayo por partículas?
  Dirección del campo magnético.

• ¿Qué realizan las líneas de flujo de un campo magnético?
  Un recorrido cerrado.

• ¿Qué indica la presencia de una indicación magnética?
  Un campo de fuga.

• ¿Cómo debe ser la tensión de la corriente de magnetización?
  Lo más baja posible.

• ¿Qué se debe hacer con todas las piezas con indicaciones?
  Ser evaluadas para determinar si son relevantes o no.

• ¿Qué se usa para saber si una pieza es magnetizable?
  Un imán sobre la pieza.

• ¿Qué equipo se utiliza para saber si una pieza ha sido desmagnetizada?
  Un medidor de campo (magnetómetro).

• ¿Por qué se limpian las piezas antes de la inspección?
  Para asegurar que las indicaciones son correctas y no falsas.

• ¿Por qué se limpian las piezas después de la desmagnetización?
  Para la eliminación de las partículas.

• ¿Qué es el término medio líquido?
  Un líquido en el que hay partículas en suspensión y se aplican sobre la pieza.

• ¿Qué ocurre cuando la corriente eléctrica circula por un conductor de cobre?
  Crea un campo magnético alrededor del conductor.

• ¿Cómo se determina la intensidad de campo magnético?
  El amperaje de la corriente de magnetización.

• ¿Cómo están orientadas las líneas de flujo del campo magnético con respecto al sentido que circula la corriente de magnetización?
  Son perpendiculares.

• ¿Qué se debe hacer si se inspeccionan varias piezas similares y aparecen indicaciones rechazables?
  Informar al supervisor para tomar las acciones correctivas necesarias.

• ¿En qué se expresa la fuerza de magnetización en la magnetización circular y longitudinal?
  En la magnetización circular, en amperios; en la magnetización longitudinal, en amperios vuelta.

• ¿Cómo debe ser la fuerza inicial de desmagnetización cuando se utiliza el método por electrodos para desmagnetizar?
  Mayor que la que se usa para magnetizar la pieza.

• ¿Qué causará una grieta en un imán circular completamente cerrado?
  Polaridad (creará polos magnéticos en los bordes de la grieta).

• ¿Cuándo una corriente eléctrica que pasa a través de una arandela creará un campo magnético?
  Si la pieza es de material ferromagnético.

• ¿Por qué la dispersión de la suspensión de partículas húmedas deberá hacerse uniforme?
  Mezclas diferentes originarían diferentes resultados y una inspección inconsistente.

• ¿Qué constituyen las partículas que permanecen en las depresiones que hay junto al borde de la soldadura en un ensayo?
  Una indicación falsa, debido a la acumulación mecánica y no a un campo de fuga.

• ¿Qué se debería hacer si en un ensayo aparece una indicación que abarca toda la superficie de la pieza o líneas circulares?
  Volver a realizar el ensayo con intensidad mayor, ya que podría indicar una magnetización insuficiente o un problema con la aplicación de partículas.

• ¿Con cuántas direcciones de campo magnético se debería ensayar una pieza como mínimo?
  Dos direcciones, preferiblemente perpendiculares entre sí, para asegurar la detección de la mayoría de los defectos.

• ¿Cómo será la medición de un campo magnético con medidor de campo en un campo circular comparado con uno longitudinal?
  Más difícil en un campo circular que en uno longitudinal.

• ¿Qué corriente es aconsejable emplear si es absolutamente imprescindible la desmagnetización posterior al ensayo?
  Corriente alterna.

• ¿Qué tipo de corriente se obtiene de las grietas superficiales mejor definidas?
  Corriente alterna.

• ¿Qué ocurre al calentar un material ferromagnético a 800º?
  Se vuelve amagnético (supera su temperatura de Curie).

• ¿Qué tipo de campo se genera si los cables de los electrodos de una máquina de partículas están arrollados alrededor de una pieza?
  Longitudinal.

• ¿Qué contenido de carbono tienen los aceros bajos en carbono?
  0.06 a 0.25% de carbono.

• ¿Por qué el aluminio es resistente a la corrosión?
  Pasivización por oxidación de las superficies expuestas, formando una capa protectora de óxido.

• ¿Qué material requiere alta resistencia a la compresión y baja resistencia a la tracción?
  Fundición gris.

• ¿Cuáles son los defectos de fundición, laminación y soldadura?
  De fundición: Grietas de contracción y poros.
  De laminación: Inclusiones y pliegues.
  De soldadura: Falta de fusión y poros.

• ¿Qué representan las 3 T en metalurgia?
  Tiempo, transformación y temperatura, factores clave en los tratamientos térmicos.

• ¿Cuáles son los elementos mayoritarios que intervienen en la composición química del acero inoxidable austenítico?
  Cromo y el níquel.

• ¿Qué tiende a ocurrir con el grano cuando un metal se calienta a temperatura elevada próxima al punto de fusión?
  Crecer, lo que puede afectar sus propiedades mecánicas.

• ¿A qué está asociada la rotura frágil?
  Pequeñas deformaciones plásticas.

• ¿Cómo es una fractura de una rotura frágil?
  Brillante.

• ¿Qué aumenta el carbono en los aceros?
  La retentividad.

• ¿Qué indica una curva delgada en la histéresis?
  Alta permeabilidad y baja retentividad, típica de materiales fácilmente magnetizables y desmagnetizables (aceros blandos).

• ¿Por quién fue observado por primera vez el principio en que se basa el ensayo por partículas?
  William E. Hoke.

• ¿Qué son las cavidades grandes debidas a un mal diseño de los moldes que no permiten evacuar los gases?
  Huecos.

• ¿Cómo se logra la desmagnetización completa de una pieza?
  Calentándola a más de la temperatura de Curie.

• ¿Cuál es la intensidad mínima de luz negra requerida para partículas fluorescentes?
  Al menos 1000 uW/cm².

• ¿Cuál es la cantidad de partículas húmedas en 100 ml?
  1.2 a 2.4 ml.

• ¿Cuál es la longitud de onda de las partículas fluorescentes?
  3600 a 4000 Amstrong.

• ¿Cuál es la distancia entre los polos de un electroimán o imán permanente?
  Entre 75 a 200 mm.

• ¿Cómo afecta el efecto piel al aumentar la frecuencia?
  Disminuye la profundidad de penetración del campo magnético.

• ¿Qué espesor tiene la capa de laca?
  40 um.

Conclusión

La inspección por partículas magnéticas se erige como una técnica esencial y robusta en el ámbito de los ensayos no destructivos. Su capacidad para detectar discontinuidades superficiales y subsuperficiales en materiales ferromagnéticos la convierte en una herramienta invaluable para garantizar la calidad, la seguridad y la fiabilidad de componentes críticos en innumerables industrias. La comprensión de sus principios fundamentales, la aplicación correcta de las técnicas de magnetización y el control meticuloso de los factores clave son esenciales para obtener resultados fiables y precisos. Al dominar la IPM, las empresas pueden prevenir fallos catastróficos, optimizar la vida útil de sus activos y mantener los más altos estándares de excelencia en sus productos y procesos.
