Enfriadores de Placas Industriales: Guía Completa

En el vasto y complejo mundo de la industria moderna, el control preciso de la temperatura es mucho más que una simple comodidad; es una necesidad crítica para la eficiencia de los procesos, la calidad del producto y la seguridad operativa. Desde la producción de alimentos y bebidas hasta la fabricación de productos farmacéuticos y la generación de energía, mantener los fluidos a la temperatura adecuada puede significar la diferencia entre el éxito y el fracaso. Aquí es donde los enfriadores de placas industriales emergen como héroes silenciosos, proporcionando soluciones de intercambio de calor altamente eficientes y confiables. Pero, ¿qué son exactamente estos dispositivos y por qué son tan fundamentales en el panorama industrial actual? Acompáñenos en este recorrido detallado para desentrañar los secretos de los enfriadores de placas industriales, su funcionamiento, sus innumerables ventajas y sus aplicaciones transformadoras.

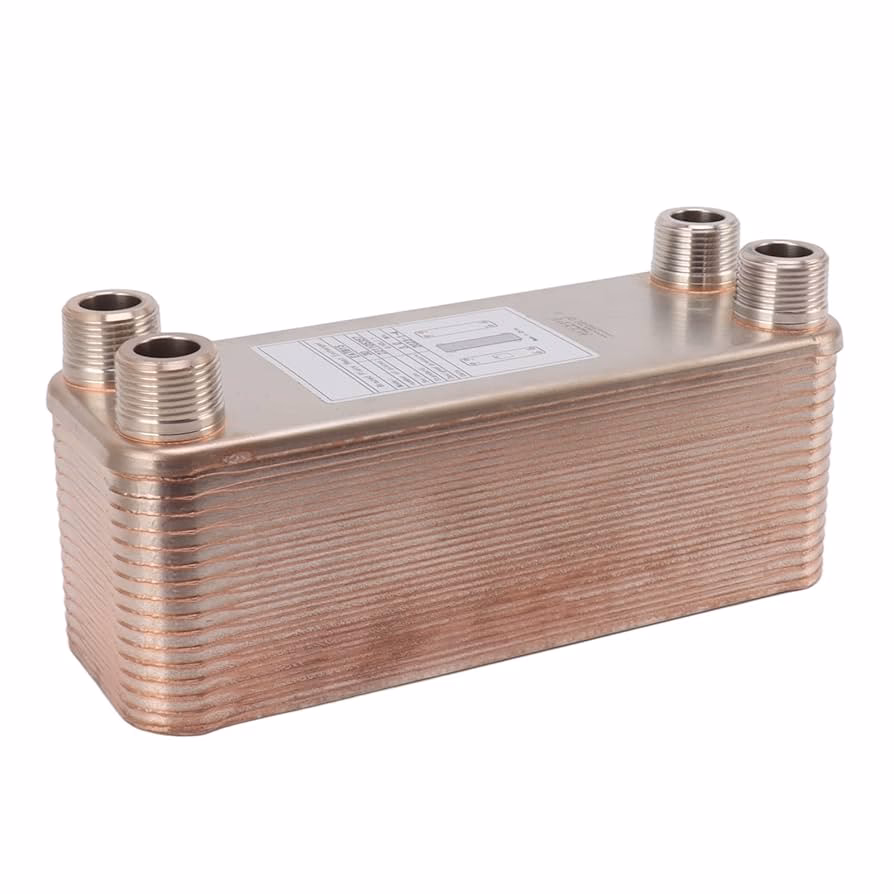

¿Qué son los Enfriadores de Placas Industriales?

Los enfriadores de placas industriales son dispositivos avanzados de intercambio de calor diseñados para transferir calor de manera altamente eficiente entre dos fluidos (líquidos o gases) sin que estos se mezclen. Su principio operativo se basa en la circulación de un fluido de proceso, que requiere ser enfriado, y un refrigerante a través de una serie de placas metálicas delgadas y corrugadas. Estas placas están dispuestas de tal manera que crean canales alternos para cada fluido, maximizando la superficie de contacto y, por ende, la tasa de transferencia de calor.

A diferencia de los intercambiadores de calor tradicionales de carcasa y tubos, que dependen de la transferencia de calor a través de una superficie tubular, los enfriadores de placas utilizan una configuración de placas que proporciona una eficiencia de intercambio térmico superior en un espacio considerablemente más reducido. Esto se debe a varios factores clave: la delgadez de las placas, la gran superficie de contacto que ofrecen y el patrón de flujo turbulento que generan las corrugaciones, lo que rompe la capa límite y optimiza el intercambio térmico. Son equipos esenciales en cualquier sector donde la gestión térmica sea vital para mantener la integridad del producto, la velocidad de reacción o la seguridad de la maquinaria.

El Corazón de la Eficiencia: ¿Cómo Funcionan?

El funcionamiento de un enfriador de placas industriales es un testimonio de la ingeniería inteligente, diseñado para maximizar la transferencia de calor en un formato compacto. Entender sus componentes y el flujo de fluidos es crucial para apreciar su valor.

Configuración y Materiales de las Placas

En el núcleo de cada enfriador de placas se encuentra un paquete de placas metálicas. Estas placas son típicamente muy delgadas, con espesores que oscilan entre 0.4 y 1.0 mm, y están fabricadas con materiales que poseen una excelente conductividad térmica y resistencia a la corrosión. El acero inoxidable (como el AISI 304, 316 o 316L) es el material más común debido a su durabilidad, higiene y resistencia a una amplia gama de productos químicos y temperaturas. Sin embargo, para aplicaciones más exigentes, se pueden utilizar aleaciones como titanio, Hastelloy, o níquel, que ofrecen resistencia superior a entornos altamente corrosivos.

Cada placa está diseñada con patrones de corrugación específicos que no solo aumentan drásticamente la superficie de intercambio de calor disponible, sino que también inducen un flujo altamente turbulento en los fluidos. Esta turbulencia es fundamental porque asegura que las partículas de fluido estén constantemente mezclándose, evitando la formación de capas estancadas (capas límite) que podrían actuar como aislantes y reducir la eficiencia de la transferencia de calor. Las placas se disponen en pares, formando canales estrechos entre ellas, y se sellan herméticamente con juntas de elastómero (como NBR, EPDM, Viton, etc.) o, en el caso de diseños soldados, mediante soldadura.

El Flujo de Fluidos y la Transferencia de Calor

El fluido de proceso, que necesita ser enfriado, entra por una de las conexiones del enfriador y se distribuye a través de canales alternos formados por las placas. Simultáneamente, el fluido refrigerante (que absorbe el calor), como agua de torre de enfriamiento o una mezcla de agua y glicol, entra por otra conexión y fluye a través de los canales adyacentes. El diseño más eficiente es el flujo a contracorriente, donde los dos fluidos se mueven en direcciones opuestas a lo largo de las placas. Esto maximiza la diferencia de temperatura promedio entre los fluidos a lo largo de toda la superficie de transferencia, optimizando así la cantidad de calor transferido.

La transferencia de calor se produce a medida que el calor del fluido de proceso más caliente pasa a través de la delgada pared de la placa hacia el fluido refrigerante más frío. Dado que las placas son tan delgadas y la superficie de contacto es tan grande, esta transferencia es increíblemente rápida y eficiente. El fluido de proceso sale del enfriador a una temperatura reducida, mientras que el refrigerante, habiendo absorbido el calor, regresa a su fuente de enfriamiento (como una torre de enfriamiento o un chiller) para disipar el calor y ser recirculado.

Control Preciso de la Temperatura

Una de las grandes ventajas de los enfriadores de placas es su capacidad para lograr un control de temperatura excepcionalmente preciso. Esto se logra ajustando los caudales de ambos fluidos y la diferencia de temperatura entre ellos. Los sistemas modernos a menudo incorporan válvulas de control automatizadas y sensores de temperatura que permiten a los operadores mantener la temperatura del fluido de proceso dentro de rangos muy estrechos, lo cual es vital para procesos que requieren condiciones térmicas específicas para la calidad o seguridad del producto.

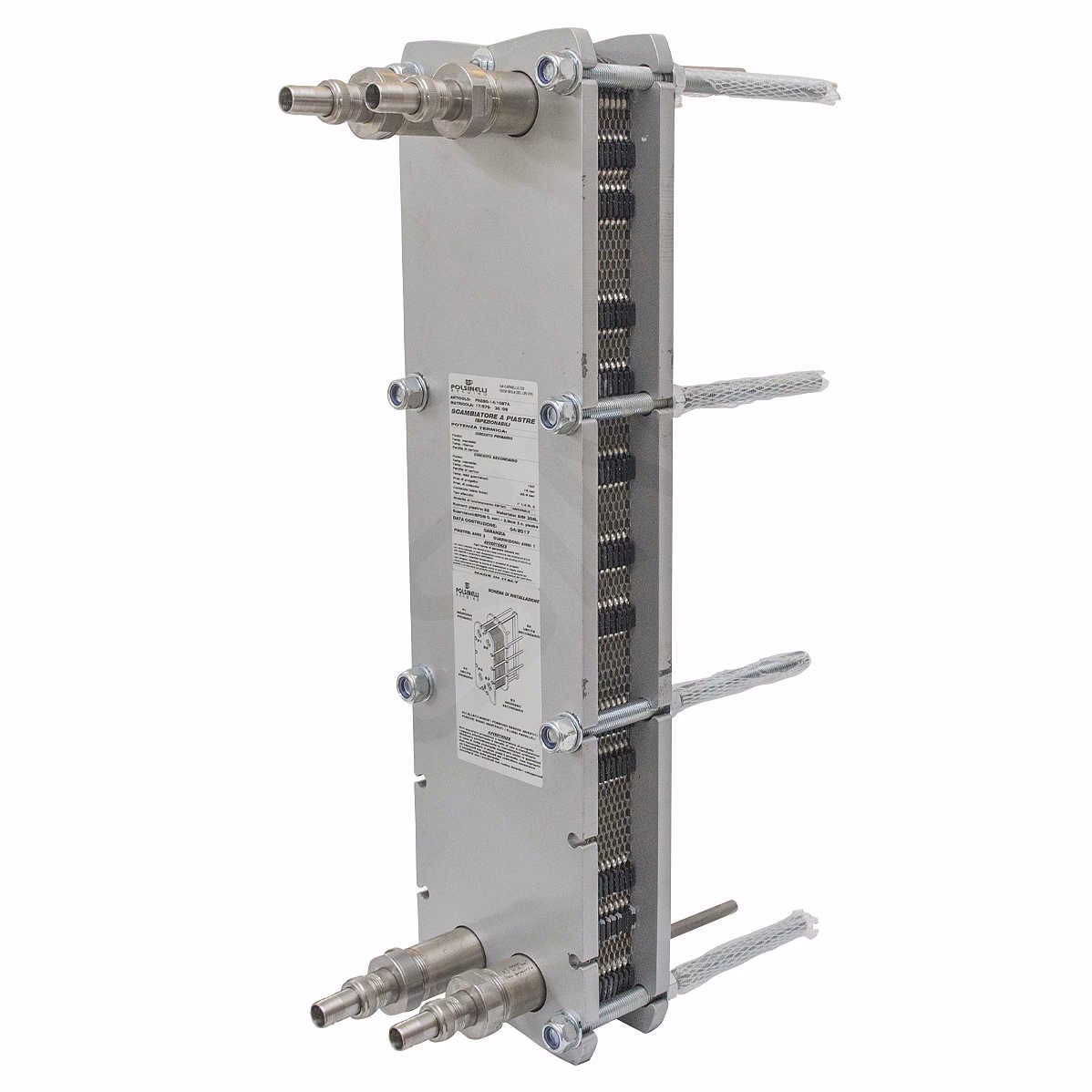

Ventajas Insuperables de los Enfriadores de Placas

Los enfriadores de placas industriales no son solo una alternativa a otras tecnologías de intercambio de calor; en muchas aplicaciones, son la solución preferida debido a una serie de ventajas distintivas.

Eficiencia Energética y Ahorro de Espacio

La eficiencia de transferencia de calor es, quizás, su atributo más destacado. Gracias a su diseño optimizado, con grandes superficies de intercambio en un volumen pequeño y la inducción de flujo turbulento, pueden transferir una cantidad significativa de calor con una mínima diferencia de temperatura entre los fluidos. Esto se traduce directamente en un menor consumo de energía para lograr el enfriamiento deseado, lo que resulta en un ahorro operativo sustancial a largo plazo.

Además, su diseño compacto es una ventaja innegable. Ocupan una fracción del espacio que requeriría un intercambiador de calor de carcasa y tubos de capacidad similar. Esto es crucial en instalaciones industriales donde el espacio es un bien escaso y valioso, permitiendo una mayor flexibilidad en el diseño de la planta y la optimización del área de producción.

Versatilidad y Resistencia a la Corrosión

La versatilidad de los enfriadores de placas es notable. Pueden manejar una amplia gama de fluidos, desde agua y aceites hasta productos químicos agresivos y fluidos viscosos, siempre que se seleccionen los materiales de placa y las juntas adecuadas. La disponibilidad de placas de acero inoxidable de alta calidad (como el 316L) y otras aleaciones especiales, junto con una variedad de materiales para las juntas, asegura una excelente resistencia a la corrosión y una larga vida útil incluso en los entornos industriales más desafiantes.

Mantenimiento Simplificado

Para los modelos con juntas (desmontables), el mantenimiento es sorprendentemente sencillo. Las placas pueden desmontarse y limpiarse individualmente, lo que facilita la eliminación de incrustaciones o depósitos que puedan reducir la eficiencia. Esto no solo prolonga la vida útil del equipo, sino que también asegura que el rendimiento de transferencia de calor se mantenga óptimo a lo largo del tiempo. En comparación, la limpieza de un intercambiador de carcasa y tubos puede ser un proceso mucho más laborioso y costoso.

Aplicaciones Industriales Clave

La flexibilidad y eficiencia de los enfriadores de placas los hacen indispensables en una multitud de sectores:

• Industria de Alimentos y Bebidas: Son fundamentales para procesos como la pasteurización de leche y jugos, el enfriamiento de cerveza, vino, salsas y jarabes. Su diseño higiénico, a menudo con placas de acero inoxidable pulido, minimiza el riesgo de contaminación y cumple con estrictos estándares sanitarios. Permiten un enfriamiento rápido que ayuda a preservar la calidad y prolongar la vida útil de los productos.
• Sistemas HVAC y Refrigeración: Utilizados como evaporadores o condensadores en grandes sistemas de calefacción, ventilación y aire acondicionado (HVAC) para edificios comerciales e industriales, o como enfriadores de agua en sistemas de refrigeración de distrito. Su alta eficiencia contribuye a reducir el consumo energético de los sistemas de climatización.
• Procesamiento Químico: Esenciales para controlar reacciones exotérmicas, enfriar productos químicos intermedios o finales, y condensar vapores. La capacidad de seleccionar materiales de placa resistentes a la corrosión es crucial en este sector. Permiten mantener temperaturas estables para optimizar el rendimiento de las reacciones y garantizar la seguridad.
• Moldeo de Plástico y Caucho: Enfrían los moldes y los materiales plásticos fundidos en procesos de moldeo por inyección, extrusión y soplado. Un enfriamiento eficiente es clave para reducir los tiempos de ciclo y mejorar la calidad dimensional de las piezas plásticas.
• Industrias Médicas y Farmacéuticas: Utilizados en la producción de ingredientes farmacéuticos activos (API), vacunas y otros productos biomédicos, donde la pureza y el control de temperatura son de suma importancia. El acero inoxidable de grado farmacéutico es habitual para evitar cualquier tipo de contaminación.
• Generación de Energía: Enfrían el aceite lubricante de turbinas, el agua de sellado de bombas y otros fluidos en centrales eléctricas (convencionales, nucleares o de cogeneración). Contribuyen a la eficiencia general de la planta y a la longevidad de los equipos críticos.
• Centros de Datos: En la refrigeración de equipos informáticos de alto rendimiento, donde el calor generado es masivo. Los enfriadores de placas son parte integral de los sistemas de enfriamiento líquido que mantienen la temperatura de los servidores bajo control, asegurando su rendimiento y fiabilidad.
• Metalurgia: Enfrían lubricantes, aceites de corte y emulsiones en procesos de mecanizado, laminación y tratamiento térmico de metales. Esto prolonga la vida útil de las herramientas y mejora la calidad del acabado superficial.
• Industria Marina: Enfriamiento de motores, aceite lubricante y agua de refrigeración a bordo de barcos, donde el espacio y la eficiencia son consideraciones críticas.

Enfriadores de Placas vs. Intercambiadores de Calor de Carcasa y Tubos: Una Comparativa

Para apreciar plenamente las ventajas de los enfriadores de placas, es útil compararlos con la tecnología de intercambio de calor más tradicional: los intercambiadores de carcasa y tubos. Aunque ambos cumplen la misma función básica, sus diseños y características operativas difieren significativamente.

Factores Clave al Seleccionar un Enfriador de Placas

La elección del enfriador de placas adecuado es crucial y debe considerar varios factores técnicos y operativos:

• Caudales de los Fluidos: La cantidad de fluido de proceso y refrigerante que debe manejarse por unidad de tiempo.
• Temperaturas de Entrada y Salida: Las temperaturas iniciales y deseadas de ambos fluidos.
• Propiedades de los Fluidos: Viscosidad, densidad, calor específico, conductividad térmica, y si contienen partículas o son corrosivos. Esto determinará el material de las placas y juntas.
• Presiones de Diseño: Las presiones máximas de operación que el equipo debe soportar.
• Caída de Presión Permitida: La pérdida de presión que el sistema puede tolerar sin afectar el rendimiento de las bombas o el proceso.
• Requisitos de Material: La compatibilidad del material de las placas (especialmente el acero inoxidable y otras aleaciones) y las juntas con los fluidos, para asegurar la resistencia a la corrosión y la higiene.
• Requisitos de Limpieza: Si el proceso requiere limpieza frecuente (CIP - Cleaning In Place) o si se necesita un diseño desmontable para limpieza manual.
• Disponibilidad de Espacio: El área física disponible para la instalación del equipo.
• Costo y Presupuesto: Considerar no solo el costo inicial, sino también los costos operativos (energía, mantenimiento) a lo largo de la vida útil.

Mantenimiento y Cuidado para una Vida Útil Prolongada

Aunque los enfriadores de placas son robustos y duraderos, un mantenimiento adecuado es esencial para asegurar su óptimo rendimiento y prolongar su vida útil. Las prácticas clave incluyen:

• Limpieza Regular: Dependiendo del tipo de fluidos, las placas pueden acumular incrustaciones o depósitos. La limpieza periódica (química, mecánica o CIP) es vital para mantener la eficiencia de la transferencia de calor.
• Inspección de Juntas: Las juntas pueden degradarse con el tiempo debido a la temperatura, la presión o la exposición a químicos. Es importante inspeccionarlas regularmente y reemplazarlas si muestran signos de desgaste o fugas.
• Monitoreo de Presión y Temperatura: Un aumento inesperado en la caída de presión o una disminución en la eficiencia de enfriamiento pueden indicar incrustaciones o problemas en el flujo.
• Revisión de Conexiones: Asegurarse de que todas las conexiones de tuberías estén seguras y sin fugas.

Un programa de mantenimiento preventivo bien implementado no solo evitará tiempos de inactividad inesperados, sino que también garantizará que su inversión en un enfriador de placas industriales siga brindando un rendimiento excepcional durante muchos años.

Preguntas Frecuentes (FAQ) sobre Enfriadores de Placas Industriales

¿Qué es la diferencia entre un enfriador de placas con juntas y uno soldado?

Los enfriadores con juntas permiten desmontar las placas para limpieza y mantenimiento individual, siendo ideales para fluidos que pueden ensuciar el equipo o para aplicaciones sanitarias. Los enfriadores soldados (brazed o welded) son más compactos y robustos, diseñados para aplicaciones de alta presión y temperatura o con fluidos limpios, ya que no se pueden desmontar para limpieza interna de las placas.

¿Cuál es la vida útil esperada de un enfriador de placas?

Con un mantenimiento adecuado y la selección correcta de materiales (especialmente el acero inoxidable de calidad), un enfriador de placas puede tener una vida útil de 15 a 20 años o incluso más. Las juntas suelen ser el componente con menor vida útil y requieren reemplazo periódico (cada 5-10 años, dependiendo de las condiciones operativas).

¿Pueden los enfriadores de placas manejar fluidos con partículas?

Sí, pero con ciertas consideraciones. Para fluidos con pequeñas partículas, se recomiendan placas con patrones de corrugación más abiertos o espaciamiento más amplio para evitar la obstrucción. Para fluidos con grandes sólidos, podrían no ser la opción más adecuada, y se podrían necesitar filtros previos o un diseño diferente de intercambiador de calor.

¿Qué significa “flujo a contracorriente” en un enfriador de placas?

El flujo a contracorriente se refiere a la dirección opuesta en la que se mueven el fluido caliente y el frío a través del intercambiador. Es la configuración más eficiente para la transferencia de calor porque mantiene la mayor diferencia de temperatura promedio entre los dos fluidos a lo largo de todo el intercambiador, maximizando así la cantidad de calor transferido.

¿Por qué el acero inoxidable es el material preferido para las placas?

El acero inoxidable es el material preferido debido a su excelente resistencia a la corrosión, su alta conductividad térmica, su durabilidad y su naturaleza higiénica. Es ideal para una amplia gama de aplicaciones, especialmente en las industrias alimentaria, farmacéutica y química, donde la pureza y la resistencia a la oxidación son fundamentales.

Conclusión: El Futuro del Control Térmico Industrial

Los enfriadores de placas industriales son mucho más que simples componentes; son soluciones de ingeniería que impulsan la eficiencia, la sostenibilidad y la innovación en innumerables sectores. Su diseño compacto, su excepcional eficiencia de transferencia de calor y su versatilidad los convierten en una inversión inteligente para cualquier empresa que busque optimizar sus procesos de control térmico. A medida que las industrias continúan evolucionando y la demanda de operaciones más eficientes y respetuosas con el medio ambiente crece, el papel de los enfriadores de placas, especialmente aquellos fabricados con materiales duraderos y de alto rendimiento como el acero inoxidable, solo se volverá más pronunciado. Adoptar esta tecnología es un paso hacia un futuro industrial más productivo y sostenible.
