Dobladoras de Tubo: Guía Completa y Fabrica la Tuya

En el mundo de la plomería, la herrería y la fabricación, la capacidad de manipular y moldear metales es fundamental. Entre las herramientas más valiosas para esta tarea se encuentra la dobladoras de tubo, un instrumento que permite modificar la forma de piezas de acero de manera sencilla y con resultados sorprendentes. Ya sea que seas un profesional experimentado o un entusiasta del bricolaje, entender qué es una dobladora y cómo funciona, e incluso cómo construir una, puede abrirte un sinfín de posibilidades en tus proyectos. Aunque el mercado ofrece una amplia variedad de modelos, desde los más básicos hasta los más complejos, hoy te mostraremos no solo sus características esenciales sino también tres ingeniosas maneras de fabricar tu propia dobladora casera, optimizando recursos y ahorrando una considerable cantidad de dinero.

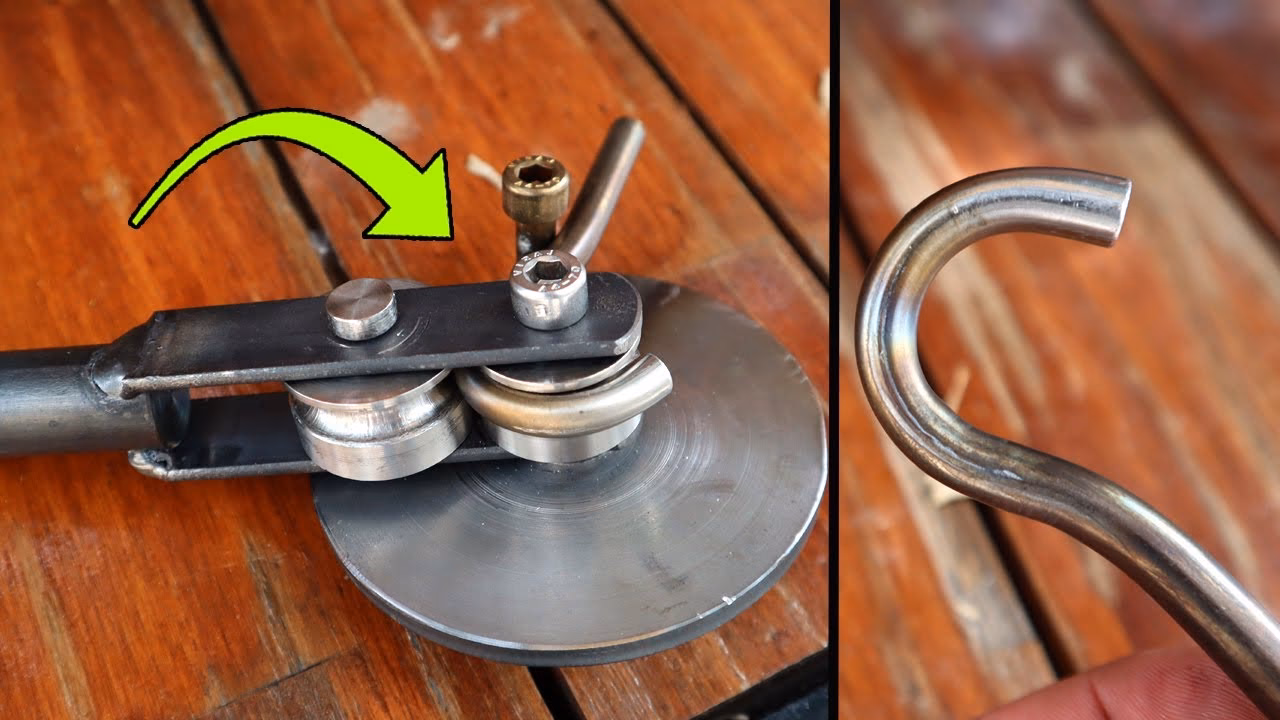

La dobladora de tubo es, en esencia, una herramienta especializada diseñada para el mecanizado en frío de tuberías. Su principal función es la de producir curvas y moldeados permanentes en dichas piezas, todo ello mientras se conserva la sección transversal original del material. Esto significa que es capaz de deformar un perfil comercial recto sin causar daños, roturas o cortes indeseados en la pieza. Es un proceso que requiere precisión y control para asegurar que el tubo mantenga su integridad estructural y sus propiedades mecánicas, evitando el aplastamiento o la deformación excesiva que podría comprometer su uso final.

Componentes Clave de una Dobladoras de Tubo

La mayoría de las dobladoras de tubo, independientemente de su complejidad, comparten una estructura fundamental compuesta por varias matrices principales que trabajan en conjunto para lograr el doblez deseado. Estas son:

• Matriz de Doblado: Esta es la pieza central que da forma al tubo, determinando el radio y el ángulo de la curva. Su diseño es crucial para asegurar un doblez suave y uniforme.
• Matriz de Anclaje: Sirve como una mordaza o punto de sujeción, manteniendo el tubo firmemente en su lugar durante el proceso de doblado para evitar deslizamientos o movimientos no deseados.
• Matriz de Presión: Es la encargada de ejercer la fuerza necesaria sobre el material, empujándolo contra la matriz de doblado para que adquiera la forma deseada.
• Matriz de Deslizamiento: Facilita el movimiento del tubo a medida que se dobla, reduciendo la fricción y permitiendo que el material se deslice suavemente a través de la herramienta.

Adicionalmente, algunas dobladoras más avanzadas pueden incluir un mandril. Este componente es una barra o pieza interna que se introduce dentro del tubo durante el proceso de doblez. Su función es proporcionar soporte interno, previniendo el colapso o la deformación ovalada de la sección transversal del tubo, lo cual es especialmente importante en tubos de pared delgada o al realizar curvas muy cerradas. Por supuesto, la presencia y el diseño de estas piezas varían significativamente según el tipo de dobladora y la complejidad de la máquina.

Tipos de Dobladoras de Tubo

El mercado ofrece una amplia gama de configuraciones de dobladoras, cada una adaptada a diferentes necesidades y volúmenes de trabajo. Las más comunes incluyen:

• Dobladoras de Tubo Manual: Son las más sencillas y económicas. Requieren que el operador aplique la fuerza física directamente para doblar el tubo. Son ideales para trabajos ocasionales o de bajo volumen y para diámetros de tubo pequeños.
• Dobladoras Hidráulicas: Utilizan un sistema hidráulico para generar la fuerza necesaria, lo que reduce drásticamente el esfuerzo del operador. Son más potentes que las manuales y adecuadas para tubos de mayor diámetro y espesor, así como para trabajos más repetitivos.
• Dobladoras Neumáticas: Funcionan con aire comprimido para aplicar la fuerza. Son rápidas y eficientes, a menudo utilizadas en entornos industriales donde se dispone de una red de aire comprimido.
• Dobladoras Accionadas por Servomotores Eléctricos: Representan la tecnología más avanzada en este campo. Estas máquinas son completamente automatizadas y controladas por computadora (CNC), lo que les permite realizar dobleces complejos con una precisión y repetibilidad excepcionales. Reducen al mínimo la intervención humana y son ideales para la producción en masa y la fabricación de piezas con tolerancias muy ajustadas.

La elección del tipo de dobladora dependerá de la aplicación específica, el volumen de trabajo, el tipo y diámetro del tubo a doblar, y, por supuesto, el presupuesto disponible. Sin embargo, para aquellos que buscan soluciones prácticas y económicas, la fabricación casera se presenta como una alternativa viable y gratificante.

Crea Tu Propia Dobladoras de Tubo Casera: Tres Métodos

La construcción de una dobladora de tubo casera puede ser un proyecto sorprendentemente sencillo, sin importar el procedimiento que elijas. A continuación, te presentamos tres métodos distintos para elaborar esta útil herramienta, cada uno con sus propias ventajas y requisitos de materiales. Con un poco de ingenio y las herramientas adecuadas, podrás tener tu propia dobladora funcional en poco tiempo.

Método 1: Dobladoras Casera con Poleas y Soleras

Esta es una dobladora robusta y versátil, ideal para quienes buscan una herramienta más completa y con mayor capacidad de doblado. Los materiales son fáciles de conseguir y el proceso de ensamblaje, aunque requiere soldadura, es bastante directo.

Materiales Necesarios:

• 1 placa de acero de 16x16 centímetros (cm) y 10 milímetros (mm) de espesor. Esta será la base de nuestra dobladora, proporcionando estabilidad y resistencia.
• 1 polea de puerta corredera de 8 cm de diámetro con su tornillo métrica 16 (1.5 x 50 mm). Esta polea actuará como uno de los puntos de apoyo y guía para el tubo.
• 1 polea de puerta corredera de 12 cm de diámetro con tornillo métrica 16. Esta será la polea principal de doblado, dado su mayor tamaño.
• 2 soleras de acero de 10 x 50 mm de 25 cm de largo. Estas soleras formarán el brazo de palanca y la estructura de soporte de las poleas.
• Arandelas para los tornillos. Imprescindibles para asegurar un ajuste firme y reducir la fricción.
• Pedacería de solera y ángulos de acero de 2x2 pulgadas. Se utilizarán para el mango y los soportes de la base.

Pasos de Fabricación:

1. Preparación de la Base: Elige una esquina de la placa de acero y mide 5.3 cm desde cada lado de esa esquina. Traza líneas perpendiculares desde estas marcas. El punto donde se unen estas líneas será donde soldaremos la cabeza del tornillo M16. Este tornillo será el eje principal alrededor del cual girará el mecanismo de doblado. Asegúrate de que la soldadura sea fuerte y segura para soportar la presión del doblado.
2. Marcado de las Soleras: Toma las dos piezas de solera de acero. En cada una, traza una línea longitudinal a la mitad de su ancho, es decir, a 2.5 cm. Luego, realiza una primera marca a 2 cm de uno de los extremos de la solera y una segunda marca a 15.10 cm de distancia desde la primera marca. Estas marcas guiarán las perforaciones para las poleas.
3. Perforación y Acabado de las Soleras: Procede a realizar las perforaciones en las soleras de acero sobre las marcas señaladas en el paso anterior. Es crucial que los agujeros sean del tamaño adecuado para los tornillos M16. Una vez perforadas, redondea los bordes de las soleras. Esto no solo mejora la estética, sino que también facilita la manipulación de la dobladora y reduce el riesgo de cortes.
4. Ensamblaje del Eje Principal: Pasa una arandela por el tornillo M16 que soldaste previamente en la placa base. Luego, desliza una de las soleras por el mismo tornillo, utilizando el orificio que hiciste a 2 cm del borde. Encima de la solera, coloca la polea de 12 cm. Esta polea actuará como el punto de apoyo fijo alrededor del cual se curvará el tubo.
5. Ensamblaje del Brazo Móvil: En la siguiente perforación de la solera (la de 15.10 cm), inserta una arandela, el otro tornillo M16 y la polea de 8 cm. Sobre ambas poleas y el tornillo de 8cm, coloca la segunda solera, alineando los agujeros. Asegura todo el conjunto con arandelas y un par de tuercas, apretándolas firmemente para que el mecanismo tenga solidez, pero permitiendo el movimiento de las soleras.
6. Creación del Mango: Utilizando trozos de solera que tengas a mano, cierra por los lados las soleras que acabas de ensamblar, formando una especie de tubo cuadrado. Este espacio servirá como el mango de la dobladora. Solda estas piezas para crear una estructura sólida y ergonómica que te permita aplicar fuerza cómodamente.
7. Refuerzo del Mango: Solda un macizo redondo que quepa en el espacio cuadrado que acabas de formar en el mango. Su diámetro debe ser ligeramente menor a 2 pulgadas. El objetivo de este macizo es proporcionar un punto de apoyo sólido para ejercer fuerza. Al ser redondo, también te permitirá insertar un tubo adicional en su interior, creando una palanca más grande para doblar tubos de mayor calibre con menor esfuerzo.
8. Preparación para Soportes: Para agregar los soportes a la base, desmonta temporalmente la dobladora. Quédate solo con la placa de acero que tiene soldado el tornillo M16. Esto es importante para evitar que el calor de la soldadura dañe los rodamientos de las poleas durante el siguiente paso.
9. Instalación de Soportes: Utiliza la pedacería de ángulo de acero para crear dos soportes cruciales. Primero, haz un corte en forma de 'U' con una abertura de 2 pulgadas en uno de los ángulos y redondea sus bordes. Solda este ángulo en la esquina opuesta al tornillo M16 en la placa base. Esta pieza funcionará como un punto de apoyo para la tubería que vas a doblar, ayudando a mantenerla en posición. Luego, por la parte inferior de la base, justo en el centro, instala otro ángulo de acero. Este último soporte te permitirá sujetar tu dobladora de tubos casera en cualquier prensa o tornillo de banco, brindando estabilidad durante el proceso de doblado.

Una vez completados estos pasos, tu dobladora estará lista. Puedes aplicar una capa de pintura para protegerla contra el óxido y mejorar su estética, aunque esto es opcional y no afecta su desempeño funcional.

Método 2: Dobladoras de Tubo Redondo con Rin de Desecho

Este método es notablemente más simple y requiere menos materiales, lo que lo hace ideal para trabajos rápidos o para doblar tubos redondos de menor diámetro. Su ingenio radica en el aprovechamiento de un objeto común para una función especializada.

Materiales Necesarios:

• 1 rin de desecho de 10 pulgadas. Un rin de motoneta o bicicleta pequeña es perfecto por su tamaño y curvatura.
• Ángulo de acero de ¼ de pulgada de espesor y 1 pulgada por lado, de 5 cm de largo.

Pasos de Fabricación:

1. Limpieza del Rin: Es fundamental limpiar muy bien el rin, especialmente si presenta óxido. Puedes usar un cepillo de alambre o un disco para quitar óxido con una amoladora. Una superficie limpia garantizará una buena soldadura y un mejor agarre del tubo.
2. Soldadura del Ángulo: Suelda el ángulo de acero en el canal central del rin. Al hacerlo, deberías dejar un espacio de aproximadamente 2 pulgadas entre el ángulo y el borde del rin. Este espacio es crucial, ya que será suficiente para doblar la mayoría de los tubos utilizados en plomería, actuando como el punto de presión contra el tubo.
3. Punto de Apoyo: Para utilizar esta dobladora, puedes emplear redondos macizos o cualquier otro elemento robusto para fijar el rin a tu mesa de trabajo. Esto funcionará como el punto de apoyo mientras doblas la tubería con la fuerza de tus manos. La estabilidad es clave para un doblez seguro y preciso.

Método 3: Fabricación de una Dobladoras de Tubo Cuadrado (PTR)

Las dobladoras para tubo cuadrado o PTR (Perfil Tubular Rectangular) a menudo comparten principios con las de tubo redondo, pero presentan un desafío adicional: debido a su forma angular, un doblez muy pronunciado o mal ejecutado puede generar una deformación indeseada en los ángulos del material, comprometiendo su estética y resistencia. Por esta razón, doblar tubos cuadrados requiere cuidado y un control preciso de la fuerza. Este método casero te ayudará a lograrlo con materiales que probablemente ya tienes en tu taller.

Materiales Necesarios:

• Un tramo de PTR de 2x2 pulgadas de calibre 14, de al menos 40 cm de largo. Esta será la base principal y el punto de palanca.
• Un tramo de Polín Monten de 3x1½ pulgadas de calibre 14, de al menos 30 cm de largo. Este perfil servirá como el punto de apoyo y resistencia para el doblado.
• Una solera de 1¼ pulgadas de ⅛ de espesor, de al menos 31 cm de largo. Esta solera se convertirá en el elemento curvador.

Pasos de Fabricación:

1. Formación del Círculo de Solera: El primer paso es formar un círculo con la solera de acero. Si no dispones de una dobladora de soleras, puedes lograrlo manualmente con la ayuda de una maza. Busca un punto de apoyo robusto (como el borde de una mesa de trabajo o un yunque) para crear un ángulo. Golpea la solera con la maza con fuerza constante, curvando poco a poco el material. Probablemente necesitarás repetir este proceso varias veces, moviendo la solera, hasta lograr la curvatura deseada. Finalmente, une los extremos con un cordón de soldadura para que mantenga la forma circular. La precisión en la circularidad influirá en la calidad del doblez.
2. Soldadura del Círculo a la Base PTR: El círculo de solera que acabas de formar lo soldarás al tramo de PTR. Colócalo a unos centímetros de uno de los extremos del PTR. Es crucial unirlo por ambos extremos del diámetro del círculo al PTR para darle la mayor estabilidad posible. Esta unión debe ser muy fuerte, ya que soportará una gran parte de la tensión durante el doblado.
3. Instalación del Punto de Apoyo: Deja un espacio de aproximadamente 2 pulgadas a partir de donde soldaste el círculo de metal en el PTR. En este punto, suelda el tramo de Polín Monten de manera perpendicular al perfil PTR. Este Polín Monten actuará como el punto de apoyo fijo contra el cual se presionará el tubo cuadrado para doblarlo. La distancia de 2 pulgadas es clave para permitir que el tubo se asiente correctamente antes de iniciar el doblez.

Con estos pasos, tu dobladora de tubo cuadrado estará lista. Para usarla, sujeta el tramo de PTR a cualquier banco o tornillo de mesa que utilices en tu taller. Asegúrate de que el círculo de acero quede hacia arriba, ya que este será tu punto de palanca. Podrás doblar el tubo utilizando tu propio peso y la fuerza de tus brazos, aplicando una presión controlada para evitar deformaciones en los ángulos del PTR.

Es importante recordar que, para ciertos perfiles o dobleces menos exigentes, también es posible modificar la forma de algunos perfiles sin una dobladora, utilizando técnicas de corte y soldadura. Sin embargo, estas soluciones suelen ser más laboriosas y no siempre garantizan la misma estética o integridad estructural que un doblez realizado con una dobladora adecuada.

Tabla Comparativa de Dobladoras Caseras

Para ayudarte a elegir el método que mejor se adapte a tus necesidades, aquí tienes una tabla comparativa de las tres dobladoras caseras que hemos presentado:

Preguntas Frecuentes (FAQ)

¿Es difícil hacer una dobladora casera?

La dificultad varía según el modelo. Las dobladoras con rin de desecho son relativamente sencillas y rápidas de construir, ideales para principiantes. Las dobladoras con poleas y las de PTR requieren un poco más de habilidad en soldadura y ensamblaje, pero con las herramientas adecuadas y siguiendo los pasos, son proyectos perfectamente realizables para cualquier aficionado o profesional.

¿Qué tipos de tubos puedo doblar con estas herramientas caseras?

Las dobladoras presentadas están diseñadas principalmente para tubos de acero de calibre ligero a medio. La dobladora con rin es más adecuada para tubos redondos de menor diámetro, mientras que la dobladora con poleas puede manejar tanto tubos redondos como cuadrados (con los adaptadores o ajustes adecuados). La dobladora de PTR está específicamente optimizada para perfiles tubulares rectangulares o cuadrados. No se recomienda intentar doblar tubos de calibres muy pesados o materiales muy duros con estas herramientas caseras, ya que podrían no tener la resistencia necesaria.

¿Qué precauciones debo tomar al doblar tubos?

Siempre utiliza equipo de protección personal, incluyendo guantes resistentes y gafas de seguridad. Asegúrate de que la dobladora esté firmemente anclada a una superficie estable, como un tornillo de banco o una mesa de trabajo robusta. Aplica la fuerza de manera gradual y controlada para evitar el colapso o la deformación excesiva del tubo. Revisa la pieza antes y después del doblado para detectar cualquier signo de daño o fatiga del material.

¿Necesito soldadura para todas las dobladoras caseras?

Sí, los tres métodos descritos en este artículo requieren el uso de soldadura para unir las diferentes piezas de acero y asegurar la robustez de la herramienta. Es fundamental tener conocimientos básicos de soldadura o buscar la ayuda de alguien que los tenga para garantizar la seguridad y funcionalidad de la dobladora.

¿Se puede doblar un tubo sin una dobladora?

Sí, es posible doblar algunos perfiles sin una dobladora, pero los métodos alternativos suelen implicar realizar cortes en el tubo (como cortes en 'V' o en ángulo), doblar el material y luego soldar las uniones. Este proceso es más laborioso, consume más material (por los cortes y el material de aporte de soldadura), y el resultado final puede no ser tan estético o estructuralmente sólido como un doblez realizado con una dobladora. Las dobladoras garantizan una curva continua y sin interrupciones en el material.

Sin importar qué dobladora de tubo de las que te hemos presentado en este artículo decidas fabricar, ahora te será más sencillo curvar perfiles con sección cuadrada o redonda. Algunas son más simples y otras mucho más elaboradas, pero para nosotros es importante que puedas crearlas con materiales para herrería que ya tengas en tu taller o que sean sencillas de conseguir. La capacidad de crear tus propias herramientas no solo te ahorrará dinero, sino que también te brindará una profunda satisfacción al ver cómo tus propias manos y tu ingenio transforman el acero en las formas que necesitas para tus proyectos. ¡Atrévete a construir y a doblar!
