Microconstituyentes Clave del Acero: Guía Esencial

El acero es, sin duda, uno de los materiales más trascendentales en la ingeniería y la industria moderna. Su versatilidad y amplísimo rango de aplicaciones se deben, en gran medida, a la capacidad de modificar sus propiedades mediante cambios en su composición química y, fundamentalmente, a través de tratamientos térmicos. Para comprender a fondo estas propiedades y cómo se desarrollan, es imprescindible adentrarse en el estudio de su microestructura. El pilar de este conocimiento es el diagrama Fe-Fe3C, también conocido como el diagrama de equilibrio metaestable hierro-cementita.

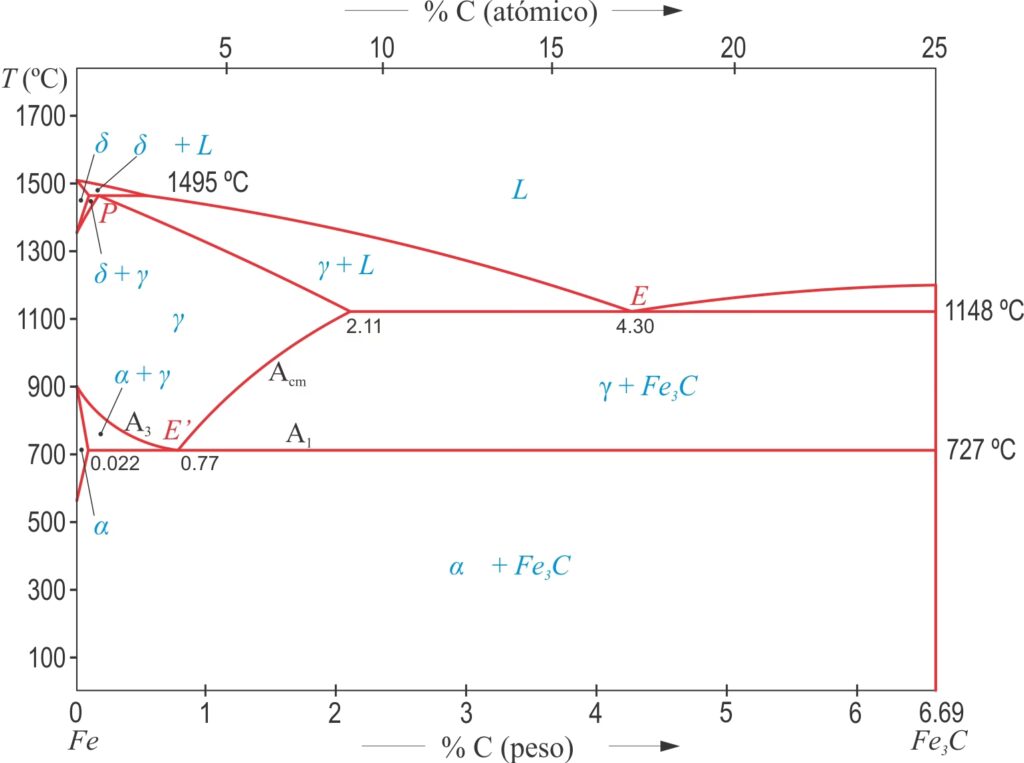

Este diagrama es una herramienta gráfica fundamental que nos permite visualizar las fases de equilibrio (o equilibrio metaestable) que se forman en el acero para diferentes combinaciones de concentración de carbono y temperatura. Aunque existe un diagrama de equilibrio estable (hierro-grafito), el diagrama metaestable es de mayor interés práctico, ya que la condición estable solo se alcanza con enfriamientos extremadamente lentos, lo cual rara vez ocurre en los procesos de fabricación industriales, especialmente en rangos de baja temperatura y bajo contenido de carbono.

Las Fases Sólidas del Diagrama Metaestable Fe-Fe3C

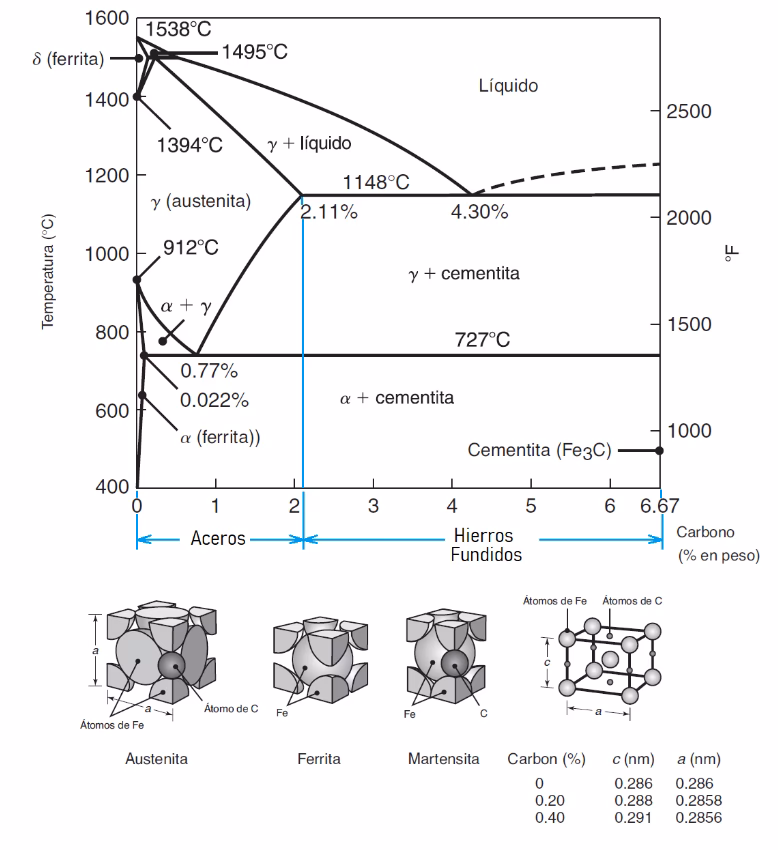

Dentro del diagrama metaestable Fe-Fe3C, identificamos cuatro fases sólidas principales que constituyen la base de la microestructura del acero. Cada una posee características distintivas que influyen directamente en las propiedades del material:

• Ferrita δ (delta): Es una fase de hierro puro con una estructura cristalina cúbica centrada en el cuerpo (BCC). Se forma a temperaturas muy elevadas, por encima de los 1394 °C, y su presencia es relevante principalmente en la solidificación de los aceros, siendo menos común en las microestructuras finales a temperatura ambiente. Es paramagnética y posee una baja solubilidad de carbono.
• Ferrita α (alfa): También conocida simplemente como ferrita, es la fase de hierro puro con estructura cristalina cúbica centrada en el cuerpo (BCC) que es estable a bajas temperaturas. Es la fase más blanda y dúctil del acero, con una solubilidad muy limitada de carbono (máximo 0.022% a 727 °C). Es ferromagnética a temperatura ambiente y contribuye significativamente a la tenacidad del material.
• Austenita (γ): Esta fase es una solución sólida de carbono en hierro con una estructura cristalina cúbica centrada en las caras (FCC). Se forma a temperaturas intermedias y es notable por su alta solubilidad de carbono, pudiendo disolver hasta un 2.11% de carbono a 1148 °C. La austenita es no magnética y posee una excelente ductilidad y maleabilidad a altas temperaturas, lo que la hace crucial para procesos de conformado en caliente como la laminación.
• Cementita (Fe3C): No es una fase de hierro puro, sino un compuesto intermetálico de hierro y carbono. Es extremadamente dura y frágil, con una estructura cristalina ortorrómbica que contiene el 6.67% en peso de carbono. La presencia y morfología de la cementita tienen un impacto decisivo en la dureza y resistencia del acero, aunque también puede reducir su ductilidad si está presente en grandes cantidades o en formas desfavorables.

La Martensita: Una Fase Fuera de Equilibrio

Es fundamental mencionar la martensita, aunque no aparece directamente en el diagrama metaestable de equilibrio, ya que es una fase de no equilibrio. Se forma cuando la austenita se enfría a una velocidad tan rápida que el carbono no tiene tiempo de difundirse y formar cementita, quedando atrapado en la red cristalina del hierro. Esto da lugar a una estructura tetragonal centrada en el cuerpo (BCT) distorsionada, caracterizada por su extrema dureza y fragilidad. La martensita es el microconstituyente principal de los aceros templados y es esencial para lograr altas resistencias mecánicas.

Microconstituyentes Resultantes de Transformaciones

Además de las fases individuales, el diagrama metaestable nos revela la existencia de microconstituyentes que son el resultado de transformaciones específicas, como las reacciones eutectoide y eutéctica. Estos microconstituyentes son mezclas de dos o más fases:

• Perlita: Es el microconstituyente eutectoide que se forma cuando la austenita (con 0.76% de carbono) se enfría lentamente por debajo de 727 °C. La perlita se compone de láminas alternas de ferrita α y cementita. Esta estructura laminar le confiere propiedades mecánicas intermedias entre la blandura de la ferrita y la fragilidad de la cementita, ofreciendo una combinación deseable de resistencia y ductilidad.
• Ledeburita: Es el microconstituyente eutéctico que se forma cuando el hierro fundido con un 4.3% de carbono se enfría lentamente por debajo de 1148 °C. La ledeburita es una mezcla de austenita y cementita que se solidifica directamente del líquido. A temperatura ambiente, y tras el enfriamiento adicional, la austenita en la ledeburita se transforma en perlita, resultando en una microestructura compuesta por perlita y cementita proeutéctica. Es muy dura y frágil, característica de las fundiciones blancas.

Otros Elementos de Interés en la Microestructura del Acero

Además de las fases y microconstituyentes mencionados, las microestructuras de los aceros, especialmente los no aleados, pueden contener otros elementos de interés que, aunque a menudo indeseables, son importantes de reconocer y comprender. Estos incluyen impurezas, óxidos e inclusiones:

• Impurezas: Elementos presentes en bajas concentraciones que pueden afectar negativamente las propiedades del acero, como el azufre y el fósforo. El azufre, por ejemplo, tiende a formar sulfuros que pueden provocar fragilidad en caliente.
• Óxidos: Se producen comúnmente en la superficie de la pieza debido a la interacción del metal con el oxígeno atmosférico a altas temperaturas. Sin embargo, también pueden existir procesos de oxidación interna que los hacen aparecer dentro de la matriz del material. Al observarlos metalográficamente, suelen presentar colores que van del gris pálido al gris oscuro, variando según el tiempo de pulido de la probeta. Su presencia indica una desoxidación incompleta o un procesamiento inadecuado.
• Inclusiones: Son partículas no metálicas atrapadas dentro de la matriz del acero durante su fabricación, generalmente resultado de una desoxidación o refino deficiente del metal fundido. Las más comunes son:
  • Silicatos: A menudo aparecen como granos alargados en la dirección de laminación, con coloraciones oscuras. Son resultado de la reacción del silicio desoxidante con el oxígeno.
  • Sulfuros: Principalmente sulfuros de manganeso (MnS), que también se presentan como granos alargados en la dirección de laminación, pero con una coloración gris paloma. El manganeso se añade para neutralizar el efecto perjudicial del azufre, formando sulfuros de manganeso en lugar de sulfuros de hierro, que son más dañinos.

  La observación de estas impurezas, óxidos e inclusiones es conveniente realizarla previamente al ataque de la probeta metalográfica, ya que el ataque puede alterar su apariencia o incluso eliminarlas, dificultando su identificación.

  Tabla Resumen de Fases y Microconstituyentes Clave

  Fase/Microconstituyente	Estructura Cristalina / Composición	Características Clave	Apariencia Micrográfica (típica)
  Ferrita δ	BCC (Hierro puro)	Estable a muy altas temperaturas, baja solubilidad de C.	Granos equiaxiales, claros.
  Ferrita α	BCC (Hierro puro)	Blanda, dúctil, ferromagnética, baja solubilidad de C.	Granos poligonales, claros.
  Austenita (γ)	FCC (Solución sólida Fe-C)	Dúctil, no magnética, alta solubilidad de C. Estable a altas temperaturas.	Granos poligonales, con maclas (recocido).
  Cementita (Fe3C)	Ortorrómbica (Compuesto Fe-C)	Extremadamente dura y frágil.	Blanca y brillante (no atacada), o en láminas/globular.
  Martensita	BCT (Solución sólida Fe-C sobresaturada)	Muy dura y frágil, fase de no equilibrio.	Estructura acicular (en forma de agujas), oscura al ataque.
  Perlita	Láminas de Ferrita α + Cementita	Combinación de resistencia y ductilidad.	Bandas claras y oscuras (lamelar).
  Ledeburita	Mezcla de Austenita + Cementita (en fundiciones)	Muy dura y frágil. (A T ambiente: Perlita + Cementita)	Estructura eutéctica, a menudo gruesa.
  Óxidos	Compuestos de metal y oxígeno	Indican desoxidación deficiente.	Puntos o manchas grises oscuras/claras.
  Silicatos	Compuestos de Si, O, otros metales	Inclusiones alargadas.	Granos alargados, oscuros.
  Sulfuros de Mn	Compuestos de Mn y S	Inclusiones alargadas, mejor que sulfuros de Fe.	Granos alargados, gris paloma.

  Preguntas Frecuentes sobre el Diagrama Fe-Fe3C y sus Microconstituyentes

  ¿Por qué es crucial estudiar el diagrama Fe-Fe3C si los aceros modernos son aleados?

  Aunque los aceros modernos contienen diversos elementos de aleación que modifican el diagrama y las transformaciones, el diagrama Fe-Fe3C sigue siendo la base fundamental para comprender el comportamiento de todos los aceros. Proporciona el marco conceptual para entender las fases básicas (ferrita, austenita, cementita) y los microconstituyentes (perlita, ledeburita), y cómo el carbono influye en ellas. Los elementos de aleación simplemente desplazan las líneas de fase y modifican las velocidades de transformación, pero la esencia de las transformaciones permanece. Para los aceros inoxidables, por ejemplo, la adición de cromo y níquel estabiliza fases como la austenita a temperatura ambiente o promueve la formación de ferrita, pero el entendimiento de las fases de hierro-carbono es el punto de partida.



  ¿Cuál es la diferencia fundamental entre una fase y un microconstituyente?

  Una fase es una porción homogénea de un sistema que tiene propiedades físicas y químicas uniformes. Por ejemplo, la ferrita y la austenita son fases. Un microconstituyente, por otro lado, es un elemento de la microestructura que puede ser una fase única o una mezcla de dos o más fases que se forman juntas y tienen una morfología característica. La perlita es un excelente ejemplo de microconstituyente, ya que es una mezcla de láminas de ferrita y cementita, pero se comporta y aparece como una unidad distintiva bajo el microscopio. La ledeburita es otro microconstituyente.

  Si la martensita es tan dura, ¿por qué no aparece en el diagrama metaestable?

  El diagrama metaestable (y cualquier diagrama de fases de equilibrio) representa las fases que son estables bajo condiciones de enfriamiento lento o en equilibrio termodinámico. La martensita, sin embargo, se forma por una transformación sin difusión (transformación atérmica) que ocurre a velocidades de enfriamiento muy rápidas (templado), lo que impide que los átomos de carbono se reorganicen para formar las fases de equilibrio (ferrita y cementita). Por lo tanto, es una fase metaestable o de no equilibrio, y no se incluye en los diagramas de equilibrio.

  ¿Cómo afectan las impurezas y las inclusiones a las propiedades mecánicas del acero?

  Las impurezas y las inclusiones, incluso en pequeñas cantidades, pueden tener un impacto significativo y generalmente perjudicial en las propiedades mecánicas del acero. Las impurezas como el azufre y el fósforo pueden causar fragilidad, reducir la ductilidad y la tenacidad. Las inclusiones, al ser partículas no metálicas, actúan como concentradores de tensión y puntos de iniciación de grietas, reduciendo la resistencia a la fatiga, la ductilidad y la tenacidad del material. Su forma, tamaño y distribución son cruciales: las inclusiones alargadas, por ejemplo, pueden crear anisotropía en las propiedades mecánicas, haciendo que el material sea más débil en ciertas direcciones.

  Conclusión

  El estudio de los microconstituyentes del acero, a través del fundamental diagrama Fe-Fe3C, es la piedra angular para cualquier profesional o entusiasta que busque comprender y manipular las propiedades de este material omnipresente. Desde las fases básicas como la ferrita y la austenite, hasta los microconstituyentes complejos como la perlita y la ledeburita, pasando por la crucial fase de no equilibrio, la martensita, cada elemento juega un rol determinante. Reconocer y comprender la influencia de cada uno, incluyendo las impurezas y las inclusiones, no solo es un ejercicio académico, sino una habilidad práctica esencial para el diseño, procesamiento y aplicación eficiente de los aceros en un sinfín de industrias, asegurando el rendimiento y la durabilidad deseados.
