Goma vs. Acero: Innovación en Apoyos y Sellos

En el vasto universo de la ingeniería y la manufactura, la elección del material adecuado es una decisión crítica que define el rendimiento, la durabilidad y la eficiencia de cualquier componente. Dos materiales, aparentemente opuestos en sus propiedades – la goma y el acero – a menudo se encuentran colaborando en soluciones innovadoras que superan las limitaciones individuales. Este artículo se sumerge en las diferencias fundamentales entre los apoyos de goma y los de acero, explorando su aplicación en sistemas tan exigentes como los ferroviarios, y luego transita hacia el ámbito más cotidiano pero igualmente ingenioso de los sellos personalizados, donde la goma es la protagonista indiscutible. Prepárese para descubrir cómo la sinergia de estos materiales impulsa la innovación en diversos campos.

Apoyos en el Ferrocarril: Goma vs. Acero en la Caja de Grasa

La "caja de grasa" en un ferrocarril es un componente vital que aloja los rodamientos y soporta el eje de rodadura de los trenes. La forma en que se apoya este eje influye directamente en el comportamiento dinámico del tren, la comodidad de los pasajeros y la vida útil de los componentes. Aquí es donde la elección entre goma y acero, o una combinación de ambos, se vuelve fundamental.

La Tradición Metálica: Rigidez y sus Límites

Históricamente, los rodamientos de los ejes de rodadura en trenes, alojados en lo que se conoce como 'cajas de grasa', se han apoyado sobre estructuras completamente metálicas. Fabricadas principalmente de acero o hierro fundido, y más recientemente de aluminio, estas cajas de grasa se caracterizan por su elevada rigidez. Si bien esta característica es fundamental para soportar las cargas masivas inherentes al transporte ferroviario, esta rigidez extrema presenta desafíos. No permite una adaptación flexible a las inevitables desalineaciones que pueden surgir durante el montaje del semieje o las microdeformaciones del bastidor. Además, su capacidad para atenuar las vibraciones transmitidas desde la vía es limitada, lo que puede repercutir en el confort de los pasajeros y en la vida útil de los componentes adyacentes.

La Evolución Hacia la Goma: Flexibilidad y Desafíos

Reconociendo las limitaciones de los sistemas puramente metálicos, algunos fabricantes, como Patentes Talgo S.L., han explorado y utilizado cajas de grasa con apoyos de goma. En configuraciones previas, se montaba una caja de grasa de goma directamente sobre el rodamiento del eje, y sobre esta, un casquillo de acero que apoyaba en la cuna del bastidor del rodal. Esta introducción de la goma ofrecía ventajas significativas: su elasticidad permitía corregir desalineaciones de montaje y, crucialmente, absorber las vibraciones de alta frecuencia provenientes de la vía, mejorando así el comportamiento dinámico. Sin embargo, esta solución no estaba exenta de inconvenientes. La coexistencia de dos materiales con rigideces tan dispares –la goma y los pernos metálicos de sujeción que también contactaban con el rodamiento– generaba una distribución de cargas no uniforme sobre el aro exterior del rodamiento. Esto podía llevar a puntos de concentración de tensión y, potencialmente, a un desgaste desigual.

La Solución Innovadora: Fusión de Goma y Acero para un Apoyo Uniforme

Con el objetivo de combinar la flexibilidad de la goma con la resistencia del metal, y al mismo tiempo superar la limitación de la distribución no uniforme de cargas, surge una patente innovadora en el campo de las cajas de grasa para rodales y bogies de ferrocarril. Esta invención propone una caja de grasa que integra de manera inteligente ambos materiales. Consiste en un alojamiento donde se montan los rodamientos, y su configuración clave incluye:

• Un casquillo interior metálico: Sobre el cual se apoyan directamente los rodamientos. Este casquillo está diseñado con taladros roscados para la fijación de las tapas laterales, asegurando una compactación axial del conjunto.
• Un casquillo exterior metálico: Fabricado comúnmente en acero, este componente principal proporciona la rigidez global al conjunto de la caja. Su diseño permite la adaptación a diferentes anchos de vía, ya sea fijo o variable, simplemente modificando este casquillo.
• Una goma de característica anisotrópica: Este es el elemento central de la innovación. La goma se fija mediante vulcanizado entre el casquillo interior y el casquillo exterior. Su característica anisotrópica significa que posee rigideces independientes en dos direcciones radiales perpendiculares (ej. ejes X y Z). Esto es fundamental porque permite ajustar las rigideces (Kx y Ky) de la rodadura para optimizar el amortiguamiento y el comportamiento dinámico del tren.
• Anillos axiales laterales: Estos anillos, que pueden ser solo de goma o de goma intercalada entre láminas de acero, son vitales para mantener la caja de grasa centrada y absorber los esfuerzos axiales (fuerzas en el eje Y del tren) que se transmiten desde las ruedas.
• Suplementos en forma de semiaro: Fijados al casquillo exterior, se intercalan entre este y la cuna del bastidor del rodal, contribuyendo a la regulación y soporte.

Esta configuración híbrida ofrece múltiples ventajas que resuelven los problemas de los sistemas anteriores:

• Apoyo Uniforme: Al incorporar los casquillos metálicos sobre la goma, se logra una distribución homogénea de las cargas sobre el aro exterior del rodamiento, eliminando los puntos de tensión.
• Mejora Dinámica: La goma anisotrópica permite un ajuste fino de las rigideces, optimizando la absorción de impactos y vibraciones.
• Reducción de Vibraciones: La goma es excelente para absorber las vibraciones de alta frecuencia provenientes de la vía, lo que se traduce en mayor confort y menor desgaste.
• Corrección de Desalineaciones: La flexibilidad de la goma mantiene la capacidad de compensar pequeñas desalineaciones en el montaje del rodamiento.
• Mayor Rigidez en Dirección de Carga: Los casquillos metálicos aumentan la rigidez en la dirección vertical (eje Z), previniendo deformaciones y el ovalamiento del alojamiento del rodamiento bajo cargas pesadas.
• Versatilidad: El diseño es adaptable a rodales de ancho fijo o variable, y a cualquier tipo de bogie.

Tabla Comparativa de Apoyos en Cajas de Grasa Ferroviarias

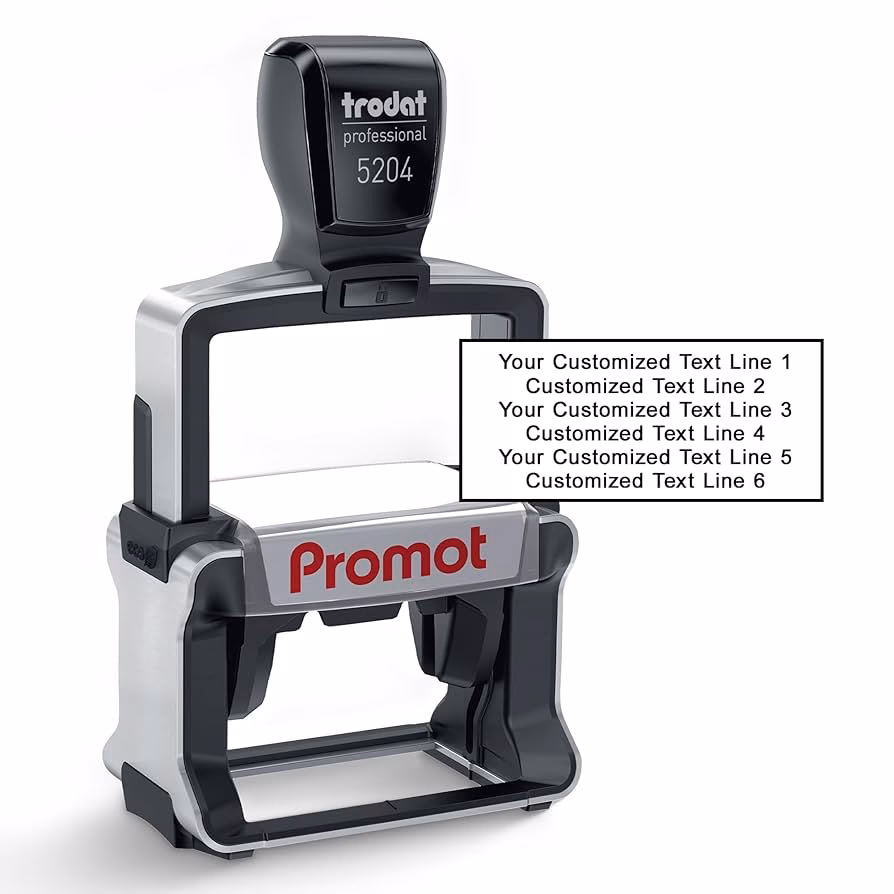

El Mundo de los Sellos de Goma Personalizados

Más allá de las complejidades de la ingeniería ferroviaria, la goma encuentra una aplicación omnipresente y altamente útil en el ámbito de la oficina y los negocios: los sellos personalizados.

¿Qué son y para qué sirven?

Los sellos de goma personalizados son herramientas de oficina esenciales que permiten estampar de forma rápida y eficiente un diseño, logo o texto específico sobre diversas superficies. Son especialmente populares en entornos profesionales y personales por su capacidad para automatizar tareas repetitivas como firmar documentos, marcar correspondencia o autenticar papeles con un logo empresarial. Su diseño moderno, a menudo autoentintable, los convierte en un aliado indispensable para la productividad.

Características y Usos Específicos

Estos sellos están diseñados primordialmente para ser utilizados sobre superficies porosas como papel y cartón. Vienen pre-cargados con tinta, lo que elimina la necesidad de una almohadilla de tinta separada y permite hasta 10.000 estampados antes de requerir una recarga. Están disponibles en diversas formas y tamaños, adaptándose a las necesidades específicas del usuario, ya sea para un pequeño logotipo, una firma personal o un texto más extenso. Es importante destacar que la tinta de estos sellos está optimizada para papel y cartón, por lo que no se recomienda su uso en superficies no porosas como ropa, textiles, superficies plastificadas o metálicas, ya que la tinta no se adheriría correctamente o no secaría.

Personalización y Practicidad

La clave de su utilidad radica en la personalización. Los usuarios pueden crear su sello con el texto o diseño que deseen, desde los datos de una empresa (nombre, dirección, CIF) hasta un diseño gráfico único. La personalización se realiza en dos partes: la placa de goma con el diseño a estampar y la carcasa del sello, que a menudo replica el diseño de la goma para facilitar su identificación. Además, ofrecen la posibilidad de elegir el color de la tinta, siendo los más comunes el negro, azul y rojo, lo que añade un toque extra de funcionalidad y estética. La facilidad de uso y la durabilidad hacen de los sellos automáticos de goma una herramienta de oficina de gran valor.

Goma para Sellos Láser: Una Breve Mención

Dentro del mundo de los sellos, existe también la 'goma para sellos láser'. Aunque la información proporcionada no detalla sus propiedades técnicas o su composición específica, su nombre sugiere un material de goma diseñado para ser grabado con tecnología láser. Esto permitiría una precisión y detalle excepcionales en la creación de las placas de goma para sellos, abriendo un abanico de posibilidades aún mayor para diseños complejos y finos. La mención de su disponibilidad comercial, incluso con opciones de envío, indica su relevancia en el mercado de materiales para la fabricación de sellos avanzados.

Preguntas Frecuentes (FAQ)

¿Por qué la rigidez es importante en los apoyos de ferrocarril?

La rigidez es crucial para soportar las enormes cargas verticales y laterales que experimentan los trenes. Un apoyo rígido asegura que los componentes mantengan su posición y transmitan las fuerzas de manera controlada, evitando deformaciones excesivas que podrían comprometer la seguridad y la estabilidad del rodal.

¿Cómo corrige la goma las desalineaciones en los rodamientos?

La elasticidad inherente de la goma le permite deformarse y adaptarse a pequeñas desviaciones angulares o de posición que puedan existir entre el eje del rodamiento y el bastidor del tren. Esta capacidad de flexibilidad asegura que el rodamiento no esté sometido a tensiones innecesarias causadas por un montaje imperfecto o por las dinámicas del movimiento.

¿Qué significa "goma anisotrópica" en el contexto de los apoyos ferroviarios?

Una goma anisotrópica es aquella cuyas propiedades mecánicas (como la rigidez) no son las mismas en todas las direcciones. En el caso de los apoyos ferroviarios, esto significa que la goma puede ser diseñada para tener una rigidez específica y diferente en, por ejemplo, la dirección vertical (para soportar cargas) en comparación con las direcciones horizontales (para absorber vibraciones o permitir ciertos movimientos laterales), optimizando así el comportamiento dinámico del tren.

¿Se pueden usar sellos de goma personalizados en cualquier superficie?

No. Los sellos automáticos personalizados mencionados están diseñados con una tinta específica para superficies porosas como papel y cartón. No se recomiendan para uso en superficies no porosas como telas, plásticos, metales o superficies barnizadas, ya que la tinta no se adheriría correctamente o no secaría de forma adecuada.

¿Cuál es la capacidad de estampados de un sello automático?

Los sellos automáticos personalizados de goma, como los descritos, tienen una capacidad aproximada de hasta 10.000 estampados antes de que sea necesario recargar su tinta. Esto los convierte en una herramienta muy duradera y eficiente para el uso diario en oficinas y negocios.

En resumen, la distinción entre los apoyos de goma y los de acero es mucho más que una simple elección de material; es una decisión de ingeniería que busca el equilibrio perfecto entre resistencia, flexibilidad y absorción de energía. Mientras el acero proporciona la robustez necesaria para soportar las cargas más extremas, la goma aporta una capacidad inigualable para amortiguar vibraciones y corregir desalineaciones. La ingeniosa combinación de ambos, como se observa en las innovaciones para rodales ferroviarios, demuestra cómo la sinergia puede superar las limitaciones individuales. Por otro lado, la versatilidad de la goma se manifiesta en herramientas tan prácticas como los sellos personalizados, esenciales en la vida cotidiana y empresarial. Desde las vías del tren hasta el escritorio de una oficina, estos materiales, ya sea solos o en combinación, son pilares de la funcionalidad y eficiencia en nuestro mundo.
