¿Qué es la Contracción en Piezas Fundidas?

La obtención de piezas fundidas de alta calidad es un arte que combina ciencia, experiencia y una meticulosa atención a los detalles. En el complejo proceso de moldeo en arena, desde la elaboración de plantillas hasta la fusión del metal, cada etapa es crucial. Sin embargo, uno de los desafíos más persistentes y complejos que enfrentan los ingenieros metalúrgicos es el fenómeno de la contracción. Este proceso, inherente al enfriamiento y la solidificación de los metales, es una fuente principal de defectos que pueden comprometer la integridad y el rendimiento de la pieza final. Comprender la contracción volumétrica del metal y sus implicaciones es fundamental para diseñar tecnologías de fundición que aseguren productos de calidad superior.

La contracción es un fenómeno físico que se manifiesta a medida que el metal líquido se enfría y solidifica, resultando en una disminución de su volumen. Esta reducción volumétrica, si no se gestiona adecuadamente, conduce a la formación de defectos internos y externos conocidos como cavidades de rechupe. Estas cavidades son el resultado directo de una falta de alimentación de metal líquido que compense la contracción. Imagina que el metal se encoge al solidificarse; si no hay suficiente material para rellenar ese espacio, se forma un vacío. Según Echavarría, estas cavidades suelen originarse cuando una masa de metal fundido queda confinada en el interior de una pieza que ya ha solidificado superficialmente.

Las Etapas de la Contracción en el Proceso de Solidificación

El proceso de solidificación en las aleaciones fundidas es un fenómeno dinámico que ocurre en tres etapas fundamentales, cada una con su propia manifestación de contracción:

1. Contracción del metal en estado líquido: Ocurre a medida que el metal líquido se enfría desde la temperatura de vertido hasta su punto de solidificación. Aunque el gradiente de temperatura sea pequeño, una alta intensidad de intercambio de calor puede generar una distribución desigual de la temperatura en la sección transversal de la pieza, afectando la contracción.
2. Contracción con el cambio de estado o agregación: Esta es la contracción más significativa y ocurre cuando el metal pasa de estado líquido a sólido. A medida que la capa sólida crece desde la superficie hacia el interior de la pieza, se forma la cavidad de contracción o "Rechupe".
3. Contracción del metal en estado sólido: Una vez solidificado, el metal continúa contrayéndose a medida que se enfría desde la temperatura de solidificación hasta la temperatura ambiente. Este enfriamiento desigual o las transformaciones de fase pueden generar tensiones internas que, si son excesivas, pueden dar lugar a alabeos o incluso grietas.

La ocurrencia de cavidades de contracción está intrínsecamente ligada a la solidificación dirigida o simultánea. La solidificación dirigida busca asegurar que las partes más alejadas de la fuente de alimentación solidifiquen primero, y luego progresivamente las zonas más cercanas, culminando con la contracción principal siendo alimentada por las mazarotas.

Defectos Comunes Originados por la Contracción

La contracción no compensada es la raíz de varios defectos críticos en las piezas fundidas. Los más prevalentes son:

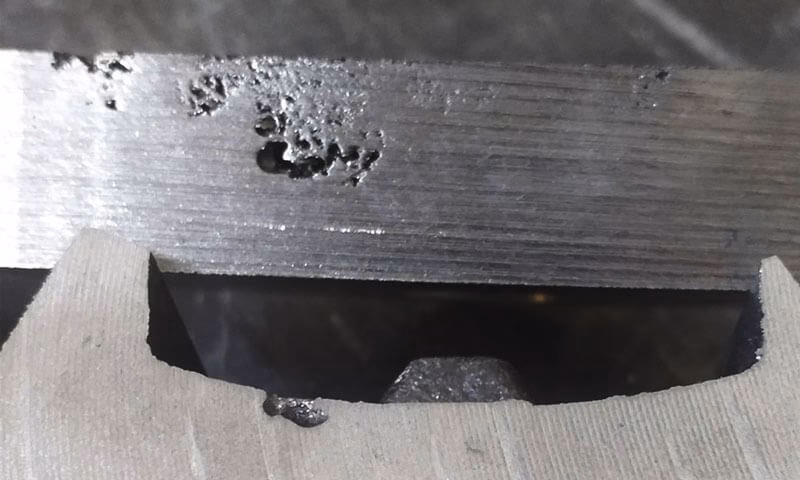

• Cavidades de Rechupe: Son vacíos internos o externos provocados por la falta de metal líquido para compensar la contracción durante la solidificación. Pueden ser macroscópicas y visibles, o microscópicas (microporosidad) y detectables solo con análisis especializados. La forma en que se manifiestan varía según el tipo de metal; por ejemplo, el acero tiende a formar cavidades claramente visibles, mientras que otros materiales pueden presentar microrechupes más dispersos.
• Grietas en Caliente (Hot Cracks): Son rupturas por desgarramiento que aparecen en la pieza fundida durante la solidificación, causadas por la creación interna de esfuerzos y deformaciones. Suelen localizarse en "puntos calientes" (hot spots), que son zonas de última solidificación donde convergen las interfaces líquido-sólido y la acumulación de tensiones es máxima.
• Grietas en Frío o Grietas de Contracción: A diferencia de las grietas en caliente, estas se originan a bajas temperaturas, una vez que la pieza ya ha solidificado. Son el resultado de esfuerzos acumulados que superan el límite de fluencia del material pero no necesariamente el de rotura.
• Pandeo (Warpage): Si los esfuerzos internos acumulados son mayores al esfuerzo de fluencia pero menores al de rotura, la pieza puede deformarse o "pandearse". Esto es resultado de un enfriamiento inadecuado, un diseño metalúrgico deficiente o una resistencia insuficiente del molde.
• Porosidad por Contracción: Se refiere a pequeñas cavidades dispersas en la pieza, a menudo resultado de una solidificación extensiva donde el flujo normal de metal no puede compensar el encogimiento. Estas porosidades suelen localizarse en los centros térmicos de las piezas, las últimas zonas en solidificar.

Las Mazarotas: La Solución al Rechupe

Para contrarrestar la contracción y evitar los defectos asociados, los diseñadores metalúrgicos emplean apéndices estratégicamente ubicados en la pieza, conocidos como mazarotas. Su objetivo principal es actuar como reservorios de metal líquido, alimentando la pieza a medida que se solidifica y contrae. Las mazarotas deben solidificar después de la pieza para cumplir su función eficazmente. Sin embargo, su uso implica un aumento en la cantidad de material y, por ende, en los costos de producción, lo que impulsa a limitar su cantidad y volumen tanto como sea posible.

El diseño de las mazarotas es un aspecto crítico. Cuando las piezas tienen geometrías complicadas, se requieren múltiples mazarotas, y su efectividad se limita a áreas específicas. Un diseño incorrecto puede impedir que las partes más alejadas o con mayor espesor reciban la alimentación adecuada.

Determinación de los Parámetros Geométricos de las Mazarotas

La correcta determinación de las dimensiones y la ubicación de las mazarotas es vital. A lo largo de los años, se han desarrollado diversos métodos y teorías:

• Método de Caine: Basado en la experimentación, es aplicable a la mayoría de los metales y aleaciones. Utiliza una hipérbola que relaciona el tiempo relativo de solidificación (x) con la relación volumétrica entre la mazarota y la pieza (y). Esta curva divide el gráfico en zonas de piezas sanas y zonas con rechupe, indicando el tamaño mínimo de mazarota necesario para un volumen dado de pieza.
• Regla de Chvorinov: Establece que el tiempo de solidificación de una pieza está gobernado por la relación (Volumen/Área)². Es un principio fundamental que subyace en muchos otros métodos. Sin embargo, su limitación principal es que no considera el factor de forma ni la posición de la mazarota en la pieza, siendo solo una aproximación.
• Método del Naval Research Laboratory (NRL): Desarrollado para aceros, aplica el concepto de factor de forma para determinar el tamaño mínimo de mazarota cilíndrica para geometrías simples como cubos, barras y placas.
• Método de los Módulos (Modificación de Chvorinov): Consiste en determinar el Módulo de Enfriamiento (M = [Volumen / (Área Superficial de Extracción de Calor)]). Se basa en el principio de que dos piezas con el mismo módulo solidifican en el mismo tiempo, independientemente de su forma. Aunque es muy utilizado y confiable, puede fallar en análisis de nudos térmicos complejos (como nudos en T) y a veces lleva a relaciones altura-diámetro poco económicas.
• Método de Belay o de Heuvers (Círculos Inscritos): Un método empírico basado en construcciones geométricas en el plano. Su principal ventaja es que considera la forma del nudo térmico, pero a menudo aplica un coeficiente de seguridad excesivo, lo que lo hace menos económico.
• Método de Beckermann: Más reciente, combina el factor de forma y la división de la pieza en partes simples. Calcula la distancia de alimentación a partir del ancho y espesor de la pieza. Su limitación es que se basa en datos experimentales para un solo material y asume una mazarota cilíndrica.

Comparación de Métodos para Dimensionamiento de Mazarotas

La elección del método para dimensionar las mazarotas es crucial. La siguiente tabla, basada en los resultados de Wlodawer, compara la fiabilidad de dos métodos clave:

Influencia de la Forma y Ubicación de la Mazarota

La forma y la ubicación de la mazarota también impactan significativamente la calidad de la solidificación. Las geometrías más comunes incluyen mazarotas superiores cilíndricas abiertas, mazarotas laterales abiertas y ciegas. Las mazarotas superiores son generalmente más eficientes en la alimentación directa. Las mazarotas laterales, aunque útiles, pueden sufrir una pérdida de velocidad y otros parámetros debido al cambio de dirección que el metal líquido debe realizar, lo que a menudo requiere un mayor volumen para la misma efectividad. Las mazarotas laterales ciegas son particularmente útiles para aleaciones con alta contracción como el acero, donde las abiertas pueden no ser suficientes.

Un factor importante a considerar es la eficiencia. Algunas formas, como las arriñonadas usadas en ciertas industrias, buscan aumentar la distancia de alimentación pero pueden resultar en una pérdida de calor de hasta un 42% y una entrega de solo un 14%, lo que las hace ineficientes. Las mazarotas ciegas, al estar completamente rodeadas por el material del molde, tienden a enfriarse más rápidamente debido a su gran superficie de contacto con el molde, pero ofrecen un mejor módulo. Aunque las mazarotas laterales a menudo requieren un volumen extra de metal y su rendimiento puede ser menor que el de las superiores, ofrecen la ventaja de no poder ser sobrellenadas y favorecen la alimentación al tener un bajo centro de gravedad.

Puntos Calientes (Hot Spots)

Un concepto crucial en el diseño de fundición es la identificación y manejo de los puntos calientes. Estas son zonas donde converge la interfaz líquido-sólido, y por lo tanto, son los últimos lugares en solidificar. La mayoría de los autores concuerdan en que los puntos calientes son los lugares de mayor probabilidad de ocurrencia de defectos producidos por la contracción, y también son centros clave para la formación de concentraciones de tensiones residuales, lo que afecta negativamente las propiedades mecánicas de la pieza. La principal solución para evitar defectos en estos puntos es la utilización de mazarotas con un diseño geométrico y una distancia de alimentación adecuados.

Simulación Numérica del Proceso de Fundición

En las últimas décadas, la simulación numérica ha emergido como una herramienta invaluable para la optimización de las tecnologías de fundición. Permite a los ingenieros observar y predecir el llenado del molde y los procesos de solidificación, lo que era extremadamente difícil de controlar y observar en el pasado debido a la complejidad de los procesos físicos y termodinámicos que ocurren simultáneamente.

Los softwares de simulación más avanzados, como ProCAST (basado en elementos finitos), permiten:

• Evaluar el tiempo de solidificación: Identificar las zonas frías y predecir el comportamiento del metal.
• Modelizar la porosidad: Tener en cuenta la caída de presión en la zona pastosa, la segregación de gases y la física de nucleación y crecimiento de poros. ProCAST, por ejemplo, implementa el "Criterio de Niyama" y el modelo "PoroS" para una visualización cuantitativa de la porosidad.
• Simular el aire atrapado: Identificar bolsas de aire que pueden causar porosidad de otra naturaleza y optimizar la ubicación de las salidas de aire (vientos) en el molde.

Aunque la literatura no reporta un modelo matemático que englobe completamente toda la física que gobierna la predicción cuantitativa de la microporosidad, la simulación ofrece una aproximación muy precisa, permitiendo a los diseñadores realizar modificaciones geométricas necesarias para minimizar la formación de defectos.

Criterios para la Predicción de Defectos por Contracción

Además de la simulación, existen criterios que ayudan a predecir la formación de defectos por contracción:

• Criterio de Niyama: Desarrollado para la fundición de acero de bajo carbono, relaciona la velocidad del fluido y la caída de presión en la zona pastosa. Su principal ventaja es que la razón de enfriamiento y el gradiente térmico son fáciles de determinar. Sin embargo, su valor crítico es dependiente de la aleación y no proporciona información sobre el tamaño o la nucleación de los poros.
• Criterio de Niyama Adimensional (Ny*): Una modificación propuesta por Carlson y Beckermann. Es adimensional, fácil de aplicar y considera las condiciones térmicas locales, propiedades de aleaciones y parámetros de solidificación. Permite obtener directamente la fracción de volumen de poros, eliminando la necesidad de un valor crítico de Niyama. No obstante, no contempla la nucleación y formación de poros, ni la porosidad originada por gases.
• Criterio de Chvorinov: Aunque simple, fue un precursor clave.
• Funciones de Criterios (Criterion Functions): Modelos simplificados que usan reglas y condiciones empíricas, como la razón de enfriamiento y el gradiente térmico, para predecir regiones propensas a defectos.

Preguntas Frecuentes sobre la Contracción en Piezas Fundidas

1. ¿Qué es la contracción en piezas fundidas?
Es la reducción de volumen que experimenta un metal a medida que se enfría y solidifica, pasando del estado líquido al sólido y luego enfriándose hasta la temperatura ambiente. Si no se compensa adecuadamente, puede generar defectos.

2. ¿Qué defectos principales causa la contracción?
Los defectos más comunes son las cavidades de rechupe (vacíos internos o externos), las grietas en caliente (desgarros durante la solidificación), las grietas en frío (rupturas a bajas temperaturas) y la porosidad por contracción (pequeñas cavidades dispersas).

3. ¿Cómo se previene la contracción en las piezas fundidas?
La principal técnica es el uso de mazarotas, que son reservorios de metal líquido que alimentan la pieza a medida que se contrae. Un diseño metalúrgico adecuado, que incluya la correcta ubicación y dimensionamiento de las mazarotas, es esencial.

4. ¿Qué son los "puntos calientes" y por qué son importantes?
Los puntos calientes son las últimas zonas de la pieza en solidificar. Son críticas porque es donde converge la interfaz líquido-sólido, haciendo que sean los lugares con mayor probabilidad de formación de defectos por contracción y concentración de tensiones residuales.

5. ¿Cómo ayuda la simulación numérica a evitar los defectos de contracción?
La simulación permite a los ingenieros visualizar y predecir el proceso de llenado y solidificación del molde, identificar puntos calientes y zonas propensas a defectos, y optimizar el diseño de las mazarotas y el sistema de alimentación antes de la producción física, ahorrando tiempo y costos.

6. ¿Cuál es la diferencia entre el criterio de Niyama y el de Niyama Adimensional (Ny*)?
Ambos son criterios para predecir porosidad por contracción. El criterio de Niyama tradicional requiere un valor crítico dependiente de la aleación y no da información sobre el tamaño de los poros. El Ny* es una versión mejorada, adimensional, que considera más factores y puede predecir directamente la fracción de volumen de poros, pero no la nucleación de poros ni la porosidad por gases.
