Acero Inoxidable: Clave en el Drenaje de Condensado

En el vasto y complejo mundo de los sistemas de vapor, la gestión eficiente del condensado es un pilar fundamental para garantizar la seguridad, la eficacia energética y la longevidad de los equipos. Una pieza clave en esta ecuación son los purgadores de vapor, dispositivos diseñados para drenar automáticamente el condensado sin permitir el escape de vapor vivo. Sin embargo, su rendimiento y durabilidad dependen en gran medida de los materiales con los que están fabricados, y aquí es donde el acero inoxidable emerge como un protagonista indiscutible.

El condensado, lejos de ser simplemente agua, puede contener impurezas y gases disueltos que lo convierten en un medio potencialmente corrosivo y abrasivo. Por ello, la elección de un acero inoxidable adecuado no es un detalle menor, sino una decisión crítica que impacta directamente en la fiabilidad de toda la instalación. Exploraremos la importancia de este material, los desafíos en la gestión del condensado y cómo la ingeniería moderna ha abordado estas necesidades.

La Crucial Importancia del Drenaje de Condensado

Un drenaje de condensado ineficiente puede desencadenar una serie de problemas graves en un sistema de vapor. El condensado acumulado no solo reduce la eficacia de la transferencia de calor en intercambiadores y tuberías, sino que también puede provocar fenómenos peligrosos y daños estructurales. Es esencial entender que el vapor solo transfiere calor de manera eficiente cuando está en estado gaseoso; la presencia de condensado en el espacio de vapor actúa como una barrera, disminuyendo drásticamente el rendimiento.

Entre los problemas más comunes y destructivos causados por la mala gestión del condensado se encuentran los golpes de ariete. Este fenómeno ocurre cuando el condensado no se retira adecuadamente del camino del vapor de alta velocidad, generando ondas de presión que pueden alcanzar magnitudes destructivas, causando daños a tuberías, válvulas y otros componentes del sistema. Además, el condensado retenido, especialmente si está contaminado con oxígeno o dióxido de carbono, puede acelerar la corrosión en el espacio de vapor, reduciendo significativamente la vida útil de los equipos.

El Rol del Acero Inoxidable en Purgadores de Vapor

La durabilidad de los purgadores de vapor es directamente proporcional a la resistencia de sus materiales a la corrosión y el desgaste. El flujo constante de condensado, a menudo a altas temperaturas y presiones, es un entorno exigente que pone a prueba la integridad de cualquier metal. La experiencia ha demostrado que, si bien el acero inoxidable es un material superior, no todos los grados son igualmente aptos para todas las aplicaciones.

Se ha observado que incluso el acero inoxidable austenítico 304, un material común y generalmente robusto, puede sufrir desgaste cuando se expone de forma continua al flujo de condensado. Esto subraya la necesidad de utilizar aceros inoxidables de un grado superior, diseñados específicamente para ofrecer una mayor resistencia al desgaste y a la corrosión en estas condiciones extremas.

Un ejemplo destacado es el uso de acero inoxidable martensítico de grado 431. Este tipo de acero ha demostrado ser particularmente efectivo en válvulas y asientos de purgadores de boya, ofreciendo una resistencia al desgaste superior que prolonga la vida útil del componente y, por ende, del purgador en su conjunto. En el contexto de los sistemas modernos y el cumplimiento de normativas europeas e internacionales, el acero inoxidable 316L se ha convertido en una elección frecuente para los purgadores, debido a su excelente resistencia a la corrosión y su compatibilidad con diversas aplicaciones industriales.

La selección del grado de acero inoxidable no es arbitraria; debe basarse en un análisis riguroso de las condiciones operativas, incluyendo la temperatura, la presión, la composición del condensado y la presencia de partículas abrasivas. Un material más robusto se traduce en menos mantenimiento, menores pérdidas de energía y una operación más segura.

Tipos de Purgadores de Vapor y sus Desempeños

La elección del purgador adecuado es tan importante como la del material. Cada tipo tiene sus propias ventajas y desventajas, y su idoneidad varía según la aplicación:

Purgadores de Impulso

Estos purgadores tienen una buena capacidad de venteo y no se bloquean por aire. Sin embargo, presentan inconvenientes significativos: no pueden cerrarse del todo, lo que puede causar soplado de vapor con cargas ligeras. Son muy sensibles a la suciedad debido al pequeño espacio entre pistón y cilindro, lo que puede llevar a vibraciones, ruido, golpes de ariete e incluso daños. Además, no funcionan si la contrapresión excede el 40% de la presión de entrada.

Purgadores de Laberinto

Son compactos en relación con su capacidad de descarga y no tienen partes móviles, lo que reduce las averías. Sin embargo, requieren ajuste manual cuando hay variaciones importantes de presión o carga, lo que puede llevar a pérdidas de vapor o anegamiento si el ajuste no es el correcto.

Placa de Orificio

A menudo presentadas como una solución universal, las placas de orificio son esencialmente un orificio fijo. Su principal desventaja es que no pueden adaptarse a los cambios dinámicos del sistema. Tienden a ser subdimensionadas para evitar el paso de vapor, lo que resulta en la obstrucción de la retirada de condensado. Esto reduce la eficacia del proceso, incrementa los gastos de funcionamiento, provoca golpes de ariete y genera corrosión. Aunque se publicitan como duraderas, las piezas expuestas al condensado se desgastan, incluso las de acero inoxidable 304, reforzando la necesidad de materiales de mayor grado como el 431.

Purgadores de Boya-Termostáticos

Considerados entre los más versátiles, son muy resistentes a la suciedad, ya que sus válvulas y asientos están sumergidos en agua, protegiéndolos de partículas superficiales o que se asientan en el fondo. Son ideales para manejar grandes cantidades de condensado y son la única opción que permite incorporar un dispositivo antibloqueo por vapor.

Purgadores Termodinámicos (TD)

Son robustos y compactos, adecuados para condiciones exteriores ya que no les afectan las heladas. Descargan a la temperatura del vapor, lo que los hace eficientes. Sin embargo, pueden requerir eliminadores de aire en paralelo para un arranque rápido.

Purgadores de Cubeta Invertida

Resistentes y duraderos, especialmente en presencia de golpes de ariete. Sin embargo, su orificio de venteo en la boya puede taponarse con suciedad, causando bloqueos por aire. Pueden requerir eliminadores de aire en paralelo.

Purgadores Termostáticos de Presión Equilibrada

Tienen un elemento sensible a la temperatura que permite descargar aire y condensado a una temperatura cercana al vapor. Son adecuados para aplicaciones que requieren eliminación rápida de aire y condensado, pero pueden ser sensibles a la suciedad si la válvula y el asiento no tienen un diseño adecuado.

Desafíos Comunes en la Gestión de Condensado y la Solución con Materiales Robustos

La eficiencia de un sistema de vapor no solo depende de la elección del purgador, sino también de cómo se abordan otros factores críticos. La suciedad, los bloqueos por vapor y el aire son enemigos silenciosos que pueden comprometer seriamente el rendimiento y la seguridad.

La Suciedad y su Impacto

La suciedad, proveniente de arrastres de caldera, corrosión o residuos de instalación, es una causa común de fallos en los purgadores. Los purgadores de descarga intermitente son menos propensos a ser afectados. Los purgadores de boya-termostáticos son notablemente resistentes a la suciedad, lo que los hace una elección preferida en entornos con impurezas. En contraste, los purgadores de impulso y, sobre todo, las placas de orificio, son extremadamente vulnerables, ya que sus pequeños espacios o aberturas fijas se obstruyen fácilmente. La instalación de filtros es imprescindible para proteger los purgadores y el resto del sistema, y el acero inoxidable es el material preferido para estos componentes debido a su resistencia a la corrosión y facilidad de limpieza.

Bloqueos por Vapor

Este problema ocurre cuando el vapor queda atrapado en la línea de condensado, impidiendo que el condensado llegue al purgador. Es común en cilindros secadores con tubos sifón. Los purgadores de boya son los únicos que pueden incorporar un 'dispositivo de bloqueo por vapor' (SLR), una válvula interna que purga el vapor atrapado, permitiendo que el condensado fluya. Esta característica es vital para mantener la eficiencia de procesos como el secado.

Eliminación de Aire

El aire es un pésimo conductor de calor. Cuando se mezcla con el vapor, forma una capa aislante en las superficies de transferencia de calor y reduce la temperatura efectiva de la mezcla de vapor. Esto disminuye drásticamente la eficiencia térmica y puede impedir que se alcancen las temperaturas de proceso requeridas. La presencia de aire también contribuye a la corrosión. Un buen purgador debe ser capaz de eliminar el aire rápidamente al arranque y durante la operación. Los purgadores termostáticos de presión equilibrada y los purgadores de boya-termostáticos son excelentes para esta tarea, a menudo complementados con eliminadores de aire específicos.

Mantenimiento y Comprobación de Purgadores: Un Enfoque Moderno

Un programa de mantenimiento efectivo es crucial para asegurar que los purgadores operen a su máximo rendimiento. Los métodos tradicionales de comprobación, como la escucha o la monitorización de temperatura, a menudo son insuficientes o ambiguos. La tecnología moderna ha avanzado hacia dispositivos que detectan el estado físico del medio por conductividad, ofreciendo diagnósticos precisos e inmediatos, sin la ambigüedad del revaporizado.

El mantenimiento sistemático, que incluye la renovación periódica de las partes internas de los purgadores, es una práctica rentable. Las piezas internas de los purgadores, como las cápsulas de los termostáticos o los discos de los termodinámicos, son relativamente fáciles de reemplazar. El cuerpo del purgador, a menudo de acero inoxidable, tiene una vida útil prolongada, lo que hace que la sustitución de interiores sea una estrategia económica y eficiente. Para purgadores más grandes o en ubicaciones de difícil acceso, la facilidad de sustitución completa del purgador, mediante conectores universales o bridas, es una ventaja considerable.

Aplicaciones Específicas y la Selección del Purgador y Material

La elección del purgador y, por extensión, del material, varía enormemente según la aplicación:

• Equipos de Cocina: En marmitas y hornos, la eliminación de aire y condensado es vital. Los purgadores termostáticos de presión equilibrada son comunes. En sistemas más nuevos o críticos, la necesidad de acero inoxidable 316L es creciente para cumplir normativas y asegurar higiene.
• Calentamiento de Petróleo y Fluidos: Los serpentines en tanques de almacenamiento y los intercambiadores de línea requieren purgadores robustos. Los purgadores de boya-termostáticos son ideales, pero en condiciones de golpes de ariete extremos, los de cubeta invertida son una alternativa. El acero inoxidable es crucial para resistir la corrosión de los hidrocarburos y asegurar la durabilidad.
• Tuberías Encamisadas: Para mantener la temperatura crítica de productos, cada tramo encamisado debe purgarse individualmente. Los purgadores termostáticos de presión equilibrada o TD son comunes, y su cuerpo de acero asegura resistencia a la intemperie.
• Equipos Hospitalarios (Autoclaves y Esterilizadores): La purga y eliminación de aire son críticas. Los purgadores de boya-termostáticos son preferidos para grandes caudales de condensado a baja presión. En este sector, el uso de acero inoxidable es una exigencia creciente para cumplir con normativas de higiene y durabilidad, siendo el 316L una opción frecuente.
• Secadores Industriales: Desde secadores por aire caliente hasta cilindros secadores, la eliminación rápida y eficiente de condensado y aire es vital. Los purgadores de boya-termostáticos son la elección más eficaz, a menudo con dispositivos antibloqueo por vapor. La robustez del acero inoxidable es fundamental para soportar las condiciones operativas.
• Lavanderías y Prensas: En máquinas de planchar y prensas, la eliminación de condensado y aire previene distorsiones y garantiza la calidad del producto. Purgadores termodinámicos, de boya-termostáticos o de presión equilibrada son comunes. En prensas de vulcanización donde la acidez del condensado puede ser un problema, el acero inoxidable es indispensable para resistir la corrosión.
• Equipos de Procesos Industriales: Calderetas, evaporadores y alambiques requieren purgadores de gran capacidad y capacidad de adaptación a variaciones de caudal. Los purgadores de boya-termostáticos son ideales. En entornos con condensados ácidos o contaminados, el acero inoxidable es la única solución viable para la durabilidad del purgador.

Corrosión: Un Enemigo Silencioso

La corrosión es un problema persistente en los sistemas de vapor, exacerbado por la presencia de gases no condensables como el oxígeno y el dióxido de carbono disueltos en el condensado. Si el condensado se anega, estos gases se disuelven en él, creando un "cóctel corrosivo" que ataca intercambiadores de calor, tuberías y accesorios. Una placa de orificio anegada, por ejemplo, no solo no descarga vapor, sino que tampoco permite la salida de estos gases, perpetuando el problema de corrosión.

La mejor práctica de ingeniería es asegurar que el condensado se drene tan pronto como se forma. Los purgadores de tipo boya-termostático son ideales para esto, ya que su diseño permite la descarga automática de condensado y gases no condensables a través de un orificio de venteo. La inversión en purgadores de acero inoxidable de alta calidad, como los de grados 431 y 316L, es una póliza de seguro contra los costosos daños por corrosión y golpes de ariete, superando con creces el costo inicial de un purgador de menor calidad.

Preguntas Frecuentes (FAQ)

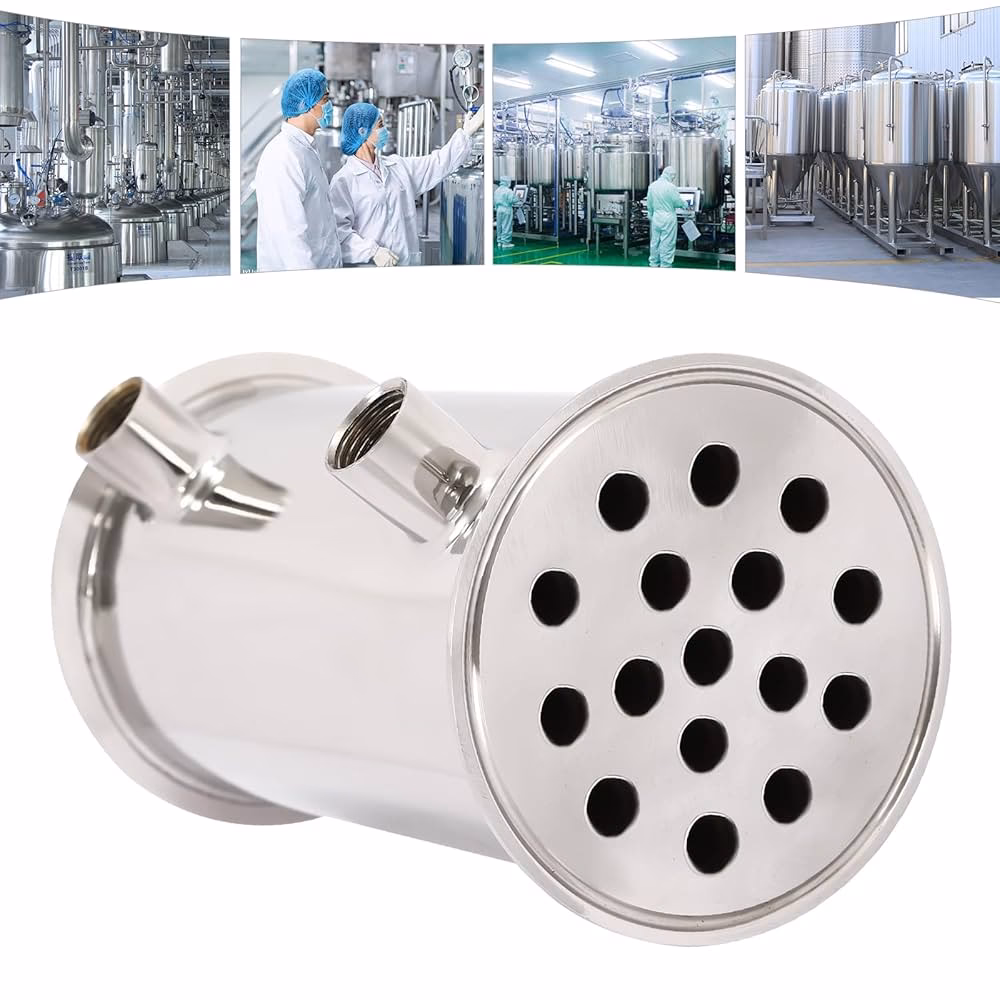

¿Cuál es el mejor acero inoxidable para el flujo de condensado?

Para las válvulas y asientos de purgadores de boya, el acero inoxidable martensítico de grado 431 ofrece una mayor resistencia al desgaste. Para sistemas nuevos y cumplimiento de normativas, el acero inoxidable 316L es la elección preferida por su excelente resistencia a la corrosión y durabilidad general. El 304 puede ser insuficiente para el desgaste.

¿Por qué es tan importante la gestión eficiente del condensado?

Una gestión deficiente del condensado reduce la eficiencia de transferencia de calor, causa corrosión en los equipos, y puede provocar peligrosos golpes de ariete. La eliminación rápida y completa del condensado es vital para la seguridad y el rendimiento del sistema de vapor.

¿Cómo afecta la suciedad a los purgadores de vapor?

La suciedad puede obstruir los purgadores, especialmente aquellos con espacios pequeños como los de impulso o las placas de orificio. Los purgadores de boya-termostáticos y los de presión equilibrada son más resistentes a la suciedad. La instalación de filtros es crucial para proteger los purgadores y prolongar su vida útil.

¿Qué es un golpe de ariete y cómo se puede prevenir?

El golpe de ariete es una onda de presión destructiva causada por el condensado que no se retira adecuadamente de las tuberías de vapor. Se previene con un diseño adecuado del sistema de tuberías, la instalación de purgadores correctos (como los de boya-termostáticos o cubeta invertida que resisten golpes de ariete) y, en algunos casos, sistemas activos de drenaje como bombas/purgadores.

¿Qué problemas causa el aire en un sistema de vapor?

El aire actúa como una capa aislante en las superficies de transferencia de calor, reduciendo drásticamente la eficiencia térmica. También disminuye la temperatura efectiva del vapor y contribuye a la corrosión. Es fundamental eliminarlo rápidamente al arranque y durante la operación.
