Guía Definitiva: Elegir el Tornillo de Acero Inoxidable Ideal

La elección de un tornillo adecuado es una decisión crucial que puede determinar la seguridad y durabilidad de cualquier proyecto, desde una simple reparación doméstica hasta complejas estructuras industriales. Cuando hablamos de fijaciones, el acero inoxidable se destaca por sus propiedades únicas, como su excepcional resistencia a la corrosión y su atractiva estética. Sin embargo, para seleccionar el tornillo de acero inoxidable idóneo, es indispensable comprender la simbología grabada en sus cabezas. Estas marcas, una combinación de letras, números o ambos, no son meros adornos; son el lenguaje técnico que nos revela información vital sobre su fabricación, el material del que están hechos y, fundamentalmente, su resistencia a la tensión. Interpretar correctamente esta simbología es el primer paso para garantizar que la fijación elegida cumpla con los requisitos específicos de la aplicación, asegurando así un ensamblaje seguro y duradero.

La legislación sobre elementos de fijación subraya la importancia de esta simbología al exigir que todos los tornillos lleven el símbolo único del fabricante. Esta marca no solo facilita la identificación, sino que también garantiza la trazabilidad y la responsabilidad en caso de cualquier eventualidad. Sumergirse en el mundo de la simbología de los tornillos es abrir la puerta a un conocimiento que potenciará la calidad y fiabilidad de sus proyectos.

Sistemas de Clasificación: Métrico (ISO) vs. SAE (Inglés/Imperial)

En el ámbito de los elementos de fijación, existen dos sistemas de clasificación predominantes que dictan las especificaciones y mediciones de los tornillos: el sistema métrico, regido por la Organización Internacional de Normalización (ISO), y el sistema SAE (Society of Automotive Engineers), también conocido como Inglés o Imperial. La elección entre uno y otro sistema depende en gran medida de la región geográfica y de las normas de fabricación predominantes. Los tornillos métricos son ampliamente utilizados en Europa y en muchas otras partes del mundo, donde el sistema métrico decimal es el estándar. Por otro lado, los tornillos SAE son más comunes en Norteamérica, especialmente en la industria automotriz y en aplicaciones donde se siguen las normas imperiales.

Es de vital importancia entender que estos dos sistemas no son intercambiables. Las roscas, las unidades de medida (milímetros frente a pulgadas), los pasos de rosca y otras especificaciones difieren significativamente entre ambos. Intentar utilizar un tornillo de un sistema en una tuerca o un agujero roscado del otro sistema no solo resultará en un ajuste incorrecto, sino que también puede dañar las roscas, comprometer la integridad de la unión y, en última instancia, provocar fallas estructurales. Por ello, la identificación precisa del sistema es el primer paso crítico al seleccionar cualquier tornillo.

Sistema SAE (Inglés/Imperial)

Dentro del sistema SAE, los tornillos se clasifican principalmente por grados, los cuales indican su resistencia a la tensión. Esta clasificación se representa visualmente mediante una serie de líneas radiales en la cabeza del tornillo, junto con la marca del fabricante. Cuantas más líneas radiales tenga un tornillo, mayor será su resistencia a la tensión. Es un método visual y directo para evaluar la capacidad de carga de un tornillo.

• Grado 2: Este es el grado más básico y de menor resistencia. Generalmente, solo presenta la marca del fabricante en su cabeza, sin líneas radiales adicionales. Está fabricado con acero al carbono de baja calidad y no recibe tratamiento térmico para endurecimiento. Su bajo costo lo hace ideal para aplicaciones domésticas ligeras, proyectos de bricolaje y usos donde las exigencias de carga son mínimas. Es importante no utilizar tornillos Grado 2 en aplicaciones donde la seguridad estructural o cargas significativas sean un factor.
• Grado 5: Identificable por la marca del fabricante y tres líneas radiales en su cabeza. Los tornillos de Grado 5 están hechos de acero al carbono medio y han sido sometidos a un tratamiento de endurecimiento superficial. Esto significa que son duros por fuera para resistir el desgaste y blandos por dentro para mantener cierta flexibilidad y evitar la fractura frágil. Son una opción robusta y versátil, ampliamente utilizados en la industria automotriz y en maquinaria general donde se requiere una resistencia superior a la del Grado 2. Su resistencia a la tracción aproximada es de 550 MPa.
• Grado 8: El pináculo de la resistencia dentro de los grados SAE comunes, los tornillos Grado 8 se distinguen por seis líneas radiales en su cabeza, además de la marca del fabricante. Están fabricados con acero al carbono alto y han sido completamente tratados térmicamente, lo que les confiere una resistencia excepcional. Son la elección preferida para aplicaciones de alta carga estructural y en la manufactura pesada, donde la fiabilidad y la capacidad de soportar tensiones extremas son críticas. Su resistencia a la tracción aproximada puede superar los 1050 MPa, lo que los hace aptos para entornos muy exigentes.

Tornillos de Acero Inoxidable 18-8 (dentro del contexto SAE)

Cuando hablamos de tornillos de acero inoxidable en el contexto del sistema SAE, una de las composiciones más comunes es el acero inoxidable 18-8. Esta denominación se refiere a una aleación que contiene aproximadamente un 17%–19% de cromo y un 8%–13% de níquel. Esta composición es fundamental para su principal característica: una excelente resistencia a la corrosión en una amplia variedad de entornos. A diferencia de los grados de acero al carbono, los tornillos de acero inoxidable 18-8 no se clasifican por líneas radiales de resistencia a la tensión de la misma manera que los grados 2, 5 o 8. La simbología en la cabeza de estos tornillos puede variar significativamente según el fabricante, ya que no existe una norma universal tan estricta para el marcado de la resistencia en este tipo de material. A menudo, se pueden encontrar marcas que indican el tipo de acero inoxidable (por ejemplo, '18-8', 'SS', o el logo del fabricante), pero no una indicación directa de la resistencia a la tensión como en el carbono. Su resistencia a la tracción típica se sitúa alrededor de los 700 Newton/mm² (700 MPa), lo que los hace adecuados para muchas aplicaciones donde la resistencia a la corrosión es prioritaria sobre la máxima resistencia mecánica.

Dentro del sistema SAE, también encontramos tornillos que cumplen con estándares ASTM (American Society for Testing and Materials), como A307 Grado A y Grado B, A193 Grado B7, y A354 Grado BC y Grado BD. Estos estándares especifican propiedades mecánicas y químicas para aplicaciones muy específicas, a menudo en la industria de la construcción, petroquímica y energética.

Sistema Métrico (ISO)

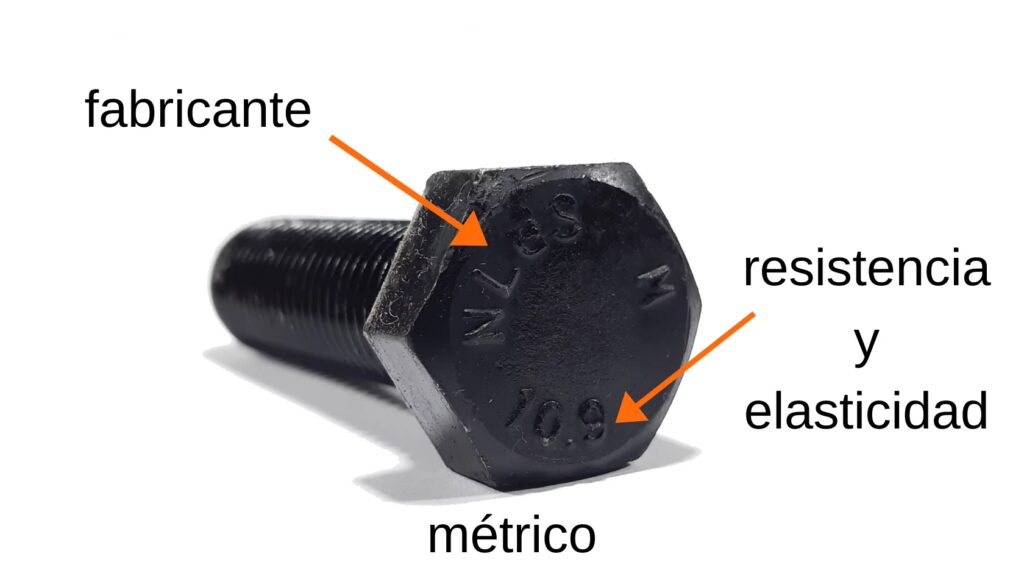

El sistema métrico, estandarizado por la ISO, utiliza una notación de clase que es más fácil de manejar para una amplia variedad de tamaños y aplicaciones. La resistencia de un tornillo métrico se indica mediante dos números separados por un punto, por ejemplo, '8.8', '10.9', o '12.9'. El primer número, multiplicado por 100, representa la resistencia a la tracción nominal en Megapascales (MPa). El segundo número, multiplicado por 10, indica la relación entre la resistencia a la fluencia y la resistencia a la tracción. Por ejemplo, en un tornillo de clase 8.8, la resistencia a la tracción es de 800 MPa y la resistencia a la fluencia es el 80% de 800 MPa, es decir, 640 MPa. Esta escala permite una identificación clara y precisa de las propiedades mecánicas.

• Clase 8.8: Fabricado generalmente de acero al carbono medio, este tipo de tornillo es uno de los más comunes y versátiles. Su designación indica una resistencia a la tracción nominal de 800 MPa y una resistencia a la fluencia nominal de 640 MPa. Aunque es resistente y ampliamente utilizado en aplicaciones generales de ingeniería y automoción, no está diseñado para soportar temperaturas extremas o ambientes altamente corrosivos sin protección adicional. Es una excelente opción para muchas aplicaciones donde se requiere una buena resistencia mecánica sin las exigencias de los grados superiores.
• Clase 10.9: Los tornillos de clase 10.9 están fabricados con acero aleado y han sido sometidos a un tratamiento térmico para mejorar sus propiedades mecánicas. Tienen una resistencia a la tracción mínima de 1040 MPa y una resistencia a la fluencia de 940 MPa. Su mayor resistencia los hace ideales para la industria automotriz, maquinaria pesada y otras aplicaciones donde se requiere una fijación de alta resistencia. Son capaces de soportar cargas significativas y son una mejora considerable con respecto a la clase 8.8 en términos de rendimiento mecánico.
• Clase 12.9: Este es el tornillo más resistente de los grados comunes dentro del sistema métrico. Fabricado con acero aleado de alta calidad y tratado térmicamente, posee una impresionante resistencia a la tracción de 1220 MPa y una resistencia a la fluencia de 1100 MPa. Los tornillos de clase 12.9 se utilizan en las aplicaciones más exigentes, como la construcción naval, la industria del petróleo y el gas, la maquinaria de construcción y en cualquier situación donde las cargas estructurales sean extremadamente altas y la seguridad dependa de la máxima resistencia del elemento de fijación.

Tornillos de Acero Inoxidable A-2 (dentro del contexto Métrico)

En el sistema métrico, los tornillos de acero inoxidable a menudo se designan con códigos como 'A2' o 'A4'. El acero inoxidable A2 es equivalente al acero inoxidable tipo 304, que es la forma más común de acero inoxidable. Al igual que los tornillos de acero inoxidable SAE 18-8, la simbología en la cabeza de los tornillos A2 puede variar según el fabricante y no sigue un patrón de líneas radiales para indicar la resistencia. Su resistencia a la tracción es comparable a la del 18-8, aproximadamente 700 MPa. Se utiliza ampliamente en aplicaciones generales, tanto en interiores como en exteriores, donde la resistencia a la corrosión atmosférica es importante. El acero inoxidable A4, por otro lado, es equivalente al tipo 316, que contiene molibdeno, lo que le confiere una resistencia superior a la corrosión en entornos con cloruros, como aplicaciones marinas o en la industria química. Es crucial especificar si se necesita A2 o A4 dependiendo del ambiente de uso.

Factores Adicionales a Considerar en la Selección de Tornillos de Acero Inoxidable

Más allá del tamaño y la simbología de resistencia, la elección de un tornillo de acero inoxidable adecuado requiere una consideración profunda de varios parámetros mecánicos y ambientales. Estos factores son cruciales para garantizar que la fijación no solo soporte la carga prevista, sino que también resista las condiciones operativas a lo largo de su vida útil.

• Carga de Prueba (Proof Load): Es la carga máxima que un tornillo puede soportar sin sufrir una deformación plástica permanente. Es un umbral crítico que nos indica hasta qué punto podemos apretar un tornillo antes de que comience a estirarse irreversiblemente. Para el acero inoxidable, es fundamental conocer este valor para evitar la sobrecarga y el fallo prematuro.
• Límite Elástico (Yield Strength): Representa la tensión máxima que un material puede soportar antes de que comience a deformarse de forma permanente. Para los tornillos de acero inoxidable, un alto límite elástico es sinónimo de durabilidad bajo cargas repetidas o constantes. Si la tensión aplicada excede este límite, el tornillo se estirará y no volverá a su forma original, comprometiendo la unión.
• Resistencia a la Tracción (Tensile Strength): Es la tensión máxima que el material puede soportar antes de fracturarse. Aunque es un indicador de la resistencia máxima, no es el único factor a considerar, ya que la deformación plástica puede ocurrir mucho antes de alcanzar este punto. Para los tornillos de acero inoxidable, la resistencia a la tracción de 700 Newton/mm² (700 MPa) es un valor típico para grados como el 18-8 (304) o A2. Esto los posiciona como elementos de fijación robustos, aunque generalmente con una menor resistencia a la tracción que los aceros al carbono de alta resistencia (como los grados 8 o 12.9), pero con una ventaja incomparable en resistencia a la corrosión.
• Resistencia a la Corrosión: Este es el factor más distintivo y una de las principales razones para elegir acero inoxidable. No todos los aceros inoxidables son iguales en su resistencia a la corrosión. Los grados 304 (A2) son excelentes para ambientes atmosféricos y agua dulce, pero el 316 (A4) ofrece una resistencia superior a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros como aplicaciones marinas, piscinas o la industria química. Comprender el entorno de aplicación es fundamental para seleccionar el grado de acero inoxidable adecuado y evitar fallos por corrosión.
• Tipo de Acero Inoxidable: Más allá de la nomenclatura 18-8 o A2/A4, es importante conocer las series de acero inoxidable:
  • Austeníticos (Series 200 y 300, ej. 304, 316): No magnéticos, excelentes para la corrosión y la soldabilidad. Son los más comunes para tornillos.
  • Ferríticos (Series 400, ej. 430): Magnéticos, buena resistencia a la corrosión general, pero menos que los austeníticos. Menos comunes para tornillos estructurales.
  • Martensíticos (Series 400, ej. 410): Magnéticos y endurecibles por tratamiento térmico, lo que les confiere mayor resistencia. Se utilizan en tornillos autorroscantes o donde se requiere mayor dureza. Su resistencia a la corrosión es inferior a la de los austeníticos.
• Temperatura de Operación: Las propiedades mecánicas del acero inoxidable pueden verse afectadas por temperaturas extremas. Algunos grados mantienen su resistencia a altas temperaturas, mientras que otros pueden volverse más frágiles a bajas temperaturas.
• Fatiga: Para aplicaciones donde el tornillo estará sometido a cargas cíclicas (repetitivas), la resistencia a la fatiga es crucial. La capacidad del tornillo para soportar ciclos de carga sin fallar es un aspecto de diseño avanzado.
• Compatibilidad Galvánica: Al unir metales diferentes, es vital considerar la corrosión galvánica. El acero inoxidable puede actuar como un cátodo o ánodo dependiendo del metal con el que esté en contacto, acelerando la corrosión de uno de ellos. Es recomendable utilizar tornillos de acero inoxidable con otros componentes de acero inoxidable o con metales de potencial galvánico similar.

La comprensión de estos parámetros, en conjunto con la correcta interpretación de las marcas y la selección del tipo de acero inoxidable, garantiza la elección del elemento de fijación adecuado para cada aplicación, asegurando la seguridad, la durabilidad y la longevidad de la estructura o el ensamblaje.

Tabla Comparativa de Tornillos y sus Propiedades

La siguiente tabla resume las propiedades clave de los tornillos más comunes, ayudando a visualizar las diferencias en resistencia y aplicaciones entre los sistemas SAE y Métrico, incluyendo las consideraciones para el acero inoxidable.

Nota: Los valores de resistencia a la tracción son aproximados y pueden variar ligeramente según el fabricante, el diámetro del tornillo y las especificaciones exactas de la norma aplicable. Siempre consulte las especificaciones del fabricante para datos precisos.

Consultas Habituales sobre Simbología y Elección de Tornillos de Acero Inoxidable

¿Qué significan las líneas en la cabeza de un tornillo SAE?

Las líneas radiales en la cabeza de un tornillo SAE indican su grado de resistencia a la tensión. Cuantas más líneas, mayor es su resistencia. Por ejemplo, Grado 2 no tiene líneas, Grado 5 tiene tres y Grado 8 tiene seis.

¿Cómo identifico un tornillo de acero inoxidable?

Aunque no existe una simbología universal estandarizada por líneas radiales como en los aceros al carbono, los tornillos de acero inoxidable suelen llevar la marca del fabricante y, a menudo, una designación como '18-8', 'SS', 'A2', 'A4' o el logotipo de la aleación. También, una prueba con un imán puede ayudar: los aceros inoxidables austeníticos (304/A2, 316/A4) son generalmente no magnéticos o muy débilmente magnéticos, a diferencia del acero al carbono.

¿Cuál es la resistencia típica de un tornillo de acero inoxidable?

La resistencia a la tracción típica para tornillos de acero inoxidable austeníticos comunes como el 18-8 (Tipo 304) o A2 es de aproximadamente 700 Newton/mm² (700 MPa). Sin embargo, grados como el A4 (Tipo 316) también comparten una resistencia similar, diferenciándose principalmente en su resistencia a la corrosión.

¿Qué significa la marca del fabricante en un tornillo?

La marca del fabricante es un requisito legal y fundamental. Garantiza la trazabilidad del producto y establece la responsabilidad del fabricante en caso de cualquier problema de calidad o seguridad con el tornillo. Es un sello de autenticidad y origen.

¿Cuál es la diferencia principal entre un tornillo métrico y un tornillo SAE?

La principal diferencia radica en sus sistemas de medición y roscado. Los tornillos métricos utilizan milímetros para dimensiones y un paso de rosca especificado en milímetros, mientras que los tornillos SAE utilizan pulgadas y TPI (hilos por pulgada). No son intercambiables y requieren herramientas y tuercas específicas para cada sistema.

¿Cuándo debo elegir un tornillo de acero inoxidable 316 (A4) en lugar de un 304 (A2)?

Debe elegir un tornillo de acero inoxidable 316 (A4) cuando la aplicación esté expuesta a entornos altamente corrosivos, especialmente aquellos con cloruros, como ambientes marinos (agua salada), piscinas, entornos químicos o áreas con exposición a descongelantes. El molibdeno presente en el 316 le confiere una resistencia superior a la corrosión por picaduras y grietas en estas condiciones, donde el 304 podría fallar.

La correcta interpretación de la simbología de los tornillos es fundamental para garantizar la seguridad y el correcto funcionamiento de cualquier ensamblaje. Prestar atención a los detalles y comprender las diferentes clasificaciones, junto con las propiedades específicas del acero inoxidable, es la clave para seleccionar el tornillo adecuado para cada necesidad. Una elección informada no solo prolongará la vida útil de su proyecto, sino que también asegurará su integridad estructural y su fiabilidad a largo plazo.
