Rodillos de Acero Inoxidable: Diseño y Mantenimiento

Los rodillos son componentes omnipresentes y a menudo subestimados en el vasto universo de la maquinaria industrial. Desde el movimiento suave de una línea de producción hasta la deformación precisa de materiales, su función es absolutamente crítica para la eficiencia y el éxito de innumerables procesos. Sin embargo, no todos los rodillos son iguales, y la elección del material es un factor determinante en su rendimiento y durabilidad. En esta guía exhaustiva, nos sumergiremos en el fascinante mundo de los rodillos, con un enfoque particular en el acero inoxidable, un material que ha revolucionado su diseño y fabricación gracias a sus propiedades excepcionales. Exploraremos su importancia, cómo se diseñan y fabrican, y por qué el acero inoxidable se ha convertido en la opción predilecta para las aplicaciones más exigentes, garantizando que encuentre todas las respuestas a sus interrogantes sobre estos componentes vitales.

La Importancia Crucial de los Rodillos en la Industria Moderna

Los rodillos son mucho más que simples cilindros giratorios; son el corazón de la transmisión de movimiento, soporte, guía y transformación en una amplia gama de industrias. Desde sistemas transportadores que mueven materiales pesados en fábricas, hasta equipos de procesamiento de alimentos que exigen la máxima higiene, los rodillos deben ofrecer un rendimiento impecable bajo diversas condiciones. Su diseño y la selección adecuada de materiales son fundamentales para asegurar una estructura robusta, una apariencia impecable, un rendimiento óptimo, una durabilidad prolongada y la seguridad operativa. Comprender las sutilezas en su diseño y fabricación es, por tanto, esencial para cualquier aplicación industrial que dependa de su funcionamiento continuo y eficiente.

Acero Inoxidable: La Elección Ideal para Rodillos de Alto Rendimiento

Cuando se trata de seleccionar el material adecuado para un rodillo, la decisión es crucial y debe considerar la capacidad de carga, el entorno de trabajo, las variaciones de temperatura y las necesidades específicas de la aplicación. Si bien el acero tradicional y las aleaciones de aluminio ofrecen resistencia y durabilidad, el acero inoxidable se destaca como una opción superior para una multitud de entornos, especialmente aquellos que son corrosivos o requieren una limpieza extrema.

Propiedades del Acero Inoxidable en Rodillos

El acero inoxidable, y en ocasiones las aleaciones de titanio, son la elección preferente para rodillos que operan en condiciones adversas o en industrias con estrictos requisitos de higiene, como la alimentaria, farmacéutica y química. Sus propiedades clave incluyen:

• Resistencia a la Corrosión: A diferencia del acero común, que es propenso a la oxidación y el óxido, el acero inoxidable forma una capa pasiva de óxido de cromo que lo protege contra la corrosión causada por la humedad, los productos químicos y otros agentes agresivos. Esta característica es vital para la longevidad del rodillo y para evitar la contaminación de los productos.
• Higiene y Limpieza: Su superficie lisa y no porosa dificulta la adhesión de bacterias y otros contaminantes, lo que facilita enormemente los procesos de limpieza y sanitización, cumpliendo con las normativas más exigentes en industrias sensibles.
• Durabilidad y Resistencia: Aunque es conocido por su resistencia a la corrosión, el acero inoxidable también posee una excelente resistencia mecánica y a la abrasión, lo que le permite soportar cargas significativas y el desgaste continuo inherente a las operaciones de los rodillos.
• Estética: Su acabado brillante y limpio no solo contribuye a la higiene, sino que también ofrece una apariencia profesional y de alta calidad.

Tipos y Funciones de Rodillos: Más Allá de lo Convencible

En el vasto universo de la ingeniería, un rodillo puede ser cualquier componente que gira sobre un eje, desempeñando una función específica. Esta versatilidad se traduce en una multitud de tipos y estructuras, cada uno diseñado para un propósito único. Algunos de los tipos más comunes incluyen:

• Rodillos Transportadores: Facilitan el movimiento de materiales a lo largo de una cinta transportadora.
• Rodillos de Gravedad: Utilizan la fuerza de la gravedad para mover objetos.
• Rodillos Cónicos: Empleados para guiar y alinear productos, especialmente en curvas de sistemas transportadores.
• Rodillos de Agujas: Utilizados en aplicaciones que demandan altas capacidades de carga radial, como en cojinetes.
• Rodillos Formadores: Modifican la forma de los materiales, como en la laminación de vigas.
• Rodillos de Calentamiento/Enfriamiento: Controlan la temperatura de los materiales procesados.
• Rodillos de Medición y Corte: Utilizados para procesos precisos de dimensionamiento y separación.
• Rodillos Alisadores y Guía: Aseguran la uniformidad y la trayectoria correcta de los materiales.
• Rodillos de Accionamiento: Transmiten potencia para mover otros componentes o el producto mismo.

La selección del tipo de rodillo se basa en factores cruciales como la capacidad de carga, la velocidad de operación, el entorno de trabajo, las propiedades del material a manipular, los requisitos de vida útil, las consideraciones de costo y, por supuesto, la naturaleza específica de la aplicación. La flexibilidad en el diseño de rodillos permite una adaptación casi ilimitada a las necesidades industriales, maximizando sus capacidades y funciones extendidas.

Anatomía de un Rodillo: Componentes Clave

Aunque la variedad de rodillos es inmensa, su estructura mecánica fundamental se compone de varios elementos esenciales que trabajan en conjunto para asegurar su funcionamiento óptimo:

1. Cuerpo del Rodillo: Es la parte principal, que soporta la carga de trabajo y la rotación. Comúnmente fabricado con materiales metálicos como hierro fundido o acero, incluyendo el acero inoxidable, puede tener formas cilíndricas o cónicas.
2. Cuello: Conecta el cuerpo del rodillo con el eje, transmitiendo el par. Su diámetro suele ser menor que el del cuerpo y debe poseer suficiente resistencia y rigidez torsional.
3. Eje: La parte giratoria del rodillo, conectada al dispositivo de accionamiento y soportada por cojinetes. Debe estar perfectamente centrado para distribuir las fuerzas de manera uniforme. Los ejes suelen ser de acero o acero inoxidable.
4. Cojinetes: Permiten que el cuerpo del rodillo gire con respecto al eje, soportando fuerzas radiales y axiales. Su capacidad de carga y vida útil son críticas. Los más comunes son los cojinetes deslizantes y de elementos rodantes.
5. Sellos: Evitan la fuga de lubricante de los espacios libres de los cojinetes y excluyen contaminantes externos, protegiendo los componentes internos.
6. Accionamientos: Proporcionan la torsión necesaria al rodillo, como ruedas dentadas o engranajes, y deben coincidir con los requisitos de velocidad y carga.
7. Soportes: Sostienen el peso del cuerpo del rodillo y permiten cierto movimiento, como la expansión térmica, para evitar tensiones.

La geometría de estos componentes, incluyendo el diámetro exterior, el grosor de la pared, la longitud y la conicidad, es cuidadosamente optimizada para mejorar el rendimiento, reducir la fricción y aumentar la eficiencia energética general de la maquinaria.

El Proceso de Fabricación de Rodillos de Acero Inoxidable

La creación de un rodillo de alta calidad es un proceso meticuloso que abarca desde la selección de la materia prima hasta el acabado final, con una serie de pasos críticos para asegurar la precisión y el rendimiento.

Preparación de Materias Primas

El primer paso implica la selección rigurosa del material. Para los rodillos de acero inoxidable, se eligen las aleaciones específicas según la aplicación (ej., 304, 316 para ambientes corrosivos o sanitarios). El acero se corta en las longitudes y formas adecuadas, a menudo como tubos huecos, que luego pueden someterse a soldadura de tapas, mecanizado para el espesor de pared deseado o conformado. En el caso de rodillos compuestos, es común un núcleo metálico (que puede ser de acero inoxidable) cubierto por materiales como poliuretano para proporcionar una superficie de contacto específica, combinando la resistencia interior con propiedades de superficie flexibles.

Procesamiento y Acabado de Precisión

Una vez preparadas las materias primas, los rodillos se procesan para lograr las formas y dimensiones requeridas. Este paso es fundamental para la funcionalidad del rodillo y puede incluir:

• Torneado, Fresado y Rectificado: Para dar forma y alcanzar las tolerancias dimensionales exactas.
• Tratamiento Térmico: Aunque el acero inoxidable tiene propiedades inherentes, ciertos tratamientos térmicos pueden aplicarse para mejorar aún más la dureza, la resistencia al desgaste y la estabilidad dimensional.
• Pulido y Superacabado: Crucial para lograr la rugosidad superficial deseada, que influye en la fricción, el desgaste y la adhesión de materiales. Un acabado espejo es a menudo deseable para rodillos en contacto con productos sensibles.
• Equilibrado: El equilibrado dinámico es esencial para minimizar la vibración a altas velocidades, lo que prolonga la vida útil del rodillo y de la maquinaria adyacente.
• Alivio de Tensiones: Procesos para eliminar las tensiones internas generadas durante el mecanizado, evitando deformaciones futuras.

Tratamientos Superficiales: Optimizando la Durabilidad

Para los rodillos de acero inoxidable, los tratamientos superficiales son clave para potenciar su durabilidad y rendimiento mecánico. Aunque el acero inoxidable ya es resistente a la corrosión, estos tratamientos pueden añadir capas adicionales de protección y funcionalidad:

• Pasivación: Este es un proceso químico vital para los rodillos de acero inoxidable. Consiste en la formación de una capa protectora de óxido de cromo en la superficie, que se regenera continuamente. La pasivación mejora significativamente la resistencia a la corrosión, especialmente en ambientes agresivos.
• Recubrimientos Especiales: Aunque menos común en el cuerpo principal de rodillos de acero inoxidable puro (ya que su superficie es excelente), en ciertos casos se pueden aplicar recubrimientos de cromo duro, cerámica o polímeros para reducir aún más la fricción, mejorar la resistencia al desgaste o proporcionar propiedades antiadherentes.
• Pulverización de Plasma: Para aplicaciones de alta exigencia, la pulverización de plasma puede depositar capas cerámicas o metálicas muy duras en la superficie.

Estos tratamientos no solo extienden la vida útil del rodillo, sino que también reducen los requisitos de mantenimiento y aseguran un rendimiento óptimo en los entornos industriales más exigentes.

Control de Calidad: Garantizando la Fiabilidad y Seguridad

La fiabilidad y seguridad de los rodillos son primordiales. Por ello, se implementan estrictos procedimientos de prueba e inspección en cada etapa del proceso de fabricación para identificar cualquier defecto, discrepancia dimensional o inconsistencia material que pudiera comprometer su rendimiento.

Pruebas e Inspecciones Rigurosas

Los métodos de prueba incluyen:

• Inspección Dimensional: Verificación de las dimensiones del rodillo frente a las tolerancias especificadas con herramientas de alta precisión.
• Equilibrado Dinámico: Detección de inconsistencias en la masa y el centro de gravedad del rodillo a diferentes velocidades, con correcciones mediante la adición o eliminación de peso.
• Prueba de Excentricidad (Runout): Validación de la calidad mediante la detección de datos de excentricidad en círculos de diámetro específico para asegurar una rotación suave y sin vibraciones.
• Prueba de Dureza: Determinación de la dureza del material (ej., Brinell o Rockwell) para asegurar que el rodillo tenga la resistencia adecuada a la compresión y al desgaste.
• Análisis de Materiales: Confirmación de que los materiales utilizados cumplen con las especificaciones químicas y metalúrgicas requeridas.
• Prueba de Carga: Aplicación de cargas controladas para evaluar la capacidad de carga del rodillo y su comportamiento ante la deformación.

Certificaciones y Estándares de la Industria

Los fabricantes de rodillos de alta calidad se adhieren a certificaciones y estándares internacionales para validar la calidad de sus productos. Algunas de las más relevantes incluyen:

• ISO 9001: Garantiza la implementación de sistemas de gestión de calidad que aseguran la entrega consistente de productos que cumplen con los requisitos del cliente.
• RoHS: Restringe el uso de ciertas sustancias peligrosas, crucial para la seguridad ambiental y la salud.
• Normas Internacionales ASTM: Proporcionan directrices y estándares para materiales, procesos y métodos de prueba en la fabricación de rodillos.

Al seleccionar rodillos de fabricantes certificados y que cumplen con estos estándares, las empresas pueden tener plena confianza en la calidad y fiabilidad de los componentes adquiridos.

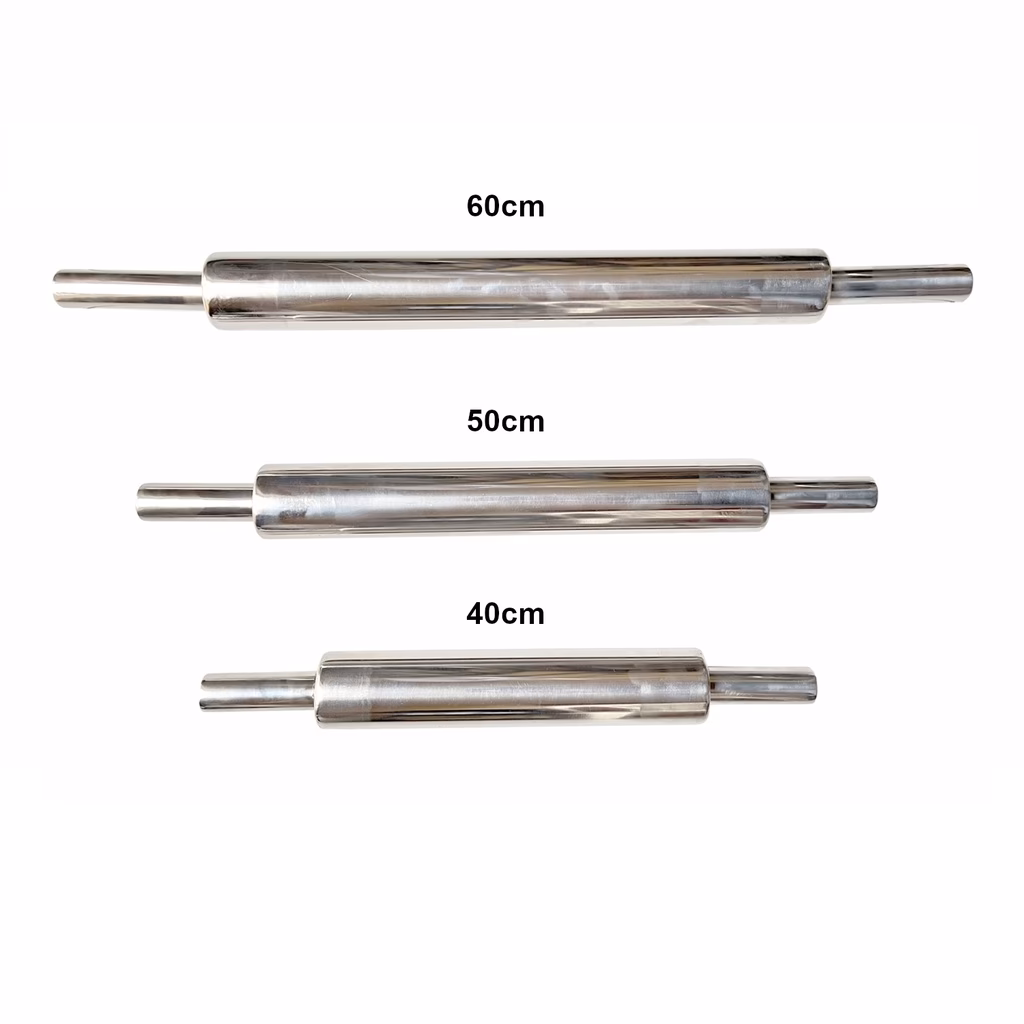

Mantenimiento y Limpieza de Rodillos de Acero Inoxidable

Mientras que los rodillos de acero común deben evitarse debido a su susceptibilidad a la oxidación, los rodillos de acero inoxidable ofrecen una ventaja inherente en términos de mantenimiento y limpieza gracias a su excepcional resistencia a la corrosión y su superficie lisa. Esto reduce significativamente la necesidad de limpiezas agresivas y prolonga su vida útil.

Para la limpieza general de rodillos de acero inoxidable, la clave es la suavidad y la regularidad. Se recomienda utilizar:

• Agua tibia y jabón suave: Para la limpieza diaria de suciedad y residuos no adherentes. Un paño suave o una esponja son ideales para evitar arañazos.
• Detergentes alcalinos suaves: Para residuos más persistentes, especialmente orgánicos o de tintas. Es importante enjuagar abundantemente con agua limpia después de usar cualquier agente de limpieza para evitar manchas o la acumulación de residuos químicos.
• Evitar materiales abrasivos: Cepillos de alambre, estropajos metálicos o limpiadores abrasivos pueden dañar la capa pasiva del acero inoxidable, comprometiendo su resistencia a la corrosión.
• Secado: Secar la superficie con un paño limpio y suave después de la limpieza ayuda a prevenir manchas de agua y mantiene el brillo del acero.

La información proporcionada sobre el agua alcalina a pH 9.5-10.0 y el detergente alcalino 24950 es particularmente relevante para rodillos anilox con recubrimientos de cromo o cerámica, utilizados en la impresión para la limpieza de residuos de tinta. Aunque el acero inoxidable también se beneficia de soluciones alcalinas para la limpieza de grasas y aceites, es crucial adaptar el método de limpieza a los residuos específicos y al acabado superficial del rodillo para asegurar su integridad y rendimiento a largo plazo.

Tabla Comparativa de Materiales Comunes para Rodillos

Preguntas Frecuentes

P: ¿Cuáles son las consideraciones clave al diseñar rodillos para aplicaciones de alta velocidad?

R: Los factores clave incluyen el peso ligero, el equilibrio dinámico, el mecanizado de precisión y la selección cuidadosa de materiales. Además, la optimización de la geometría y los tratamientos de la superficie del rodillo pueden reducir la vibración, disminuir la fricción y mejorar el rendimiento general.

P: ¿Los rodillos de poliuretano son adecuados para aplicaciones de procesamiento de alimentos?

R: Sí, los rodillos de poliuretano se utilizan comúnmente en aplicaciones de procesamiento de alimentos debido a sus propiedades anticorrosión química, resistencia al desgaste y resistencia a la corrosión. Se pueden fabricar de acuerdo con requisitos específicos de grado alimenticio y se pueden mantener según estándares sanitarios. Para casos especiales, se pueden realizar pruebas y certificaciones de terceros.

P: ¿Cuál es el tiempo de entrega típico para la fabricación de rodillos personalizados?

R: Para materiales comunes y requisitos normales, el ciclo de producción suele ser de dos semanas. Para materiales especiales y requisitos de la más alta calidad, es recomendable contactar directamente al equipo de ventas para coordinar los plazos.

P: ¿Se venden rodillos estándar o solo personalizados?

R: Generalmente, somos una empresa de procesamiento que se especializa en trabajos personalizados. No se venden productos que ya tengan clientes existentes para proteger la propiedad intelectual del cliente.

P: ¿Cómo se puede prolongar la vida útil de los rodillos transportadores?

R: Para prolongar la vida útil de los rodillos transportadores, se necesita un mantenimiento regular, una lubricación adecuada y una limpieza constante. Además, el uso de materiales duraderos para los rodillos (como el acero inoxidable en ambientes adecuados) y la implementación de sistemas de sellado eficaces pueden ayudar a reducir el desgaste y extender la vida útil.

P: ¿El diseño de los rodillos afecta la eficiencia energética en aplicaciones industriales?

R: Sí, el diseño de los rodillos tiene un impacto significativo en la eficiencia energética. Al reducir la fricción, optimizar la geometría de los rodillos y utilizar materiales de baja fricción, los ingenieros pueden minimizar las pérdidas de energía y mejorar la eficiencia energética de la maquinaria industrial.

P: ¿Existen consideraciones de seguridad específicas al utilizar rodillos?

R: Sí, las consideraciones de seguridad son fundamentales. Las protecciones adecuadas, los enclavamientos de seguridad y la capacitación correcta de los operadores son vitales para prevenir accidentes y garantizar un entorno de trabajo seguro.

P: ¿Dónde puedo encontrar más información sobre el diseño y la fabricación de rodillos?

R: Puede encontrar más información en sitios web confiables especializados en ingeniería y fabricación industrial. También puede contactar a equipos de ingeniería profesional para asesoramiento específico.

Conclusión

El análisis detallado del diseño y la fabricación de rodillos revela la complejidad inherente a estos componentes, cuya importancia es a menudo subestimada. Al comprender las consideraciones de diseño, la cuidadosa selección de materiales (con el acero inoxidable destacándose como una opción superior para muchos entornos), los intrincados procesos de fabricación y los rigurosos controles de calidad, las empresas pueden asegurar el rendimiento, la fiabilidad y la seguridad de los rodillos en una amplia gama de aplicaciones industriales. Desde los sistemas transportadores que impulsan la logística moderna hasta las guías mecánicas que garantizan la precisión en la manufactura, los rodillos son componentes clave que permiten un funcionamiento eficiente y sin problemas. Con este conocimiento integral, usted estará mejor equipado para tomar decisiones informadas al seleccionar, diseñar y mantener rodillos para sus aplicaciones específicas, maximizando su inversión y asegurando el éxito operativo.
