Expansión de Tubos de Acero Inoxidable: Guía Esencial

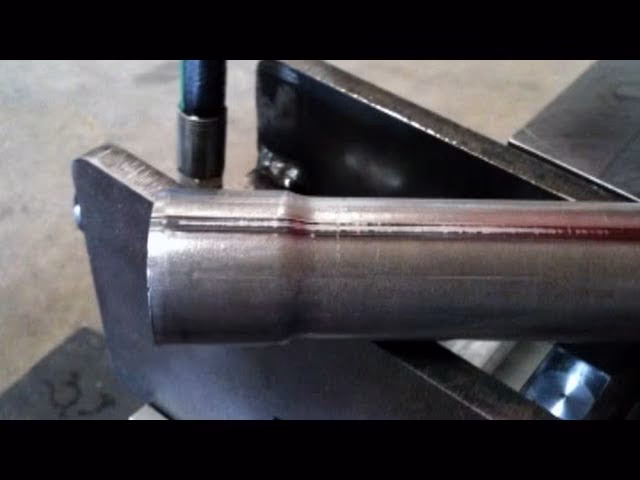

La expansión de tubos es un proceso crítico en la fabricación y mantenimiento de equipos industriales como intercambiadores de calor, condensadores y calderas. Un sellado deficiente puede llevar a fugas, fallos operativos y costosas reparaciones. Cuando se trata de acero inoxidable, la precisión y la calidad de las herramientas son aún más vitales, ya que este material, conocido por su resistencia a la corrosión y durabilidad, requiere un manejo especial para preservar sus propiedades intrínsecas. Este artículo profundiza en las herramientas de expansión de tubos de calidad y los procesos asociados, garantizando resultados óptimos y la máxima integridad del sistema.

El éxito de la expansión de tubos no reside únicamente en la herramienta final que realiza el sellado, sino en una secuencia meticulosa de preparación del orificio. Esta preparación es la base sobre la que se asienta la fiabilidad del sellado y la longevidad del equipo. Ignorar estos pasos preliminares puede comprometer severamente el rendimiento del acero inoxidable, un material que, aunque robusto, es sensible a los daños superficiales y la contaminación durante su manipulación.

La Preparación de Orificios: Un Paso Ineludible para el Acero Inoxidable

Antes de cualquier proceso de expansión, la preparación de los orificios de la placa de tubos es fundamental. Ya sea en un intercambiador de calor, un condensador, un tambor de caldera o una placa de tubos, la calidad de la superficie del orificio determinará la efectividad del sellado. Para el acero inoxidable, esto es crucial para evitar problemas como la corrosión por rendijas o el agrietamiento por tensión inducido por la preparación incorrecta.

Preparación en Intercambiadores de Calor y Condensadores

En el contexto de intercambiadores de calor y condensadores, la preparación de los orificios de la placa de tubos es el primer paso. Se debe asegurar que los orificios estén limpios, lisos y dentro de las tolerancias requeridas. Cualquier imperfección, como rebabas o rayones, puede convertirse en un punto de inicio para la corrosión o una vía de fuga. Las herramientas de escariado y limpieza de alta precisión son esenciales aquí.

Particularidades en Tambores de Caldera y Placas de Tubos

Aunque similar a la preparación en intercambiadores de calor, trabajar con un tambor de caldera o una placa de tubos en una caldera presenta algunas particularidades. Los orificios de los tubos deben taladrarse o agrandarse para cumplir estrictamente con estándares como API, ASME o el Código de Inspección de la Junta Nacional. Estos códigos dictan dimensiones y acabados superficiales específicos que son vitales para la seguridad y eficiencia de las calderas.

Es absolutamente fundamental evitar rayones longitudinales o grietas en el asiento del tubo durante este procedimiento. Para el acero inoxidable, un rayón puede romper la capa pasiva protectora, haciéndolo vulnerable a la corrosión localizada. En casos donde la falta de redondez sea grave, puede ser necesario rolar previamente los orificios de los tubos para restaurar la circularidad y asegurar un ajuste uniforme. Herramientas de bruñido o rodillos de pre-expansión son útiles en estas situaciones.

Antes de insertar los tubos, la limpieza es primordial. Las paredes del orificio del tubo y las ranuras (si las hay) deben limpiarse hasta que quede solo el metal base. Esto significa eliminar por completo aceite, grasa, óxido, suciedad o cualquier otra partícula extraña. Para el acero inoxidable, la presencia de contaminantes orgánicos o partículas férricas puede provocar corrosión galvánica o picaduras.

Una vez que se han preparado los orificios, a menudo se recubren con un compuesto protector para evitar la oxidación, especialmente si no se van a utilizar de inmediato. Sin embargo, antes de la inserción y expansión de los tubos, es imperativo eliminar cualquier resto de este recubrimiento. Adicionalmente, es crucial que todos los extremos de los tubos estén libres de cualquier material extraño o astillas. Un pequeño fragmento puede dañar el asiento del tubo durante la inserción, comprometiendo la calidad del sellado hermético y creando problemas futuros de integridad.

Herramientas de Calidad para la Expansión de Tubos

Las herramientas de expansión de tubos son el corazón del proceso. Su diseño, material y la capacidad de mantener la tolerancia son críticos para lograr una unión fuerte y duradera. Para el acero inoxidable, que puede endurecerse por trabajo y es propenso al agarrotamiento, las herramientas deben ser especialmente robustas y precisas.

Tipos de Herramientas de Expansión

• Expansores de Rodillos: Son los más comunes. Consisten en un mandril cónico que, al girar, fuerza una serie de rodillos contra la pared interna del tubo, expandiéndolo contra el orificio de la placa. La calidad del expansor se mide por la uniformidad de la expansión y la durabilidad de sus rodillos.
• Expansores Paralelos: Utilizan rodillos que se expanden paralelamente al eje del tubo, creando una pared de tubo más uniforme y reduciendo el adelgazamiento. Son ideales para aplicaciones de alta presión y para tubos de acero inoxidable de paredes gruesas.
• Mandriles y Collares: Los mandriles son la parte central del expansor que guía los rodillos. Los collares controlan la profundidad de la expansión. La calidad del mandril es crucial para la vida útil del expansor y la precisión de la expansión.
• Herramientas de Preparación de Orificios: Incluyen escariadores de tubos, cortadores de tubos, herramientas de biselado y desbarbado. Estas herramientas aseguran que el orificio esté perfectamente redondo, liso y sin imperfecciones antes de la expansión.
• Medidores de Diámetro Interno y Externo: Utilizados antes y después de la expansión para verificar las dimensiones y asegurar que se cumplen las tolerancias. Son fundamentales para el control de calidad.
• Lubricantes Específicos para Acero Inoxidable: Aunque no son una herramienta en sí, un lubricante adecuado es vital para la expansión de tubos de acero inoxidable. Reduce la fricción, previene el agarrotamiento (galling) y ayuda a lograr una expansión suave y uniforme sin dañar la superficie del tubo o la herramienta.

Consideraciones de Calidad en las Herramientas

Una herramienta de calidad para la expansión de tubos de acero inoxidable se caracteriza por:

• Materiales de Construcción Superiores: Acero de alta velocidad (HSS) o carburo para los rodillos y mandriles, garantizando una larga vida útil y resistencia al desgaste.
• Diseño Ergonómico y Robusto: Que permita un uso eficiente y minimice el esfuerzo del operador, a la vez que resista las exigencias de entornos industriales.
• Precisión de Fabricación: Tolerancias ajustadas en todas las piezas para asegurar una expansión uniforme y controlada.
• Capacidad de Ajuste y Calibración: Permitir que la herramienta se ajuste para diferentes grosores de pared de tubo y grados de expansión.
• Soporte Técnico y Repuestos: La disponibilidad de repuestos y un buen soporte técnico son indicadores de un fabricante de herramientas de calidad.

Proceso de Expansión Controlada y su Impacto en el Acero Inoxidable

La expansión de tubos de acero inoxidable debe ser un proceso controlado. Una expansión excesiva puede adelgazar la pared del tubo, reducir su integridad estructural y crear tensiones residuales que lo hacen propenso a la corrosión por tensión. Una expansión insuficiente resultará en un sellado débil y propenso a fugas.

Los expansores modernos a menudo incorporan mecanismos de control de torque o de profundidad para garantizar una expansión consistente. Estos sistemas son especialmente beneficiosos para el acero inoxidable, ya que permiten al operador aplicar la fuerza justa para lograr el sellado sin sobreestresar el material. La calibración regular de estas herramientas es tan importante como su mantenimiento.

Después de la expansión, es recomendable realizar una inspección visual y, en algunos casos, pruebas no destructivas como pruebas de fugas con helio o pruebas hidrostáticas para confirmar la calidad del sellado. Esta etapa de verificación es la confirmación final de que todas las herramientas y procesos se han ejecutado correctamente.

Tabla Comparativa: Herramientas Clave y su Aplicación en Acero Inoxidable

Preguntas Frecuentes sobre la Expansión de Tubos de Acero Inoxidable

¿Por qué es tan importante la limpieza previa de los orificios para el acero inoxidable?

La limpieza previa es crucial para el acero inoxidable porque elimina contaminantes (aceite, grasa, óxido, partículas férricas) que pueden causar corrosión galvánica, picaduras o comprometer la capa pasiva del material. Una superficie limpia garantiza un contacto íntimo entre el tubo y la placa, esencial para un sellado duradero.

¿Cómo se evita el rayado longitudinal en el asiento del tubo durante la preparación?

Para evitar rayones longitudinales, se deben utilizar herramientas de corte y escariado afiladas y en buen estado. Es importante aplicar la velocidad de avance y las RPM correctas, así como una lubricación adecuada. El uso de herramientas de bruñido o de pre-rolado puede ayudar a alisar y redondear los orificios antes de la inserción del tubo.

¿Qué normas se deben seguir para la preparación de orificios en calderas?

Para calderas, la preparación de orificios debe cumplir con estándares estrictos como el Código ASME (American Society of Mechanical Engineers) y las directrices de la Junta Nacional de Inspectores de Calderas y Recipientes a Presión (National Board Inspection Code). Estos códigos especifican tolerancias, acabados superficiales y procedimientos de prueba.

¿Es diferente la expansión para acero inoxidable que para otros metales como el cobre o el acero al carbono?

Sí, la expansión de acero inoxidable es más desafiante. El acero inoxidable tiende a endurecerse por trabajo más fácilmente y es propenso al agarrotamiento (galling) si no se lubrica adecuadamente. Requiere herramientas más robustas, lubricantes específicos y un control más preciso del torque o la profundidad para evitar el sobre-expansión y daños al material.

¿Qué riesgos existen si la expansión no se hace correctamente?

Una expansión incorrecta puede llevar a fugas en la unión tubo-placa, adelgazamiento excesivo de la pared del tubo (reduciendo su resistencia), tensiones residuales que pueden causar corrosión por tensión o agrietamiento, y una vida útil reducida del equipo. En aplicaciones críticas como calderas, una expansión deficiente puede resultar en fallas catastróficas.

En resumen, la expansión de tubos de acero inoxidable es un arte y una ciencia que exige herramientas de la más alta calidad y un apego riguroso a los procedimientos establecidos. Desde la meticulosa preparación de los orificios hasta la selección y el uso adecuado de los expansores, cada paso es vital para asegurar la integridad estructural y la eficiencia operativa de los equipos. Invertir en herramientas de calidad y capacitar al personal en las mejores prácticas no es un gasto, sino una inversión que se traduce en mayor seguridad, menor mantenimiento y una vida útil prolongada para sistemas que dependen de la fiabilidad del acero inoxidable.
