Cubicación de Tanques: Precisión Esencial

La gestión eficiente y segura de líquidos y gases a granel es una piedra angular en numerosas industrias, desde la petroquímica hasta la alimentaria. En el corazón de esta gestión se encuentra un proceso fundamental, a menudo subestimado, pero de vital importancia: la cubicación de tanques. Este servicio especializado es mucho más que una simple medición; es la ciencia y el arte de determinar con la máxima precisión la capacidad volumétrica de un tanque en sus diferentes niveles de llenado. En un mundo donde cada litro cuenta, tanto por razones económicas como de seguridad y cumplimiento normativo, entender la cubicación es esencial.

La cubicación es la columna vertebral para una administración de inventario exacta, transacciones comerciales justas y la operación segura de las instalaciones de almacenamiento. Un tanque que no ha sido cubicado correctamente puede llevar a discrepancias significativas en el inventario, pérdidas financieras, incumplimiento de normativas y, en el peor de los casos, a incidentes de seguridad. Este artículo desglosará en profundidad qué implica la cubicación de tanques, por qué es indispensable y cómo se lleva a cabo utilizando metodologías avanzadas reconocidas a nivel mundial.

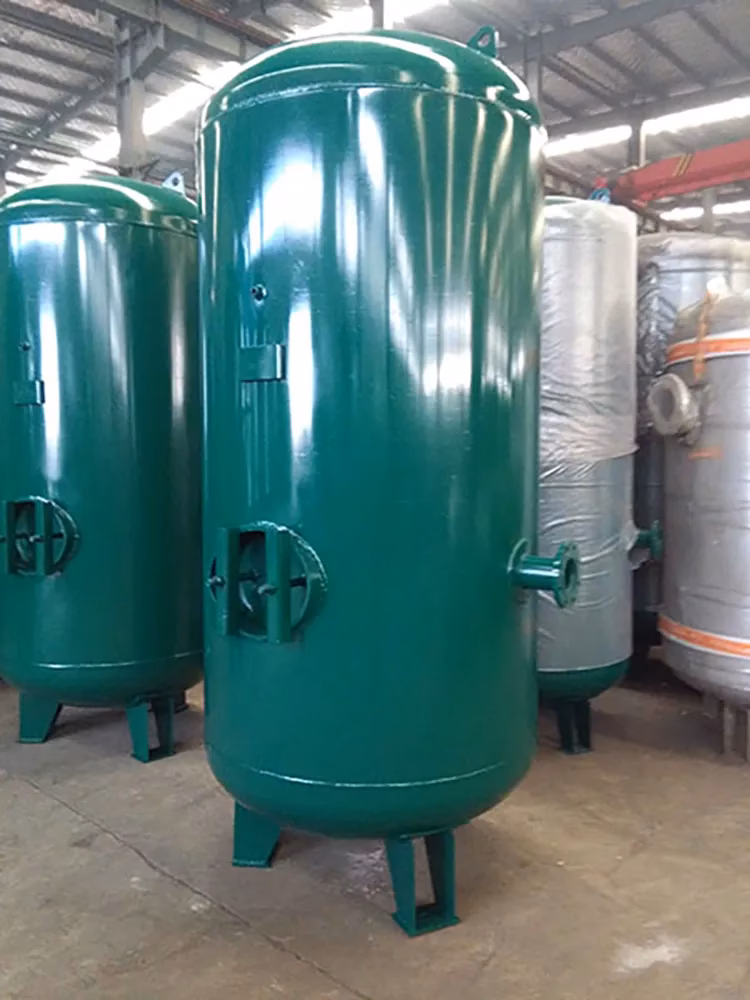

¿Qué es la Cubicación de Tanques? Una Definición Integral

En su esencia, la cubicación de tanques es un servicio técnico y metrológico que implica el relevamiento en campo de las características geométricas de un tanque de almacenamiento. Su objetivo principal es generar una tabla de cubicación, también conocida como tabla de aforo o tabla de calibración, que relaciona el nivel de llenado del tanque con el volumen exacto de producto que contiene. Esta tabla es la herramienta fundamental para el control de inventario, la facturación y la transferencia de custodia.

El proceso de cubicación va más allá de una simple cinta métrica. Se trata de una evaluación exhaustiva que contempla varios aspectos críticos:

• Medición de Desviación de Paredes (Cubicación con Equipo Láser): Los tanques, especialmente los de gran tamaño, pueden sufrir deformaciones o desviaciones en sus paredes debido a la presión del producto, el asentamiento del terreno o el paso del tiempo. La cubicación moderna utiliza equipos láser de alta precisión para mapear estas desviaciones, asegurando que la capacidad real del tanque sea calculada con exactitud, no solo su diseño teórico.
• Topografía del Fondo del Tanque (Cubicación Interna): El fondo de un tanque rara vez es perfectamente plano. Puede tener inclinaciones, deformaciones o acumulación de sedimentos. La topografía interna mide estas irregularidades para determinar el volumen inicial de líquido necesario para cubrir el fondo y cómo estas variaciones afectan el volumen total a diferentes alturas.
• Medición de Accesorios: Elementos internos como tuberías, agitadores, calentadores o soportes ocupan un volumen dentro del tanque. Estos accesorios deben ser medidos y su volumen restado del volumen total del tanque para obtener el volumen neto de producto disponible.

Todo este proceso se lleva a cabo siguiendo estrictos estándares internacionales, como los publicados por el American Petroleum Institute (API) en su Manual of Petroleum Measurement Standards (MPMS). Estas normas garantizan la uniformidad, la confiabilidad y la aceptabilidad de los resultados a nivel global.

¿Por Qué es Indispensable la Cubicación de Tanques?

La necesidad de una cubicación precisa surge de múltiples frentes operativos, económicos y regulatorios. No es un lujo, sino una necesidad operativa y estratégica para cualquier empresa que maneje grandes volúmenes de líquidos o gases.

Aplicaciones Clave del Servicio de Cubicación:

1. Tanques Nuevos: Antes de que un tanque nuevo entre en operación, es imperativo cubicarlos. Aunque se construyan según planos, las tolerancias de fabricación y las condiciones de instalación pueden generar pequeñas desviaciones que impactan significativamente el volumen.
2. Tanques con Tablas de Cubicación Antiguas o Inexistentes: Muchos tanques antiguos pueden tener tablas de cubicación que datan de hace décadas, o incluso ninguna tabla en absoluto. Con el tiempo, la estructura del tanque puede deformarse, las paredes pueden abombarse o contraerse, y el fondo puede asentarse o deformarse. Estas variaciones invalidan las tablas antiguas, haciendo imprescindible una recubicación.
3. Tanques que Han Variado su Geometría: Cualquier evento que altere la forma física de un tanque, como trabajos de mantenimiento mayores, reparaciones estructurales, reubicación, o incluso eventos sísmicos, requiere una nueva cubicación. La integridad de la tabla de aforo está directamente ligada a la geometría del tanque.

Beneficios Críticos de una Cubicación Precisa:

• Control de Inventario Preciso: Permite a las empresas conocer con exactitud la cantidad de producto almacenado, lo cual es fundamental para la planificación de la producción, la logística y la gestión de la cadena de suministro.
• Transacciones Comerciales Justas: Asegura que las cantidades compradas o vendidas sean correctas, eliminando disputas y pérdidas financieras debido a mediciones inexactas. Esto es crucial en la transferencia de custodia.
• Optimización de la Capacidad de Almacenamiento: Al conocer el volumen exacto, las empresas pueden optimizar el uso de sus instalaciones de almacenamiento, evitando llenados excesivos o subutilización del espacio.
• Cumplimiento Normativo y Fiscal: Muchas regulaciones exigen mediciones precisas para fines de impuestos, aranceles y reportes ambientales. Una cubicación adecuada garantiza la conformidad con estas normativas.
• Seguridad Operacional: Previene el sobrellenado, que puede llevar a derrames peligrosos, fugas y riesgos para el personal y el medio ambiente. Conocer la capacidad exacta del tanque es vital para la operación segura.
• Reducción de Pérdidas por Mermas: Las discrepancias en el inventario a menudo se atribuyen a mermas. Una cubicación precisa ayuda a identificar y cuantificar las mermas reales, permitiendo tomar medidas correctivas.

Metodologías de Cubicación Basadas en Estándares API

Los estándares API MPMS son la biblia de la medición de hidrocarburos y otros líquidos a granel. Para la cubicación de tanques cilíndricos verticales, el API ofrece varios métodos reconocidos globalmente. La elección del método a menudo depende del tipo de tanque, su tamaño, accesibilidad y el nivel de precisión requerido.

Principales Métodos de Cubicación API:

• API MPMS, Chapter 2.2A – Calibration of Upright Cylindrical Tanks by the Manual Strapping Method (Método de Medición Manual con Cinta): Este es el método tradicional y el más antiguo. Implica la medición de la circunferencia exterior del tanque a varias alturas utilizando cintas calibradas. Se mide también la altura del tanque, el espesor de las planchas y se toman en cuenta las deformaciones. Aunque es laborioso, sigue siendo un método válido y ampliamente utilizado, especialmente para tanques de menor tamaño o cuando los métodos ópticos no son factibles.
• API MPMS, Chapter 2.2B – Calibration of Upright Cylindrical Tanks Using the Optical Reference Line (Método de la Línea de Referencia Óptica): Este método utiliza instrumentos ópticos, como teodolitos o estaciones totales, para establecer una línea de referencia vertical y medir la distancia desde esta línea a la pared del tanque en múltiples puntos y alturas. Permite detectar con gran precisión las desviaciones de la verticalidad y la circularidad del tanque. Es significativamente más rápido y preciso que el método manual, especialmente en tanques grandes.
• API MPMS, Chapter 2.2D – Calibration of Upright Cylindrical Tanks Using the Internal Electro-Optical Distance Ranging Method (Método de Medición Interna Electro-Óptica por Distancia): Este es uno de los métodos más avanzados y precisos. Se realiza desde el interior del tanque, utilizando equipos láser de barrido 3D (escáneres láser) que capturan millones de puntos de datos de la superficie interna del tanque. Genera un modelo 3D detallado del tanque, permitiendo una cubicación extremadamente precisa que considera todas las irregularidades internas, incluyendo el fondo y los accesorios. Es ideal para tanques de gran diámetro y cuando se requiere la máxima exactitud.

Tabla Comparativa de Métodos de Cubicación

El Proceso de Cubicación: De la Medición al Informe Final

El servicio de cubicación es un proceso metódico que involucra varias etapas, desde la planificación inicial hasta la entrega de la tabla de cubicación final.

1. Planificación y Preparación: Se revisan los planos del tanque, se evalúa la accesibilidad y se selecciona el método de cubicación más adecuado. Se coordinan los permisos de trabajo y las medidas de seguridad.
2. Relevamiento en Campo: El equipo de especialistas se desplaza a la ubicación del tanque y procede con las mediciones utilizando los equipos seleccionados (cintas, teodolitos, escáneres láser). Se toman múltiples lecturas a diferentes alturas y puntos para capturar la geometría completa del tanque. Se miden también los accesorios internos y las irregularidades del fondo.
3. Procesamiento de Datos: Una vez recopilados los datos brutos, se ingresan en software especializado. Estos programas utilizan algoritmos complejos basados en las normas API para calcular los volúmenes correspondientes a cada nivel de altura. Se corrigen las mediciones por temperatura y otras variables ambientales.
4. Generación de la Tabla de Cubicación: El resultado final es una tabla que muestra el volumen de líquido contenido en el tanque para cada incremento de altura (generalmente cada milímetro o centímetro). Esta tabla es el documento oficial que se utilizará para todas las operaciones relacionadas con el volumen del tanque.
5. Informe Técnico: Además de la tabla, se entrega un informe técnico detallado que describe la metodología utilizada, los equipos, los resultados, las desviaciones encontradas y cualquier otra observación relevante.

Preguntas Frecuentes sobre la Cubicación de Tanques

¿Con qué frecuencia debe cubicarse un tanque?

No existe una regla única, pero la recomendación general es recubicar un tanque:

• Después de su construcción inicial.
• Cada 5 a 10 años, o según las políticas internas de la empresa y la criticidad del producto almacenado.
• Después de cualquier reparación estructural mayor, reubicación o alteración de su geometría.
• Si hay discrepancias significativas e inexplicables en el inventario que sugieran un problema con la tabla de cubicación.
• Cuando lo exijan las autoridades reguladoras o para cumplir con auditorías de transferencia de custodia.

¿Qué sucede si un tanque no está cubicado correctamente?

Las consecuencias pueden ser graves:

• Pérdidas Económicas: Imprecisiones en el inventario pueden llevar a comprar más producto del necesario o a vender menos de lo facturado, resultando en pérdidas financieras significativas.
• Riesgos de Seguridad y Ambientales: Un sobrellenado debido a una lectura incorrecta puede causar derrames, incendios, explosiones y contaminación ambiental.
• Incumplimiento Normativo: Multas y sanciones por no adherirse a las regulaciones de medición y reporte.
• Disputas Comerciales: Conflictos con proveedores o clientes por diferencias en las cantidades entregadas o recibidas.
• Ineficiencia Operativa: Dificultad para planificar la producción, programar envíos y optimizar el uso de la capacidad de almacenamiento.

¿Puede cualquier tipo de tanque ser cubicado con estos métodos?

Los métodos API mencionados (2.2A, 2.2B, 2.2D) están específicamente diseñados para tanques cilíndricos verticales de techo fijo o flotante. Otros tipos de tanques (esféricos, horizontales, subterráneos) requieren diferentes metodologías de cubicación, también estandarizadas por API o por otras organizaciones relevantes.

¿Qué es una tabla de cubicación y cómo se utiliza?

Una tabla de cubicación es un documento (generalmente en formato digital o impreso) que lista el volumen exacto de producto contenido en un tanque para cada incremento de altura, desde el fondo hasta la capacidad máxima. Por ejemplo, puede indicar que a una altura de 10.000 mm, el tanque contiene 500.000 litros. Los operadores utilizan esta tabla junto con un sistema de medición de nivel (como una sonda o radar) para determinar el volumen actual de producto en el tanque.

Conclusión: La Inversión en Precisión

La cubicación de tanques es mucho más que un requisito técnico; es una inversión estratégica en la eficiencia operativa, la seguridad industrial y la integridad financiera de cualquier empresa que maneje productos a granel. Al asegurar que cada volumen medido sea exacto y confiable, las organizaciones pueden optimizar sus procesos, cumplir con las normativas más exigentes y, en última instancia, fortalecer su posición en el mercado.

En un entorno industrial cada vez más regulado y competitivo, la precisión en la medición es un diferenciador clave. Contar con tablas de cubicación actualizadas y generadas por profesionales calificados utilizando las metodologías más avanzadas no solo minimiza riesgos, sino que también maximiza el rendimiento, garantizando que cada gota de producto sea contabilizada con la exactitud que su valor merece.
