En el fascinante mundo de la arquitectura y la construcción, la base de cualquier edificación es tan crucial como su diseño final. El zócalo inferior de hormigón emerge como un elemento fundamental, no solo por su función estructural, sino también por su capacidad de dialogar con el entorno natural. Más allá de ser una simple cimentación, este componente se convierte en la piel inicial de la construcción, adaptándose a las particularidades del terreno y sentando las bases para la estabilidad y funcionalidad del espacio.
El Zócalo Inferior de Hormigón: Un Anclaje a la Topografía
El concepto de zócalo inferior de hormigón va más allá de un simple muro de contención. Se refiere a los volúmenes que se elevan sobre espacios previamente excavados, sirviendo como una base sólida y adaptable. En muchos proyectos arquitectónicos, la planta baja de una vivienda se concibe como un verdadero zócalo pétreo, diseñado para armonizar y adaptarse a la topografía existente y a la vegetación circundante. Esta integración permite que, en ciertos puntos, el volumen de la planta baja pueda encontrarse prácticamente enterrado, fusionándose con el paisaje. En otras áreas, este zócalo abraza y contiene el terreno, creando patios abiertos que se conectan directamente con las estancias de esta planta. De esta manera, el zócalo no solo proporciona estabilidad, sino que también define espacios y relaciones entre el interior y el exterior de la edificación.
Paneles y Zócalos Prefabricados: Ventajas y Desafíos Estructurales
A menudo surge la pregunta sobre la diferencia entre un panel y un zócalo de hormigón. Si bien la información proporcionada no establece una distinción directa entre ambos, nos introduce en el vasto universo de los elementos prefabricados de hormigón y sus implicaciones estructurales. El uso de estos elementos se ha vuelto cada vez más común en la construcción moderna, impulsado por una serie de ventajas significativas: la reducción de los plazos de construcción, un menor coste de ejecución gracias al alto grado de industrialización, y la facilidad para la especialización del personal. Sin embargo, su implementación no está exenta de desafíos, especialmente en lo que respecta a la estabilidad lateral y las tolerancias de fabricación y montaje.
En estructuras de edificación, como naves industriales, es habitual encontrar configuraciones formadas por pórticos planos con vigas de canto variable, conocidas como "vigas delta", que apoyan directamente en pilares perimetrales. Sobre estas vigas se disponen las correas. Estos elementos, todos prefabricados, pueden alcanzar luces considerables (25-30m para vigas delta y hasta 10m para correas). Un problema recurrente en estas estructuras es la ausencia de arriostramientos entre pórticos o de mecanismos que garanticen la estabilidad lateral de las vigas y correas, una estabilidad que a menudo queda confiada únicamente a la colocación final del material de cobertura, dejando una situación precaria durante la fase de montaje.
Tipos de Apoyo y la Crucial Importancia de las Tolerancias
El correcto apoyo de las vigas en los pilares es crítico y puede presentar diversas configuraciones. Las dos tipologías más habituales son el apoyo de soporte recto y el apoyo de soporte con velo.
- Apoyo de Soporte Recto: Se caracteriza por la disposición de barras corrugadas o varillas roscadas, a modo de esperas, en los pilares. Estas se introducen en unos pasatubos presentes en las vigas y se rellenan con mortero durante el montaje. Aunque se suelen usar láminas de neopreno para evitar el contacto directo entre viga y pilar, es común encontrar apoyos "a hueso".
- Apoyo de Soporte con Velo: En este esquema, se disponen dos orejetas de hormigón armado de pequeño espesor (6-10cm) en las caras opuestas de los pilares. Estas permiten apoyar directamente las vigas en la cabeza de los pilares, dejando una pequeña holgura para facilitar el montaje. También es habitual el uso de neopreno en el apoyo.
Problemas Derivados de las Tolerancias en el Montaje
Uno de los problemas más frecuentes en el apoyo de vigas mediante la configuración de soporte recto está directamente relacionado con las tolerancias de fabricación y montaje. La Instrucción EHE-08 establece desviaciones admisibles para elementos prefabricados, que son fundamentales para garantizar la correcta ejecución y seguridad de la estructura.
| Tipo de Tolerancia | Descripción | Valores Admisibles (EHE-08) |
|---|---|---|
| Fabricación (Longitud) | En relación a la longitud de la pieza (L) | ± 0,001 L |
| Fabricación (Transversal) | Dimensiones transversales (D) | D ≤ 150 mm: ± 3 mm 150 < D ≤ 500 mm: ± 5 mm 500 < D ≤ 1.000 mm: ± 6 mm D > 1.000 mm: ± 10 mm |
| Montaje (Vertical) | Desviaciones respecto a la vertical (Δ en mm para H en m) | H ≤ 6 m: Δ = ± 24 mm 6 < H ≤ 30 m: Δ = ± 4H (< ± 50 mm) H ≥ 30 m: Δ = ± 5H/3 (< ± 150 mm) |
| Montaje (Lateral) | Desviaciones laterales de piezas en general | Δ = ± 24 mm |
Consideremos un ejemplo práctico: una nave industrial con pórticos planos, vigas prefabricadas de 30m de luz apoyando en pilares de 50x50 cm y 9m de altura. Sumando las tolerancias longitudinal de fabricación de la viga (±30mm), transversal del pilar (±5mm) y la desviación de montaje del pilar (±36mm), se obtiene una desviación total de 71mm. Esto implicaría que los pasatubos deberían tener una dimensión mínima de al menos 14cm en dirección longitudinal. Sin embargo, en la práctica, estos pasatubos rara vez superan los 8cm, lo que representa casi la mitad de lo necesario para absorber las desviaciones.
A esta situación se suman los efectos de retracción y fluencia del hormigón, que generan acortamientos en las vigas y pueden desalinear aún más la posición de los pasatubos o las barras de espera. La realidad ha demostrado que este tipo de unión no es, en general, capaz de absorber las desviaciones de fabricación y montaje, lo que conduce a problemas graves como el apoyo parcial de las vigas sobre los pilares, la imposibilidad de insertar las barras de conexión, o incluso que las vainas queden fuera de la proyección de la viga.
Estos defectos pueden llevar a que el apoyo de las vigas se realice en el borde de la cabeza del pilar, concentrando la reacción en una superficie muy reducida y provocando la rotura o el descantillado del hormigón. En casos extremos, si los tubos no tienen suficiente recubrimiento, puede producirse el arrancamiento del tubo y el fallo del apoyo. En definitiva, el sistema de apoyo de soporte recto, tal como suele proyectarse con las dimensiones de tubos habituales, no está diseñado para absorber las tolerancias inherentes a los elementos prefabricados, lo que compromete gravemente la capacidad para garantizar la estabilidad lateral de las vigas.

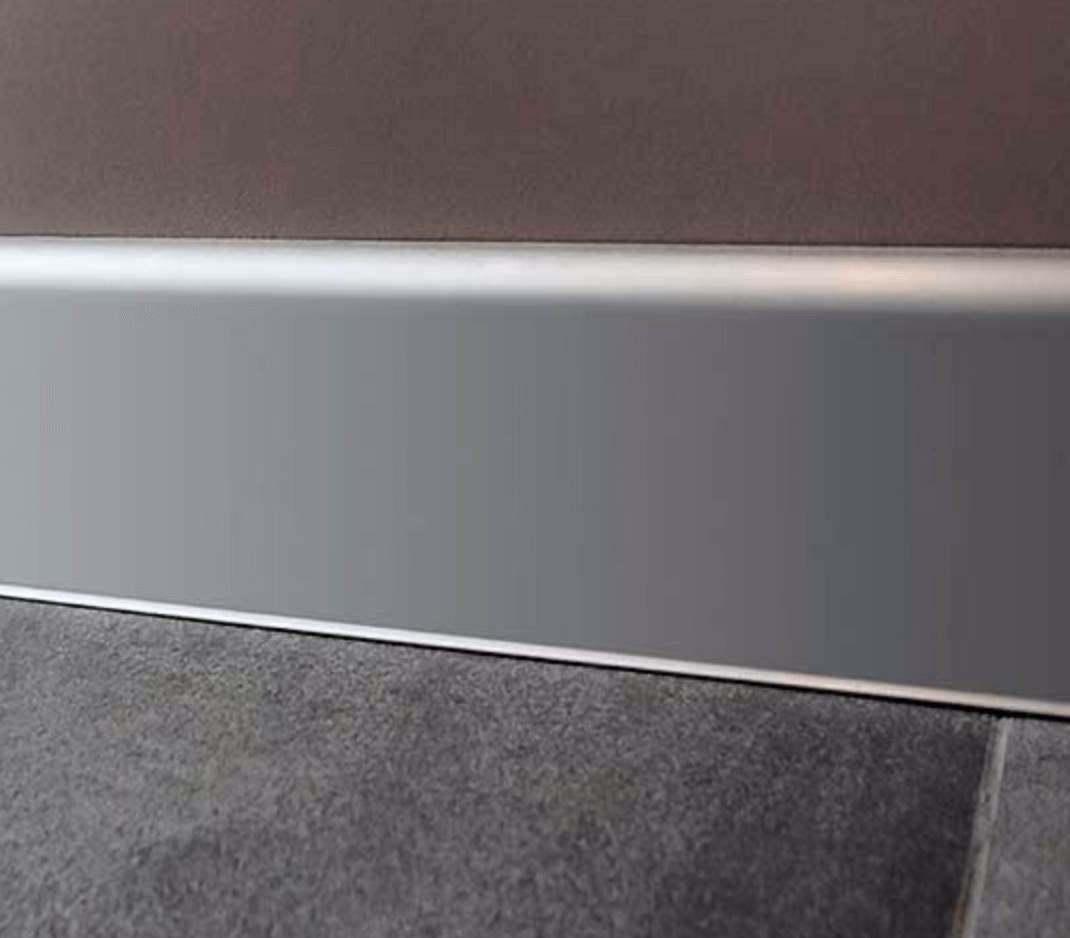

Zócalos Estándar en Hormigón Polímero ULMA: Innovación y Estética
Más allá de las complejidades estructurales, el mercado ofrece soluciones innovadoras para los zócalos, como los zócalos estándar en hormigón polímero de ULMA. Estas piezas representan una alternativa de gran calidad, diseñada para ofrecer tanto funcionalidad como estética en una variedad de aplicaciones. Se fabrican a medida estándar de 130 cm y cuentan con un anclaje inoxidable, una característica crucial que garantiza un amarre óptimo y evita la corrosión de la pieza, prolongando su vida útil y manteniendo su integridad estructural.
Los zócalos de hormigón polímero no solo son competitivos en precio, sino que también ofrecen acabados estéticos superiores, adaptándose a diferentes estilos arquitectónicos. Además, proporcionan una excelente protección contra golpes, lo que los hace ideales para áreas de alto tránsito o donde se requiera una resistencia adicional al impacto. Esta combinación de durabilidad, estética y facilidad de instalación los convierte en una opción atractiva para proyectos que buscan eficiencia y un acabado de alta calidad.
Preguntas Frecuentes sobre Zócalos y Hormigón
- ¿Qué función principal tiene un zócalo inferior de hormigón?
- Su función principal es servir como una base sólida y adaptable para la edificación, elevándose sobre espacios excavados y adaptándose a la topografía y vegetación. Proporciona estabilidad y puede definir la relación entre el interior y el exterior de la planta baja.
- ¿Por qué son importantes las tolerancias en el montaje de elementos prefabricados?
- Las tolerancias son cruciales porque las desviaciones en la fabricación y el montaje pueden impedir el correcto acoplamiento de los elementos estructurales (como vigas y pilares). Esto puede llevar a apoyos parciales, concentraciones de tensión, daños en el hormigón y, en última instancia, comprometer la estabilidad y seguridad de toda la estructura.
- ¿Cuáles son las ventajas de usar elementos prefabricados en la construcción?
- Las principales ventajas incluyen la disminución de los plazos de construcción, un menor coste de ejecución gracias al alto grado de industrialización, y una mayor facilidad para la especialización del personal, lo que puede resultar en una mayor eficiencia y calidad en la obra.
- ¿Qué diferencia hay entre un zócalo de hormigón tradicional y uno de hormigón polímero?
- Un zócalo de hormigón tradicional se refiere al elemento estructural base de hormigón. Un zócalo de hormigón polímero, como los de ULMA, utiliza una matriz de resinas poliméricas en lugar de cemento como aglomerante principal, lo que le confiere propiedades mejoradas como mayor resistencia a la corrosión, acabados estéticos superiores, y mayor resistencia a golpes, siendo a menudo piezas prefabricadas con dimensiones estándar.
- ¿Qué problemas comunes se presentan en los apoyos de vigas prefabricadas?
- Los problemas más comunes incluyen la desalineación de pasatubos y barras de conexión debido a tolerancias y efectos de retracción/fluencia, el apoyo parcial de la viga sobre el pilar, la imposibilidad de coser la junta, el descantillado o rotura del hormigón en la zona de apoyo, y el arrancamiento de tubos por falta de recubrimiento.
El zócalo de hormigón, en sus diversas manifestaciones, es un componente arquitectónico y estructural de inmensa relevancia. Desde su función primordial de anclar una edificación a su entorno y adaptarse a la topografía, hasta la complejidad de los sistemas estructurales prefabricados y la importancia crítica de las tolerancias en su montaje para garantizar la estabilidad, cada aspecto subraya su papel insustituible. La aparición de soluciones innovadoras como el hormigón polímero también demuestra la continua evolución del sector, buscando optimizar la funcionalidad, la estética y la durabilidad de las construcciones. Comprender estos elementos es clave para apreciar la solidez y la ingeniería detrás de cada estructura que nos rodea.
