Conductividad Térmica en Tuberías de Acero

La conductividad térmica es una propiedad fundamental que determina la eficiencia con la que un material puede transferir calor. En el ámbito de la ingeniería y la industria, comprender este coeficiente es crucial, especialmente cuando se trata de materiales tan versátiles y ampliamente utilizados como el acero y, en particular, el acero inoxidable. Las tuberías fabricadas con estos materiales son componentes esenciales en una vasta gama de aplicaciones, desde sistemas de calefacción y refrigeración hasta complejos procesos químicos y petroquímicos. Por ello, conocer su capacidad para conducir o aislar el calor no es solo una curiosidad técnica, sino una necesidad para el diseño, la seguridad y la optimización del rendimiento.

Este artículo se adentrará en el concepto de la conductividad térmica, explorará su relevancia en las tuberías de acero inoxidable y detallará cómo factores como la composición del material y la temperatura pueden influir en este importante coeficiente. Prepárate para desentrañar los secretos detrás de la transferencia de calor en uno de los materiales más ingeniosos de la era moderna.

¿Qué es el Coeficiente de Conductividad Térmica?

El coeficiente de conductividad térmica, a menudo representado por la letra 'k' o 'λ', es una medida de la capacidad de un material para conducir el calor. En términos sencillos, indica la cantidad de calor que puede pasar a través de una unidad de área de un material en una unidad de tiempo, cuando existe una diferencia de temperatura a través de una unidad de espesor. Se expresa comúnmente en vatios por metro Kelvin (W/(m·K)) o vatios por metro grado Celsius (W/(m·°C)), ya que un cambio de un Kelvin es equivalente a un cambio de un grado Celsius.

Un material con un alto coeficiente de conductividad térmica es un buen conductor de calor, lo que significa que el calor se moverá rápidamente a través de él. Ejemplos clásicos incluyen metales como el cobre y el aluminio. Por el contrario, un material con un bajo coeficiente es un mal conductor de calor o un buen aislante térmico, como el aire o los polímeros. Esta propiedad es inherente a cada material y depende de su composición atómica y estructura molecular, que dictan la facilidad con la que los electrones libres o las vibraciones atómicas pueden transportar energía térmica a través del material.

En el contexto de las tuberías, la conductividad térmica es vital. Una tubería diseñada para transferir calor, como en un intercambiador de calor, se beneficiará de un material con alta conductividad. Por otro lado, una tubería que busca minimizar la pérdida o ganancia de calor, como las utilizadas para transportar fluidos criogénicos o vapor a alta temperatura, requerirá materiales con baja conductividad o la adición de aislamiento.

Factores que Influyen en la Conductividad Térmica del Acero Inoxidable

El acero inoxidable es una aleación de hierro con un mínimo del 10.5% de cromo, lo que le confiere su resistencia a la corrosión. Sin embargo, los elementos de aleación adicionales como el níquel, el molibdeno y el manganeso no solo mejoran sus propiedades mecánicas y de corrosión, sino que también tienen un impacto significativo en su conductividad térmica. A diferencia del acero al carbono puro, que tiene una conductividad térmica relativamente alta, el acero inoxidable tiende a tener una conductividad térmica más baja debido a la presencia de estos elementos aleantes.

• Composición Química: La adición de cromo, níquel y otros elementos en el acero inoxidable perturba la estructura cristalina del hierro y reduce la movilidad de los electrones. Dado que los electrones son los principales portadores de energía térmica en los metales, esta reducción en su movilidad disminuye la capacidad general del material para conducir el calor. Por ejemplo, los aceros inoxidables austeníticos (como los grados 304 y 316), que contienen cantidades significativas de níquel y cromo, generalmente tienen una conductividad térmica más baja que los aceros inoxidables ferríticos o martensíticos, que tienen una menor proporción de estos elementos aleantes.
• Temperatura: La conductividad térmica de la mayoría de los metales, incluido el acero inoxidable, varía con la temperatura. Para muchos metales, la conductividad térmica tiende a disminuir a medida que aumenta la temperatura debido a un mayor desorden en la red cristalina que dificulta el movimiento de los electrones. Sin embargo, para algunos grados de acero inoxidable, especialmente a temperaturas elevadas, la conductividad puede aumentar ligeramente debido a otros mecanismos de transferencia de calor, como la vibración de la red. Es crucial considerar el rango de temperatura de operación al seleccionar el tipo de acero inoxidable para una aplicación específica.
• Microestructura: La microestructura del acero, que puede ser modificada por tratamientos térmicos y procesos de fabricación, también puede influir en su conductividad térmica. Por ejemplo, la presencia de fases precipitadas o defectos en la red cristalina puede afectar la trayectoria de los electrones y, por lo tanto, la transferencia de calor.
• Densidad: Aunque menos influyente que la composición, las variaciones en la densidad del material pueden tener un efecto menor en su conductividad.

En resumen, la conductividad térmica del acero inoxidable no es un valor fijo, sino que depende de su grado específico y de las condiciones de operación, principalmente la temperatura. Esta variabilidad hace que la selección del tipo correcto de acero inoxidable sea una tarea crítica para los ingenieros.

Coeficiente de Conductividad Térmica para Acero y Acero Inoxidable

Como se mencionó anteriormente, el coeficiente de conductividad térmica de los metales varía significativamente. Para el acero en general, un valor aproximado es de alrededor de 50 W/(m·K). Sin embargo, es vital diferenciar entre el acero al carbono y las diversas aleaciones de acero inoxidable, ya que sus propiedades térmicas son distintas.

El acero inoxidable, debido a sus elementos aleantes, especialmente el cromo y el níquel, tiene una conductividad térmica generalmente más baja que el acero al carbono. Esto es una característica distintiva que lo hace adecuado para ciertas aplicaciones y menos ideal para otras donde se requiere una alta transferencia de calor.

• Acero al Carbono: Aproximadamente 45 - 55 W/(m·K)
• Acero Inoxidable Austenítico (ej. 304, 316): Típicamente entre 15 - 20 W/(m·K). Estos grados son los más comunes y tienen una conductividad significativamente más baja que el acero al carbono.
• Acero Inoxidable Ferrítico (ej. 430): Generalmente entre 20 - 25 W/(m·K). Su conductividad es un poco más alta que la de los austeníticos pero aún inferior a la del acero al carbono.
• Acero Inoxidable Martensítico (ej. 410): Similar a los ferríticos, con valores alrededor de 20 - 25 W/(m·K).

Es importante destacar que estos valores son aproximados y pueden variar ligeramente según la fuente, la composición exacta de la aleación y la temperatura a la que se realiza la medición. Para aplicaciones críticas, siempre se deben consultar las especificaciones técnicas proporcionadas por el fabricante del material.

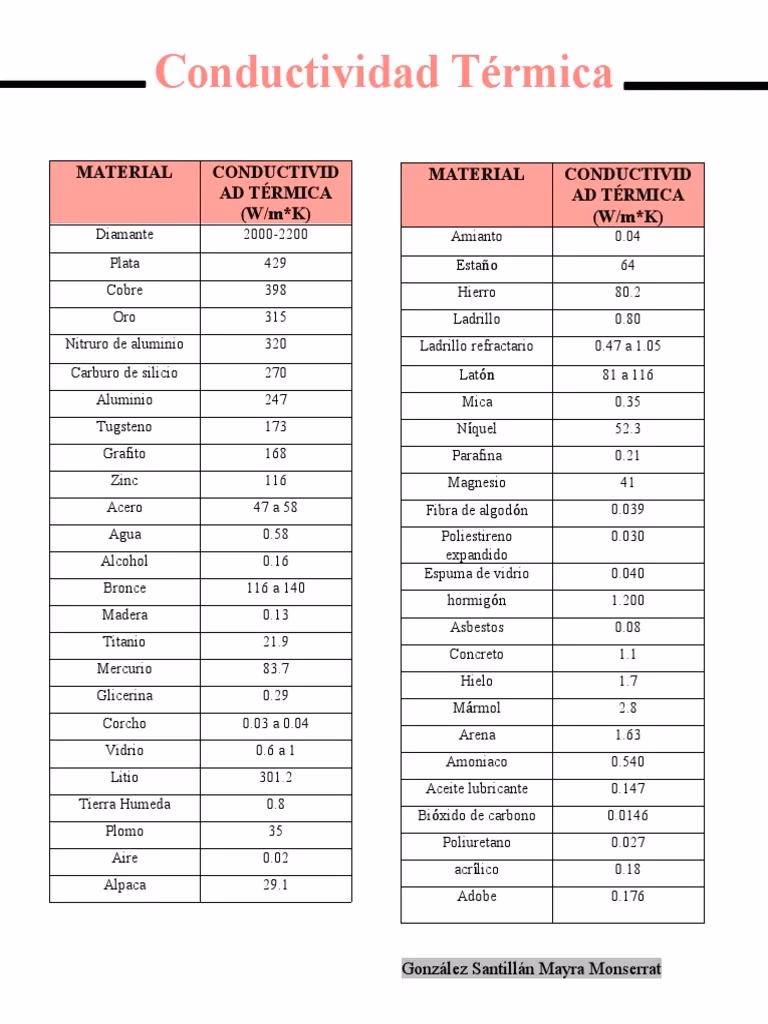

Tabla Comparativa de Conductividad Térmica

Para contextualizar, veamos cómo se compara la conductividad térmica del acero y el acero inoxidable con otros materiales comunes:

Como se puede apreciar, el cobre es el campeón indiscutible en conductividad térmica, seguido de cerca por el aluminio. El acero, en general, se sitúa en un rango intermedio, mientras que el acero inoxidable se encuentra en el extremo inferior de los metales conductores, acercándose más a las propiedades de un aislante si se compara con el cobre o el aluminio.

¿Cómo se Mide la Conductividad Térmica?

La medición de la conductividad térmica es un proceso complejo que requiere equipos especializados y un control preciso de las condiciones. Existen varios métodos estandarizados para determinar este coeficiente en materiales sólidos, cada uno adecuado para diferentes rangos de temperatura y tipos de materiales. Aunque el texto proporcionado no detalla un método específico, podemos describir los principios generales.

Los métodos de medición se dividen principalmente en dos categorías: métodos de estado estacionario y métodos transitorios.

• Métodos de Estado Estacionario: Estos métodos implican mantener una diferencia de temperatura constante a través de una muestra del material y medir el flujo de calor resultante una vez que el sistema ha alcanzado un equilibrio térmico. El calor que atraviesa la muestra se calcula a partir de la potencia de entrada al calentador y las pérdidas de calor. Ejemplos incluyen el método de la placa caliente guardada y el método del flujo de calor. Son precisos pero requieren un tiempo considerable para alcanzar el estado estacionario.
• Métodos Transitorios: Estos métodos implican introducir una perturbación térmica en la muestra y medir la respuesta de temperatura a lo largo del tiempo. No requieren alcanzar un estado estacionario, lo que los hace más rápidos. El método de la aguja caliente (para fluidos y materiales blandos) y el método del hilo caliente (para sólidos) son ejemplos comunes. Son útiles para una amplia gama de materiales y temperaturas.

Independientemente del método, la precisión de la medición depende en gran medida de controlar factores como la uniformidad de la temperatura, la eliminación de pérdidas de calor no deseadas y el contacto térmico adecuado entre la muestra y los sensores. Los resultados obtenidos son cruciales para el diseño y la selección de materiales en ingeniería térmica.

Importancia de la Conductividad Térmica en Tuberías de Acero Inoxidable

La conductividad térmica del acero inoxidable juega un papel fundamental en numerosas aplicaciones donde las tuberías son protagonistas. Entender esta propiedad es clave para optimizar el rendimiento, la eficiencia energética y la seguridad de los sistemas.

• Intercambiadores de Calor: En aplicaciones como intercambiadores de calor, donde el objetivo es transferir calor de un fluido a otro a través de las paredes de la tubería, una alta conductividad térmica es deseable. Si bien el acero inoxidable tiene una conductividad más baja que el cobre o el aluminio, su excepcional resistencia a la corrosión lo convierte en la elección preferida para entornos agresivos, a menudo compensando su menor conductividad con un mayor espesor o área de superficie.
• Aislamiento y Contención: Por otro lado, en sistemas donde se busca mantener la temperatura de un fluido, minimizando la pérdida o ganancia de calor, una baja conductividad térmica es ventajosa. Las tuberías de acero inoxidable se utilizan para transportar fluidos a temperaturas extremas (muy altas o muy bajas, como en aplicaciones criogénicas) y su inherente baja conductividad ayuda a reducir la transferencia de calor no deseada a través de sus paredes, aunque a menudo se complementa con aislamiento adicional.
• Sistemas de Calefacción y Refrigeración: En la industria alimentaria, farmacéutica y de bebidas, las tuberías de acero inoxidable son omnipresentes. Su conductividad térmica influye en la rapidez con la que los productos se calientan o enfrían durante el procesamiento, lo cual es crítico para la calidad y la seguridad del producto.
• Procesos Químicos y Petroquímicos: La resistencia a la corrosión del acero inoxidable es su principal ventaja en estos sectores. La conductividad térmica debe ser considerada para el control de la temperatura en reactores y líneas de transporte donde las reacciones químicas son sensibles a las variaciones de temperatura.
• Construcción y Arquitectura: Aunque menos crítica, la conductividad térmica también puede influir en el rendimiento de sistemas de calefacción radiante o en la eficiencia energética de edificios donde se utilizan tuberías de acero inoxidable para la distribución de agua caliente o fría.

La elección del grado de acero inoxidable para una tubería específica dependerá en gran medida del equilibrio entre sus propiedades de corrosión, resistencia mecánica y, por supuesto, su conductividad térmica en relación con los requisitos de la aplicación.

Aplicaciones de Tuberías de Acero Inoxidable y Consideraciones Térmicas

Las tuberías de acero inoxidable son componentes vitales en una infinidad de industrias, y su comportamiento térmico es un factor determinante en su diseño y operación. A continuación, se detallan algunas aplicaciones clave y las consideraciones térmicas asociadas:

• Intercambiadores de Calor y Serpentines de Calefacción/Refrigeración:
  En estos equipos, el objetivo principal es la transferencia eficiente de calor. Aunque el acero inoxidable tiene una conductividad térmica más baja que el cobre o el aluminio, su resistencia superior a la corrosión en ambientes agresivos lo convierte en el material preferido. Para compensar la menor conductividad, los diseñadores pueden aumentar el área de la superficie de intercambio o el espesor de la pared de la tubería, o bien utilizar grados específicos con conductividad ligeramente superior. La durabilidad y la higiene que ofrece el acero inoxidable son a menudo más importantes que la máxima eficiencia térmica bruta.
• Sistemas Criogénicos y de Baja Temperatura:
  Las tuberías de acero inoxidable son ideales para el transporte de gases licuados como el nitrógeno, el oxígeno o el gas natural licuado (GNL) a temperaturas extremadamente bajas. En estas aplicaciones, una baja conductividad térmica es una ventaja, ya que ayuda a minimizar la ganancia de calor del ambiente hacia el fluido frío, reduciendo así la evaporación y manteniendo la integridad del producto. Los grados austeníticos, como el 304L y el 316L, son particularmente adecuados debido a su excelente ductilidad a bajas temperaturas y su menor conductividad térmica.
• Líneas de Vapor y Fluidos a Alta Temperatura:
  En plantas de energía, refinerías y otras instalaciones industriales, las tuberías de acero inoxidable transportan vapor a alta presión y otros fluidos calientes. Aquí, la conductividad térmica es importante para el diseño del aislamiento. Aunque el acero inoxidable por sí mismo no es un aislante excelente, su conductividad relativamente baja en comparación con otros metales reduce la cantidad de aislamiento necesaria para mantener la temperatura del fluido y proteger al personal. Además, su resistencia a la fluencia y a la oxidación a altas temperaturas es crucial.
• Industria Alimentaria y Farmacéutica:
  La higiene es primordial en estas industrias. Las tuberías de acero inoxidable son el estándar debido a su superficie lisa, fácil limpieza y resistencia a la corrosión por productos químicos y alimentos. En procesos como la pasteurización o la esterilización, donde el control preciso de la temperatura es vital, la conductividad térmica de la tubería influye en la velocidad del proceso de calentamiento o enfriamiento del producto.
• Sistemas de Tuberías Subterráneas o Enterradas:
  En algunas aplicaciones, las tuberías de acero inoxidable pueden ser enterradas o sumergidas. La conductividad térmica del material de la tubería, junto con la del suelo o el medio circundante, influye en la transferencia de calor entre el fluido y el entorno, lo que puede ser relevante para prevenir la congelación o el sobrecalentamiento.

En cada una de estas aplicaciones, la consideración cuidadosa de la conductividad térmica del acero inoxidable, junto con sus otras propiedades mecánicas y de corrosión, es esencial para garantizar un diseño seguro, eficiente y de alto rendimiento.

Desafíos y Consideraciones de Diseño

Cuando se trabaja con tuberías de acero inoxidable y se considera su conductividad térmica, los ingenieros se enfrentan a varios desafíos de diseño que deben abordarse meticulosamente:

• Dilatación Térmica: Los materiales se expanden y contraen con los cambios de temperatura. El acero inoxidable, aunque con una conductividad térmica moderada, tiene un coeficiente de expansión térmica que debe ser cuidadosamente considerado en sistemas de tuberías largos o en aquellos sujetos a grandes fluctuaciones de temperatura. Si no se maneja adecuadamente, la dilatación puede generar tensiones significativas que podrían llevar a fallas estructurales.
• Pérdidas de Calor y Ganancias de Calor: En aplicaciones donde la eficiencia energética es clave, como en sistemas de vapor o criogénicos, la conductividad térmica de la tubería de acero inoxidable, aunque relativamente baja para un metal, debe ser complementada con aislamiento térmico adecuado para minimizar las pérdidas o ganancias de calor no deseadas. El diseño del aislamiento debe tener en cuenta el grosor de la tubería y el diferencial de temperatura.
• Diseño de Intercambiadores de Calor: Para maximizar la transferencia de calor en intercambiadores que utilizan tubos de acero inoxidable, los diseñadores a menudo deben optimizar otros parámetros, como la velocidad del flujo de los fluidos, el área de la superficie de intercambio y la configuración geométrica de los tubos (por ejemplo, tubos aleteados para aumentar la superficie).
• Costos y Rendimiento: La elección del grado de acero inoxidable también implica un equilibrio entre el costo y el rendimiento. Un grado con menor conductividad puede ser más caro, pero podría reducir la necesidad de aislamiento adicional en ciertas aplicaciones, o viceversa. La evaluación del costo total del ciclo de vida es fundamental.
• Estándares y Normativas: Las industrias a menudo tienen normativas estrictas sobre el diseño y los materiales de las tuberías, especialmente en lo que respecta a la seguridad y la eficiencia energética. Los ingenieros deben asegurarse de que el diseño de las tuberías, incluyendo la consideración de su conductividad térmica, cumpla con todos los códigos y estándares aplicables.

La interacción de la conductividad térmica con otras propiedades del material y las condiciones de operación requiere un enfoque integral en el diseño de sistemas de tuberías de acero inoxidable, buscando siempre el equilibrio óptimo entre eficiencia, seguridad y economía.

Preguntas Frecuentes sobre la Conductividad Térmica de Tuberías de Acero Inoxidable

¿Cuál es la conductividad térmica típica de una tubería de acero inoxidable?

La conductividad térmica de las tuberías de acero inoxidable varía según el grado específico. Para los grados austeníticos (como 304 o 316), que son los más comunes, el valor suele oscilar entre 15 y 20 W/(m·K). Los grados ferríticos y martensíticos pueden tener valores ligeramente superiores, de 20 a 25 W/(m·K).

¿Cómo se compara la conductividad térmica del acero inoxidable con la del acero al carbono?

El acero inoxidable generalmente tiene una conductividad térmica significativamente más baja que el acero al carbono. Mientras que el acero al carbono puede tener un coeficiente de conductividad de alrededor de 50 W/(m·K), el acero inoxidable se sitúa en un rango de 15 a 25 W/(m·K) debido a la presencia de elementos aleantes como el cromo y el níquel.

¿Por qué es importante la conductividad térmica para las tuberías?

Es crucial para el diseño de sistemas donde el calor es un factor. En intercambiadores de calor, se busca una alta conductividad para transferir calor eficientemente. En sistemas de aislamiento, se prefiere una baja conductividad para minimizar las pérdidas o ganancias de calor. También influye en la dilatación térmica y el rendimiento general del sistema.

¿La temperatura afecta la conductividad térmica del acero inoxidable?

Sí, la conductividad térmica del acero inoxidable varía con la temperatura. Para la mayoría de los grados, tiende a disminuir a medida que aumenta la temperatura hasta cierto punto, aunque esta relación puede ser compleja y depender del rango de temperatura y la composición exacta del grado.

¿Es el acero inoxidable un buen material para la transferencia de calor?

En comparación con metales como el cobre o el aluminio, el acero inoxidable no es un conductor de calor tan eficiente. Sin embargo, su excepcional resistencia a la corrosión, su durabilidad y su capacidad para operar en una amplia gama de temperaturas y ambientes agresivos lo hacen indispensable en muchas aplicaciones de transferencia de calor donde otros metales no serían viables.

Conclusión

La conductividad térmica es una propiedad intrínseca que define el comportamiento de los materiales frente a la transferencia de calor. En el caso de las tuberías de acero inoxidable, comprender este coeficiente es de vital importancia para el diseño y la optimización de innumerables sistemas industriales y comerciales. Hemos visto que, aunque el acero inoxidable no es el material más conductivo térmicamente en comparación con metales como el cobre o el aluminio, su conductividad moderada (típicamente entre 15 y 25 W/(m·K)) se convierte en una ventaja o un factor a considerar dependiendo de la aplicación específica.

Su capacidad para resistir la corrosión en entornos desafiantes a menudo compensa su menor conductividad, convirtiéndolo en la elección predilecta para intercambiadores de calor en ambientes agresivos o para el transporte de fluidos criogénicos donde la minimización de la ganancia de calor es clave. La variabilidad de este coeficiente con la temperatura y la composición del grado de acero inoxidable subraya la necesidad de una selección cuidadosa del material para cada proyecto.

En última instancia, la interacción entre la conductividad térmica, las propiedades mecánicas y la resistencia a la corrosión es lo que hace que las tuberías de acero inoxidable sean tan versátiles e indispensables en la ingeniería moderna. Un conocimiento profundo de estas propiedades permite a los ingenieros diseñar sistemas eficientes, seguros y duraderos, asegurando que el calor se gestione de la manera más efectiva posible para cada necesidad específica.
