Accesorios de Tubería de Acero Inoxidable: Guía Completa

El acero inoxidable es un material omnipresente en una vasta gama de industrias, desde la petroquímica hasta la alimentaria, pasando por la farmacéutica y la construcción. Su resistencia a la corrosión, durabilidad y propiedades higiénicas lo convierten en la elección predilecta para la conducción de fluidos y gases. Sin embargo, para que cualquier sistema de tuberías funcione de manera eficiente y segura, los accesorios de tubería son tan cruciales como las propias tuberías. Estos componentes, a menudo subestimados, son los encargados de cambiar la dirección del flujo, conectar secciones, ajustar diámetros y sellar extremos, garantizando la integridad y funcionalidad de toda la red.

En este artículo, nos adentraremos en el fascinante universo de los accesorios de tubería de acero inoxidable, explorando sus diferentes tipos, los grados de acero inoxidable más comunes utilizados en su fabricación, y los criterios clave para seleccionar el componente adecuado para cada aplicación. Comprender estos elementos es fundamental para ingenieros, técnicos y cualquier profesional involucrado en el diseño, instalación o mantenimiento de sistemas de tuberías.

¿Qué son los Accesorios de Tubería de Acero Inoxidable?

Los accesorios de tubería son componentes diseñados para unir secciones de tubería, adaptar cambios de dirección, regular el flujo o terminar una línea. Fabricados en acero inoxidable, estos accesorios heredan las excelentes propiedades del material, como su notable resistencia a la oxidación, las altas temperaturas y los entornos agresivos. Su uso es indispensable en cualquier sistema que requiera una conexión segura, hermética y duradera, especialmente donde la higiene, la resistencia química o la estética son prioritarias.

La elección del acero inoxidable para estos componentes no es casualidad. Su capacidad para soportar la exposición a una amplia variedad de agentes corrosivos sin degradarse, su facilidad de limpieza y su larga vida útil, los posicionan como una solución superior frente a otros materiales. Esto se traduce en menores costos de mantenimiento y una mayor seguridad operativa a largo plazo.

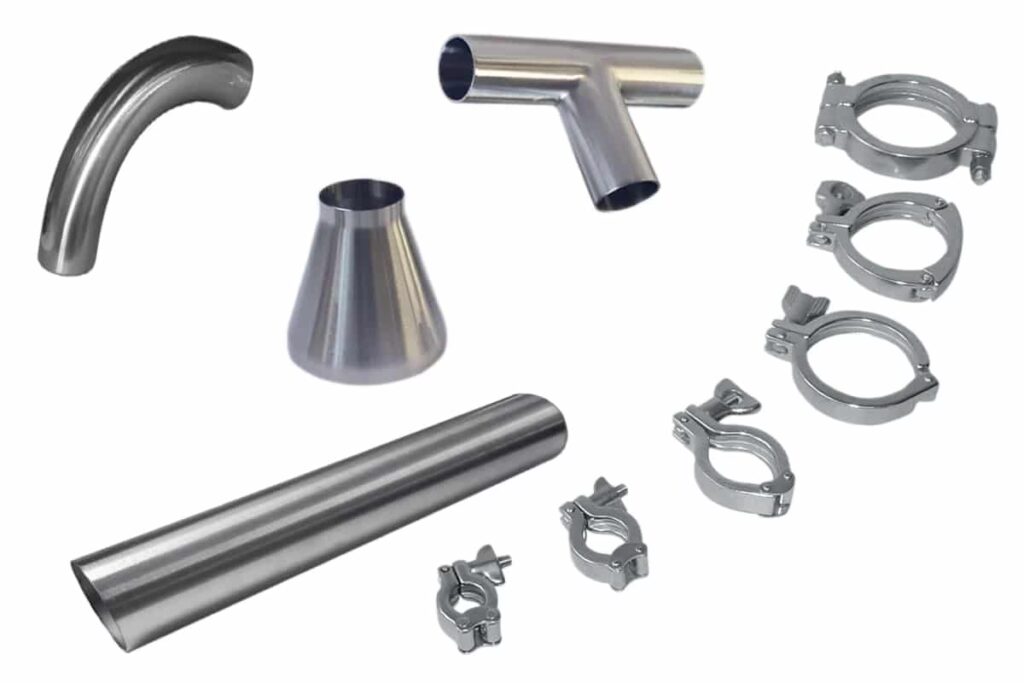

Tipos Comunes de Accesorios de Tubería de Acero Inoxidable

La diversidad de configuraciones y funciones de los accesorios de tubería de acero inoxidable es asombrosa, cada uno diseñado para un propósito específico dentro del sistema. A continuación, exploramos algunos de los tipos más utilizados:

• Codos (Elbows): Son, quizás, los accesorios más reconocibles. Su función principal es cambiar la dirección del flujo de la tubería. Se encuentran disponibles en diferentes grados de curvatura, siendo los más comunes los de 45 y 90 grados. También existen codos de radio largo y radio corto, que afectan la resistencia al flujo y el espacio requerido para la instalación. Los codos de acero inoxidable son esenciales para sortear obstáculos y diseñar rutas de tuberías eficientes.
• Tes (Tees): Permiten dividir o combinar el flujo de una tubería en tres direcciones. Tienen una entrada principal y dos salidas, o una salida principal y dos entradas, formando una "T". Se utilizan para crear ramificaciones en una línea principal, ya sea para desviar el flujo hacia otro punto o para añadir una nueva línea al sistema. Las tes pueden ser rectas (cuando todas las aberturas tienen el mismo diámetro) o reductoras (cuando una o más de las aberturas tienen un diámetro diferente).
• Reductores (Reducers): Su propósito es cambiar el diámetro de la tubería, ya sea para aumentar o disminuir la velocidad del flujo, o para conectar tuberías de diferentes tamaños. Existen dos tipos principales:
  • Reductores Concéntricos: Tienen forma de cono, con los dos extremos alineados en el mismo eje central. Se utilizan generalmente en líneas verticales.
  • Reductores Excéntricos: Sus centros están desplazados, lo que permite que una de las paredes permanezca plana, ideal para evitar la acumulación de aire o líquido en sistemas horizontales.
• Cruces (Crosses): Similares a las tes, pero permiten la conexión de cuatro tuberías en un punto central, formando una cruz. Se utilizan para distribuir el flujo en cuatro direcciones diferentes o para combinar flujos de cuatro líneas. Son menos comunes que las tes debido a la complejidad que añaden al sistema y a la mayor pérdida de presión que pueden generar.
• Extremos de Stub (Stub Ends): También conocidos como "collares" o "flanges sueltos", se utilizan en conjunto con bridas (flanges) para conectar tuberías a equipos o a otras tuberías. El stub end es una pieza corta de tubería con un extremo abocinado (rebordeado) que se suelda a la tubería, mientras que la brida se desliza libremente sobre el stub end antes de la soldadura. Esto permite que la brida gire, facilitando la alineación de los orificios de los pernos durante el montaje. Son ideales para sistemas que requieren desmontaje frecuente.
• Curvas de Tubería (Pipe Bends): A diferencia de los codos que son accesorios estándar con radios fijos, las curvas de tubería se fabrican a medida para un radio específico y un ángulo determinado. Se utilizan para lograr cambios de dirección más suaves y con menor pérdida de presión que los codos estándar, lo que los hace ideales para aplicaciones donde el flujo laminar es crítico o se manejan fluidos sensibles.

Grados de Acero Inoxidable para Accesorios: 304/304L y 316L

La elección del grado de acero inoxidable es fundamental, ya que determina la resistencia a la corrosión y las propiedades mecánicas del accesorio. Los grados 304/304L y 316L son los más comunes en la fabricación de accesorios de tubería debido a su excelente equilibrio entre rendimiento, versatilidad y costo.

• Acero Inoxidable 304 / 304L: El acero inoxidable 304 es un acero austenítico que contiene aproximadamente un 18% de cromo y un 8% de níquel. Esta composición le confiere una excelente resistencia a la corrosión en una amplia gama de entornos atmosféricos y químicos. Es el grado de acero inoxidable más utilizado a nivel mundial debido a su buena formabilidad y soldabilidad. El 304L es una variante de bajo carbono del 304 (la "L" significa "Low Carbon"). La reducción del contenido de carbono minimiza la precipitación de carburos durante la soldadura, lo que mejora la resistencia a la corrosión intergranular en la zona afectada por el calor de la soldadura. Esto lo hace ideal para aplicaciones donde se requiere soldadura extensiva. Ambos grados son ampliamente utilizados en la industria alimentaria, lechera, cervecera y farmacéutica, así como en aplicaciones arquitectónicas y de equipos de proceso general.
• Acero Inoxidable 316L: El acero inoxidable 316L es otro acero austenítico, pero se distingue del 304/304L por la adición de molibdeno (generalmente entre 2% y 3%). Este elemento es clave, ya que mejora significativamente la resistencia a la corrosión por picaduras y por rendija, especialmente en entornos que contienen cloruros, ácidos sulfúricos, fosfóricos y acéticos. Al igual que el 304L, el 316L es una versión de bajo carbono del 316, lo que también mejora su soldabilidad y reduce el riesgo de corrosión intergranular. Debido a su superior resistencia a la corrosión, el 316L es la elección preferida para aplicaciones en ambientes marinos, plantas químicas, equipos médicos y de procesamiento de productos farmacéuticos, donde la exposición a agentes corrosivos es más severa.

La siguiente tabla, basada en la especificación ASTM A312 (que aplica a tuberías pero ilustra la composición de grados de acero inoxidable comunes en accesorios), muestra las diferencias en la composición química de estos grados:

Esta tabla ilustra cómo pequeñas variaciones en la composición química, como el contenido de carbono o la adición de molibdeno, resultan en grados con propiedades y aplicaciones muy distintas, ofreciendo una gran versatilidad para diversas necesidades industriales.

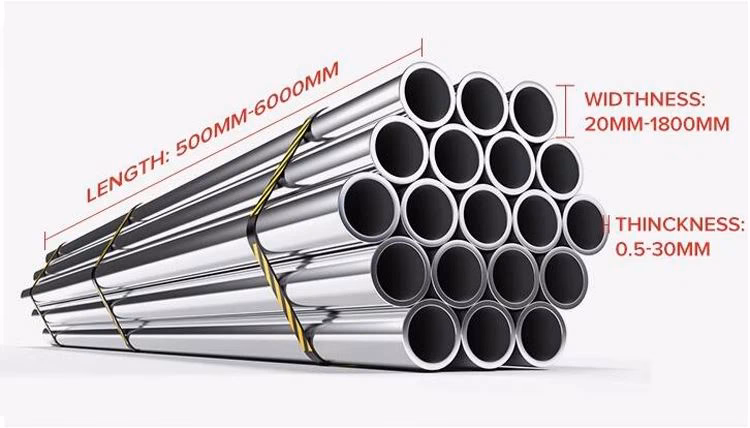

Proceso de Manufactura: Tubería Sin Costura vs. Tubería Soldada

Aunque este artículo se centra en los accesorios, es crucial entender los procesos de fabricación de las tuberías, ya que muchos accesorios se derivan o se fabrican a partir de tubería. La calidad de la tubería de origen influye directamente en la calidad y el rendimiento de los accesorios.

• Tubería Sin Costura: Este tipo de tubería es la más resistente y confiable, ya que su estructura es completamente homogénea a lo largo de toda su longitud. Se produce calentando una barra sólida de acero y perforándola a través de un mandril giratorio para crear un tubo hueco. Los procesos comunes incluyen el mandrinado, la extrusión, el laminado en caliente o en frío, y el forjado. La tubería sin costura es preferida para aplicaciones de alta presión, alta temperatura o en entornos corrosivos, donde la integridad estructural es primordial. Es importante destacar que muchos accesorios como codos, tes y curvas se fabrican a partir de tubería sin costura, lo que les confiere una resistencia superior y una mayor fiabilidad.
• Tubería Soldada o Con Costura: Este tipo de tubería se fabrica a partir de placas o bobinas de acero que se forman en una sección circular y luego se unen mediante soldadura a lo largo de una costura longitudinal. Existen varios métodos de soldadura, como la soldadura por resistencia eléctrica (ERW) o la soldadura por arco sumergido (SAW). Las tuberías soldadas son generalmente más económicas de producir que las sin costura y están disponibles en diámetros más grandes. Aunque su resistencia puede ser ligeramente inferior a la de las tuberías sin costura en ciertas aplicaciones de alta presión, han mejorado considerablemente en calidad y se utilizan ampliamente en muchas industrias.

Estándares y Dimensiones: Garantizando la Compatibilidad

La estandarización es un pilar fundamental en la industria de tuberías y accesorios. Organizaciones como la American Society for Testing and Materials (ASTM) y el American National Standards Institute (ANSI) desarrollan y mantienen estándares que definen las dimensiones, tolerancias, composición química y propiedades mecánicas de los materiales. Estos estándares aseguran la compatibilidad entre componentes de diferentes fabricantes y garantizan la seguridad y el rendimiento de los sistemas.

Por ejemplo, la especificación ASTM A312, mencionada anteriormente, rige la tubería de acero inoxidable austenítico. Del mismo modo, existen estándares específicos para accesorios (como ASTM A403 para accesorios forjados de acero inoxidable austenítico) que complementan las especificaciones de tuberías. El "diámetro nominal" (NPS - Nominal Pipe Size) y el "número de cédula" (Schedule Number) son conceptos estandarizados que definen el diámetro y el espesor de pared de las tuberías y, por extensión, de los accesorios, asegurando que encajen perfectamente.

Preguntas Frecuentes sobre Accesorios de Tubería de Acero Inoxidable

¿Cuál es la diferencia entre un "tubo" y una "tubería" en el contexto industrial?

Aunque a menudo se usan indistintamente, en el ámbito industrial, "tubo" (tubing) y "tubería" (pipe) tienen diferencias clave:

• Tubo: Generalmente tiene un espesor de pared delgado y se vende en rollos o longitudes específicas. Sus tolerancias en el diámetro exterior son muy estrictas, lo que lo hace ideal para propósitos estructurales o para aplicaciones que requieren un diámetro exterior preciso (como el intercambio de calor). No suelen roscarse y se unen mediante accesorios específicos para tubos.
• Tubería: Tiene un espesor de pared más grueso y se vende por tramos. Es clasificada como un recipiente sujeto a presión y se utiliza principalmente para conducir fluidos o gases. Su diámetro nominal (NPS) no siempre corresponde a una medida exterior exacta, y su espesor de pared se define por el número de cédula. Las tuberías se pueden roscar, soldar o unir mediante bridas y accesorios para tuberías. Los accesorios de los que hablamos en este artículo están diseñados para "tuberías".

¿Por qué debería elegir accesorios de acero inoxidable en lugar de otros materiales?

Los accesorios de acero inoxidable ofrecen ventajas significativas sobre otros materiales, incluyendo:

• Excelente Resistencia a la Corrosión: Ideal para entornos agresivos, químicos, marinos o donde la humedad es constante.
• Durabilidad y Larga Vida Útil: Resisten el desgaste, la erosión y la fatiga, lo que se traduce en menores costos de reemplazo y mantenimiento.
• Higiene: Su superficie lisa y no porosa los hace fáciles de limpiar y desinfectar, crucial para industrias alimentarias y farmacéuticas.
• Resistencia a Altas y Bajas Temperaturas: Mantienen sus propiedades mecánicas en un amplio rango de temperaturas.
• Estética: Su apariencia brillante y limpia es a menudo deseable en aplicaciones visibles.
• Reciclabilidad: El acero inoxidable es 100% reciclable, lo que lo convierte en una opción sostenible.

¿Cuál es la diferencia principal entre el acero inoxidable 304L y 316L para accesorios?

La diferencia principal radica en la presencia de molibdeno en el 316L.

• 304L: Ofrece una excelente resistencia general a la corrosión y es adecuado para una amplia variedad de aplicaciones. Es una opción rentable para entornos no excesivamente agresivos.
• 316L: Con la adición de molibdeno, el 316L proporciona una resistencia superior a la corrosión por picaduras y por rendija, especialmente en presencia de cloruros o ácidos fuertes. Es la elección preferida para entornos marinos, plantas químicas y aplicaciones farmacéuticas donde la resistencia a la corrosión es crítica.

Ambos son grados de bajo carbono ("L") para optimizar la soldabilidad y prevenir la corrosión intergranular.

¿Cómo se conectan los accesorios de tubería de acero inoxidable?

Los accesorios de tubería de acero inoxidable se pueden conectar de varias maneras, dependiendo de la aplicación, el tipo de accesorio y los requisitos de presión/temperatura:

• Soldadura: Es el método más común y robusto, especialmente para sistemas de alta presión o donde se requiere una unión permanente y sin fugas. Los accesorios soldables a tope (butt-weld fittings) se sueldan directamente a la tubería.
• Roscado: Algunos accesorios de diámetros menores o para aplicaciones de baja presión pueden tener roscas internas o externas que permiten atornillarlos a las tuberías o a otros accesorios.
• Bridas (Flanges): Se utilizan para conectar tuberías y accesorios a equipos, válvulas o a otras secciones de tubería que necesitan ser desmontadas periódicamente. Los stub ends son un ejemplo de accesorios que se usan con bridas.
• Compresión o Mecánicas: Aunque menos comunes para tuberías de gran diámetro, existen accesorios de compresión para tuberías más pequeñas o sistemas donde la soldadura no es factible.

¿Pueden roscarse todos los accesorios de acero inoxidable?

No, no todos los accesorios de acero inoxidable pueden o deben roscarse. La capacidad de roscado depende del espesor de la pared del accesorio y del diámetro. Los accesorios de pared gruesa o aquellos diseñados para conexiones roscadas sí pueden roscarse. Sin embargo, para aplicaciones de alta presión o donde la integridad estructural es crítica, la soldadura es el método de conexión preferido y más seguro, ya que el roscado puede reducir la resistencia de la pared del componente. Los accesorios soldables (butt-weld) no están diseñados para ser roscados.

Conclusión

Los accesorios de tubería de acero inoxidable son componentes indispensables que garantizan la flexibilidad, la seguridad y la eficiencia de cualquier sistema de conducción de fluidos. Desde los versátiles codos y tes hasta los especializados reductores y stub ends, cada tipo cumple una función vital. La elección del grado adecuado, como el 304/304L o el 316L, es crucial y debe basarse en las condiciones específicas del entorno y el fluido a transportar, mientras que el conocimiento de los procesos de fabricación y los estándares de la industria asegura la calidad y la compatibilidad. Invertir en accesorios de acero inoxidable de alta calidad es invertir en la fiabilidad y la durabilidad a largo plazo de sus instalaciones, minimizando riesgos y maximizando la eficiencia operativa.
