En el vasto universo de los materiales y la ingeniería, el acero se erige como un pilar fundamental, y dentro de sus múltiples aplicaciones, los cilindros de acero representan un componente crítico en innumerables industrias. Estos recipientes, diseñados para contener gases o líquidos bajo presión, son mucho más que simples contenedores; son el resultado de procesos de fabricación meticulosos y tratamientos avanzados que garantizan su seguridad, durabilidad y eficiencia. La elección del material, las técnicas de soldadura y los acabados superficiales son aspectos cruciales que definen la calidad y el rendimiento de un cilindro, asegurando su fiabilidad incluso en las condiciones más exigentes.
Los cilindros fabricados con acero al carbón electrosoldado no solo son robustos por naturaleza, sino que su proceso de producción incorpora pasos esenciales como pruebas hidrostáticas y tratamientos químicos especializados. Estas etapas son vitales para conferirles propiedades únicas, como una excepcional resistencia a la corrosión y una adherencia superior para recubrimientos protectores. Comprender a fondo qué es un cilindro de acero, cómo se fabrica y por qué sus características específicas son tan importantes, es clave para apreciar su valor y su omnipresencia en nuestro día a día, desde el ámbito doméstico hasta las aplicaciones industriales más complejas.

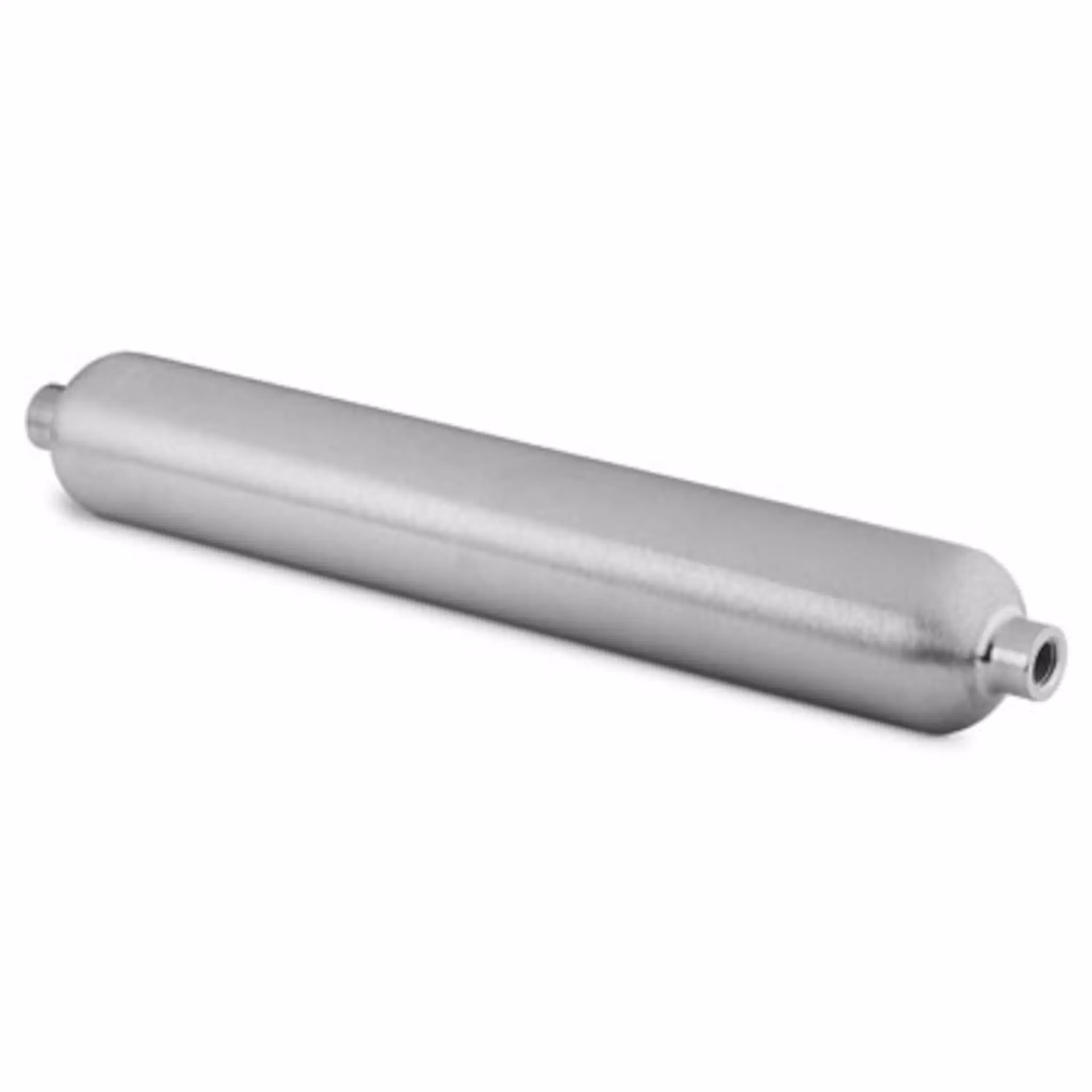

¿Qué es un Cilindro de Acero y Por Qué es Crucial su Diseño?
Un cilindro de acero, en su definición más básica, es un recipiente a presión diseñado para almacenar y transportar gases o líquidos. Sin embargo, la simplicidad de su concepto oculta la complejidad de su ingeniería. El tipo de cilindro al que nos referimos específicamente está fabricado en acero al carbón, un material elegido por su excelente equilibrio entre resistencia, tenacidad y coste. La fabricación de estos cilindros implica un proceso de electrosoldadura, una técnica que garantiza uniones fuertes y herméticas, fundamentales para la contención segura de sustancias presurizadas. La forma cilíndrica no es casual; es la configuración geométrica más eficiente para distribuir uniformemente las tensiones internas generadas por la presión, minimizando los puntos débiles y maximizando la capacidad de resistencia del recipiente.
La importancia de un diseño y fabricación precisos radica en la seguridad. Los cilindros de acero suelen contener sustancias que pueden ser inflamables, tóxicas, corrosivas o simplemente estar a muy alta presión, lo que representa un riesgo significativo si no se manejan o contienen adecuadamente. Por ello, cada etapa, desde la selección de la materia prima hasta el tratamiento final, se rige por estrictos estándares de calidad y seguridad. Un cilindro bien diseñado y fabricado no solo protege el contenido, sino también a las personas y el entorno, haciendo de su fiabilidad un factor no negociable en cualquier aplicación.
El Riguroso Proceso de Fabricación de los Cilindros de Acero
La creación de un cilindro de acero de alta calidad es un proceso que combina tecnología avanzada y un control de calidad exhaustivo. Comienza con la selección de láminas de acero al carbón de grado específico, que luego son cortadas y conformadas mediante prensado o laminado para darles la forma cilíndrica deseada. La siguiente etapa crítica es la soldadura.
La electrosoldadura es el método preferido para unir las secciones del cilindro, incluyendo el cuerpo principal y las cúpulas (o tapas) superior e inferior. Este proceso implica el uso de corriente eléctrica para generar calor, fundiendo los bordes del metal y permitiendo que se unan de forma permanente. La electrosoldadura es altamente controlable y produce uniones extremadamente fuertes y consistentes, minimizando la posibilidad de fugas o fallas estructurales bajo presión. La calidad de la soldadura es inspeccionada rigurosamente, a menudo utilizando técnicas no destructivas como la radiografía o los ultrasonidos, para asegurar la integridad de cada unión.
Una vez que el cilindro ha sido soldado y se ha completado su estructura, se somete a una prueba hidrostática. Esta es una de las fases más cruciales para verificar la seguridad y la resistencia del recipiente. La prueba hidrostática consiste en llenar el cilindro con un líquido (generalmente agua) y presurizarlo a un nivel significativamente superior a su presión máxima de trabajo. Este procedimiento permite detectar cualquier defecto en la soldadura o en el material que podría comprometer la integridad del cilindro bajo presión. Si el cilindro soporta la presión de prueba sin deformaciones permanentes, fugas o rupturas, se considera apto para el servicio. Esta prueba es una garantía de que el cilindro puede soportar con seguridad las tensiones a las que será sometido durante su vida útil, proporcionando una capa adicional de seguridad para los usuarios y el entorno.
La Clave de su Durabilidad: Resistencia a la Corrosión Mediante Fosfatado
Una vez superadas las pruebas de integridad estructural, el cilindro de acero al carbón recibe un tratamiento superficial vital para prolongar su vida útil: el fosfatado. Este proceso es un tipo de conversión química de la superficie del metal que mejora drásticamente sus propiedades de resistencia a la corrosión y su preparación para recubrimientos posteriores.
El fosfatado implica sumergir el cilindro en una solución de ácido fosfórico y sales de fosfato. A medida que la solución reacciona con la superficie de acero, se forma una capa cristalina insoluble de fosfatos de hierro (y a veces de zinc o manganeso, dependiendo del tipo de fosfatado). Esta capa no es simplemente un recubrimiento aplicado, sino una parte integral de la superficie metálica, lo que le confiere una adherencia excepcional.
Los beneficios del fosfatado son múltiples y significativos: en primer lugar, proporciona una mayor resistencia a la corrosión. La capa de fosfato actúa como una barrera protectora, aislando el acero del contacto directo con agentes corrosivos como la humedad, el oxígeno o ciertos productos químicos. Al ser una capa porosa a nivel microscópico, también es capaz de retener aceites o ceras, lo que potencia aún más su capacidad anticorrosiva. En segundo lugar, y no menos importante, el fosfatado garantiza una mejor adherencia para la pintura o cualquier otro recubrimiento protector que se aplique posteriormente. La superficie porosa creada por el fosfatado actúa como una base excelente para el anclaje mecánico y químico de la pintura, evitando que esta se desprenda o se descascare con el tiempo, incluso en condiciones adversas. Esto se traduce en una mayor durabilidad del acabado y una protección a largo plazo contra el deterioro.
Sin este tratamiento, el acero al carbón sería mucho más susceptible a la oxidación y la corrosión, lo que acortaría drásticamente la vida útil del cilindro y comprometería su seguridad y estética. El fosfatado, por lo tanto, no es un simple paso adicional, sino una inversión fundamental en la longevidad y fiabilidad del producto.
Tipos y Aplicaciones de los Cilindros de Acero
Aunque el principio de fabricación es similar, los cilindros de acero se diseñan y utilizan para una multitud de propósitos, adaptándose a las necesidades específicas de cada industria. Los más comunes son los cilindros de gas, que varían en tamaño y presión para contener desde gases combustibles como el GLP (Gas Licuado de Petróleo) para uso doméstico e industrial, hasta gases industriales como oxígeno, nitrógeno, argón, dióxido de carbono y mezclas de gases para aplicaciones de soldadura, médicas, alimentarias o de laboratorio. Los cilindros de GLP, por ejemplo, son omnipresentes en hogares y negocios para calefacción o cocción, mientras que los cilindros de oxígeno son vitales en hospitales y para pacientes con problemas respiratorios.
Además de los cilindros para gases, el término 'cilindro de acero' también puede referirse a componentes mecánicos como los cilindros hidráulicos o neumáticos, aunque estos tienen una función diferente (convertir energía de fluido en movimiento lineal) y su construcción es distinta. Sin embargo, comparten la característica de estar hechos de acero por su resistencia y durabilidad. En el contexto de recipientes a presión, la versatilidad del acero al carbón, combinado con el fosfatado, permite que estos cilindros sirvan en ambientes tan diversos como talleres de fabricación, plantas químicas, hospitales, equipos de buceo, sistemas de extinción de incendios y vehículos.
¿Por Qué Elegir Acero al Carbón para Cilindros?
La elección del acero al carbón como material principal para la fabricación de estos cilindros no es arbitraria; responde a una combinación óptima de propiedades mecánicas, facilidad de procesamiento y consideraciones económicas. El acero al carbón ofrece una excelente resistencia a la tracción y a la fluencia, lo que significa que puede soportar altas presiones sin deformarse permanentemente. Su ductilidad permite que sea conformado y soldado con relativa facilidad, lo que simplifica el proceso de fabricación y reduce los costes de producción en comparación con otros materiales más complejos.
Si bien existen cilindros de acero inoxidable para aplicaciones específicas donde la resistencia a la corrosión intrínseca del material es primordial (por ejemplo, para gases muy corrosivos o en ambientes extremadamente agresivos), el acero al carbón, complementado con el tratamiento de fosfatado y un recubrimiento de pintura, ofrece una solución altamente efectiva y más económica para la vasta mayoría de aplicaciones. La combinación de resistencia mecánica inherente al acero al carbón y la protección superficial avanzada proporcionada por el fosfatado, lo convierte en una opción robusta y rentable para la fabricación de cilindros de alta calidad y durabilidad.
Mantenimiento y Seguridad: Puntos Clave para la Vida Útil de un Cilindro
La durabilidad y seguridad de un cilindro de acero no dependen únicamente de su fabricación inicial; el mantenimiento adecuado y el cumplimiento de las normas de seguridad son igualmente vitales. Los cilindros de acero, especialmente aquellos que contienen gases bajo presión, deben ser inspeccionados periódicamente por personal cualificado. Estas inspecciones incluyen la revisión de la integridad estructural, la ausencia de abolladuras o daños significativos, el estado de las válvulas y, por supuesto, la condición del recubrimiento protector. Cualquier signo de corrosión avanzada, especialmente en la base o en las soldaduras, debe ser motivo de una evaluación inmediata.
La prueba hidrostática, que se realiza durante la fabricación, también es un requisito periódico para muchos tipos de cilindros de gas, a fin de asegurar que su capacidad para soportar la presión no ha disminuido con el tiempo debido a la fatiga del material o a la corrosión interna. Además, es fundamental seguir las directrices de almacenamiento y transporte, evitando la exposición a temperaturas extremas, golpes o caídas, y asegurando que los cilindros estén siempre debidamente sujetos para prevenir su movimiento o caída accidental. La vida útil de un cilindro puede extenderse por décadas si se cumplen estrictamente estas pautas de mantenimiento y seguridad, garantizando su funcionamiento fiable y sin riesgos.
Tabla Comparativa: Acero al Carbón Fosfatado vs. Sin Tratar
Para entender mejor el valor del proceso de fosfatado, consideremos las diferencias clave en las propiedades de un cilindro de acero al carbón con y sin este tratamiento:
| Característica | Acero al Carbón Fosfatado | Acero al Carbón sin Tratar |
|---|---|---|
| Resistencia a la Corrosión | Muy alta, gracias a la capa protectora de fosfato que actúa como barrera contra agentes corrosivos. | Baja, altamente susceptible a la oxidación y corrosión en ambientes húmedos o agresivos. |
| Adherencia de Pintura/Recubrimiento | Excelente, la superficie porosa del fosfato proporciona una base ideal para el anclaje mecánico y químico de la pintura. | Regular, la superficie lisa del metal crudo ofrece menor adherencia, pudiendo provocar desprendimiento de la pintura. |
| Durabilidad General | Extendida, la protección combinada contra la corrosión y la buena adherencia del acabado prolonga significativamente la vida útil. | Limitada, el deterioro por corrosión puede acortar rápidamente la vida útil del cilindro y comprometer su integridad. |
| Preparación Superficial para Pintura | Requiere limpieza y desengrasado previos al fosfatado; el fosfatado es el tratamiento final antes de pintar. | Requiere limpieza, desengrasado, lijado o arenado y a menudo una imprimación anticorrosiva antes de la pintura. |
| Costo Adicional | Moderado, debido al proceso de fosfatado, pero con un retorno de inversión en durabilidad. | Bajo en la fabricación inicial, pero con mayores costos de mantenimiento y reemplazo a largo plazo. |
Esta tabla subraya por qué el fosfatado es un paso tan valioso y prácticamente estándar en la producción de cilindros de acero al carbón, a pesar de implicar un costo adicional en la fabricación.
Preguntas Frecuentes sobre los Cilindros de Acero
¿Qué diferencia un cilindro de acero al carbón de uno de acero inoxidable?
La principal diferencia radica en la composición química y, por ende, en sus propiedades inherentes. El acero al carbón es una aleación de hierro y carbono, mientras que el acero inoxidable contiene al menos un 10.5% de cromo, lo que le confiere una resistencia intrínseca a la corrosión sin necesidad de tratamientos superficiales adicionales. Los cilindros de acero al carbón son generalmente más económicos y, con el tratamiento de fosfatado, ofrecen una excelente resistencia a la corrosión para la mayoría de las aplicaciones. Los cilindros de acero inoxidable se utilizan en ambientes extremadamente corrosivos, para gases de muy alta pureza o en aplicaciones donde la higiene es crítica, como en la industria alimentaria o farmacéutica, debido a su mayor costo.
¿Por qué es importante la prueba hidrostática?
La prueba hidrostática es crucial porque es el método más efectivo para verificar la integridad estructural y la seguridad de un cilindro a presión. Al someter el cilindro a una presión interna superior a su presión máxima de trabajo, se detectan fallas, grietas o debilidades en el material o en las soldaduras que podrían no ser visibles de otra manera. Esta prueba asegura que el cilindro puede soportar de manera segura las tensiones a las que será expuesto durante su operación normal y bajo condiciones extremas, minimizando el riesgo de rupturas catastróficas y garantizando la seguridad de los usuarios.
¿Qué es el fosfatado y por qué es crucial?
El fosfatado es un tratamiento químico de la superficie del acero que crea una capa porosa de cristales de fosfato. Esta capa es crucial por dos razones principales: primero, mejora drásticamente la resistencia a la corrosión del acero al carbón al actuar como una barrera protectora. Segundo, y no menos importante, proporciona una superficie ideal para la adherencia de pinturas y otros recubrimientos protectores. Sin el fosfatado, la pintura se adheriría de forma deficiente y el cilindro sería mucho más propenso a la oxidación, lo que acortaría su vida útil y comprometería su apariencia.
¿Cuál es la vida útil de un cilindro de acero?
La vida útil de un cilindro de acero puede variar considerablemente dependiendo de varios factores, como el tipo de gas que contiene, las condiciones de uso, el mantenimiento recibido y el cumplimiento de las inspecciones periódicas. En general, un cilindro de acero bien fabricado y mantenido puede tener una vida útil de 15 a 30 años o incluso más. Muchos países tienen regulaciones que exigen pruebas hidrostáticas periódicas (cada 5 o 10 años, por ejemplo) para certificar que el cilindro sigue siendo seguro para su uso. Un buen mantenimiento, que incluya el cuidado de la capa protectora de fosfato y pintura, es fundamental para maximizar su durabilidad.
¿Se pueden reparar los cilindros de acero?
La reparación de cilindros de acero a presión es un tema muy delicado y estrictamente regulado. Generalmente, solo se permiten reparaciones menores y superficiales, como la repintura o el reemplazo de válvulas. Las reparaciones estructurales, especialmente aquellas que implican soldadura en el cuerpo del cilindro, están altamente restringidas y, en muchos casos, prohibidas, ya que pueden comprometer la integridad y seguridad del recipiente bajo presión. Si un cilindro presenta daños estructurales significativos o fallas que no pueden ser resueltas mediante una reparación certificada, lo más seguro es retirarlo de servicio y desecharlo de acuerdo con las normativas locales.
Conclusión
En resumen, los cilindros de acero son componentes esenciales en una multitud de aplicaciones, desde la industria pesada hasta el uso doméstico. Su aparente simplicidad esconde un sofisticado proceso de fabricación que prioriza la seguridad y la durabilidad. Desde la elección del acero al carbón electrosoldado por su robustez y maleabilidad, pasando por la indispensable prueba hidrostática que garantiza su resistencia a la presión, hasta el vital tratamiento de fosfatado que confiere una mayor resistencia a la corrosión y una mejor adherencia para los recubrimientos finales, cada etapa contribuye a la fiabilidad y longevidad de estos recipientes.
La inversión en estos procesos y tratamientos avanzados no es un lujo, sino una necesidad que asegura que los cilindros puedan contener sustancias a presión de manera segura y eficiente durante años. Comprender la ciencia y la ingeniería detrás de un cilindro de acero nos permite apreciar su valor y la importancia de su correcto manejo y mantenimiento. Son, en esencia, guardianes de la energía y los materiales, facilitando procesos vitales en nuestra sociedad moderna y subrayando la ingeniosidad humana en la búsqueda de soluciones robustas y seguras.
