Chavetas Partidas: Materiales, Propiedades y Usos Clave

En el vasto universo de los componentes mecánicos, existen elementos que, a pesar de su aparente simplicidad, son absolutamente fundamentales para el funcionamiento seguro y eficiente de innumerables maquinarias y dispositivos. Entre ellos, las chavetas partidas se destacan como pequeños gigantes de la fijación. Estas piezas, a menudo pasadas por alto, son cruciales para asegurar componentes, prevenir movimientos no deseados y garantizar la integridad estructural de ensamblajes complejos. Su diseño ingenioso y la selección cuidadosa de sus materiales las convierten en soluciones de fijación versátiles y extremadamente confiables, empleadas en una amplia gama de industrias, desde la automotriz hasta la agrícola y la industrial.

Desde su concepción, las chavetas partidas han sido diseñadas para ofrecer una solución práctica y económica para la retención de pernos, tuercas almenadas y otros elementos que requieren un método de bloqueo sencillo pero efectivo. Su funcionalidad reside en su capacidad para deformarse ligeramente una vez insertadas, creando una barrera física que impide el deslizamiento o la desconexión accidental de las piezas. Este artículo se adentrará en los detalles de su fabricación, los materiales que les confieren sus propiedades únicas, las características que las rigen bajo estrictas normas de calidad y los tipos de esfuerzos a los que están sometidas, ofreciendo una comprensión completa de por qué las chavetas partidas son una elección tan prevalente y confiable en el mundo de la ingeniería.

Los Materiales que Definen la Resistencia: Acero, Inoxidable y Latón

La elección del material es un factor determinante en el rendimiento y la durabilidad de cualquier componente mecánico, y las chavetas partidas no son la excepción. La funcionalidad de estas piezas depende directamente de la capacidad del material para soportar deformaciones y resistir la corrosión en el entorno de aplicación. Principalmente, las chavetas partidas estándar se fabrican a partir de aceros de bajo carbono, pero también se encuentran disponibles en otras aleaciones especializadas para necesidades específicas.

El material más común para las chavetas partidas estándar es el Acero SAE 1008/1010. Estos son aceros de bajo carbono conocidos por su excelente ductilidad y maleabilidad, lo que los hace ideales para procesos de conformado en frío, como el doblado y la formación de la cabeza y el cuerpo de la chaveta. La baja cantidad de carbono en su composición les otorga una buena tenacidad, permitiéndoles deformarse sin fracturarse bajo las fuerzas de inserción y los esfuerzos a los que son sometidas durante su vida útil. Además, su coste relativamente bajo los convierte en una opción muy económica para producciones a gran escala.

Para mejorar la resistencia a la corrosión y extender la vida útil de las chavetas de acero, es común aplicar un recubrimiento de zincado. El proceso de cincado, o galvanizado, implica la aplicación de una capa delgada de zinc sobre la superficie del acero. El zinc actúa como una barrera física contra la humedad y el oxígeno, impidiendo la oxidación del acero. Además, el zinc es un metal más reactivo que el hierro, lo que significa que en presencia de electrolitos (como el agua), el zinc se corroe preferentemente, sacrificándose para proteger el acero subyacente. Esta protección catódica es crucial en aplicaciones donde las chavetas estarán expuestas a ambientes húmedos o ligeramente corrosivos, como en exteriores o en maquinaria expuesta a salpicaduras.

Cuando las condiciones ambientales son más severas, o cuando se requiere una resistencia superior a la corrosión y a la oxidación a altas temperaturas, las chavetas partidas se fabrican en Acero Inoxidable. Este material es una aleación de hierro con un mínimo de 10.5% de cromo, que forma una capa pasiva de óxido en la superficie, protegiéndola de la corrosión. Las chavetas de acero inoxidable son ideales para aplicaciones en la industria alimentaria, farmacéutica, marina y química, donde la higiene, la resistencia a productos corrosivos o la exposición constante a la humedad son críticas. Aunque existen diversas calidades de acero inoxidable (como 304 o 316), todas ofrecen una resistencia significativamente mayor que el acero cincado.

Finalmente, para aplicaciones muy específicas, las chavetas partidas también se pueden encontrar fabricadas en latón. El latón es una aleación de cobre y zinc, valorada por sus propiedades únicas. Es inherentemente resistente a la corrosión, especialmente en ambientes salinos o de agua dulce, lo que lo hace útil en ciertas aplicaciones marinas o de plomería. Además, el latón es no magnético y tiene una buena conductividad eléctrica, lo que lo convierte en una opción preferida en componentes eléctricos o electrónicos donde se requiere evitar interferencias magnéticas. Su color dorado también puede ser deseable por razones estéticas en ciertas aplicaciones.

La diversidad de materiales disponibles para las chavetas partidas permite a los ingenieros y diseñadores seleccionar la opción más adecuada, equilibrando el costo, la resistencia mecánica, la resistencia a la corrosión y las propiedades específicas requeridas por cada aplicación.

Diseño y Estándares: La Precisión de las Chavetas Partidas DIN 94 / ISO 1234

La eficacia de una chaveta partida no solo reside en el material, sino también en su diseño y en la adherencia a estándares de fabricación precisos. Las chavetas partidas estándar se rigen por normas internacionales como la DIN 94 e ISO 1234, que garantizan la uniformidad, la intercambiabilidad y la fiabilidad de estas piezas en todo el mundo. Estas normas especifican las dimensiones, tolerancias y requisitos de material para asegurar que una chaveta fabricada en un lugar sea compatible con un componente diseñado en otro.

Las chavetas partidas son elementos de fijación de fácil aplicación para la retención de partes o componentes mecánicos. Su diseño es deceptivamente simple pero altamente efectivo. Están formadas por un alambre de sección media caña que es doblado sobre sí mismo para formar la cabeza y el cuerpo de la chaveta. Esta forma de 'media caña' permite que el alambre sea lo suficientemente rígido para la inserción, pero también lo suficientemente flexible para que las 'patas' se abran o se 'partan' una vez que la chaveta ha atravesado el orificio de un pasador o un eje. La cabeza, formada por el doblez del alambre, actúa como un tope, impidiendo que la chaveta se deslice completamente a través del orificio.

Un aspecto crucial del diseño y la aplicación de las chavetas es la forma en que se mide su longitud. La norma establece que su longitud se mide debajo de la cabeza a la pata más corta. Esta convención de medición es vital para asegurar que la chaveta tenga la longitud adecuada para extenderse más allá del pasador o eje, permitiendo que sus patas se doblen y aseguren el conjunto de manera efectiva. Una medición incorrecta podría resultar en una chaveta demasiado corta para asegurar el componente o demasiado larga, dificultando su instalación o causando interferencias. La precisión en estas medidas y el respeto por las tolerancias especificadas en las normas DIN 94 son fundamentales para garantizar un ajuste perfecto y un rendimiento óptimo.

La facilidad de aplicación es una característica destacada de las chavetas partidas. Su instalación generalmente no requiere herramientas especializadas; simplemente se insertan en el orificio y sus patas se doblan para asegurar el conjunto. Esta simplicidad las hace ideales para aplicaciones donde se requiere un montaje y desmontaje rápido, o donde el espacio es limitado. A pesar de su sencillez, son extraordinariamente efectivas para prevenir la pérdida de tuercas almenadas, asegurar pasadores clevis o retener otros componentes, sirviendo como un seguro secundario contra la desconexión.

La Variedad de Tamaños: Adaptabilidad para Cada Necesidad

La versatilidad de las chavetas partidas se ve amplificada por la amplia gama de tamaños en los que están disponibles, lo que permite su uso en una multitud de aplicaciones, desde pequeños dispositivos electrónicos hasta maquinaria pesada. La fabricación controlando cuidadosamente las medidas y respetando las tolerancias en las normas DIN 94 asegura que cada chaveta, independientemente de su tamaño, cumpla con los estándares de calidad y ajuste.

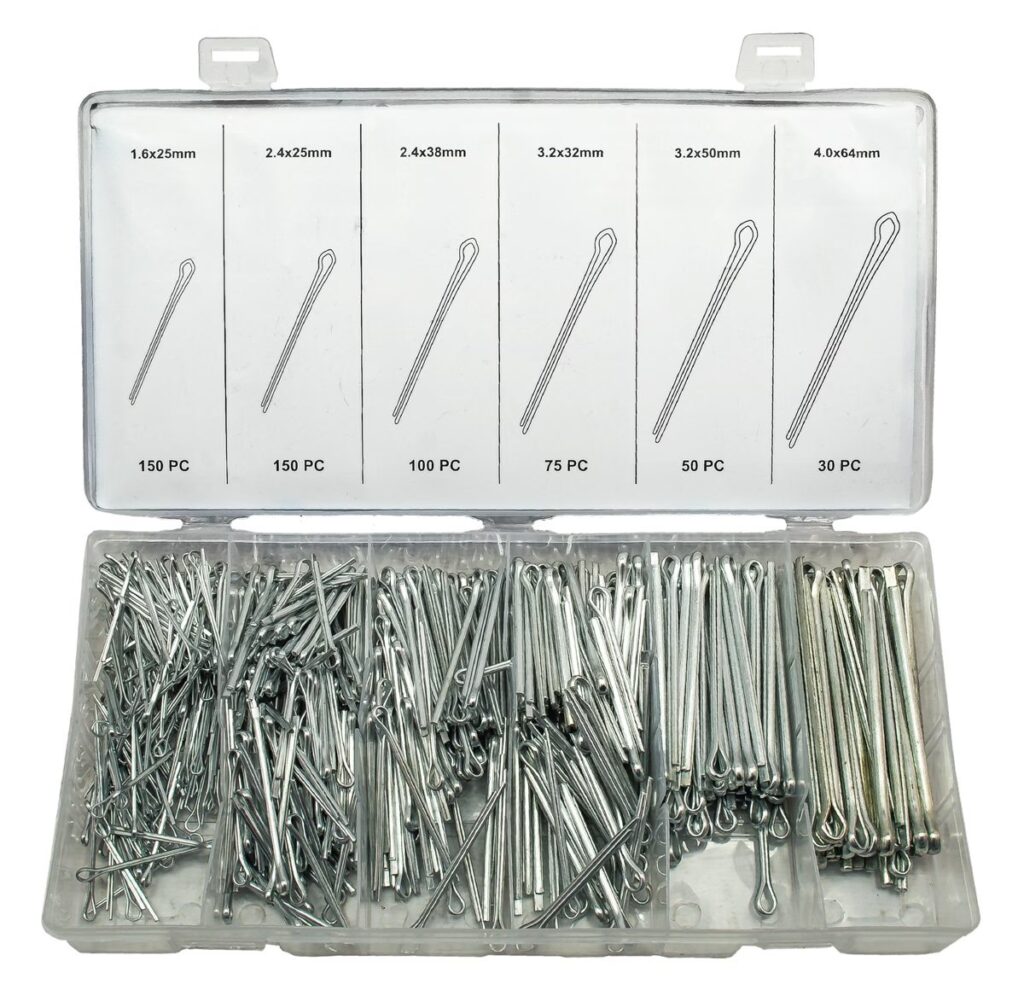

Las chavetas partidas se fabrican en una impresionante variedad de diámetros y longitudes totales, abarcando un espectro que va desde diámetros tan pequeños como 1.5 mm hasta 12 mm o incluso más grandes. Dentro de cada diámetro, la selección de longitudes es igualmente extensa, permitiendo a los ingenieros y técnicos encontrar la chaveta perfecta para cada aplicación específica. Por ejemplo, para un diámetro de 1.5 mm, las longitudes pueden variar desde 15 mm hasta 60 mm, ofreciendo múltiples opciones. Para diámetros más grandes, como 8 mm o 10 mm, las longitudes se extienden significativamente, llegando hasta 160 mm o 180 mm, e incluso más allá en algunos casos.

Esta vasta disponibilidad de tamaños es crucial porque el rendimiento de una chaveta partida depende directamente de su ajuste. Un diámetro incorrecto podría resultar en un ajuste flojo que no proporcione la seguridad necesaria, o en un ajuste demasiado apretado que dificulte la instalación o incluso dañe el pasador. De manera similar, una longitud inadecuada podría impedir que las patas de la chaveta se doblen correctamente, comprometiendo su función de retención.

La existencia de una gama tan completa de dimensiones subraya la importancia de estas fijaciones en la ingeniería. Permite a los diseñadores especificar el tamaño exacto requerido para optimizar la seguridad y la durabilidad de cualquier ensamblaje mecánico. Ya sea para asegurar un perno en un sistema automotriz, un pasador en un mecanismo agrícola, o un componente en una línea de producción industrial, existe una chaveta partida con las dimensiones precisas para la tarea. Esta adaptabilidad es una de las razones clave por las que las chavetas partidas mantienen su posición como un elemento de fijación indispensable en la industria global.

Comprendiendo los Esfuerzos: Cortante y Aplastamiento

Para garantizar la seguridad y la fiabilidad de un ensamblaje, es fundamental comprender los tipos de esfuerzos a los que está sometida una chaveta partida. Al igual que otros elementos de fijación, las chavetas deben ser capaces de soportar las cargas aplicadas sin deformarse permanentemente ni fracturarse. Principalmente, una chaveta está sometida a dos tipos de esfuerzos críticos: el esfuerzo cortante y el esfuerzo de aplastamiento.

Esfuerzo Cortante

El esfuerzo cortante, también conocido como cizallamiento, ocurre cuando las fuerzas actúan paralelamente a la sección transversal de la chaveta, intentando 'cortarla' o 'cizallarla' en dos. En el contexto de una chaveta partida, esto sucede cuando hay una fuerza que intenta separar los componentes que la chaveta está asegurando o, más comúnmente, cuando hay una fuerza que intenta hacer girar un componente respecto a otro, y la chaveta es el elemento que impide ese movimiento. Imagina una tuerca almenada sobre un eje, con una chaveta insertada a través del eje y la tuerca; si la tuerca intenta desenroscarse, la chaveta es la que resiste la fuerza de cizallamiento generada por esa rotación.

El esfuerzo por corte se calcula mediante la fórmula:

Esfuerzo de corte = Fuerza de corte / Área de corte

Donde:

• Esfuerzo de corte: Representa la tensión interna que el material de la chaveta experimenta, medida en unidades de fuerza por unidad de área (por ejemplo, N/mm² o MPa).
• Fuerza de corte: Es la fuerza externa aplicada a la chaveta que intenta cizallarla (medida en Newtons, N).
• Área de corte: Es el área de la sección transversal de la chaveta que está siendo sometida a la fuerza de corte (medida en mm²). Para una chaveta partida, el área de corte efectiva considera las dos 'patas' que resisten el cizallamiento.

Es crucial que el material de la chaveta tenga una resistencia al corte (o resistencia a la cizalladura) suficiente para soportar la fuerza máxima esperada sin fallar. Los aceros SAE 1008/1010, con su buena tenacidad, están bien adaptados para resistir estas fuerzas en aplicaciones estándar.

Esfuerzo de Aplastamiento

El esfuerzo de aplastamiento, también conocido como esfuerzo de compresión de contacto o de rodamiento, ocurre cuando la chaveta es presionada contra las paredes del orificio por donde pasa. Este esfuerzo es perpendicular a la superficie de contacto entre la chaveta y el material de los componentes que está fijando. Por ejemplo, si una tuerca está ejerciendo presión sobre la chaveta para evitar que se mueva, esa presión se traduce en un esfuerzo de aplastamiento sobre la superficie de la chaveta en contacto con la tuerca y el pasador.

A diferencia del esfuerzo cortante que busca 'rebanar' la chaveta, el esfuerzo de aplastamiento busca deformar la superficie de la chaveta o del material del orificio debido a la alta presión de contacto. Si el esfuerzo de aplastamiento es demasiado alto, puede causar una deformación permanente en la chaveta o, en casos extremos, dañar el orificio de los componentes, lo que comprometería la integridad del ensamblaje. La resistencia al aplastamiento de un material está relacionada con su límite elástico y su dureza. Materiales más duros y con mayor límite elástico resistirán mejor el aplastamiento.

En el diseño de un ensamblaje con chavetas, es vital calcular ambos tipos de esfuerzos y asegurarse de que la chaveta seleccionada, por su material y sus dimensiones, sea capaz de soportar las cargas máximas sin exceder sus límites de resistencia al corte y al aplastamiento. Una selección adecuada garantiza la longevidad y la seguridad del sistema mecánico.

Aplicaciones Comunes y Ventajas en la Ingeniería

La simplicidad y eficacia de las chavetas partidas les han garantizado un lugar indispensable en una amplia gama de aplicaciones de ingeniería. Su función principal es actuar como un dispositivo de seguridad para prevenir la desconexión accidental o el movimiento relativo de componentes mecánicos. A continuación, se detallan algunas de sus aplicaciones más comunes y las ventajas inherentes a su uso.

Aplicaciones Comunes:

• Seguridad de Tuercas Almenadas: Quizás la aplicación más icónica es la de asegurar tuercas almenadas (o tuercas de castillo) en ejes o pernos. Las ranuras de la tuerca y el orificio en el perno se alinean, y la chaveta se inserta, luego sus patas se doblan para evitar que la tuerca se desenrosque debido a vibraciones o cargas dinámicas. Esto es muy común en sistemas de dirección y suspensión automotriz, así como en maquinaria agrícola.
• Retención de Pasadores y Ejes: Se utilizan ampliamente para asegurar pasadores clevis o pernos que atraviesan dos o más componentes para unirlos. La chaveta se inserta en un orificio en el extremo del pasador, impidiendo que este se deslice fuera. Esto se ve en enganches de remolques, equipos de construcción y en articulaciones de maquinaria.
• Sistemas de Acoplamiento y Articulaciones: En sistemas donde se requiere una unión articulada o un acoplamiento que pueda ser desmontado fácilmente, las chavetas partidas ofrecen una solución de fijación rápida y segura. Son ideales para puntos que pueden necesitar mantenimiento o ajustes periódicos.
• Maquinaria Agrícola e Industrial: Dada su robustez y fiabilidad, las chavetas partidas son omnipresentes en equipos agrícolas como arados, sembradoras y remolques, así como en una gran variedad de maquinaria industrial, donde aseguran componentes críticos en entornos a menudo exigentes.
• Automoción y Transporte: Además de las tuercas almenadas, se utilizan en diversas partes del chasis, sistemas de frenos y otros puntos de unión donde la seguridad es primordial.

Ventajas de las Chavetas Partidas:

• Facilidad de Instalación y Desmontaje: Una de sus mayores ventajas es la simplicidad de su uso. No requieren herramientas complejas para su instalación o remoción, lo que las hace muy eficientes en términos de tiempo y mano de obra.
• Coste-Efectividad: Son componentes relativamente económicos de producir y adquirir, lo que las convierte en una solución de fijación muy atractiva para aplicaciones de alto volumen.
• Fiabilidad: Cuando se seleccionan y se instalan correctamente, las chavetas partidas proporcionan una fijación extremadamente segura y fiable, resistiendo vibraciones y cargas que podrían aflojar otros tipos de sujetadores.
• Versatilidad de Materiales: La disponibilidad en acero cincado, acero inoxidable y latón permite su adaptación a una amplia gama de entornos, desde condiciones secas hasta ambientes corrosivos o aplicaciones especiales que requieren propiedades no magnéticas.
• Indicación Visual: La chaveta partida, una vez doblada, ofrece una clara indicación visual de que el componente está asegurado correctamente.
• Prevención de Fallos Catastróficos: Al actuar como un seguro secundario, previenen la pérdida total de un componente en caso de que el sujetador principal (como una tuerca) se afloje. Esto puede prevenir accidentes y daños mayores a la maquinaria.

En resumen, las chavetas partidas son un testimonio de cómo un diseño sencillo, combinado con la selección adecuada de materiales y la adherencia a estándares de fabricación, puede resultar en un componente de ingeniería extraordinariamente efectivo y ampliamente utilizado.

Preguntas Frecuentes (FAQ) sobre Chavetas Partidas

A continuación, respondemos algunas de las preguntas más comunes sobre las chavetas partidas, aclarando sus características, materiales y usos.

¿Qué es una chaveta partida y para qué se utiliza?

Una chaveta partida es un elemento de fijación mecánico simple, generalmente hecho de alambre doblado en forma de 'horquilla' o 'V' con una cabeza en un extremo. Se utiliza principalmente para asegurar componentes mecánicos, como tuercas almenadas o pasadores, evitando que se aflojen o se deslicen accidentalmente debido a vibraciones o cargas. Su diseño permite una fácil inserción y, al doblar sus patas, crea un bloqueo seguro.

¿Cuáles son los materiales más comunes en la fabricación de chavetas partidas?

Las chavetas partidas estándar se fabrican comúnmente en Acero SAE 1008/1010, a menudo con un acabado zincado para mejorar la resistencia a la corrosión. Para aplicaciones que requieren mayor resistencia a la corrosión en ambientes agresivos, como la industria marina o alimentaria, se fabrican en Acero Inoxidable. También se pueden encontrar en latón para aplicaciones específicas que requieran propiedades no magnéticas o resistencia a ciertos tipos de corrosión.

¿Cómo se garantiza la calidad y precisión de las chavetas partidas?

La calidad y precisión de las chavetas partidas se garantizan mediante el estricto cumplimiento de normas internacionales como la DIN 94 e ISO 1234. Estas normas especifican las dimensiones, las tolerancias y los requisitos de material, asegurando que las chavetas sean fabricadas con medidas exactas y que sean intercambiables y confiables en diversas aplicaciones y entornos de fabricación.

¿Qué tipos de esfuerzos debe soportar una chaveta partida?

Una chaveta partida está diseñada para soportar principalmente dos tipos de esfuerzos: el esfuerzo cortante (o de cizallamiento) y el esfuerzo de aplastamiento. El esfuerzo cortante ocurre cuando las fuerzas intentan 'cortar' la chaveta transversalmente. El esfuerzo de aplastamiento se refiere a la presión que la chaveta soporta al ser comprimida contra las paredes del orificio por el que pasa, debido a la carga de los componentes que asegura.

¿Es importante el cincado en las chavetas de acero?

Sí, el cincado es muy importante para las chavetas de acero, especialmente en aplicaciones donde pueden estar expuestas a la humedad o a ambientes corrosivos. La capa de zinc actúa como una barrera protectora que previene la oxidación y el óxido del acero. Además, el zinc proporciona protección catódica, sacrificándose para proteger el acero subyacente si la capa se daña, lo que prolonga significativamente la vida útil de la chaveta.

En conclusión, las chavetas partidas, aunque modestas en tamaño, son componentes de ingeniería de inmensa importancia. Su fiabilidad y versatilidad se derivan de la cuidadosa selección de materiales, el cumplimiento de estándares de fabricación rigurosos y un diseño funcional que les permite resistir esfuerzos clave como el cortante y el de aplastamiento. Desde el acero cincado para aplicaciones generales hasta el acero inoxidable y el latón para usos especializados, cada material confiere propiedades únicas que las hacen indispensables en la fijación de componentes mecánicos en una miríada de industrias. Su facilidad de uso, combinada con su robustez, asegura que estas pequeñas piezas continúen siendo un pilar fundamental en la seguridad y el rendimiento de la maquinaria moderna.
