Casquetes de Acero Inoxidable: Tipos y Usos Clave

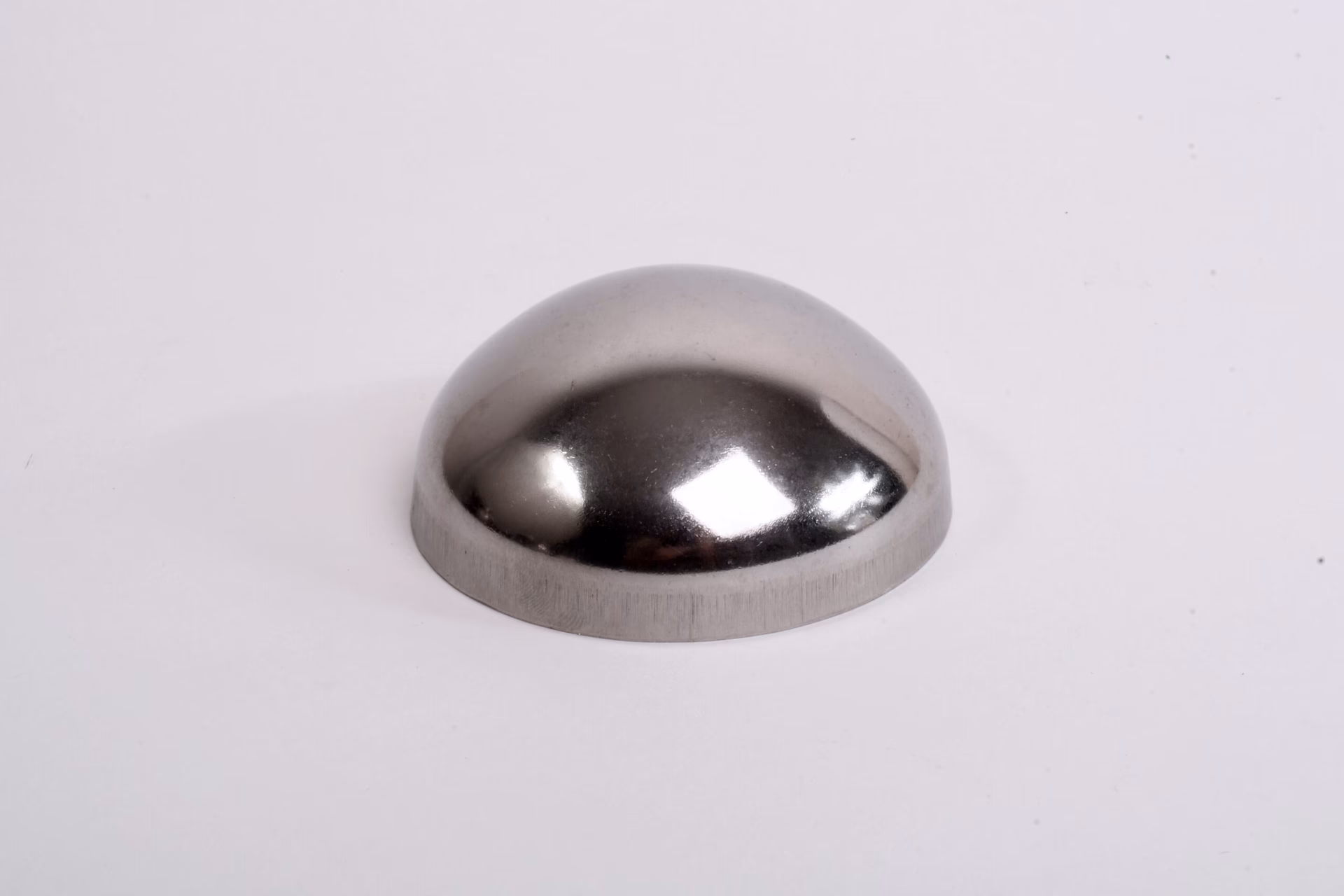

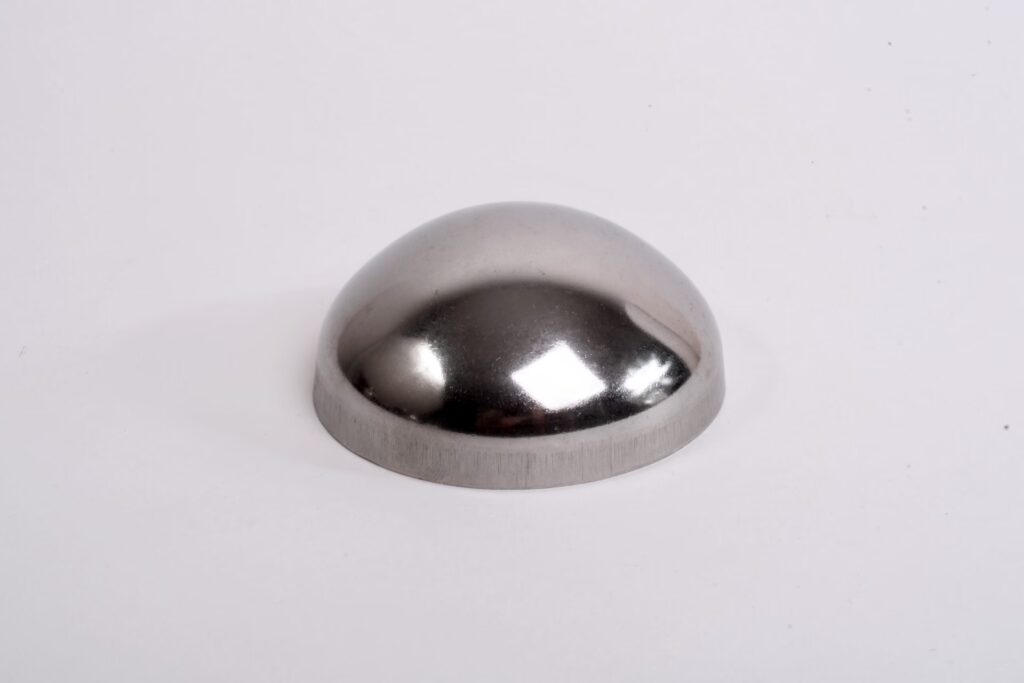

Los casquetes, también conocidos como fondos o tapas de recipientes, son componentes estructurales críticos en la fabricación de tanques, calderas, recipientes a presión y equipos industriales. Su función principal es cerrar los extremos de un cilindro, permitiendo contener líquidos o gases bajo diversas condiciones de presión y temperatura. La elección del tipo de casquete y el material adecuado es fundamental para garantizar la integridad, seguridad y eficiencia operativa de cualquier sistema.

En el mundo del acero inoxidable, los casquetes adquieren una relevancia aún mayor debido a las propiedades únicas de este material, como su resistencia a la corrosión, durabilidad y facilidad de limpieza, lo que los hace indispensables en industrias como la alimentaria, farmacéutica, química y petroquímica.

¿Qué son los Casquetes y Por Qué son Cruciales?

Un casquete es la parte final de un recipiente cilíndrico, diseñado para soportar las fuerzas internas y externas generadas por la presión de operación. Su forma no es arbitraria; está cuidadosamente diseñada para distribuir las tensiones de manera uniforme y evitar puntos de concentración de estrés que podrían comprometer la estructura. La fabricación de estos componentes requiere una alta precisión y el cumplimiento de estrictas normativas internacionales, como la ASME (American Society of Mechanical Engineers).

La correcta selección y fabricación de un casquete no solo asegura la vida útil del equipo, sino que es vital para la seguridad del personal y del entorno. Un fallo en un casquete puede tener consecuencias catastróficas, lo que subraya la importancia de trabajar con fabricantes especializados y materiales de primera calidad.

Principales Tipos de Casquetes

Existen diversos tipos de casquetes, cada uno con características geométricas y mecánicas específicas que los hacen más adecuados para ciertas aplicaciones. Los más comunes y los que se fabrican a medida según las necesidades de la industria incluyen los Toriesféricos y los Semielípticos.

Casquetes Toriesféricos

Los casquetes toriesféricos son una de las formas más utilizadas en la industria. Se caracterizan por tener una sección central esférica unida a una sección toroidal (en forma de rosquilla) en el borde, que se conecta con la parte cilíndrica del recipiente. Esta combinación de curvas permite una buena distribución de las tensiones bajo presión.

• Características: Menos profundos que los semielípticos o hemisféricos para un mismo diámetro, lo que puede ahorrar espacio. Relativamente fáciles de fabricar.
• Usos comunes: Ampliamente empleados en recipientes a presión de baja a media presión, tanques de almacenamiento y equipos de proceso en diversas industrias.
• Ventajas: Buena relación costo-efectividad, diseño robusto para muchas aplicaciones estándar.
• Desventajas: Pueden experimentar mayores concentraciones de estrés en la transición entre las secciones esférica y toroidal en comparación con los semielípticos bajo presiones muy elevadas.

Casquetes Semielípticos (2:1 Elípticos)

Los casquetes semielípticos, a menudo referidos como 2:1 elípticos, tienen una forma que se asemeja a la mitad de una elipse. Esta geometría proporciona una distribución de tensión más uniforme que los toriesféricos, especialmente bajo altas presiones.

• Características: Son más profundos que los toriesféricos para el mismo diámetro. Su forma elíptica permite una transición de tensión más suave.
• Usos comunes: Preferidos para recipientes a presión que operan bajo condiciones de alta presión, como reactores químicos, intercambiadores de calor y calderas.
• Ventajas: Excelente distribución de tensión, lo que los hace ideales para aplicaciones de alta presión y alta temperatura. Permiten diseños más ligeros al optimizar el espesor del material.
• Desventajas: Su fabricación puede ser más compleja y, por lo tanto, ligeramente más costosa que la de los toriesféricos.

Otros Tipos de Casquetes y la Importancia de la Personalización

Además de los toriesféricos y semielípticos, existen otros tipos como los casquetes hemisféricos (que ofrecen la mejor distribución de tensión, pero son más complejos y caros de fabricar), cónicos, toricónicos y planos. La elección de uno u otro, o incluso un diseño completamente adaptado, depende de factores como la presión de diseño, la temperatura, el material, las dimensiones, el tipo de fluido a contener y las restricciones de espacio.

La fabricación a medida es un pilar fundamental en este sector. Los casquetes pueden ser diseñados y producidos específicamente para el cliente, adaptándose a sus requisitos únicos de diseño y operación. Esto incluye no solo la forma geométrica, sino también los diámetros (que pueden ir desde 340 mm hasta impresionantes 6,000 mm) y los espesores (desde 3 mm hasta 32 mm), garantizando una personalización total y un rendimiento óptimo.

Materiales de Fabricación: La Versatilidad en el Corazón de la Ingeniería

La selección del material es tan crucial como la forma del casquete. La elección depende de la aplicación, el entorno operativo (temperatura, presión, corrosividad del medio) y las normativas aplicables. Los materiales más comunes para la fabricación de casquetes incluyen:

• Acero al Carbono: Económico y ampliamente utilizado para aplicaciones donde la corrosión no es un problema principal y las temperaturas no son extremas. Ofrece buena resistencia mecánica.
• Acero Inoxidable: Este es el material estrella para muchas aplicaciones industriales de alta exigencia. Sus propiedades incluyen:
  • Resistencia a la Corrosión: Ideal para ambientes agresivos, ácidos, alcalinos, y para la industria alimentaria y farmacéutica donde la higiene es primordial.
  • Durabilidad: Larga vida útil, lo que reduce los costos de mantenimiento y reemplazo.
  • Higiene: Superficie no porosa que facilita la limpieza y previene la proliferación bacteriana.
  • Resistencia a Altas Temperaturas: Mantiene sus propiedades mecánicas en un amplio rango de temperaturas.
  • Estética: Acabado atractivo, importante en ciertas aplicaciones.

  Las calidades más comunes de acero inoxidable para casquetes son el 304/304L y el 316/316L, elegidas según la resistencia a la corrosión específica requerida.

• Aluminio: Ligero y con buena resistencia a la corrosión en ciertos ambientes, a menudo utilizado donde el peso es una consideración crítica.
• Bronce: Utilizado en aplicaciones específicas que requieren resistencia a la corrosión en ambientes marinos o para componentes no ferrosos.
• Clad (Bimetálicos): Estos materiales son una combinación de dos o más metales unidos metalúrgicamente. Típicamente, un metal base (como acero al carbono) proporciona la resistencia mecánica, mientras que una capa superficial (como acero inoxidable o níquel) ofrece resistencia a la corrosión o a la abrasión. Son una solución costo-efectiva para aplicaciones que requieren las propiedades de un material costoso en la superficie, pero la resistencia estructural de un material más económico en el núcleo.
• Otros Materiales: A consideración y según los requisitos específicos del proyecto, se pueden emplear otros materiales especiales o aleaciones.

Normativas y Estándares de Fabricación: ASME VIII Div.1

La fabricación de casquetes, especialmente para recipientes a presión, está estrictamente regulada por normativas internacionales. La norma ASME VIII División 1 es una de las más reconocidas y utilizadas a nivel mundial. Esta norma establece los requisitos para el diseño, fabricación, inspección, prueba y certificación de recipientes a presión. Cumplir con ASME VIII Div.1 asegura que el casquete ha sido diseñado y fabricado con los más altos estándares de seguridad y calidad, garantizando su fiabilidad operativa.

La adhesión a estas normas no es opcional; es un requisito legal y de ingeniería para la mayoría de las aplicaciones críticas, especialmente aquellas que implican riesgo para la vida o la propiedad.

Tabla Comparativa: Casquetes Toriesféricos vs. Semielípticos

Para ayudar a visualizar las diferencias clave entre los dos tipos de casquetes más comunes, aquí se presenta una tabla comparativa:

Preguntas Frecuentes sobre Casquetes

¿Por qué es importante el diseño a medida de los casquetes?

El diseño a medida es crucial porque permite que el casquete se ajuste perfectamente a las condiciones operativas específicas (presión, temperatura, fluidos) y a las dimensiones exactas del recipiente. Esto asegura la máxima resistencia, eficiencia y seguridad, evitando fallos estructurales y optimizando el rendimiento del sistema.

¿Cuál es la diferencia principal entre un casquete toriesférico y uno semielíptico?

La diferencia principal radica en su geometría y la forma en que distribuyen las tensiones. Los toriesféricos son una combinación de una esfera y un toroide, adecuados para presiones medias. Los semielípticos tienen una forma elíptica que proporciona una distribución de tensión más uniforme, haciéndolos ideales para aplicaciones de alta presión.

¿Qué significa material 'clad' y cuándo se utiliza?

El material 'clad' se refiere a placas bimetálicas o multi-metálicas donde una capa de un material costoso (como acero inoxidable o aleaciones de níquel) se une metalúrgicamente a una capa base más económica (como acero al carbono). Se utiliza cuando se necesita la resistencia a la corrosión o a la abrasión del material de la superficie, pero no es económicamente viable o necesario que todo el componente sea de ese material costoso. Ofrece una solución rentable sin comprometer el rendimiento.

¿Por qué se utiliza tanto el acero inoxidable en la fabricación de casquetes?

El acero inoxidable es preferido por su excepcional resistencia a la corrosión, lo que lo hace ideal para contener una amplia gama de productos químicos, alimentos y productos farmacéuticos sin contaminarse ni degradarse. Además, ofrece una excelente durabilidad, facilidad de limpieza y la capacidad de mantener sus propiedades mecánicas bajo un amplio rango de temperaturas y presiones, lo que garantiza una larga vida útil y un rendimiento seguro.

¿Qué papel juega la norma ASME VIII Div.1 en la fabricación de casquetes?

La norma ASME VIII Div.1 es un código de diseño y fabricación que establece los requisitos mínimos de seguridad para los recipientes a presión. Su cumplimiento asegura que los casquetes se diseñan, fabrican, inspeccionan y prueban bajo rigurosos estándares de calidad. Esto es fundamental para prevenir accidentes, proteger vidas y propiedades, y garantizar la fiabilidad del equipo en operación.

Conclusión

Los casquetes son mucho más que simples tapas; son componentes de ingeniería de alta precisión, vitales para la seguridad y el rendimiento de los recipientes a presión en todas las industrias. La elección entre tipos como los toriesféricos y semielípticos, así como la selección del material adecuado —siendo el acero inoxidable un protagonista clave por su resistencia y versatilidad—, debe hacerse con un profundo conocimiento de las condiciones de operación y el estricto cumplimiento de normativas como la ASME VIII Div.1. La capacidad de fabricar estos componentes a medida, con diámetros y espesores específicos, garantiza que cada solución se adapte perfectamente a las necesidades del cliente, asegurando la máxima eficiencia y durabilidad en cualquier aplicación industrial.
