Bridas de Acero Inoxidable 304L y 316L: Guía Completa

Las bridas son componentes esenciales en cualquier sistema de tuberías, desempeñando un papel crucial en la conexión de secciones de tubería, válvulas, bombas y otros equipos. Su importancia radica en la capacidad de crear uniones seguras, desmontables y herméticas, fundamentales para el transporte eficiente y seguro de fluidos en una amplia gama de industrias. Cuando se trata de aplicaciones que exigen resistencia a la corrosión, durabilidad y un rendimiento excepcional en entornos desafiantes, el acero inoxidable se posiciona como el material predilecto. Dentro de la vasta familia de los aceros inoxidables, los tipos 304L y 316L son particularmente relevantes y ampliamente utilizados para la fabricación de bridas, ofreciendo características específicas que los hacen ideales para distintas condiciones operativas. Este artículo explora en profundidad las propiedades, aplicaciones y diferencias clave entre las bridas fabricadas con estos dos grados de acero inoxidable de alto rendimiento.

¿Qué son las Bridas de Acero Inoxidable y Por Qué son Cruciales?

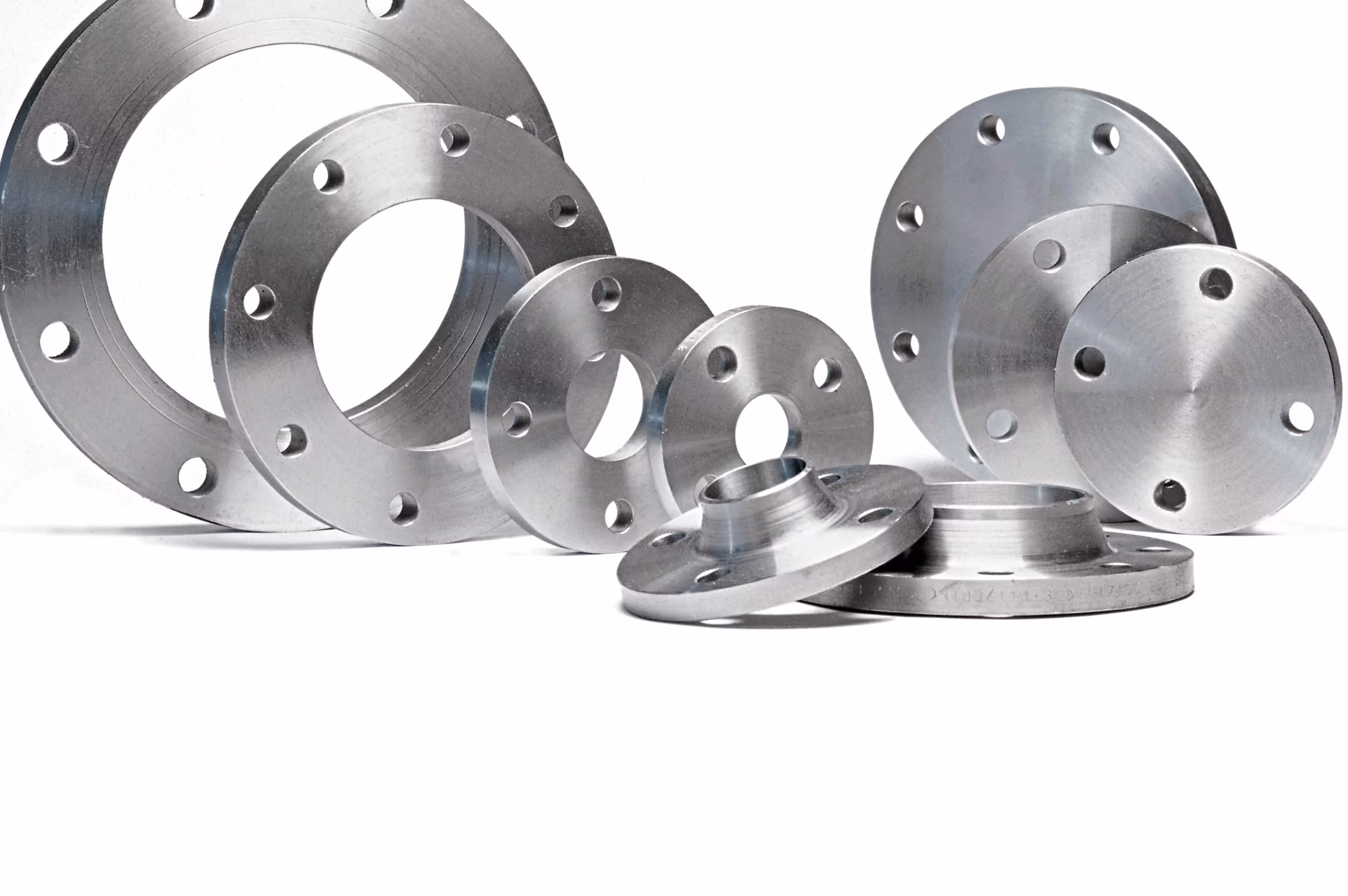

Las bridas son anillos o discos de metal que se sueldan o atornillan al extremo de una tubería, permitiendo su unión a otra brida mediante pernos y una junta de sellado. Esta configuración facilita el montaje y desmontaje de los sistemas, lo cual es vital para el mantenimiento, la inspección o la modificación. El uso de acero inoxidable para su fabricación confiere a estas piezas una resistencia inherente a la oxidación y a la corrosión, características indispensables en ambientes húmedos, químicos o a altas temperaturas. Esta resistencia prolonga significativamente la vida útil de las instalaciones, reduce los costos de reemplazo y minimiza el riesgo de fugas peligrosas, asegurando la integridad operativa y la seguridad en industrias como la petroquímica, farmacéutica, alimentaria, energética y de tratamiento de aguas.

Acero Inoxidable 304L: El Estándar Versátil de la Industria

El acero inoxidable 304L es una versión de bajo carbono del popular acero inoxidable 304. La 'L' en su denominación indica su bajo contenido de carbono, lo cual es una característica fundamental que mejora significativamente su soldabilidad. Este material pertenece a la familia de los aceros inoxidables austeníticos, conocidos por su excelente resistencia a la corrosión, maleabilidad y ductilidad. Es, sin duda, uno de los aceros inoxidables más utilizados globalmente debido a su equilibrio entre propiedades mecánicas, resistencia a la corrosión y costo.

Composición y Propiedades Clave del 304L

La composición típica del acero inoxidable 304L incluye aproximadamente un 18% de cromo y un 8% de níquel, con un contenido de carbono máximo del 0.03%. Esta baja presencia de carbono es crucial porque reduce la precipitación de carburo durante la soldadura, un fenómeno que puede llevar a la sensibilización del material y, consecuentemente, a una disminución de la resistencia a la corrosión intergranular en la zona afectada por el calor. Además de su soldabilidad superior, el 304L ofrece una buena resistencia a la oxidación en el aire hasta aproximadamente 870°C (1600°F) y una excelente resistencia a una amplia variedad de entornos corrosivos, incluyendo ácidos suaves y soluciones alcalinas.

Aplicaciones Típicas del 304L

Debido a su versatilidad y resistencia, las bridas de acero inoxidable 304L son ampliamente empleadas en:

• Industria alimentaria y de bebidas: Para el procesamiento de alimentos, lácteos y cervecerías, donde la higiene y la resistencia a la corrosión por ácidos orgánicos son primordiales.
• Equipos de cocina y electrodomésticos: Dada su facilidad de limpieza y apariencia estética.
• Aplicaciones arquitectónicas: Para fachadas, barandales y elementos decorativos por su resistencia a la intemperie.
• Industria química y petroquímica: En entornos con corrosivos moderados y donde la soldabilidad es un factor crítico para evitar la corrosión intergranular.
• Sistemas de tuberías para agua potable y tratamiento de aguas residuales.

Acero Inoxidable 316L: La Resistencia Superior a la Corrosión

El acero inoxidable 316L es otra variante de bajo carbono de la serie austenítica, pero se distingue del 304L por la adición de molibdeno. Esta aleación específica le confiere una resistencia superior a la corrosión, especialmente en ambientes clorados o con soluciones salinas, lo que lo convierte en la elección preferida para las condiciones más agresivas. Al igual que el 304L, la 'L' indica un bajo contenido de carbono, lo que garantiza una excelente soldabilidad y minimiza el riesgo de corrosión intergranular.

Composición y Propiedades Clave del 316L

La composición del 316L incluye típicamente un 16-18% de cromo, un 10-14% de níquel y un crucial 2-3% de molibdeno, con un contenido de carbono máximo del 0.03%. El molibdeno es el elemento clave que mejora significativamente la resistencia a la corrosión por picaduras y por rendija, particularmente en presencia de iones cloruro. Esto hace que el 316L sea ideal para entornos marinos, piscinas, industrias químicas que manejan cloruros, y aplicaciones donde la exposición a soluciones salinas es constante. Su resistencia a la fluencia y a la tracción a temperaturas elevadas también es superior a la del 304L.

Aplicaciones Críticas del 316L

Las bridas de acero inoxidable 316L son indispensables en:

• Ambientes marinos y costeros: Para equipos expuestos al agua de mar y a la niebla salina.
• Industria química y petroquímica: Manejo de ácidos más agresivos, cloruros y procesos de blanqueo.
• Equipos farmacéuticos y médicos: Donde la esterilidad y la resistencia a la corrosión por desinfectantes son vitales.
• Plantas de tratamiento de aguas residuales: Dada la presencia de cloruros y otros contaminantes.
• Intercambiadores de calor y componentes de calderas: Por su resistencia a altas temperaturas y ambientes corrosivos.
• Industria papelera y textil: Donde se utilizan químicos corrosivos.

Comparativa: 304L vs. 316L

Aunque ambos son aceros inoxidables austeníticos de bajo carbono, sus diferencias en composición y propiedades los hacen adecuados para distintas aplicaciones. La elección entre 304L y 316L dependerá de las condiciones específicas del entorno y del tipo de fluido a transportar. A continuación, una tabla comparativa que resume sus principales características:

Tipos de Bridas Mencionadas: Socket Weld y Cuello Soldable (Weld Neck)

El tipo de brida también es crucial para la integridad del sistema. La información proporcionada menciona bridas Socket Weld y de Cuello Soldable (Weld Neck), así como el término "Bore 80", que se refiere comúnmente al Schedule 80 de las tuberías, indicando un espesor de pared considerable para aplicaciones de alta presión.

Brida Socket Weld: Características y Usos

La brida Socket Weld (SW) se caracteriza por tener un agujero en el que se inserta la tubería antes de ser soldada con un solo cordón de soldadura de filete exterior. Este diseño crea una unión fuerte y esférica, ideal para sistemas de tuberías de diámetro pequeño (hasta NPS 3 o 4) que manejan alta presión y donde la fatiga por vibración es una preocupación. Son fáciles de instalar y no requieren biselado del extremo del tubo. Sin embargo, no se recomiendan para fluidos corrosivos severos o temperaturas extremadamente altas, ya que la hendidura entre el tubo y el reborde puede ser un punto de acumulación de corrosión. Son comunes en líneas de proceso químico, sistemas de vapor, y tuberías hidráulicas.

Brida de Cuello Soldable (Weld Neck): Robustez y Confiabilidad

Las bridas de Cuello Soldable (Weld Neck, WN) son fácilmente reconocibles por su cuello largo y cónico que se suelda al tubo. Este diseño permite una distribución uniforme del estrés desde la brida hasta la tubería, minimizando la concentración de tensiones en la base de la brida. Son ideales para aplicaciones de alta presión, temperaturas extremas, y donde se producen cambios bruscos de temperatura o presión. La soldadura a tope (butt weld) entre la brida y la tubería es de penetración completa, lo que asegura la máxima integridad estructural y reduce el riesgo de erosión o turbulencia en la junta. Son la opción preferida en la industria petroquímica, de generación de energía, y en cualquier sistema donde la integridad de la unión sea crítica y se manejen fluidos peligrosos o valiosos. El término "Bore 80" en el contexto de estas bridas indica que están diseñadas para acoplarse con tuberías de Schedule 80, que tienen un espesor de pared mayor y, por lo tanto, son adecuadas para presiones y condiciones de servicio más severas.

Selección de la Brida Correcta: Factores a Considerar

La elección adecuada de una brida de acero inoxidable, ya sea 304L o 316L, y su tipo (Socket Weld, Weld Neck, entre otros), es un paso crítico en el diseño y la construcción de cualquier sistema de tuberías. Varios factores deben ser cuidadosamente evaluados para asegurar un rendimiento óptimo y la seguridad a largo plazo:

• Tipo de Fluido: La naturaleza del fluido (corrosivo, abrasivo, inflamable, tóxico) es el factor principal. Los fluidos con cloruros o ambientes marinos demandarán 316L, mientras que el 304L puede ser suficiente para fluidos menos agresivos.
• Presión y Temperatura de Operación: Estos parámetros determinarán no solo el material (ambos 304L y 316L tienen límites de temperatura y presión, pero el 316L suele tener un mejor rendimiento a temperaturas elevadas) sino también el tipo de brida y el Schedule de la tubería (como el Schedule 80).
• Ambiente Externo: La exposición a la intemperie, ambientes salinos o químicos externos también influirá en la selección del material.
• Método de Conexión: Si se requiere una unión soldada, la soldabilidad del 304L y 316L los hace adecuados. El tipo de brida (Socket Weld vs. Weld Neck) dependerá del diámetro de la tubería, la presión y la necesidad de una soldadura de penetración completa.
• Costos: El 304L es generalmente más económico que el 316L. Es importante equilibrar la necesidad de resistencia a la corrosión con el presupuesto disponible, sin comprometer la seguridad o la durabilidad.
• Estándares y Regulaciones: Las bridas deben cumplir con estándares industriales específicos (como ASME B16.5 para bridas de tubería y accesorios bridados) y regulaciones locales o internacionales para garantizar la compatibilidad y la seguridad.

Mantenimiento y Durabilidad de las Bridas de Acero Inoxidable

Una de las grandes ventajas de las bridas de acero inoxidable es su inherentemente baja necesidad de mantenimiento y su excepcional durabilidad. Sin embargo, para maximizar su vida útil y asegurar un rendimiento continuo, es recomendable realizar inspecciones periódicas para detectar signos de corrosión, fatiga o daños mecánicos. Un correcto apriete de los pernos y la utilización de juntas adecuadas son esenciales para mantener la hermeticidad de la unión. La limpieza regular en entornos propensos a la acumulación de depósitos también puede prevenir la corrosión localizada. Con un mantenimiento adecuado, las bridas de acero inoxidable 304L y 316L pueden operar de manera confiable durante décadas, incluso en las condiciones más exigentes.

Preguntas Frecuentes (FAQ)

¿Cuál es la principal diferencia entre el acero inoxidable 304L y 316L para bridas?
La principal diferencia radica en la adición de molibdeno en el 316L, lo que le confiere una resistencia superior a la corrosión por picaduras y por rendija, especialmente en ambientes con cloruros o salinos. El 304L es más económico y adecuado para corrosión general, mientras que el 316L es para entornos más agresivos.

¿Por qué el bajo contenido de carbono ('L') es importante en 304L y 316L?
El bajo contenido de carbono (indicado por la 'L') es crucial porque minimiza la precipitación de carburos de cromo durante la soldadura. Esta precipitación, conocida como sensibilización, puede reducir drásticamente la resistencia a la corrosión intergranular en la zona afectada por el calor, un problema común en aceros inoxidables con mayor contenido de carbono.

¿Cuándo debo elegir una brida Socket Weld versus una Weld Neck?
Las bridas Socket Weld son adecuadas para tuberías de diámetro pequeño (hasta NPS 4) en sistemas de alta presión que no manejan fluidos altamente corrosivos, donde la facilidad de instalación es una ventaja. Las bridas Weld Neck son preferibles para aplicaciones de alta presión, temperaturas extremas, o donde la fatiga por vibración y la máxima integridad de la unión son críticas, especialmente en tuberías de mayor diámetro o con fluidos peligrosos.

¿Qué significa 'Bore 80' en el contexto de una brida?
'Bore 80' se refiere al Schedule 80 de las tuberías, lo que indica un espesor de pared más grueso. Una brida con un 'Bore 80' está diseñada para conectarse a una tubería de Schedule 80, lo que significa que está dimensionada para soportar presiones más altas y condiciones de servicio más severas en comparación con tuberías de Schedule más bajos.

¿Las bridas de acero inoxidable requieren algún tratamiento especial antes de la instalación?
Generalmente, las bridas de acero inoxidable no requieren un tratamiento especial antes de la instalación, más allá de asegurar que estén limpias y libres de cualquier contaminante. Sin embargo, es vital que la superficie de sellado (cara de la brida) no tenga rayaduras o imperfecciones que puedan comprometer la hermeticidad de la junta.

¿Puedo mezclar bridas de 304L y 316L en un mismo sistema?
Si bien es técnicamente posible, no es recomendable mezclar indiscriminadamente. La elección del material debe basarse en las condiciones más exigentes a las que estará expuesto el sistema. Si una parte del sistema requiere 316L por su resistencia superior a la corrosión, lo ideal es que todas las bridas y componentes en esa sección crítica sean de 316L para evitar puntos débiles por corrosión diferencial.
