Tubos Huecos de Acero Inoxidable: Precisión y Forma

El acero inoxidable es un material fundamental en una infinidad de industrias, valorado por su durabilidad, resistencia a la corrosión y estética. Dentro de sus múltiples formas, los tubos huecos destacan por su eficiencia estructural y su adaptabilidad a diversas aplicaciones. Sin embargo, no todos los tubos son iguales; la precisión en su fabricación, especialmente en aquellos que han sido rectificados a tierra, juega un papel crucial en su rendimiento y funcionalidad. Esta guía explora en profundidad la importancia de las tolerancias específicas, como la h8 para el diámetro exterior, y desglosa las características y usos de las secciones huecas más comunes: cuadradas, rectangulares y circulares.

La elección del tubo adecuado no solo depende del material, sino también de la geometría y la exactitud dimensional. Un tubo hueco de acero inoxidable, especialmente si está destinado a componentes de alta precisión, debe cumplir con estándares rigurosos que garanticen su encaje perfecto y su funcionamiento óptimo. Comprender estos aspectos es clave para ingenieros, diseñadores y fabricantes que buscan la máxima eficiencia y fiabilidad en sus proyectos.

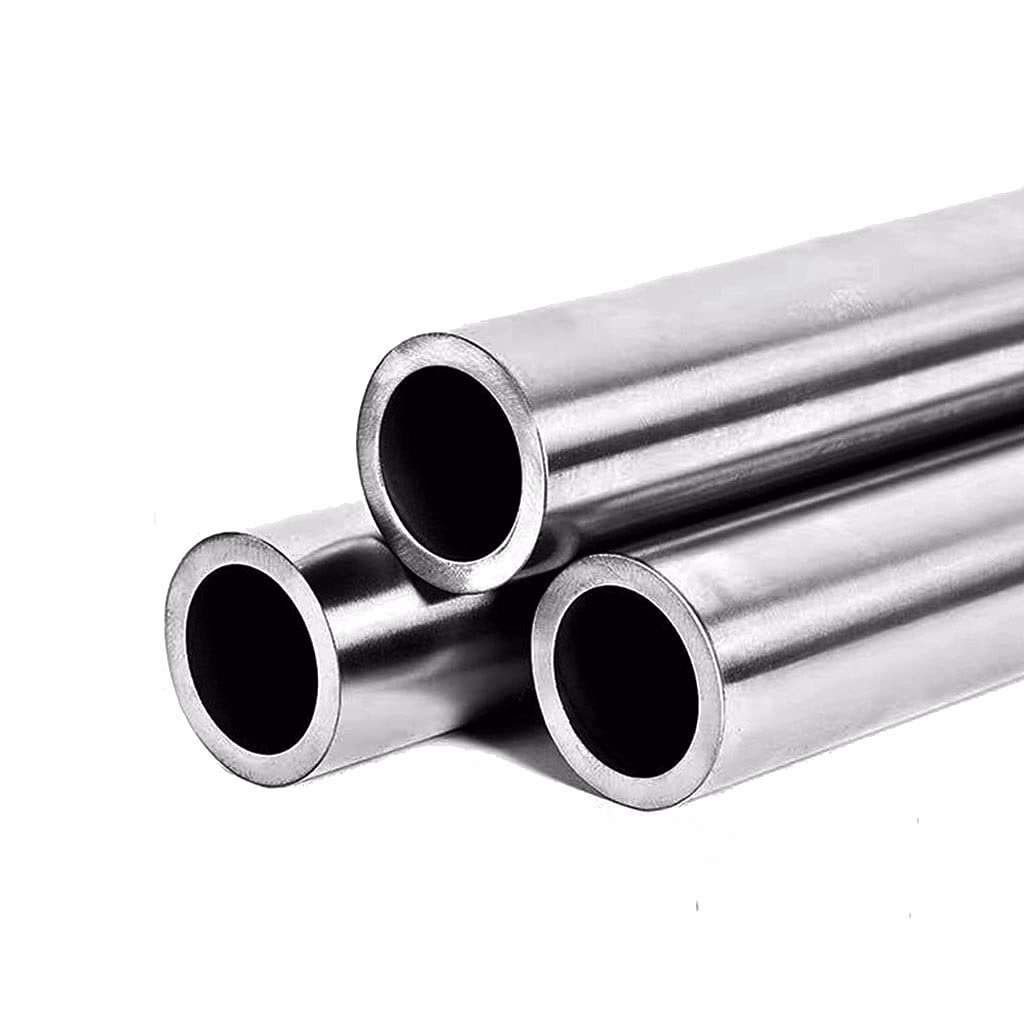

La Tolerancia H8: Un Símbolo de Precisión en Tubos Rectificados

Cuando hablamos de tubos huecos de acero inoxidable rectificados a tierra, nos referimos a un proceso de acabado superficial que busca una exactitud dimensional extremadamente alta, junto con una superficie lisa y uniforme. Este proceso es vital para aplicaciones donde el tubo debe encajar con otros componentes con una holgura mínima, o donde la fricción y el desgaste deben ser controlados rigurosamente. La especificación de tolerancia 'h8' para el diámetro exterior (OD) de estos tubos es un ejemplo claro de este nivel de exigencia.

La tolerancia h8 forma parte del Sistema Internacional de Tolerancias (Sistema IT), que estandariza las desviaciones permitidas de una dimensión nominal. En el contexto de un agujero o un eje (como el diámetro exterior de un tubo), la letra 'h' indica que la desviación superior es cero, y la desviación inferior es negativa. El número '8' se refiere al grado de tolerancia, que es un nivel de precisión relativamente alto. En términos prácticos, esto significa que el diámetro exterior del tubo no será mayor que su medida nominal y solo se le permite una variación muy pequeña hacia abajo. Esta característica es fundamental para asegurar un ajuste preciso en cojinetes, bujes, sellos o cualquier otro componente que requiera una interfaz de baja holgura.

Las aplicaciones de tubos con tolerancia h8 son variadas y críticas. Se encuentran comúnmente en la fabricación de maquinaria de alta precisión, como equipos médicos, componentes para la industria aeroespacial, sistemas robóticos, actuadores lineales y ejes para motores o transmisiones. En estos entornos, incluso una pequeña desviación del diámetro podría llevar a fallos operativos, vibraciones excesivas o un desgaste prematuro. Por ejemplo, en un sistema de ejes roscados, la precisión del diámetro exterior del tubo es tan importante como la exactitud de la rosca en los extremos, ya que ambos contribuyen a la funcionalidad y durabilidad del conjunto. Los extremos de los ejes roscados en tubos de alta precisión se benefician enormemente de una base dimensional controlada, facilitando una unión segura y alineada.

El proceso de rectificado a tierra no solo garantiza la tolerancia dimensional, sino que también mejora la calidad superficial del acero inoxidable, lo que puede ser beneficioso para la resistencia a la corrosión y la higiene en aplicaciones sanitarias, además de su atractivo estético en componentes visibles.

Propiedades y Aplicaciones de las Secciones Huecas Estructurales

Más allá de la precisión en el diámetro, la forma de la sección hueca del tubo de acero inoxidable define gran parte de sus propiedades mecánicas y su idoneidad para diferentes aplicaciones estructurales y mecánicas. Las secciones huecas ofrecen una excelente relación resistencia-peso, lo que las convierte en una opción eficiente para muchas construcciones y diseños.

Sección Hueca Cuadrada (SHS)

La Sección Hueca Cuadrada (SHS, por sus siglas en inglés Square Hollow Section) es un tipo de tubo de acero estructural que se distingue por sus cuatro lados iguales y sus esquinas redondeadas. Su geometría simétrica le confiere propiedades uniformes de resistencia a la flexión y la torsión en todas las direcciones. La característica más notable del SHS es su superficie plana, que facilita enormemente la unión y la soldadura, simplificando los procesos de fabricación y reduciendo los costos.

Debido a su facilidad de conexión y su estabilidad, el SHS se utiliza habitualmente en proyectos de construcción, tanto en estructuras de edificios como en puentes. También es común en la fabricación de marcos, columnas, soportes, barandillas, mobiliario urbano y maquinaria. Su apariencia limpia y geométrica lo hace adecuado para aplicaciones donde la estética es importante, además de la funcionalidad estructural.

Sección Hueca Rectangular (RHS)

Los Perfiles Huecos Rectangulares (RHS, por sus siglas en inglés Rectangular Hollow Section) son similares a los SHS, pero con dos pares de lados desiguales. Al igual que el SHS, el RHS presenta superficies planas, lo que lo hace muy rentable para las uniones, soldaduras y otros trabajos de fabricación. Esta forma rectangular ofrece una mayor inercia en una de sus dimensiones, lo que la hace particularmente eficiente para resistir cargas de flexión en una dirección específica, como vigas o columnas sometidas a cargas predominantes en un plano.

Los RHS son ampliamente utilizados en trabajos mecánicos, estructurales y de construcción. Sus aplicaciones incluyen marcos de vehículos, remolques, soportes de maquinaria pesada, vigas de entrepiso, columnas, puertas y ventanas industriales, así como componentes de sistemas de transporte y almacenamiento. La versatilidad de su forma permite a los ingenieros optimizar el uso del material para cargas específicas.

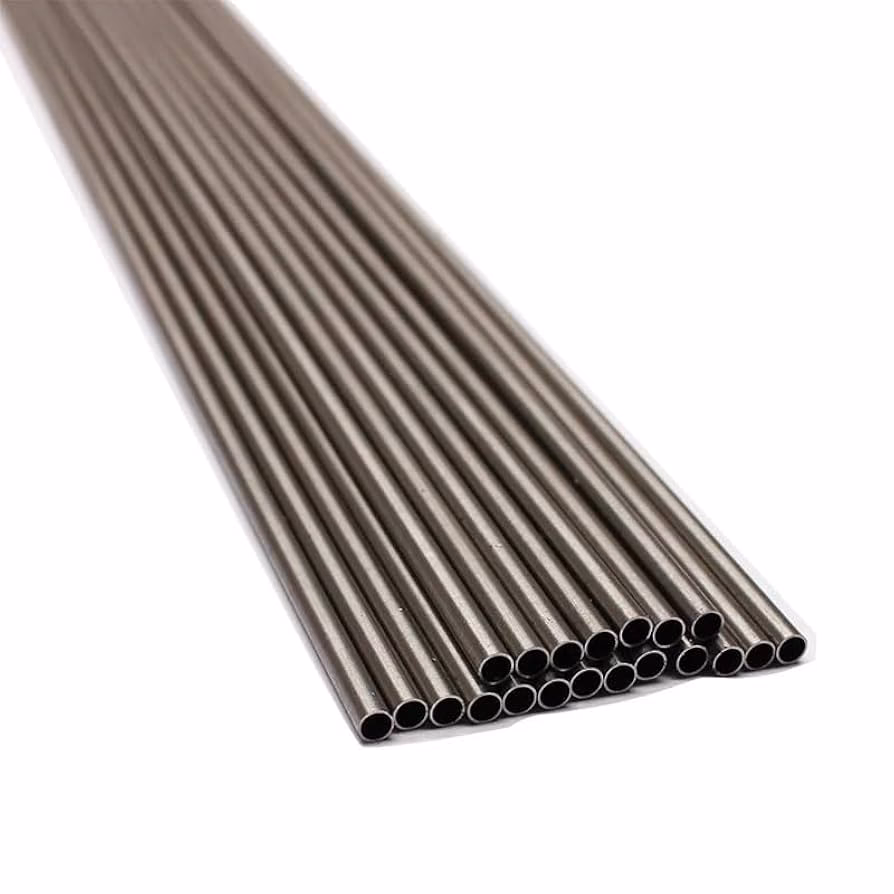

Sección Hueca Circular (CHS)

Con una sección transversal redonda, la Sección Hueca Circular (CHS, por sus siglas en inglés Circular Hollow Section) se diferencia de las secciones cuadradas y rectangulares por la ausencia de esquinas y una distribución uniforme del material alrededor de su centro. Esta característica le proporciona propiedades uniformes de compresión y tracción, siendo excepcional para resistir fuerzas de torsión y compresión axial.

El CHS es muy utilizado en tuberías para el transporte de fluidos debido a su flujo interno sin obstrucciones. También es común en la construcción de puentes, piezas de maquinaria, y en una amplia gama de campos industriales. Su atractivo aspecto y su capacidad para integrarse estéticamente lo hacen muy popular en arquitectura, donde se utiliza en columnas expuestas, pasamanos, elementos decorativos y estructuras que requieren curvas o formas orgánicas. La resistencia inherente del CHS a la torsión lo hace ideal para aplicaciones donde se esperan cargas rotacionales.

Tabla Comparativa de Secciones Huecas de Acero Inoxidable

La Importancia de Elegir la Sección Correcta

La selección entre SHS, RHS o CHS no es arbitraria y debe basarse en un análisis cuidadoso de los requisitos del proyecto. Factores como las cargas esperadas (compresión, tensión, flexión, torsión), el método de unión (soldadura, atornillado), los costos de fabricación, las necesidades estéticas y las condiciones ambientales (que pueden influir en la resistencia a la corrosión del acero inoxidable) deben ser considerados. Por ejemplo, si se necesita una resistencia óptima a la torsión, el CHS es la elección superior. Si la facilidad de fabricación y soldadura es primordial para un marco cuadrado, el SHS será el más adecuado. Para vigas que soportan cargas en una dirección principal, el RHS ofrece una solución eficiente en términos de material.

El acero inoxidable, en cualquiera de estas formas, añade el beneficio inherente de su resistencia a la corrosión, lo que lo hace indispensable en ambientes húmedos, químicos o sanitarios. Su durabilidad reduce la necesidad de mantenimiento y reemplazo, ofreciendo una solución a largo plazo y rentable.

Preguntas Frecuentes (FAQ)

¿Qué significa la tolerancia h8 en tubos de acero inoxidable?

La tolerancia h8 en tubos de acero inoxidable se refiere a una especificación de alta precisión dimensional para el diámetro exterior (OD). Indica que el diámetro real del tubo no será mayor que su valor nominal y tendrá una desviación negativa muy pequeña y controlada, asegurando un ajuste apretado y preciso con otros componentes.

¿Por qué se rectifican los tubos huecos de acero inoxidable?

Los tubos huecos de acero inoxidable se rectifican a tierra para lograr una alta precisión dimensional, una superficie lisa y un acabado de calidad superior. Este proceso es crucial para aplicaciones donde se requiere un ajuste exacto, baja fricción, resistencia al desgaste o una apariencia estética impecable, como en maquinaria de precisión o equipos médicos.

¿Cuáles son las principales diferencias entre SHS, RHS y CHS?

Las principales diferencias radican en su forma: SHS es cuadrado, RHS es rectangular y CHS es circular. Esto afecta sus propiedades mecánicas y su facilidad de fabricación. SHS y RHS tienen superficies planas ideales para soldar, mientras que CHS sobresale en resistencia a la torsión y compresión axial uniforme, y es preferido por su estética en ciertas aplicaciones arquitectónicas.

¿En qué aplicaciones es crucial la precisión de los tubos rectificados?

La precisión de los tubos rectificados es crucial en aplicaciones como ejes de precisión, componentes de maquinaria CNC, equipos médicos y farmacéuticos, robótica, actuadores lineales, y cualquier sistema donde el ajuste exacto, la alineación y la minimización de la fricción sean fundamentales para el rendimiento y la durabilidad.

¿Se pueden roscar los extremos de los tubos huecos de precisión?

Sí, los extremos de los tubos huecos de precisión, especialmente aquellos con tolerancias estrictas como h8, pueden ser roscados. De hecho, la precisión en el diámetro exterior del tubo complementa la exactitud del roscado, asegurando que el conjunto roscado sea robusto, bien alineado y funcional, especialmente en aplicaciones que demandan alta fiabilidad.

En resumen, los tubos huecos de acero inoxidable son componentes ingenieriles de gran versatilidad, cuya funcionalidad se ve amplificada por la precisión en su fabricación. Ya sea mediante tolerancias rigurosas como la h8 para aplicaciones críticas de encaje, o a través de la elección estratégica entre secciones cuadradas, rectangulares o circulares para optimizar la resistencia estructural y la estética, cada detalle cuenta. Comprender estas especificaciones y propiedades es esencial para aprovechar al máximo el potencial de este material indispensable en el diseño y la construcción moderna.
