¿Qué Tipos de Caños Estructurales Existen?

Los caños estructurales son elementos fundamentales en la ingeniería y la arquitectura moderna, constituyendo la columna vertebral de innumerables construcciones, desde rascacielos imponentes hasta mobiliario contemporáneo. Su diseño hueco no solo los hace ligeros, sino que también les confiere una excepcional relación resistencia-peso, permitiendo un uso eficiente del material. Entender los distintos tipos y sus propiedades es crucial para cualquier proyecto que busque optimizar la eficiencia, la seguridad y la durabilidad.

A menudo, la elección del caño estructural adecuado depende de una compleja interacción de factores como la carga a soportar, el entorno de aplicación, las consideraciones estéticas y, por supuesto, el presupuesto. Acompáñanos en este recorrido para desentrañar las características de cada tipo y tomar decisiones informadas para tu próxima obra.

La Esencia de los Caños Estructurales: ¿Qué Son y Por Qué Son Cruciales?

Un caño estructural, también conocido como perfil tubular o sección hueca, es un componente de acero diseñado para soportar cargas y resistir fuerzas en estructuras. A diferencia de las barras macizas, su configuración hueca distribuye la masa de manera más eficiente alrededor de un eje, lo que se traduce en una mayor rigidez y resistencia a la flexión y torsión con menos material. Esta característica los convierte en una opción predilecta en aplicaciones donde el peso es una preocupación, o donde se busca una estética limpia y moderna.

Su uso es omnipresente: los encontramos en puentes, edificios, torres de comunicación, infraestructuras industriales, maquinaria pesada, vehículos y elementos decorativos. La capacidad de estos perfiles para integrarse de forma discreta y robusta en diversos diseños es una de sus mayores fortalezas, ofreciendo una versatilidad inigualable en comparación con otros materiales o formas estructurales.

Clasificación Principal: Formas Geométricas

La forma es la característica más evidente y a menudo la primera distinción que se hace al hablar de caños estructurales. Cada geometría ofrece ventajas específicas para diferentes tipos de cargas y uniones.

Caños Estructurales Circulares (CHS - Circular Hollow Sections)

Los caños circulares son, quizás, los más reconocibles. Su simetría radial les confiere una resistencia uniforme en todas las direcciones, haciéndolos ideales para aplicaciones donde las cargas no provienen de una dirección específica o donde se requiere una excelente resistencia a la torsión. Son muy eficientes como columnas o elementos de compresión, ya que distribuyen la carga de manera equitativa alrededor de su perímetro.

• Ventajas: Máxima resistencia a la torsión, excelente relación resistencia-peso, menor área superficial para una dada rigidez (lo que puede reducir los costos de recubrimiento), estética fluida y moderna.
• Desventajas: Las conexiones pueden ser más complejas de fabricar y soldar en comparación con las secciones rectangulares o cuadradas, ya que requieren cortes curvos.
• Aplicaciones Típicas: Columnas, cerchas, andamios, estructuras arquitectónicas expuestas, postes, mobiliario urbano, pasamanos.

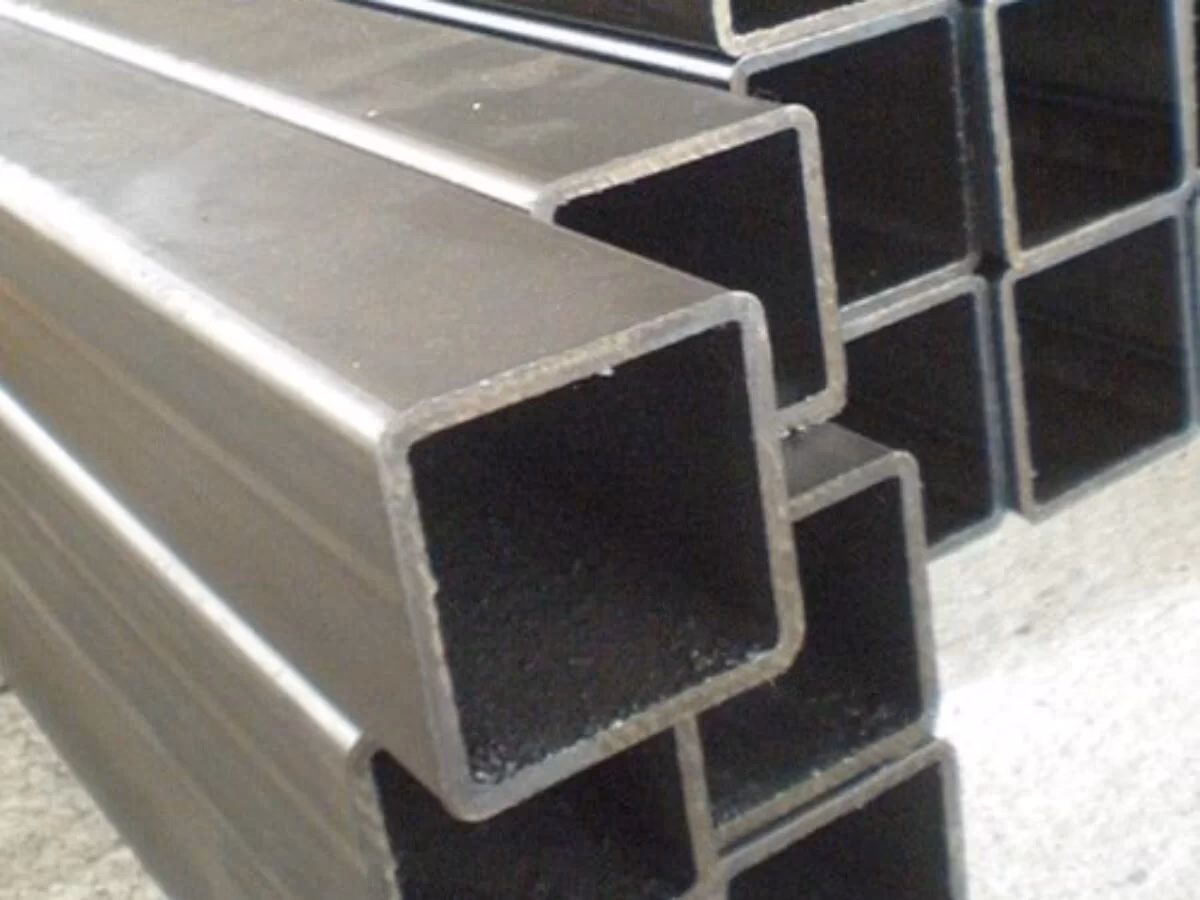

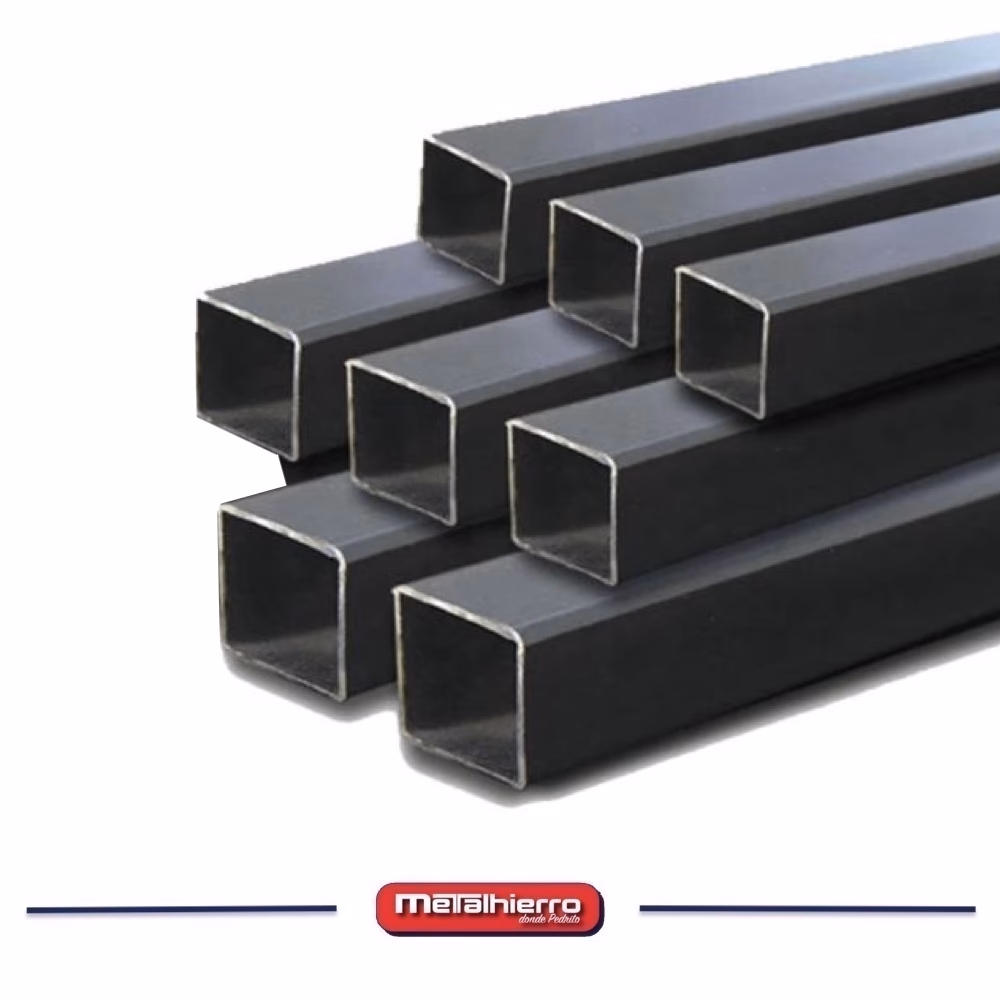

Caños Estructurales Cuadrados (SHS - Square Hollow Sections)

Los caños cuadrados son una opción muy popular debido a su facilidad de fabricación y conexión. Sus caras planas permiten uniones sencillas y rápidas mediante soldadura o atornillado, lo que agiliza el proceso de montaje en obra. Ofrecen una buena resistencia a la flexión en ambas direcciones y son estéticamente agradables para muchas aplicaciones modernas.

• Ventajas: Facilidad de conexión y soldadura, líneas limpias y estéticas, buena resistencia a la flexión y compresión, eficiencia en el transporte y almacenamiento debido a sus caras planas.
• Desventajas: Menor resistencia a la torsión que los circulares para un peso similar.
• Aplicaciones Típicas: Marcos para ventanas y puertas, estructuras de techos, columnas de menor tamaño, mobiliario, señalización, estructuras de máquinas.

Caños Estructurales Rectangulares (RHS - Rectangular Hollow Sections)

Los caños rectangulares son similares a los cuadrados, pero con lados de diferente longitud. Esta asimetría los hace particularmente eficientes para aplicaciones donde la carga principal se ejerce en una dirección preferente, como en vigas. Su mayor momento de inercia en una dirección los convierte en excelentes elementos para resistir la flexión.

• Ventajas: Excelente resistencia a la flexión en una dirección principal, facilidad de conexión y soldadura, estética contemporánea, ideales para ser usados como vigas o largueros.
• Desventajas: Similar a los cuadrados, menor resistencia a la torsión que los circulares.
• Aplicaciones Típicas: Vigas, dinteles, estructuras de techos a gran escala, soportes de fachadas, marcos de puertas y ventanas grandes, estructuras de remolques.

El Proceso de Fabricación: Con o Sin Costura

Más allá de la forma, la manera en que se fabrican los caños estructurales es un factor crítico que influye en sus propiedades mecánicas, su costo y sus aplicaciones adecuadas.

Caños con Costura (Soldados)

La mayoría de los caños estructurales se fabrican a partir de una lámina o bobina de acero que se conforma en frío o en caliente hasta obtener la forma deseada (circular, cuadrada, rectangular). Luego, los bordes se unen mediante soldadura longitudinal. Los métodos de soldadura más comunes incluyen la Soldadura por Resistencia Eléctrica (ERW) o la Soldadura por Inducción de Alta Frecuencia (HFI).

• Características: Son generalmente más económicos de producir y están disponibles en una amplia gama de tamaños y espesores. La calidad de la soldadura ha mejorado drásticamente con las tecnologías modernas, haciendo que la costura sea tan fuerte como el material base en muchas aplicaciones.
• Ventajas: Mayor disponibilidad, menor costo, posibilidad de fabricar grandes dimensiones.
• Desventajas: En aplicaciones de muy alta presión o entornos extremadamente críticos, la presencia de una soldadura podría ser una consideración, aunque esto es menos relevante para la mayoría de las aplicaciones estructurales.

Caños sin Costura (Extruidos o Estirados)

Los caños sin costura se producen a partir de un lingote sólido de acero que se perfora y luego se extiende o estira hasta obtener el diámetro y espesor deseados. No tienen ninguna unión soldada a lo largo de su longitud.

• Características: Al no tener soldadura, poseen una uniformidad estructural superior y son ideales para aplicaciones que exigen máxima integridad, como tuberías de alta presión, componentes hidráulicos o partes de maquinaria sometidas a grandes esfuerzos.
• Ventajas: Mayor resistencia y uniformidad, ideales para aplicaciones de alta presión o alta temperatura, mayor fiabilidad en entornos críticos.
• Desventajas: Son más caros de producir y la gama de tamaños disponibles suele ser más limitada que la de los caños con costura.

El Material es Clave: Acero al Carbono vs. Acero Inoxidable

Si bien la mayoría de los caños estructurales son de acero, el tipo específico de acero es un diferenciador crucial.

Acero al Carbono: El Caballo de Batalla

El acero al carbono es el material más común para los caños estructurales debido a su excelente equilibrio entre resistencia, costo y facilidad de fabricación. Es una aleación de hierro y carbono (con pequeñas cantidades de otros elementos), ofreciendo una gran capacidad de carga y rigidez.

• Características: Alta resistencia mecánica, buena soldabilidad, maleabilidad y ductilidad.
• Desventajas: Es susceptible a la corrosión en ambientes húmedos o expuestos, lo que requiere protección adicional mediante pintura, galvanizado o recubrimientos especializados.
• Aplicaciones: Construcción general, estructuras de edificios, puentes, maquinaria, vehículos, infraestructura industrial.

Acero Inoxidable: Durabilidad y Estética Superior

El acero inoxidable es una aleación de hierro, cromo (mínimo 10.5%) y, a menudo, níquel y otros elementos. La presencia de cromo forma una capa pasiva invisible que le confiere una excepcional resistencia a la corrosión. Aunque su costo inicial es más elevado, su durabilidad y bajo mantenimiento a largo plazo a menudo justifican la inversión.

• Características: Extraordinaria resistencia a la corrosión, estética superior (acabados pulidos, satinados), higiene (no poroso, fácil de limpiar), alta resistencia a la temperatura.
• Tipos Comunes para Estructuras: Los más utilizados son los aceros inoxidables austeníticos, como el Tipo 304 (uso general) y el Tipo 316 (mayor resistencia a la corrosión, especialmente en ambientes marinos o químicos).
• Ventajas: Larga vida útil sin necesidad de recubrimientos o mantenimiento constante, ideal para ambientes corrosivos (costa, industria química), aplicaciones higiénicas (industria alimentaria, farmacéutica), y donde la estética es primordial.
• Desventajas: Mayor costo inicial, puede ser más difícil de soldar o trabajar que el acero al carbono si no se utilizan las técnicas adecuadas.
• Aplicaciones: Estructuras en zonas costeras, fachadas arquitectónicas expuestas, mobiliario de diseño, pasamanos y barandales, industria alimentaria y farmacéutica, piscinas, tanques de almacenamiento.

Ventajas Generales de los Caños Estructurales

Independientemente de su forma o material, los caños estructurales ofrecen un conjunto de ventajas que los hacen insustituibles en la construcción moderna:

• Alta Relación Resistencia-Peso: Permiten diseñar estructuras más ligeras sin comprometer la capacidad de carga, lo que reduce el costo de cimentaciones y facilita el transporte y montaje.
• Estética Moderna: Su geometría limpia y la posibilidad de dejarlos expuestos (especialmente los de acero inoxidable) contribuyen a diseños arquitectónicos contemporáneos.
• Facilidad de Conexión y Montaje: Aunque algunas formas son más sencillas que otras, en general, los perfiles huecos facilitan las uniones soldadas o atornilladas.
• Eficiencia en el Uso de Materiales: Al ser huecos, optimizan el uso del acero, reduciendo el consumo total de materia prima.
• Resistencia a la Torsión: Particularmente los caños circulares, ofrecen una excelente resistencia a las fuerzas de torsión.

Desafíos y Consideraciones en su Uso

A pesar de sus múltiples ventajas, la selección y el uso de caños estructurales también conllevan ciertas consideraciones:

• Complejidad de Conexiones: Si bien son fáciles de soldar en general, las uniones angulares o complejas pueden requerir cortes precisos (como los cortes de cola de milano en caños circulares) o el uso de placas de refuerzo.
• Protección contra la Corrosión: Los caños de acero al carbono requieren una protección adecuada (pintura, galvanizado) en ambientes expuestos o húmedos para prevenir la oxidación.
• Costo Inicial: Los caños de acero inoxidable o los sin costura tienen un costo inicial significativamente mayor que los de acero al carbono con costura, lo que debe evaluarse en función del ciclo de vida del proyecto.
• Drenaje Interno: En aplicaciones exteriores, es crucial asegurar que el agua no se acumule dentro de los caños huecos para evitar la corrosión interna.

Tabla Comparativa de Tipos de Caños Estructurales por Forma

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre un caño con costura y uno sin costura?

La diferencia radica en su fabricación. Los caños con costura se forman a partir de una lámina plana que se dobla y se suelda longitudinalmente, mientras que los sin costura se producen a partir de un bloque sólido de metal que se perfora y se estira. Los sin costura ofrecen mayor uniformidad y resistencia para aplicaciones de alta presión, mientras que los con costura son más económicos y están disponibles en una mayor variedad de tamaños para la mayoría de las aplicaciones estructurales.

¿Cuándo debo elegir acero inoxidable para mi proyecto?

Deberías considerar el acero inoxidable cuando tu proyecto esté expuesto a ambientes corrosivos (como zonas costeras, entornos químicos o con alta humedad), cuando la higiene sea una prioridad (industria alimentaria o médica), o cuando la estética y el bajo mantenimiento a largo plazo sean factores clave. Aunque el costo inicial es más alto, la vida útil extendida y la ausencia de necesidad de recubrimientos pueden compensarlo a lo largo del tiempo.

¿Se pueden soldar todos los tipos de caños estructurales?

Sí, la mayoría de los caños estructurales de acero están diseñados para ser soldables. Sin embargo, los aceros inoxidables requieren técnicas de soldadura específicas y el uso de materiales de aporte adecuados para mantener sus propiedades de resistencia a la corrosión y evitar la sensibilización. El acero al carbono es generalmente más fácil de soldar con métodos convencionales.

¿Cómo se especifica el tamaño de un caño estructural?

El tamaño de un caño estructural se especifica típicamente por sus dimensiones exteriores (diámetro para circulares, ancho y alto para cuadrados y rectangulares) y el espesor de la pared. Por ejemplo, un caño SHS podría ser de 100x100x5mm (100mm de lado y 5mm de espesor de pared), o un CHS de 114.3mm de diámetro exterior y 4mm de espesor.

¿Qué normativas rigen la fabricación y uso de estos caños?

La fabricación y el uso de caños estructurales están regidos por diversas normativas internacionales y locales que garantizan su calidad y seguridad. Algunas de las más relevantes incluyen estándares ASTM (como ASTM A500 para tubos estructurales de acero al carbono conformados en frío y soldados sin costura) en América del Norte, EN (normas europeas) como EN 10219 para secciones huecas estructurales conformadas en frío, y las normativas ISO, además de los códigos de construcción de cada país.

En resumen, la selección del caño estructural adecuado es una decisión que impacta directamente en la viabilidad y el éxito de cualquier proyecto. Comprender las particularidades de cada forma, proceso de fabricación y tipo de material te permitirá tomar la mejor decisión, garantizando estructuras seguras, eficientes y estéticamente agradables. Ya sea que busques la robustez del acero al carbono o la inigualable resistencia a la corrosión del acero inoxidable, existe un caño estructural diseñado para satisfacer tus necesidades más exigentes.
