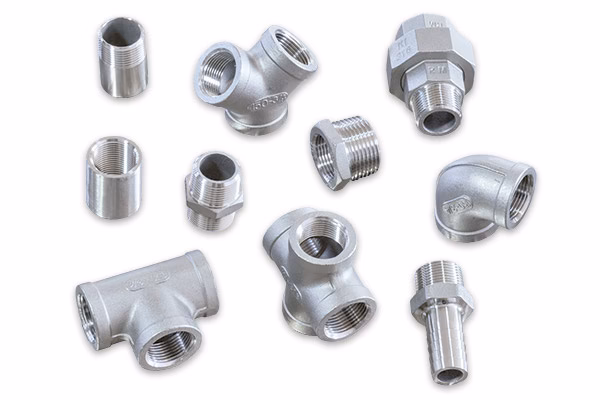

Amarre Seguro de Cañerías Roscadas: Guía Esencial

El transporte de material tubular, especialmente las cañerías roscadas, es una operación que demanda la máxima atención a la seguridad y la integridad del material. Un amarre inadecuado no solo pone en riesgo la carga, sino que también puede tener consecuencias catastróficas para el personal, otros vehículos y el medio ambiente. En este artículo, desglosaremos los accesorios esenciales y las mejores prácticas para asegurar eficazmente las cañerías roscadas durante su transporte, garantizando que lleguen a su destino en perfectas condiciones y sin incidentes.

La correcta sujeción de tuberías no es solo una cuestión de cumplir normativas, sino una inversión en la protección de los valiosos componentes de acero inoxidable y la vida de quienes participan en el proceso. La fragilidad de las roscas y la superficie de las tuberías exige una metodología de amarre que evite el contacto metal-metal o cualquier tipo de fricción abrasiva. Acompáñanos en este recorrido por las herramientas y técnicas que definen un transporte seguro y eficiente.

La Esencia del Amarre Seguro en Tuberías

El amarre de cañerías, sean roscadas o de otro tipo, es un pilar fundamental en la cadena logística de cualquier proyecto que involucre su movimiento. Su objetivo primordial es inmovilizar la carga sobre la plataforma de transporte, previniendo cualquier desplazamiento, deslizamiento o movimiento indeseado que pueda ocurrir durante el trayecto. Este proceso es vital por varias razones:

• Seguridad del Personal: Evita que la carga se desprenda o se desplace bruscamente, causando lesiones graves o fatales a los operarios y a terceros en la vía.
• Protección del Material: Las cañerías, especialmente las roscadas, son susceptibles a daños en sus extremos y superficies. Un amarre firme minimiza la vibración y el impacto, preservando la integridad de las roscas y cualquier revestimiento exterior.
• Cumplimiento Normativo: Las leyes de tránsito y seguridad industrial exigen el uso de accesorios y procedimientos específicos para el transporte de cargas sobredimensionadas o de gran peso, como las tuberías. El incumplimiento puede acarrear multas y sanciones significativas.
• Eficiencia Operativa: Un amarre seguro reduce la necesidad de reajustes en el camino y previene retrasos causados por incidentes, contribuyendo a una logística más fluida y rentable.

Comprender la importancia de cada componente del sistema de amarre es el primer paso para dominar esta tarea crítica. No se trata solo de “atar”, sino de aplicar una ingeniería de sujeción que contrarreste las fuerzas dinámicas del movimiento.

Accesorios Clave para el Amarre de Cañerías Roscadas

Para asegurar adecuadamente las cañerías roscadas y otros materiales tubulares a la cama del transporte, se requiere de un conjunto específico de accesorios diseñados para ofrecer máxima seguridad y protección. La elección y el uso correcto de estos elementos son determinantes para un transporte sin novedades.

Fajas Planas de Material Sintético

Las fajas planas de material sintético son el caballo de batalla en el amarre de cañerías. Su diseño y composición ofrecen una combinación ideal de resistencia, flexibilidad y suavidad, lo que las convierte en la opción preferida para proteger la superficie de la tubería, especialmente en el caso de cañerías roscadas o revestidas.

• Material y Certificación: Deben ser exclusivamente de fibra sintética y estar debidamente certificadas. Esta certificación garantiza que las fajas cumplen con los estándares de resistencia y calidad necesarios para soportar las tensiones del transporte.
• Capacidad de Carga: Se recomienda el uso de fajas con una capacidad de carga mínima de 7 toneladas. Esta capacidad asegura que pueden soportar el peso y las fuerzas dinámicas de la carga sin riesgo de rotura.
• Cantidad y Distribución: Para una sujeción óptima, se deben emplear al menos seis (6) fajas, distribuidas de manera equidistante a lo largo de la carga. Esta distribución uniforme ayuda a repartir la tensión y a evitar puntos de presión excesiva que puedan dañar la tubería.
• Fijación y Tensado: Las fajas se fijan y tensan mediante ganchos y malacates mecánicos. Es crucial que los ganchos sean compatibles con los puntos de anclaje del semirremolque y que no tengan filos que puedan dañar la faja.
• Fajas Adicionales: Si la última camada de tuberías está incompleta, se deben añadir dos fajas adicionales para asegurar específicamente los tubos de esa camada entre sí, garantizando su estabilidad individual antes de proceder al atado general.

Malacates con Trinquete

Los malacates son los dispositivos mecánicos encargados de aplicar y mantener la tensión necesaria en las fajas para inmovilizar la carga. Son fundamentales para lograr un amarre firme y seguro.

• Capacidad: Los malacates con trinquete deben tener una capacidad de 10 toneladas. Esta capacidad superior a la de las fajas asegura que el sistema de tensado no sea el punto débil del amarre.
• Mecanismo de Trinquete: El trinquete permite un tensado progresivo y un bloqueo seguro de la faja, evitando que esta se afloje debido a las vibraciones o movimientos del vehículo.
• Función: Su función principal es asegurar que las fajas ejerzan una presión constante y uniforme sobre las cañerías, manteniéndolas firmemente adheridas a la plataforma de transporte.

Cuñas y Tacos de Madera

Estos elementos son cruciales para la limitación lateral y el calzado de la carga, previniendo movimientos indeseados una vez que las tuberías están apoyadas.

• Limitación Lateral: Las cuñas de madera se utilizan para calzar la tubería, especialmente en los extremos y entre camadas, evitando que se desplacen lateralmente.
• Estabilidad: Una vez apoyada la tubería sobre la planchada del semirremolque o los caballetes, las cuñas ayudan a acomodar y estabilizar la carga, impidiendo que ruede o se desplace.
• Herramientas: Se deben utilizar herramientas adecuadas, como barretas sin filos ni aristas punzantes (especialmente para tuberías revestidas), para acomodar la carga y colocar las cuñas.

Listones de Madera (Separadores)

Los listones de madera no solo actúan como separadores entre las camadas de tuberías, sino que también proporcionan una base estable y elevan la carga para facilitar la colocación de las fajas.

• Disposición: Se deben colocar cuatro (4) listones de madera sobre el piso del camión de forma transversal. Los de los extremos deben ubicarse de modo que el tramo en voladizo de los tubos sea de aproximadamente 90 cm, y los intermedios deben disponerse equidistantes.
• Dimensiones: Los listones deben tener un mínimo de 15 cm de altura sobre la plataforma del semirremolque y 7,5 cm de altura entre camadas. Esto crea el espacio necesario y una base sólida.
• Protección: Actúan como una barrera entre las tuberías y la plataforma del camión, previniendo daños por fricción o impacto directo. Para tuberías de ERFV (Resina Epoxi Reforzada con Fibras de Vidrio), se pueden usar almohadillas de aserrín o goma espuma como alternativa a los listones o como complemento.

Elementos de Contención del Semirremolque

Aunque forman parte de la estructura del vehículo, estos elementos son esenciales para el amarre y la contención de la carga.

• Parapeto Frontal: Un parapeto en la parte frontal del semirremolque, o un sistema de contención equivalente (como una hidrogrúa montada), es indispensable para impedir el desplazamiento de los tubos hacia adelante en caso de frenado brusco.
• Estacas Laterales: El semirremolque debe contar con un mínimo de cinco (5) estacas por lado, con una longitud mínima de 1.50 metros. Estas estacas deben estar derechas, ajustar perfectamente en su alojamiento y contar con pasadores de seguridad con traba. Para tuberías revestidas, las estacas deben estar recubiertas de madera, goma o material similar para evitar daños.
• Barandas y Puerta Trasera: En el transporte de paquetes de tubing o materiales de longitud menor a 10 metros, el uso de semirremolques con barandas y puerta trasera añade una capa adicional de contención.

Accesorios Prohibidos: Lo que Nunca Debes Usar

Así como es crucial conocer los accesorios permitidos, es igualmente importante estar al tanto de aquellos que están estrictamente prohibidos debido a los riesgos que implican para la seguridad de la carga y del personal. La normativa es clara y categórica al respecto:

• Ajustadores Excéntricos (Tipo “Perros”): Estos dispositivos están prohibidos. Su mecanismo puede no proporcionar una tensión uniforme y segura, además de que pueden aflojarse o fallar bajo las vibraciones del transporte, comprometiendo la estabilidad de la carga. Su uso puede generar puntos de presión excesiva que dañen la tubería.
• Cadenas de Acero: Las cadenas están prohibidas para el amarre de cañerías. La razón principal es que el contacto metal-metal entre las cadenas y las tuberías puede causar daños significativos a la superficie de estas últimas, especialmente a los revestimientos exteriores y a las roscas. Además, las cadenas no distribuyen la presión de manera tan uniforme como las fajas, lo que puede provocar deformaciones o abolladuras en los tubos.
• Cables de Acero: Similar a las cadenas, los cables de acero también están proscritos. Presentan los mismos riesgos de daño superficial a las tuberías y pueden no ofrecer la flexibilidad y la distribución de tensión que sí proporcionan las fajas sintéticas.

La prohibición de estos elementos subraya la importancia de utilizar accesorios diseñados específicamente para el transporte de tuberías, que prioricen tanto la seguridad como la integridad del material. La elección de alternativas económicas o menos adecuadas puede resultar en costos mucho mayores a largo plazo debido a daños en la carga, accidentes o sanciones legales.

Prácticas Operativas para un Amarre Infalible

Más allá de los accesorios, el éxito del amarre reside en la aplicación rigurosa de prácticas operativas. Estas directrices aseguran que cada elemento cumpla su función de manera óptima y que la carga se mantenga estable durante todo el trayecto.

• Tensado Inicial: Una vez finalizada la carga y antes de mover la unidad, el chofer del camión, con la ayuda de la cuadrilla, debe sujetar la cañería mediante las fajas y tensarlas con los malacates. Este paso inicial es crítico para asentar la carga y eliminar cualquier holgura.
• Verificación Periódica en Ruta: Durante el viaje, el chofer tiene la responsabilidad de verificar periódicamente el tensado de las fajas de fijación, con una frecuencia mínima de cada dos horas. Esta verificación debe realizarse estacionando en lugares seguros y con las balizas encendidas. Es común que la carga se asiente durante los primeros kilómetros, lo que puede aflojar las fajas y requerir un reajuste.
• Calzado con Cuñas: A medida que la tubería se va apoyando sobre la planchada del semirremolque o los caballetes, dos operarios deben acomodar la carga y calzarla con cuñas de madera. Esto es esencial para evitar desplazamientos laterales y asegurar la estabilidad de cada capa de tubos.
• Disposición de Cuplas: En el caso de tuberías con cuplas (uniones roscadas), estas deben disponerse en camadas con las cuplas desplazadas de forma alternada. Esto evita que las cuplas se toquen entre sí, previniendo daños por impacto o fricción, y garantiza una estiba más compacta y estable. Todas las cuplas deben orientarse hacia el extremo delantero del semirremolque.
• Estiba Alineada Verticalmente: Se debe utilizar un modelo de estiba de carga alineada verticalmente, con separadores de madera transversales entre las capas. Esto no solo facilita la distribución del peso, sino que también permite un acceso más sencillo para la colocación y retiro de las fajas.
• Protección de Extremos: Antes de cargar, es fundamental verificar que los tubulares roscados tengan instalados y ajustados los correspondientes guarda-roscas en ambos extremos. Para tubos con extremos para soldar, deben tener colocados los protectores de los biseles.
• Manejo de Tubería Revestida: Si la tubería está revestida exteriormente, es imperativo que las eslingas de izaje y las fajas de amarre sean de material no metálico (fibra sintética). Además, cualquier herramienta utilizada para maniobrar los tubos (como barretas) debe ser de material blando o estar revestida adecuadamente para no producir daños en el revestimiento. Las estacas del semirremolque también deben estar recubiertas de un material no agresivo.
• Carga en Paquetes (Super Paquetes): Cuando se transportan “Super Paquetes” armados de fábrica, es necesario que cada camada dentro del paquete esté asegurada con fajas al semirremolque. Esto añade una capa de seguridad incluso antes de que los zunchos del paquete sean cortados en destino.

Estas prácticas, combinadas con el uso de los accesorios correctos, son la clave para un transporte de cañerías roscadas que minimice riesgos y proteja la inversión.

Tabla Comparativa de Accesorios de Amarre

Preguntas Frecuentes sobre el Amarre de Cañerías Roscadas

Para consolidar el conocimiento y aclarar dudas comunes, hemos recopilado algunas preguntas frecuentes sobre el amarre de cañerías roscadas y tubulares en general:

¿Por qué es tan importante el amarre adecuado de cañerías roscadas?
El amarre es crucial por tres razones principales: seguridad, protección del material y cumplimiento normativo. Un amarre incorrecto puede llevar a accidentes graves con lesiones o muertes, daños costosos a las roscas y superficies de las tuberías, y sanciones legales por incumplimiento de las regulaciones de transporte de carga. La protección de las roscas es especialmente importante para asegurar la funcionalidad y vida útil de la tubería.

¿Cuántas fajas debo usar para asegurar la carga?
Como mínimo, se deben usar seis (6) fajas planas de material sintético, distribuidas de manera equidistante a lo largo de la carga. En caso de que la última camada de tubos esté incompleta, se deben añadir dos fajas adicionales para asegurar específicamente esos tubos entre sí.

¿Qué tipo de material deben tener las fajas y cuál es su capacidad?
Las fajas deben ser de fibra sintética y estar certificadas. Se recomienda que tengan una capacidad de carga mínima de 7 toneladas. Este material es preferido por su resistencia, flexibilidad y por ser menos abrasivo que el metal, lo que protege la superficie de las cañerías y sus roscas.

¿Se pueden usar cadenas o cables de acero para amarrar cañerías roscadas?
No, el uso de cadenas o cables de acero está estrictamente prohibido para el amarre de cañerías. Estos materiales pueden causar daños severos a la superficie de las tuberías, incluyendo rayones, abolladuras y deterioro de los revestimientos, comprometiendo así la integridad de las roscas y el material en general.

¿Cuál es la función de los listones y las cuñas de madera?
Los listones de madera se utilizan como separadores entre las capas de tuberías y para crear una base estable sobre la plataforma del semirremolque. Permiten una distribución uniforme del peso y facilitan el paso de las fajas. Las cuñas de madera, por otro lado, se usan para calzar y limitar el movimiento lateral de los tubos una vez que están apoyados, previniendo rodaduras y desplazamientos.

¿Con qué frecuencia debo revisar el amarre durante el transporte?
El chofer del camión debe verificar el tensado de las fajas de fijación periódicamente, con una frecuencia mínima de cada dos horas de viaje. Es fundamental realizar esta revisión en un lugar seguro y con las balizas encendidas, ya que la carga puede asentarse y requerir un reajuste de la tensión.

¿Hay requisitos especiales para tuberías revestidas o de fibra de vidrio (ERFV)?
Sí, para tuberías revestidas o de ERFV, las fajas de izaje y amarre deben ser exclusivamente de material no metálico. Además, las herramientas de manipulación (como barretas) deben ser de material blando o estar recubiertas para evitar daños al revestimiento. Las estacas del semirremolque también deben estar recubiertas de madera, goma o un material similar para proteger la superficie de la tubería.

¿Cómo se protegen los extremos roscados de las cañerías durante el transporte?
Antes de la carga, se debe verificar que todas las cañerías roscadas tengan instalados y ajustados los correspondientes guarda-roscas en ambos extremos. Estos protectores son fundamentales para evitar daños físicos a las roscas por impacto, fricción o contaminación durante el movimiento y almacenamiento.

La implementación de un procedimiento de amarre riguroso, utilizando los accesorios correctos y siguiendo las mejores prácticas operativas, es la garantía de un transporte seguro y eficiente de cañerías roscadas y material tubular. La inversión en equipos de calidad y la capacitación del personal no son un gasto, sino una medida preventiva esencial que protege vidas, materiales y la reputación de las operaciones. Priorizar la seguridad en cada etapa del transporte es la clave para el éxito en la logística de estos materiales tan críticos.
