Rosca Métrica vs. Whitworth: Guía Completa

Comprender los diferentes tipos de roscas es fundamental en cualquier campo que involucre la unión de componentes, desde la mecánica y la ingeniería hasta la construcción y la fontanería. En un mundo donde la precisión y la compatibilidad son claves, distinguir entre sistemas como la rosca métrica y la rosca Whitworth no solo es útil, sino a menudo indispensable. Aunque la rosca métrica se ha convertido en el estándar global por excelencia, la rosca Whitworth, con su rica historia y particular diseño, sigue presente en numerosas aplicaciones, especialmente en maquinaria y estructuras más antiguas. Este artículo profundiza en las características de ambos sistemas, destacando sus diferencias fundamentales, explicando la nomenclatura de la rosca Whitworth y ofreciendo una guía detallada para profesionales y entusiastas por igual.

La historia de las roscas es tan fascinante como su evolución. Antes de la estandarización, cada fabricante creaba sus propias roscas, lo que generaba un caos de incompatibilidad. Fue en el siglo XIX cuando Sir Joseph Whitworth, un ingeniero británico, propuso el primer sistema de roscas estandarizado. Su diseño, conocido como rosca Whitworth, revolucionó la industria al permitir la intercambiabilidad de componentes, un avance monumental para la época. Sin embargo, con el paso del tiempo y la globalización de la ingeniería, surgió la necesidad de un sistema aún más unificado y basado en el sistema decimal: la rosca métrica.

¿Qué es una Rosca Whitworth?

El sistema de rosca Whitworth, desarrollado por el visionario Sir Joseph Whitworth en 1841, se distingue por varias características clave que lo hacen único. Su perfil de rosca es triangular y posee un ángulo de 55 grados entre los flancos de la rosca. A diferencia de los sistemas modernos, que a menudo redondean la cresta y el valle de la rosca para mayor resistencia, la rosca Whitworth original presenta crestas y valles redondeados con un radio específico, lo que contribuye a su notable resistencia a la fatiga y a su capacidad para formar uniones robustas y selladas, especialmente en aplicaciones donde se requería un buen ajuste y una distribución uniforme de la carga. La medición de estas roscas se realiza en pulgadas, tanto para el diámetro nominal como para el número de hilos por pulgada, lo que es una diferencia fundamental con el sistema métrico.

Aunque su popularidad ha sido superada por la rosca métrica, la rosca Whitworth sigue siendo relevante en diversos sectores. Su legado perdura en la maquinaria industrial antigua, sistemas de tuberías y en la restauración de vehículos y equipos históricos, donde la autenticidad y la compatibilidad con las piezas originales son primordiales. La durabilidad y la capacidad de sellado que ofrecen sus uniones son razones por las cuales aún se les valora en nichos específicos.

La Rosca Métrica: El Estándar Global

En contraste con la rosca Whitworth, la rosca métrica es el sistema de roscas más utilizado a nivel mundial en la actualidad. Fue desarrollada con el objetivo de establecer un estándar internacional basado en el sistema métrico decimal, facilitando así la producción y el comercio global. Sus características principales incluyen un perfil de rosca triangular con un ángulo de 60 grados entre los flancos. Las crestas de las roscas métricas son planas, y los valles son redondeados o planos, lo que optimiza la resistencia y la facilidad de fabricación. A diferencia de la Whitworth, todas las dimensiones de la rosca métrica, como el diámetro nominal y el paso (la distancia entre dos crestas consecutivas), se expresan en milímetros.

La adopción generalizada de la rosca métrica se debe a su simplicidad, la facilidad de cálculo y diseño, y su compatibilidad universal. Desde la electrónica de consumo hasta la maquinaria pesada, la rosca métrica es el lenguaje común de la sujeción, lo que simplifica enormemente los procesos de diseño, fabricación y mantenimiento a escala global.

Diferencias Fundamentales: Rosca Métrica vs. Rosca Whitworth

La distinción entre la rosca métrica y la rosca Whitworth es crucial para evitar errores costosos en cualquier proyecto. Aunque ambas cumplen la función de unir componentes, sus principios de diseño y medición son radicalmente diferentes. A continuación, se detallan las principales diferencias:

• Unidades de Medida: La diferencia más obvia es la unidad de medida. Las roscas Whitworth se basan en el sistema imperial, con diámetros expresados en pulgadas y el paso en hilos por pulgada. Las roscas métricas, por otro lado, utilizan el sistema métrico decimal, con diámetros nominales y pasos expresados en milímetros.
• Ángulo del Perfil: El ángulo del flanco de la rosca es una característica definitoria. Las roscas Whitworth tienen un ángulo de 55 grados, mientras que las roscas métricas tienen un ángulo de 60 grados. Esta diferencia, aunque sutil, es crítica para asegurar un ajuste correcto y evitar daños por incompatibilidad.
• Forma de la Cresta y el Valle: La rosca Whitworth original presenta crestas y valles redondeados. En cambio, la rosca métrica tiene crestas planas y valles redondeados o planos, lo que puede influir en la resistencia a la fatiga y la facilidad de mecanizado.
• Nomenclatura: La forma en que se designan es también distinta. Las roscas Whitworth se especifican por su diámetro nominal en pulgadas y el número de hilos por pulgada (ej. 3/8" BSW 16 TPI). Las roscas métricas se designan por la letra "M" seguida del diámetro nominal en milímetros y el paso en milímetros (ej. M10x1.5).

Para una comprensión más clara, la siguiente tabla comparativa resume estas diferencias:

Nomenclatura de la Rosca Whitworth

Comprender la nomenclatura de las roscas Whitworth es esencial para su correcta identificación y aplicación. Un ejemplo típico de designación es "16g 3/8" o "3/8 BSW 16 TPI". Desglosemos qué significa cada parte para una mejor comprensión:

• Diámetro Nominal (3/8): Este es el diámetro nominal del tornillo o perno, expresado en fracciones de pulgada. En el ejemplo, 3/8 de pulgada. Es importante recordar que este no es el diámetro exterior exacto de la rosca, sino una medida estándar para la clasificación.
• Número de Hilos por Pulgada (16g o 16 TPI): Indica la densidad de la rosca, es decir, la cantidad de hilos o roscas que existen en una pulgada de longitud del tornillo. En este caso, "16g" o "16 TPI" (Threads Per Inch) significa 16 hilos por pulgada. La "g" a veces se refiere a un tipo específico de forma de rosca Whitworth o simplemente una abreviatura de "gauge" (calibre), pero en general, se entiende como el número de hilos.
• Tipo de Rosca (BSW o BSF): A menudo, la designación incluirá las siglas BSW (British Standard Whitworth) para rosca gruesa o BSF (British Standard Fine) para rosca fina, lo que ayuda a identificar el sistema y la serie de paso. El sistema Whitworth se subdivide en pasos gruesos y pasos finos, adaptándose a diferentes necesidades de aplicación.

Para conocer las dimensiones exactas, como el diámetro mayor (exterior), el diámetro menor (raíz) y la profundidad de la rosca, siempre se debe consultar una tabla de medidas detallada, ya que estas dimensiones son cruciales para el mecanizado y el ajuste preciso.

Tabla de Medidas de Rosca Whitworth Comunes

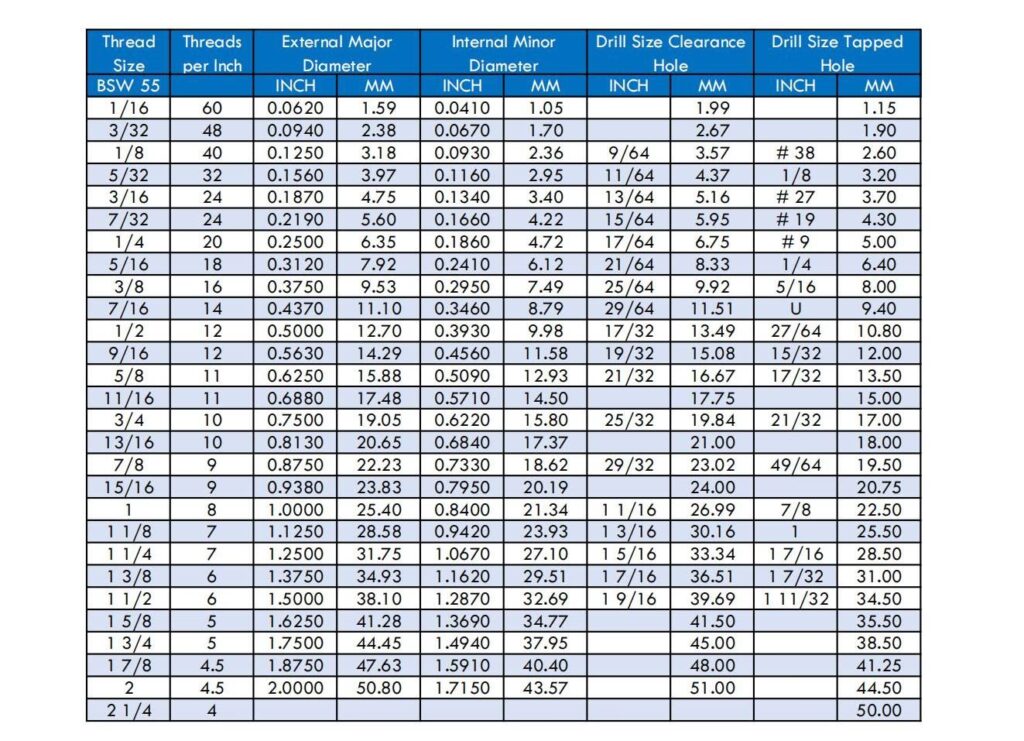

La siguiente tabla proporciona las dimensiones principales para algunas de las roscas Whitworth más utilizadas. Es fundamental tener en cuenta que estas medidas son aproximadas y pueden variar ligeramente entre diferentes fabricantes o estándares específicos (como BSW o BSF). Para aplicaciones de alta precisión, siempre se recomienda consultar las especificaciones técnicas del fabricante o las normas británicas relevantes.

Nota: Estas medidas son aproximadas y pueden variar ligeramente. Para aplicaciones de alta precisión, es recomendable consultar las especificaciones exactas del fabricante o las normas técnicas específicas (por ejemplo, British Standard 84 para roscas Whitworth).

Ventajas y Desventajas de la Rosca Whitworth

Aunque la rosca Whitworth ha sido mayormente reemplazada por el sistema métrico, es importante conocer sus puntos fuertes y débiles para entender su persistencia en ciertas aplicaciones.

Ventajas:

• Resistencia y Robustez: El perfil redondeado de la cresta y el valle de la rosca Whitworth distribuye mejor las tensiones, reduciendo la concentración de estrés y haciendo que estas roscas sean particularmente resistentes a la fatiga y a las vibraciones. Esto las hace adecuadas para aplicaciones que requieren una unión extremadamente fuerte y duradera.
• Capacidad de Sellado: El diseño del perfil permite un ajuste más apretado entre las roscas macho y hembra, lo que puede contribuir a una mejor capacidad de sellado sin la necesidad de selladores adicionales en ciertas condiciones, especialmente en las roscas de tubería (BSP).
• Legado Histórico: Su omnipresencia en la maquinaria y equipos fabricados antes de la adopción masiva del sistema métrico asegura su relevancia continua para el mantenimiento, reparación y restauración de equipos antiguos.

Desventajas:

• No es un Estándar Global: La principal desventaja es su base en el sistema imperial, lo que la hace incompatible con el sistema métrico dominante. Esto puede llevar a problemas de disponibilidad de piezas y a la necesidad de herramientas específicas.
• Complejidad en la Fabricación: El perfil redondeado puede ser más complejo de mecanizar con precisión en comparación con los perfiles más angulares de las roscas métricas, especialmente en la producción en masa.
• Menor Precisión en el Paso: Al medirse en hilos por pulgada, la granularidad del paso puede ser menor que en el sistema métrico, donde el paso se mide directamente en milímetros, permitiendo una gama más fina de opciones.

Aplicaciones Comunes y Persistencia de la Rosca Whitworth

A pesar de la hegemonía métrica, la rosca Whitworth no ha desaparecido por completo y mantiene su nicho en varias aplicaciones:

• Maquinaria Industrial Antigua: Es el uso más común. Máquinas herramientas, motores de combustión, equipos agrícolas y vehículos fabricados en el Reino Unido y otros países de la Commonwealth antes de la década de 1970 a menudo utilizan roscas Whitworth. El conocimiento de estas roscas es vital para el mantenimiento, reparación y restauración de estos equipos, asegurando que se utilicen los sujetadores correctos para evitar daños.
• Tuberías y Conexiones (BSP): Las roscas British Standard Pipe (BSP), que incluyen BSPP (Paralela) y BSPT (Cónica), son una derivación directa del perfil Whitworth (55 grados). Son extremadamente comunes en sistemas de tuberías para agua, gas, aire comprimido y fluidos hidráulicos, tanto en el Reino Unido como en muchos otros países, especialmente en aplicaciones de fontanería e industriales. Esto se debe a su excelente capacidad de sellado.
• Aplicaciones Específicas de Alta Resistencia: En ciertos contextos de ingeniería, donde la resistencia a la fatiga y la capacidad de soportar cargas dinámicas son críticas, el diseño de la rosca Whitworth puede ser preferido.
• Coleccionismo y Restauración: Para los entusiastas de vehículos clásicos, motocicletas de época o maquinaria antigua, el conocimiento y la disponibilidad de herramientas y sujetadores Whitworth son fundamentales para restaurar piezas con autenticidad y funcionalidad.
• Ferrocarriles: En algunos sistemas ferroviarios antiguos, especialmente en el Reino Unido y países influenciados por su ingeniería, todavía se encuentran roscas Whitworth en componentes de vías y material rodante.

Cómo Identificar una Rosca: Whitworth o Métrica

La identificación correcta de una rosca es el primer paso para asegurar un ajuste adecuado y evitar daños. Aquí hay algunos métodos prácticos:

• Medición con Calibrador (Vernier): Mida el diámetro exterior del tornillo. Si la medida es un número redondo en milímetros (ej. 6mm, 8mm, 10mm), es probable que sea métrica. Si es una fracción de pulgada (ej. 1/4", 3/8"), o un número decimal que no se alinea con milímetros estándar, podría ser Whitworth o de otro sistema imperial.
• Uso de un Peine de Roscas (Thread Gauge): Esta es la herramienta más precisa.
  • Para roscas métricas, busque una hoja con un ángulo de 60 grados y un paso en milímetros (ej. 1.0, 1.25, 1.5).
  • Para roscas Whitworth, busque una hoja con un ángulo de 55 grados y un paso en hilos por pulgada (ej. 16 TPI, 20 TPI).
  • Coloque las hojas sobre la rosca hasta encontrar la que encaja perfectamente.
• Inspección Visual del Perfil: Con una buena lupa, observe la cresta y el valle de la rosca. Las roscas Whitworth tienen crestas y valles claramente redondeados. Las roscas métricas tienen crestas planas y valles redondeados o planos.
• Prueba de Ajuste: Si tiene un tornillo o tuerca de la que está seguro de su tipo (métrica o Whitworth), intente enroscarlo cuidadosamente. Nunca fuerce. Si no entra suavemente, es probable que sean sistemas diferentes.

Consultas Habituales sobre Roscas Whitworth y Métricas

A continuación, se abordan algunas de las preguntas más frecuentes que surgen al tratar con roscas Whitworth y su comparación con las métricas:

¿Es la rosca Whitworth obsoleta?

No, no está completamente obsoleta. Aunque ha sido en gran medida reemplazada por la rosca métrica como estándar global, sigue siendo vital en el mantenimiento de maquinaria antigua, en aplicaciones de tuberías (como las roscas BSP) y en la restauración de vehículos y equipos históricos. Su conocimiento y uso son necesarios en estos nichos.

¿Cómo se diferencia la rosca Whitworth de la rosca métrica a simple vista?

La diferencia más notable es el ángulo del perfil de la rosca (55 grados para Whitworth, 60 grados para métrica) y la forma de la cresta y el valle (redondeados en Whitworth, planos y redondeados en métrica). Además, las medidas se expresan en pulgadas para Whitworth y en milímetros para métrica.

¿Existe una equivalencia directa entre la rosca Whitworth y la rosca métrica?

No existe una equivalencia perfecta o directa debido a las diferencias en el ángulo del perfil y las unidades de medida. Sin embargo, existen tablas de conversión aproximadas y adaptadores que permiten unir componentes de ambos sistemas en situaciones no críticas, aunque siempre se prefiere usar el tipo de rosca original para la máxima integridad y seguridad de la unión.

¿Qué es una rosca BSP y cómo se relaciona con Whitworth?

BSP (British Standard Pipe) es un tipo de rosca para tuberías que se basa en el perfil de la rosca Whitworth, manteniendo el ángulo de 55 grados. Es ampliamente utilizada en sistemas de fontanería y conexiones de fluidos. Existen dos tipos principales: BSPP (Parallel) para uniones selladas con una arandela, y BSPT (Tapered) para uniones auto-sellantes que se aprietan cónicamente. Su relación con Whitworth es fundamental para entender su diseño.

¿Por qué se sigue utilizando la rosca Whitworth si la métrica es el estándar?

Su persistencia se debe principalmente a la vasta cantidad de maquinaria y equipos antiguos que todavía están en operación y que fueron diseñados con este estándar. Reemplazar todos los componentes roscados en estos sistemas sería increíblemente costoso y poco práctico. Además, en ciertas aplicaciones, las características de resistencia y sellado de la rosca Whitworth (y BSP) siguen siendo preferidas.

¿Qué herramientas necesito para trabajar con roscas Whitworth?

Necesitarás llaves, machos de roscar (machos de terraja) y terrajas específicos para roscas Whitworth. Las herramientas métricas no son compatibles y forzarlas podría dañar tanto la herramienta como la rosca. Un buen juego de peines de roscas que incluya perfiles Whitworth es también indispensable para la identificación.

Conclusión

El mundo de las roscas es vasto y complejo, pero comprender las diferencias entre sistemas como la rosca métrica y la rosca Whitworth es una habilidad invaluable para cualquier profesional o aficionado en campos técnicos. Mientras que la rosca métrica domina el panorama global por su estandarización y facilidad de uso, la rosca Whitworth, con su legado histórico y sus características de robustez, sigue siendo un componente esencial en muchas aplicaciones, especialmente en la preservación y el mantenimiento de la maquinaria de antaño. Reconocer el ángulo del perfil, las unidades de medida y la nomenclatura correcta no solo previene errores costosos, sino que también asegura la integridad y la seguridad de las uniones. Esta guía ha proporcionado una base sólida para diferenciar y trabajar con estos sistemas de roscas, equipándote con el conocimiento necesario para enfrentar los desafíos que ambos mundos, el imperial y el métrico, puedan presentar.
