En el vasto y complejo mundo de la ingeniería de tuberías, la selección adecuada de cada componente es fundamental para garantizar la seguridad, la eficiencia y la longevidad de un sistema. Entre los elementos más críticos se encuentran las bridas, piezas diseñadas para unir tramos de tuberías, válvulas, bombas y otros equipos, permitiendo uniones desmontables y herméticas. Sin embargo, no todas las bridas son iguales, y su diseño y especificación están rigurosamente definidos por estándares internacionales. Una de las bridas más robustas y confiables es la brida con cuello para soldar, cuya fabricación y características están meticulosamente detalladas por una norma específica que garantiza su rendimiento y compatibilidad global.
La necesidad de estandarizar estos componentes surgió para asegurar la intercambiabilidad y la seguridad en sistemas complejos, especialmente aquellos que operan bajo condiciones extremas de presión y temperatura. Comprender la norma que rige estas bridas no solo es un requisito técnico, sino una garantía de la confiabilidad e integridad de cualquier instalación industrial. Acompáñenos a explorar qué norma especifica las bridas con cuello para soldar y por qué son una elección tan prevalente en la industria.

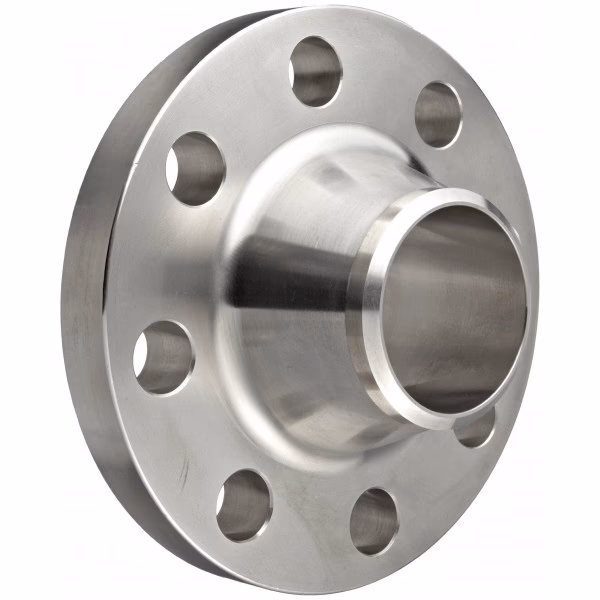

¿Qué Son las Bridas con Cuello para Soldar (Weld Neck Flanges)?

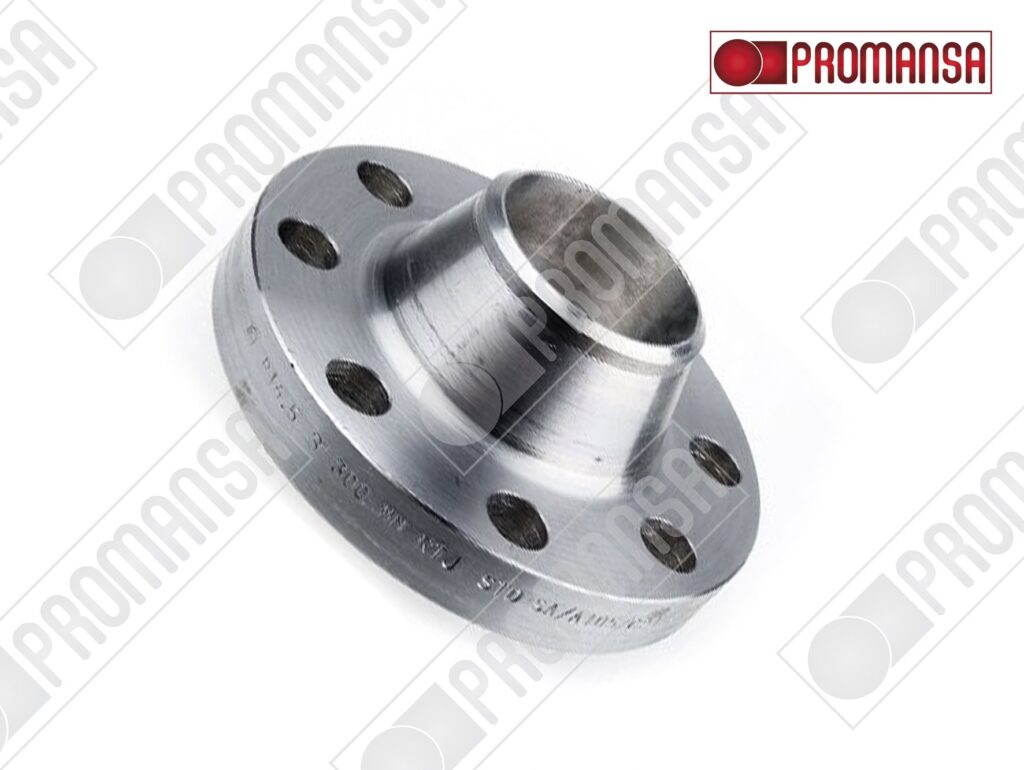

Las bridas con cuello para soldar, comúnmente conocidas como Weld Neck Flanges (WNF), son un tipo de brida caracterizado por un cuello largo y cónico que se suelda directamente a la tubería. Este diseño distintivo permite una transición gradual del espesor de la pared de la tubería al espesor de la base de la brida, lo que minimiza la concentración de esfuerzos en la unión. La soldadura se realiza a tope (butt weld), lo que significa que la brida se alinea y se suelda directamente al extremo de la tubería, creando una unión continua y de máxima integridad. Este tipo de conexión es ideal para aplicaciones donde la integridad de la soldadura es primordial, ya que la soldadura puede ser inspeccionada completamente mediante métodos no destructivos.
Su diseño robusto y la forma en que se unen a la tubería las convierten en la opción preferida para sistemas de alta presión, alta temperatura, o aquellos sometidos a cargas cíclicas y vibraciones. La transición suave entre la brida y la tubería reduce la turbulencia y la erosión dentro del flujo, lo que contribuye a una mayor eficiencia y una vida útil prolongada del sistema.
La Norma ASME B16.5: El Estándar Global para Bridas
La norma que especifica las bridas con cuello para soldar, junto con otros tipos de bridas y accesorios embridado, es la ASME B16.5, titulada "Pipe Flanges and Flanged Fittings". Desarrollada por la American Society of Mechanical Engineers (ASME), esta es una de las normas más reconocidas y utilizadas a nivel mundial en la industria de tuberías. La ASME B16.5 establece las dimensiones, tolerancias, materiales, clasificaciones de presión-temperatura, marcado y métodos de prueba para bridas de tuberías y accesorios embridado, desde NPS 1/2 hasta NPS 24 (Nominal Pipe Size).
La importancia de la ASME B16.5 radica en su capacidad para garantizar la intercambiabilidad entre componentes de diferentes fabricantes y la seguridad operativa de los sistemas. Al seguir esta norma, los ingenieros pueden especificar bridas con la certeza de que cumplirán con requisitos dimensionales y de rendimiento uniformes, facilitando el diseño, la construcción y el mantenimiento de infraestructuras críticas. La norma abarca diferentes tipos de bridas, incluyendo las de cuello para soldar, deslizantes (slip-on), roscadas (threaded), ciegas (blind), de junta solapada (lap joint) y de soldadura por encaje (socket-weld), cada una con sus propias especificaciones detalladas.
Ventajas Clave de las Bridas con Cuello para Soldar
Las bridas con cuello para soldar ofrecen una serie de ventajas significativas que las hacen ideales para un amplio rango de aplicaciones exigentes:
Integridad Estructural Superior
El diseño de cuello largo y cónico permite que la tensión se distribuya uniformemente a través de la base de la brida, minimizando la concentración de esfuerzos en el punto de unión con la tubería. Esta característica es crucial para la integridad estructural de la conexión, especialmente en sistemas que experimentan fluctuaciones de presión, cambios de temperatura o vibraciones. La soldadura a tope crea una junta fuerte y homogénea que se integra perfectamente con la tubería.
Facilidad de Inspección
Una de las grandes ventajas de las bridas con cuello para soldar es la facilidad de inspección visual y no destructiva de la soldadura. Dado que la soldadura se realiza externamente y es una soldadura a tope de penetración completa, se puede examinar fácilmente para detectar cualquier defecto. Esto permite la aplicación de técnicas de inspección como la radiografía (RT), el ultrasonido (UT), la inspección con partículas magnéticas (MT) o líquidos penetrantes (PT), asegurando la calidad y la ausencia de fallas en la unión. Esta capacidad de inspección es vital para garantizar la seguridad en aplicaciones críticas.
Aplicaciones en Condiciones Severas
Gracias a su robustez y a la integridad de su unión, las bridas con cuello para soldar son la elección preferida para aplicaciones críticas que involucran alta presión, altas temperaturas, fluidos corrosivos o inflamables, y condiciones de servicio cíclicas. Su capacidad para soportar tensiones mecánicas y térmicas las hace indispensables en industrias como la petroquímica, generación de energía, gas y petróleo, y procesamiento químico.
Reducción de Turbulencias y Erosión
El diseño cónico y la soldadura a tope con la tubería garantizan un flujo interno suave y sin obstrucciones. Esto minimiza la turbulencia dentro de la tubería y reduce el riesgo de erosión del material, lo que es particularmente importante en sistemas que transportan fluidos abrasivos o a alta velocidad. Un flujo más laminar contribuye a una mayor eficiencia del sistema y a una menor pérdida de carga.
Mayor Vida Útil y Menor Riesgo de Fugas
La combinación de una unión soldada de alta integridad, la distribución uniforme del estrés y la reducción de la turbulencia contribuye a una vida útil prolongada del sistema. Además, al crear una unión continua con la tubería, las bridas con cuello para soldar minimizan el riesgo de fugas en comparación con otros tipos de bridas que pueden depender más de la estanqueidad de las roscas o de múltiples soldaduras.
Comparación: Brida con Cuello para Soldar vs. Otros Tipos de Bridas
Para entender mejor el valor de las bridas con cuello para soldar, es útil compararlas con otros tipos comunes de bridas, todas ellas especificadas bajo la norma ASME B16.5:
| Tipo de Brida | Tipo de Soldadura/Conexión | Costo (Relativo) | Facilidad de Instalación | Integridad de la Unión | Aplicaciones Típicas |
|---|---|---|---|---|---|
| Brida Cuello Soldar (Weld Neck) | Soldadura a tope (Butt Weld) | Alto | Moderada (requiere soldador calificado y alineación precisa) | Excelente (máxima integridad, baja concentración de estrés) | Alta presión, alta temperatura, fluidos peligrosos, servicios críticos |
| Brida Deslizante (Slip-On) | Soldaduras de filete internas y externas | Medio | Alta (fácil de alinear) | Buena (pero inferior a WN bajo fatiga) | Baja presión, baja temperatura, servicios generales |
| Brida Roscada (Threaded) | Roscada (sin soldadura, puede sellarse con soldadura de filete si se desea) | Bajo | Muy Alta (no requiere soldadura) | Baja (riesgo de fuga en rosca, susceptible a fatiga) | Sistemas de baja presión, no críticos, tuberías pequeñas, donde la soldadura no es factible |
| Brida Ciega (Blind) | No se conecta a tubería (para cerrar un extremo) | Medio | N/A (se atornilla a otra brida) | Excelente (para cierre de línea) | Cierre de extremos de tuberías, recipientes a presión, inspección de líneas |
| Brida de Junta Solapada (Lap Joint) | Soldadura de filete (solo stub end) | Medio (brida) + Costo de stub end | Alta (permite rotación de la brida) | Buena (la soldadura es en el stub end) | Sistemas que requieren desmontaje frecuente para limpieza o inspección (ej. acero inoxidable) |
| Brida Soldadura por Encaje (Socket-Weld) | Soldadura de filete (interna y externa) | Medio | Moderada (buena alineación) | Buena (pero con riesgo de grieta por corrosión intersticial) | Servicios de pequeña tubería, baja presión, no críticos |
Materiales Comunes para Bridas con Cuello para Soldar
La norma ASME B16.5 no solo especifica las dimensiones, sino también los materiales permitidos para la fabricación de bridas. La elección del material depende de las condiciones de servicio, como la temperatura, la presión y la naturaleza del fluido. Algunos de los materiales más comunes incluyen:
- Acero al Carbono: Frecuentemente se utiliza ASTM A105 (para servicio a presión ambiente y alta temperatura) y ASTM A350 LF2 (para servicio a baja temperatura). Son económicos y ofrecen buena resistencia mecánica.
- Acero Inoxidable: Materiales como ASTM A182 F304/304L y F316/316L son esenciales para aplicaciones que requieren resistencia a la corrosión, especialmente en presencia de ácidos o altas temperaturas. El sufijo "L" indica bajo contenido de carbono, lo que mejora la soldabilidad y reduce la susceptibilidad a la corrosión intergranular.
- Aceros Aleados: ASTM A182 F5, F9, F11, F22 son utilizados en servicios de alta temperatura y alta presión donde se requiere mayor resistencia a la fluencia o a la corrosión por hidrógeno.
Clasificaciones de Presión-Temperatura (Pressure-Temperature Ratings)
Una parte fundamental de la norma ASME B16.5 son las clasificaciones de presión-temperatura (P-T ratings). Estas clasificaciones definen la presión máxima permisible que una brida puede soportar a una temperatura dada. La norma organiza las bridas en clases de presión (por ejemplo, Clase 150, 300, 600, 900, 1500, 2500), donde un número más alto indica una mayor capacidad de presión. Es crucial seleccionar la clase de presión adecuada para las condiciones operativas del sistema, ya que la capacidad de una brida para soportar presión disminuye a medida que aumenta la temperatura.
Consideraciones de Instalación y Soldadura
La instalación de bridas con cuello para soldar requiere precisión y personal calificado. Es esencial que la tubería y la brida estén perfectamente alineadas antes de la soldadura para evitar tensiones residuales y asegurar una unión de alta calidad. La soldadura debe ser realizada por soldadores certificados, siguiendo procedimientos de soldadura calificados (WPS) que cumplan con códigos como ASME Sección IX. En algunos casos, se puede requerir precalentamiento y/o tratamiento térmico posterior a la soldadura (PWHT) para aliviar tensiones y mejorar las propiedades metalúrgicas de la unión.
Inspección y Pruebas
Después de la soldadura, la inspección es un paso crítico para verificar la integridad de la unión. La inspección visual de la soldadura es el primer paso, buscando irregularidades, porosidad o grietas. Posteriormente, se utilizan métodos de ensayo no destructivos (NDT) para detectar defectos internos. Los más comunes son:
- Radiografía (RT): Utiliza rayos X o gamma para detectar defectos internos como porosidad, inclusiones de escoria o falta de penetración.
- Ultrasonido (UT): Emplea ondas sonoras de alta frecuencia para identificar discontinuidades internas y superficiales.
- Partículas Magnéticas (MT) y Líquidos Penetrantes (PT): Se utilizan para detectar defectos superficiales o subsuperficiales en materiales ferromagnéticos (MT) o no ferromagnéticos (PT), respectivamente.
Finalmente, una vez que el sistema de tuberías está ensamblado, se realiza una prueba hidrostática para verificar la estanqueidad de todas las uniones, incluyendo las bridas soldadas, a una presión superior a la presión de diseño.
¿Por Qué Elegir Bridas con Cuello para Soldar para Aplicaciones Críticas?
La elección de bridas con cuello para soldar para aplicaciones críticas no es arbitraria. Su diseño inherente, especificado por la ASME B16.5, ofrece la máxima confiabilidad y seguridad. La capacidad de soportar altas presiones y temperaturas, la resistencia a la fatiga, la facilidad de inspección de la soldadura y la minimización de la turbulencia interna las convierten en la opción preferida donde la falla no es una opción. Desde oleoductos y gasoductos hasta plantas de energía nuclear y refinerías, las bridas con cuello para soldar son un pilar en la ingeniería de fluidos.
Preguntas Frecuentes (FAQ)
¿Cuál es la principal ventaja de una brida con cuello para soldar?
La principal ventaja es su excepcional integridad estructural y la baja concentración de esfuerzos en la unión con la tubería, lo que las hace ideales para condiciones de alta presión, alta temperatura y cargas cíclicas. Además, su diseño permite una fácil inspección de la soldadura.
¿ASME B16.5 cubre todas las bridas?
La norma ASME B16.5 cubre bridas de tuberías y accesorios embridado desde NPS 1/2 hasta NPS 24. Para tamaños mayores, se utiliza la norma ASME B16.47, que se divide en Series A y Series B.
¿Se pueden usar bridas de cuello para soldar en cualquier material de tubería?
Sí, las bridas con cuello para soldar están disponibles en una amplia gama de materiales (aceros al carbono, inoxidables, aleados) que pueden ser soldados a sus respectivas tuberías. La compatibilidad del material es crucial para la soldadura y el rendimiento.
¿Es la inspección de la soldadura realmente más fácil en estas bridas?
Absolutamente. Debido a que la soldadura es una unión a tope externa, es completamente accesible para la inspección visual y para la aplicación de métodos no destructivos como la radiografía o el ultrasonido, lo que no siempre es posible o tan sencillo con otros tipos de bridas.
¿Son más caras las bridas con cuello para soldar que otros tipos?
Generalmente, las bridas con cuello para soldar son más caras que las bridas deslizantes o roscadas, debido a su diseño más complejo y al mayor requerimiento de material. Además, el costo de instalación puede ser mayor debido a la necesidad de soldadores calificados y procedimientos de soldadura específicos.
En resumen, la brida con cuello para soldar, especificada por la vital norma ASME B16.5, representa una solución de unión superior para los sistemas de tuberías más exigentes. Su diseño optimizado para la distribución de esfuerzos, combinado con la facilidad de inspección y su capacidad para operar en las condiciones más severas, la posiciona como la elección preferente para garantizar la seguridad y la eficiencia en una multitud de industrias. Comprender y aplicar correctamente esta norma es un pilar fundamental en la ingeniería de tuberías, asegurando que las instalaciones sean robustas, duraderas y, sobre todo, seguras.
