Bridas de Acero Inoxidable: Medidas y Tipos Clave

Las bridas son componentes esenciales en cualquier sistema de tuberías, funcionando como la unión vital que permite el montaje, desmontaje y mantenimiento de equipos y secciones de tuberías. En entornos industriales exigentes, donde la resistencia a la corrosión, la durabilidad y la higiene son primordiales, el Acero Inoxidable se posiciona como el material de elección. Dentro de la vasta gama de bridas disponibles, las Bridas Slip-On y las Bridas Cuello (Weld Neck) destacan por su versatilidad y robustez, siendo fundamentales para una amplia variedad de aplicaciones.

Este artículo explora en profundidad las características, medidas y aplicaciones de estas bridas de acero inoxidable, fabricadas bajo estrictos estándares de calidad para satisfacer las demandas más rigurosas de la industria moderna.

La Importancia de las Bridas en la Industria

Las bridas desempeñan un papel crítico al proporcionar un método fiable para conectar tuberías, válvulas, bombas y otros equipos, permitiendo que los sistemas de fluidos operen de manera eficiente y segura. Su diseño facilita la inspección, la limpieza y la modificación de las líneas de proceso sin necesidad de cortar o dañar permanentemente las tuberías. La elección del tipo de brida y el material adecuado es crucial para garantizar la integridad del sistema, prevenir fugas y soportar las condiciones operativas de presión, temperatura y corrosión.

El acero inoxidable es particularmente valorado por su excepcional resistencia a la corrosión, su capacidad para operar en un amplio rango de temperaturas y su idoneidad para aplicaciones sanitarias, lo que lo convierte en el material preferido para bridas en industrias críticas.

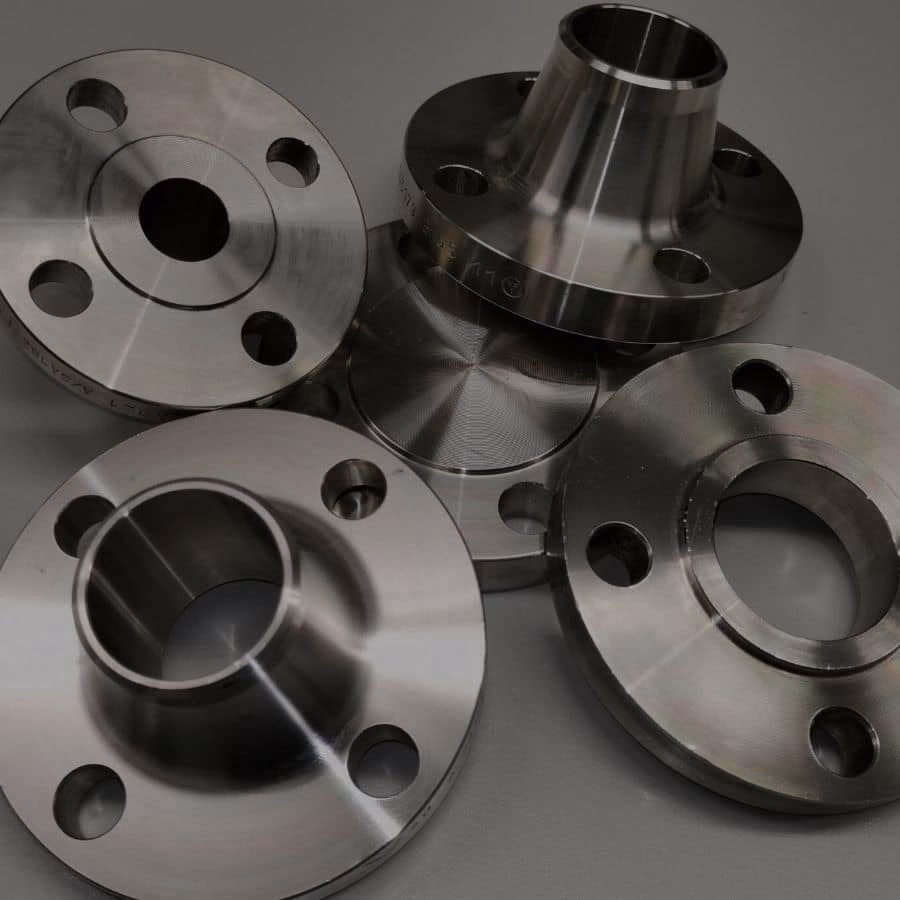

Bridas Slip-On y Cuello: Características y Ventajas

Dentro de la familia de bridas de acero inoxidable, las Bridas Slip-On y las Bridas Cuello son dos de los tipos más comunes y ampliamente utilizados, cada una con características distintivas que las hacen adecuadas para diferentes escenarios de aplicación.

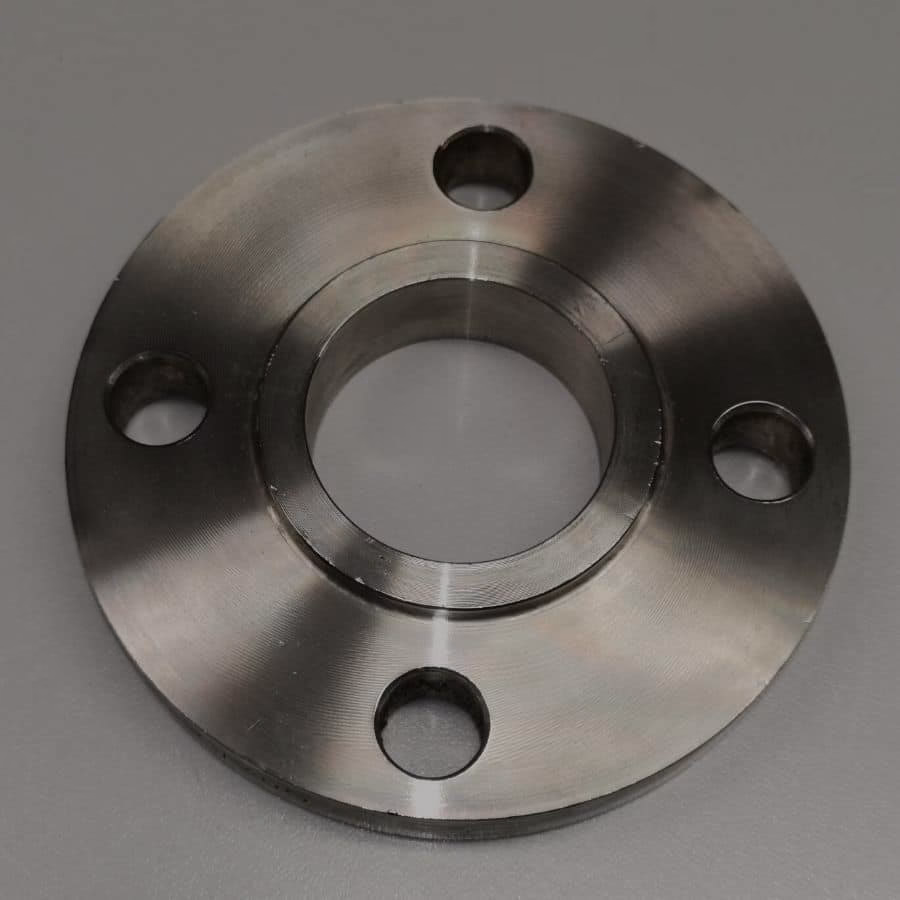

Bridas Slip-On de Acero Inoxidable

Las Bridas Slip-On, como su nombre lo indica, se deslizan sobre el tubo antes de ser soldadas en dos puntos: tanto en el exterior como en el interior. Esta configuración de doble soldadura proporciona una resistencia adecuada y un sellado efectivo. Son generalmente más fáciles de alinear que las bridas de cuello y suelen ser más económicas. Son una excelente opción para aplicaciones de baja presión y temperatura, o donde el espacio es limitado y la simplicidad de instalación es una prioridad.

Ofrecemos Bridas Slip-On en grados de acero inoxidable T304/304L y T316/316L. Los grados 304/304L son ideales para aplicaciones generales y corrosión moderada, mientras que los 316/316L, con su contenido de molibdeno, ofrecen una resistencia superior a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros.

Bridas Cuello (Weld Neck) de Acero Inoxidable

Las Bridas Cuello, también conocidas como bridas con cuello para soldar, se caracterizan por su cuello largo y cónico que se suelda directamente al tubo mediante una única soldadura a tope. Este diseño es crucial porque distribuye el estrés de manera uniforme a través del cuello cónico hasta el tubo, lo que las hace extremadamente resistentes a la fatiga y adecuadas para aplicaciones de alta presión, temperaturas extremas y condiciones de servicio severas, como vibraciones o ciclos térmicos. Su soldadura a tope permite una fácil inspección radiográfica, asegurando una conexión de alta integridad.

Al igual que las Slip-On, nuestras Bridas Cuello están disponibles en grados de acero inoxidable T304/304L y T316/316L, garantizando la máxima compatibilidad con una amplia gama de fluidos y ambientes.

Estándares de Fabricación

Todas nuestras Bridas Slip-On y Cuello de 150lbs de Acero Inoxidable están fabricadas conforme a los rigurosos requerimientos de la norma ASTM-A-182. Esta norma especifica los requisitos para bridas de tubería forjadas de aleación y acero inoxidable, garantizando la calidad del material, la resistencia mecánica y la idoneidad para aplicaciones de alta presión y temperatura. La conformidad con los estándares ANSI (American National Standards Institute) asegura la compatibilidad dimensional y el rendimiento esperado en sistemas industriales.

Medidas y Rangos de Presión Disponibles

Contamos con un amplio stock de Bridas Slip-On y Cuello en acero inoxidable que cubre una extensa gama de necesidades industriales. Específicamente para las bridas de 150 lbs, ofrecemos un rango de medidas que se adapta a la mayoría de las instalaciones comunes.

Medidas Específicas para Bridas de 150 Lbs

Para las Bridas Slip On y Cuello de 150lbs de Acero Inoxidable, disponemos de medidas que van desde ½” hasta 12″. Este rango es ideal para sistemas de distribución de fluidos de tamaño pequeño a mediano, donde la presión no excede los límites de la clase 150lbs.

Gama General de Bridas por Presión

Más allá de las bridas de 150 lbs, nuestro inventario abarca una gama completa de bridas industriales, con capacidades de presión significativamente mayores para adaptarse a los proyectos más exigentes. La disponibilidad de diferentes clases de presión es un factor crítico para la seguridad y la eficiencia de cualquier sistema de tuberías.

Además de estas clases de presión, también manejamos bridas conforme a diversas Tablas de presión (Tabla 2.5, Tabla 6, Tabla 10, Tabla 16, Tabla 25, Tabla 40, Tabla 64, Tabla 160, Tabla 320, Tabla 400), lo que amplía aún más la versatilidad de nuestras soluciones para proyectos específicos que requieren cumplimiento con normativas DIN.

Materiales Adicionales de Bridas

Aunque el enfoque principal es el acero inoxidable, es importante destacar que la oferta de bridas se extiende a otros materiales para cubrir un espectro más amplio de necesidades industriales:

• Acero Inoxidable: ASTM / ASME SA 182 F 304, 304L, 304H, 309H, 310H, 316, 316H, 316L, 316 LN, 317, 317L, 321, 321H, 347, 347 H.
• Acero Dúplex: ASTM / ASME SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61. Estos aceros ofrecen una combinación de alta resistencia y excelente resistencia a la corrosión.
• Acero al Carbono: ASTM / ASME A 105, ASTM / ASME A 350 LF 2. Ideales para aplicaciones donde la corrosión no es una preocupación principal, pero se requiere resistencia mecánica.
• Aleación de Acero: ASTM / ASME A 182 GR F 5, M 9, M 11, M 12, M 22, M 91. Utilizadas en entornos de alta temperatura y presión.
• Níquel y Aleaciones de Cobre: Incluyen grados como NÍQUEL 200/201, MONEL 400, INCONEL 825/600/601/625, HASTELLOY C 276, y diversas aleaciones de cobre, para aplicaciones altamente corrosivas o con requerimientos especiales.

Aplicaciones Industriales Clave

La selección de bridas de acero inoxidable no es aleatoria; responde a las exigencias específicas de cada sector. La resistencia a la corrosión del acero inoxidable, su higiene y su durabilidad lo hacen indispensable en:

• Industria Petroquímica y Petrolera: Para el manejo de hidrocarburos y productos químicos corrosivos, donde la seguridad y la prevención de fugas son críticas.
• Industria Química: En procesos que involucran ácidos, bases y otros compuestos agresivos, el acero inoxidable garantiza la integridad de los sistemas.
• Industria Papelera: Donde se manejan fluidos con propiedades corrosivas y abrasivas, las bridas de acero inoxidable aseguran una larga vida útil.
• Industria Cervecera y Alimenticia: La higiene es primordial. El acero inoxidable es fácil de limpiar y no contamina los productos, cumpliendo con las normativas sanitarias más estrictas.
• Industria Farmacéutica: Similar a la alimenticia, requiere materiales que garanticen la pureza de los productos y permitan procesos de limpieza y esterilización rigurosos.

Más Allá de las Bridas: Una Solución Integral

Además de nuestra completa línea de bridas, ofrecemos una amplia gama de productos complementarios que permiten armar proyectos integrales de tuberías, desde el origen hasta el destino final:

• Accesorios de Acero Forjado: Incluyendo racores y accesorios de tubería forjados, esenciales para la construcción de sistemas robustos.
• Codos de Tubería y Flexión de Tubos: Variedad de codos y curvaturas para adaptarse a cualquier configuración de diseño, en diversos materiales como acero al carbono y acero de aleación.
• Accesorios Buttweld: Amplia gama de accesorios para soldadura a tope (codos, tees, reductores, tapas) en diferentes cédulas y formas (sin costura y soldados).
• Conexiones Roscadas: Conexiones de 150lbs y 3000lbs en grados CF8 (304) y CF8M (316) para instalaciones de menor diámetro y presión.
• Tuberías: Suministro de tuberías en acero inoxidable (con y sin costura, cédula 10, 40, 80), acero al carbono (negra y galvanizada), cobre, PVC (C-40, C-80, Conduit), CPVC-CTS, Polietileno de Alta Densidad y tubería petrolera API.
• Tubos Flexibles: De PTFE y acero inoxidable, ideales para aplicaciones que requieren flexibilidad y resistencia química.

Nuestro objetivo es ser su socio estratégico, ayudándole a conseguir todos los componentes necesarios para su proyecto y facilitando la logística de envío a cualquier parte del mundo.

Comparación: Bridas Slip-On vs. Bridas Cuello

Para ayudar en la elección, es útil comprender las diferencias clave entre estos dos tipos de bridas de acero inoxidable:

Preguntas Frecuentes (FAQ)

¿Qué tipos de bridas de acero inoxidable ofrecen?

Ofrecemos principalmente Bridas Slip-On y Bridas Cuello (Weld Neck) en acero inoxidable. Además, contamos con una amplia gama que incluye bridas ciegas, roscadas, Socket Weld, Lap Joint, reductoras, de gafas, y más, en diversas clases de presión y materiales.

¿Qué medidas están disponibles para las bridas Slip-On y Cuello de 150 lbs?

Para las Bridas Slip-On y Cuello de 150 lbs, tenemos un amplio stock en medidas que van desde ½” hasta 12″. Para otras clases de presión, las medidas se extienden desde 15 NB (Nominal Bore) hasta 600 NB.

¿Qué normativas cumplen sus bridas de acero inoxidable?

Nuestras Bridas Slip-On y Cuello de 150 lbs de acero inoxidable están fabricadas conforme a los requerimientos de la norma ASTM-A-182 y cumplen con los estándares ANSI, garantizando calidad y compatibilidad.

¿En qué industrias se utilizan estas bridas de acero inoxidable?

Nuestros productos satisfacen las necesidades de industrias como la Petroquímica, Química, Petrolera, Papelera, Cervecera, Alimenticia y Farmacéutica, donde la resistencia a la corrosión y la durabilidad son esenciales.

¿Cuáles son los grados de acero inoxidable más comunes para estas bridas?

Los grados más comunes para nuestras Bridas Slip-On y Cuello son T304/304L y T316/316L. También manejamos una variedad de otros grados de acero inoxidable como 304H, 310H, 317, 321, 347, así como aceros dúplex y aleaciones especiales.

Conclusión

La elección de las bridas adecuadas es fundamental para la seguridad y eficiencia de cualquier sistema industrial. Las Bridas Slip-On y Cuello de Acero Inoxidable representan soluciones robustas y confiables, capaces de soportar las condiciones más exigentes gracias a su fabricación bajo estándares internacionales como ASTM-A-182 y ANSI. Ya sea que su proyecto requiera la facilidad de instalación de una Slip-On o la alta integridad de una Weld Neck, en grados 304/304L o 316/316L, la disponibilidad de un amplio stock en diversas medidas y clases de presión asegura que encontrará la solución perfecta para su aplicación en industrias tan diversas como la petroquímica, alimenticia o farmacéutica. La calidad y la versatilidad de estos componentes son la clave para el éxito de sus proyectos de tuberías.
