Bridas Socket Weld: Conexión Segura en Tuberías

En el intrincado mundo de los sistemas de tuberías industriales, la elección y correcta instalación de cada componente es fundamental para asegurar la eficiencia, la seguridad y la longevidad de las operaciones. Entre la vasta gama de opciones disponibles, las bridas de soldadura por encaje, conocidas comúnmente como Bridas Socket Weld (SW), se destacan como una solución robusta y fiable, especialmente en aplicaciones que demandan alta presión y la máxima prevención de fugas. Su diseño permite una unión excepcionalmente fuerte, convirtiéndolas en un pilar esencial para ingenieros y técnicos en diversos sectores.

Este artículo profundiza en todo lo que necesitas saber sobre las Bridas Socket Weld, desde su definición y características distintivas hasta las consideraciones críticas para su selección, los pasos detallados para una instalación impecable y las prácticas recomendadas para su mantenimiento, garantizando así un rendimiento óptimo y una vida útil prolongada de tus sistemas de tuberías.

¿Qué son Exactamente las Bridas Socket Weld?

Las Bridas Socket Weld, también denominadas bridas de inserción o bridas de soldadura por encaje, son un tipo específico de conexión utilizada para unir tuberías a válvulas, accesorios o equipos de manera permanente. Su diseño es bastante particular: cuentan con un "socket" o receso interno donde el extremo de la tubería se inserta. Una vez que la tubería se ha introducido en este receso, se aplica una soldadura de filete alrededor de la unión externa, sellando completamente la conexión. Esta metodología crea una unión increíblemente fuerte y resistente a las fugas.

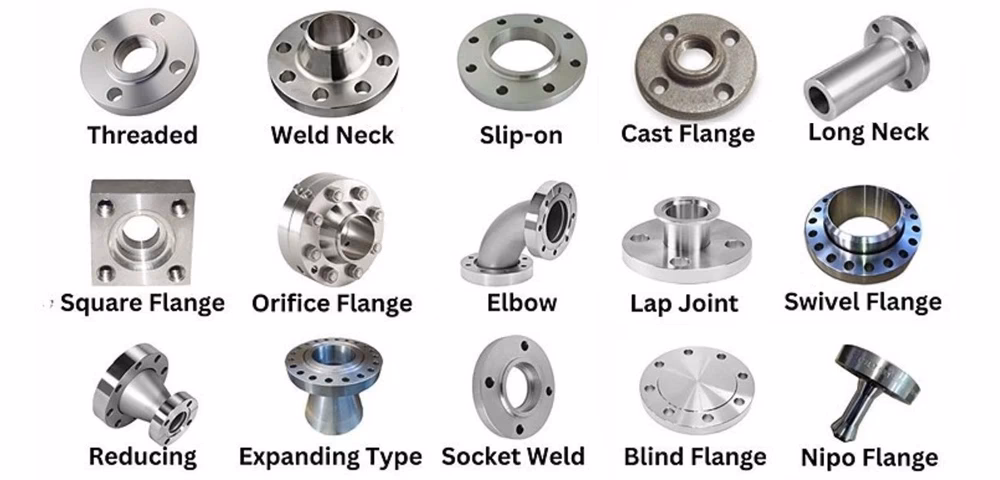

A diferencia de otras bridas, como las Slip-On o las Weld Neck, las Bridas Socket Weld son particularmente adecuadas para tuberías de diámetro pequeño (generalmente hasta 2 pulgadas, aunque pueden encontrarse en tamaños mayores) y para servicios donde la presión de operación es considerablemente alta. La soldadura de filete proporciona una resistencia mecánica superior y una excelente capacidad de contención de fluidos, minimizando el riesgo de fugas incluso bajo condiciones extremas. Su diseño robusto también las hace ideales para sistemas que transportan gases o líquidos peligrosos, donde la integridad de la conexión es absolutamente crítica.

La simplicidad relativa de su instalación, que no requiere el biselado de los extremos de la tubería (a diferencia de las bridas Weld Neck), las convierte en una opción atractiva para muchas aplicaciones industriales, incluyendo la industria química, petroquímica, de generación de energía y de procesamiento de alimentos, donde la limpieza y la resistencia a la corrosión también son factores clave, especialmente cuando se utilizan en acero inoxidable.

La Importancia de una Selección Apropiada

La elección correcta de una Brida Socket Weld es un paso fundamental que impacta directamente en la seguridad y el rendimiento del sistema de tuberías. No se trata solo de seleccionar una brida al azar; es un proceso que requiere una consideración meticulosa de varios factores críticos para asegurar la compatibilidad y la funcionalidad a largo plazo. Los aspectos principales a considerar son el diámetro, el material y la presión de trabajo, además del cumplimiento con las normativas internacionales.

Diámetro y Tamaño

El diámetro de la brida debe coincidir perfectamente con el diámetro de la tubería a la que se va a unir. Las bridas Socket Weld están diseñadas para ajustarse a tamaños de tubería específicos, y una desalineación en el diámetro puede comprometer la integridad de la soldadura y, por ende, la conexión. Es crucial verificar las especificaciones de la tubería y la brida para garantizar un ajuste preciso.

Material de Construcción

El material de la brida debe ser compatible con el fluido que se va a transportar y con las condiciones ambientales de operación. Los materiales comunes incluyen acero al carbono, acero inoxidable (como el 304 o el 316, ideales para resistencia a la corrosión y altas temperaturas), y diversas aleaciones. Para entornos corrosivos o aplicaciones higiénicas, el acero inoxidable es a menudo la elección preferida debido a su durabilidad y resistencia a la oxidación y a muchos agentes químicos.

Presión y Temperatura de Trabajo

Cada brida tiene una clasificación de presión y temperatura máxima para la que está diseñada. Es imperativo que esta clasificación sea igual o superior a las condiciones máximas esperadas en el sistema. Operar una brida por encima de sus límites de diseño puede provocar fallos catastróficos. Los estándares ASME (American Society of Mechanical Engineers) proporcionan tablas de presión-temperatura para diferentes materiales y clases de bridas, lo que facilita esta selección crítica.

Cumplimiento Normativo: ASME B16.11

El cumplimiento de normativas como las establecidas por la ASME es absolutamente esencial para garantizar la calidad, seguridad y confiabilidad en la aplicación de las Bridas Socket Weld. Específicamente, la norma ASME B16.11 es el marco de referencia que rige las especificaciones para accesorios forjados de soldadura por encaje y roscados, incluyendo dimensiones, tolerancias, marcados y pruebas. Ignorar estas normativas puede resultar en componentes no compatibles, fallos del sistema y riesgos para la seguridad. Seguir estas pautas asegura que las bridas cumplan con los más altos estándares de ingeniería y rendimiento.

Proceso Detallado de Instalación de Bridas Socket Weld

La instalación de Bridas Socket Weld es un proceso técnico que, si bien puede parecer sencillo, requiere precisión y adherencia a las mejores prácticas para asegurar una conexión duradera y libre de fugas. Un error en la instalación puede comprometer la integridad de todo el sistema. A continuación, se detallan los pasos clave para una implementación correcta:

1. Preparación de los Componentes

• Inspección Visual: Antes de cualquier paso, inspeccione tanto la brida como el extremo de la tubería. Busque defectos visibles como grietas, mellas o deformaciones. Asegúrese de que las superficies a soldar estén limpias, libres de óxido, grasa, pintura o cualquier contaminante que pueda afectar la calidad de la soldadura.
• Limpieza: Utilice cepillos de alambre, solventes desengrasantes o lijas finas para limpiar a fondo las áreas de soldadura en la brida y el tubo. Para bridas de acero inoxidable, es crucial usar herramientas de limpieza dedicadas al acero inoxidable para evitar la contaminación cruzada con partículas de acero al carbono, lo que podría provocar corrosión.

2. Corte y Preparación del Tubo

• Corte Preciso: El extremo de la tubería debe cortarse de forma cuadrada y limpia. Aunque las bridas Socket Weld no requieren un biselado extenso en el extremo del tubo como las bridas Weld Neck, un corte limpio es vital para un buen ajuste.
• Verificación de Dimensiones: Confirme que el diámetro exterior del tubo sea compatible con el diámetro interior del socket de la brida. Debe haber un ajuste "holgado" que permita la inserción, pero sin un juego excesivo.

3. Alineación y Espacio de Expansión

Este es uno de los pasos más críticos en la instalación de Bridas Socket Weld:

• Inserción y Espacio: La tubería se inserta en el socket de la brida hasta que toque el fondo. Sin embargo, antes de soldar, es imperativo retirar la tubería aproximadamente 1/16 de pulgada (alrededor de 1.6 mm) del fondo del socket. Este pequeño espacio es crucial.
• Propósito del Espacio: Este espacio permite la expansión térmica del tubo durante la soldadura y la operación del sistema sin inducir esfuerzos excesivos o agrietamiento en la soldadura de filete. Sin este espacio, la expansión del tubo podría ejercer presión sobre la soldadura o el fondo del socket, llevando a fallas prematuras por fatiga.
• Alineación Precisa: Una vez establecido el espacio, la tubería y la brida deben alinearse con precisión. Utilice abrazaderas o soportes temporales para mantener la alineación y el espacio durante el proceso de soldadura. La alineación incorrecta puede generar tensiones residuales que afecten la integridad de la unión.

4. Proceso de Soldadura

• Tipo de Soldadura: Se utiliza una soldadura de filete (fillet weld) para unir la tubería a la brida. Esta soldadura se aplica alrededor de la circunferencia externa de la unión.
• Técnicas de Soldadura: La soldadura debe ser realizada por soldadores certificados y experimentados, siguiendo procedimientos de soldadura calificados (WPS - Welding Procedure Specification). El control del calor de aporte es crucial, especialmente en bridas de acero inoxidable, para evitar la distorsión y la pérdida de propiedades del material. Se pueden requerir múltiples pasadas para asegurar una penetración adecuada y un cordón de soldadura robusto.
• Enfriamiento Controlado: Permita que la soldadura se enfríe de forma natural. El enfriamiento rápido puede inducir tensiones y fragilidad en la unión.

5. Inspección y Pruebas Post-Soldadura

• Inspección Visual: Una vez que la soldadura se ha enfriado, realice una inspección visual exhaustiva. Busque cualquier signo de defectos como porosidad, grietas, socavaciones o una penetración inadecuada. La soldadura debe tener un contorno suave y uniforme.
• Pruebas No Destructivas (NDT): Dependiendo de la criticidad de la aplicación, se pueden realizar pruebas no destructivas como la inspección por líquidos penetrantes (PT) o partículas magnéticas (MT) para detectar defectos superficiales, o radiografías (RT) y ultrasonidos (UT) para defectos internos.
• Pruebas de Presión: La fase final y crucial es la prueba de presión (hidrostática o neumática) del sistema. Esto verifica la integridad de todas las uniones soldadas y asegura que el sistema pueda operar de manera segura a la presión de diseño.

Consultar con expertos en soldadura y seguir los manuales de instalación específicos del fabricante y las normativas aplicables es una práctica recomendada para asegurar una implementación correcta y segura.

Mantenimiento para la Longevidad de las Conexiones Socket Weld

Aunque las Bridas Socket Weld son reconocidas por su robustez y durabilidad, un mantenimiento adecuado es esencial para maximizar su vida útil y asegurar el rendimiento continuo del sistema de tuberías. El mantenimiento de las Conexiones de Soldadura por Enchufe es relativamente sencillo, pero requiere inspecciones periódicas y atención a los detalles para prevenir cualquier fallo potencial que pueda surgir con el tiempo y el uso continuo.

Inspecciones Periódicas

La clave para un mantenimiento efectivo es la regularidad de las inspecciones. Estas deben incluir:

• Inspección Visual: Revise las soldaduras en busca de signos de corrosión, fisuras, deformaciones o cualquier daño mecánico. Preste especial atención a la zona de la soldadura de filete, ya que es el punto de unión crítico. En sistemas de acero inoxidable, busque manchas de óxido o decoloración que puedan indicar una pérdida de pasivación.
• Detección de Fugas: Aunque las Bridas Socket Weld son altamente resistentes a las fugas, con el tiempo y bajo ciclos de presión/temperatura, pueden surgir microfisuras. Utilice métodos de detección de fugas (como soluciones jabonosas para gases, o inspección visual de goteos para líquidos) durante las paradas programadas.
• Monitoreo de Corrosión y Erosión: En ambientes corrosivos o con fluidos abrasivos, aunque las bridas SW no son las más recomendadas para estos últimos debido a la crevice, es vital monitorear la corrosión o el desgaste en la superficie de la brida y en la zona afectada por la soldadura.

Factores a Considerar para el Mantenimiento Preventivo

• Condiciones Ambientales: La exposición a ambientes agresivos (alta humedad, atmósferas salinas, contaminantes químicos) puede acelerar la corrosión, incluso en acero inoxidable. Considere el uso de recubrimientos protectores o aislamiento si es necesario.
• Ciclos de Presión y Temperatura: Las fluctuaciones extremas y frecuentes de presión y temperatura pueden inducir fatiga en la soldadura. Monitoree las condiciones operativas y, si es posible, minimice los cambios bruscos.
• Registros de Mantenimiento: Mantenga un registro detallado de todas las inspecciones, reparaciones y pruebas realizadas. Esto ayuda a predecir la vida útil del componente y a planificar el mantenimiento futuro de manera más eficiente.

Con un cuidado adecuado y un programa de mantenimiento preventivo bien implementado, las Bridas SW ofrecen una longevidad excepcional y contribuyen significativamente a la seguridad y eficiencia de los sistemas de tuberías industriales.

Preguntas Frecuentes sobre las Bridas Socket Weld

¿Para qué tipo de aplicaciones son ideales las Bridas Socket Weld?

Las Bridas Socket Weld son ideales para aplicaciones de alta presión y alta temperatura en tuberías de diámetro pequeño (generalmente hasta NPS 2 o 3, aunque pueden encontrarse en tamaños más grandes para ciertas aplicaciones), donde la prevención de fugas es crítica. Son comúnmente utilizadas en líneas de proceso, instrumentación y servicios auxiliares en industrias como la química, petroquímica, generación de energía y de procesamiento de fluidos no abrasivos.

¿Cuál es la importancia del espacio de expansión al instalar una Brida Socket Weld?

El espacio de expansión, que generalmente es de 1/16 de pulgada (aproximadamente 1.6 mm) entre el extremo de la tubería y el fondo del socket, es crucial. Permite la expansión térmica del tubo durante la soldadura y la operación del sistema. Sin este espacio, la expansión del metal por el calor podría generar tensiones excesivas en la soldadura, provocando grietas o fallas por fatiga a largo plazo.

¿Qué normativas rigen la fabricación y el uso de estas bridas?

La normativa más relevante para las bridas Socket Weld es la ASME B16.11, que establece los estándares para accesorios forjados de soldadura por encaje y roscados. Otras normas generales de tuberías y soldadura, como ASME B31.1 (Power Piping) o ASME B31.3 (Process Piping), también son aplicables en cuanto a los requisitos de diseño, materiales, fabricación, inspección y prueba de sistemas que utilizan estas bridas.

¿Son las Bridas Socket Weld adecuadas para todos los fluidos?

No, las Bridas Socket Weld no son adecuadas para todos los fluidos. Debido a la naturaleza de su diseño, que crea una pequeña crevice (hendidura) entre el extremo de la tubería y el fondo del socket, no se recomiendan para servicios altamente corrosivos, tóxicos o abrasivos. En estos casos, la crevice puede atrapar fluidos, acelerar la corrosión o ser un punto de erosión, comprometiendo la integridad del sistema. Para estos servicios, las bridas Weld Neck son generalmente una mejor opción.

¿Cómo se realiza el mantenimiento preventivo de las Bridas Socket Weld?

El mantenimiento preventivo se centra en inspecciones visuales periódicas para detectar signos de corrosión, daños mecánicos o fisuras en la soldadura. Es importante monitorear las condiciones de operación (presión, temperatura) y asegurarse de que no excedan los límites de diseño. En ambientes agresivos, considere la protección adicional. Mantener registros detallados de las inspecciones y reparaciones también es una práctica recomendada para una gestión eficaz de la vida útil del componente.

Las Bridas Socket Weld son un pilar fundamental en el ensamblaje de sistemas de tuberías industriales. Su elección y uso correcto resuenan con la eficiencia y seguridad de cualquier proyecto. Recuerda, la selección, instalación y mantenimiento adecuados son clave para maximizar su rendimiento y durabilidad. ¡Asegurar la integridad de tus conexiones es asegurar el éxito de tus operaciones!
