Bridas de Acero: Guía Completa de Tipos y Dimensiones

Las bridas son componentes fundamentales en la unión de tuberías, válvulas, bombas y otros equipos, creando un sistema de tuberías completo. Su función principal es proporcionar un método seguro y desmontable para conectar secciones de un sistema, permitiendo el mantenimiento, la inspección o la modificación sin la necesidad de cortar o soldar permanentemente.

Aunque existe una amplia variedad de materiales para bridas, el acero, tanto al carbón como inoxidable, se destaca por su resistencia, durabilidad y versatilidad. Comprender los diferentes tipos de bridas de acero, sus aplicaciones y las normativas que rigen sus dimensiones es crucial para garantizar la integridad y eficiencia de cualquier sistema industrial.

¿Qué es una Brida de Acero y Por Qué es Tan Importante?

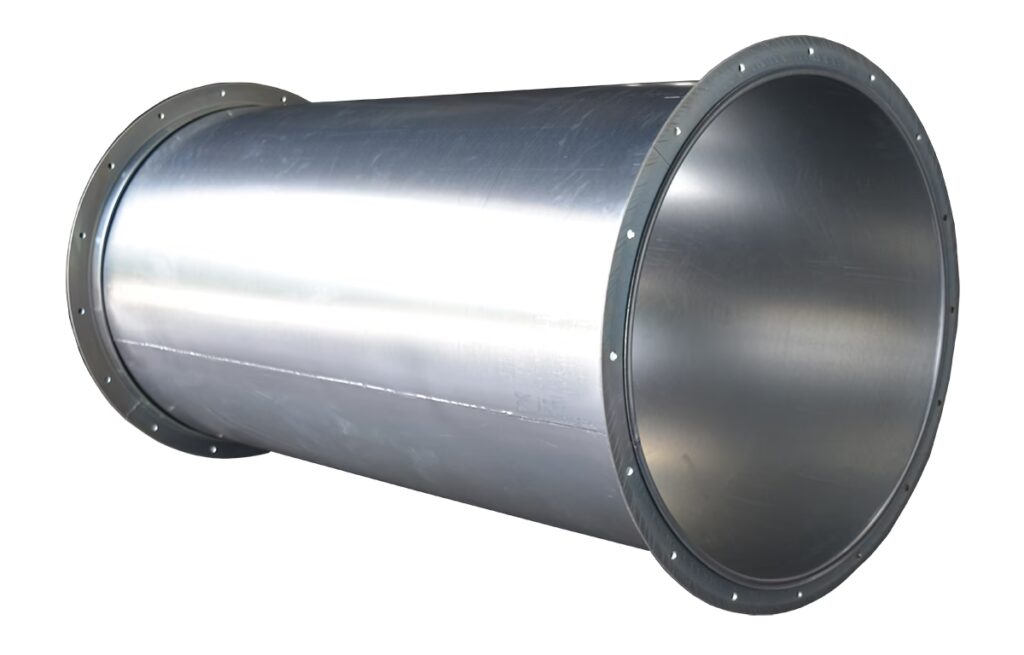

Una brida es un disco o anillo con orificios para pernos que sobresale de una tubería o accesorio, permitiendo su conexión a otro componente mediante una junta y pernos. Su importancia radica en la capacidad de facilitar uniones robustas y a prueba de fugas en sistemas que manejan fluidos o gases bajo diversas condiciones de presión y temperatura.

El uso de acero en la fabricación de bridas se debe a sus excepcionales propiedades mecánicas. El acero al carbón ofrece una excelente relación resistencia-costo para aplicaciones generales, mientras que el acero inoxidable se elige por su superior resistencia a la corrosión, lo que lo hace indispensable en entornos agresivos o donde la higiene es primordial.

Materiales de Fabricación: Acero al Carbón vs. Acero Inoxidable

La elección del material para una brida es crítica y depende de las condiciones específicas de operación del sistema. Aunque este artículo se centra principalmente en las bridas de acero, es vital entender las diferencias entre sus variantes más comunes:

• Acero al Carbón: Material de uso más extendido debido a su alta resistencia y menor costo. Es ideal para aplicaciones en las que la corrosión no es una preocupación principal, como la industria del petróleo y gas, construcción y sistemas de agua no potable. La norma ASTM A105, mencionada en su consulta, es un estándar común para bridas de acero al carbón forjado, garantizando propiedades mecánicas y composición química adecuadas para servicio a presión.
• Acero Inoxidable: Este tipo de acero contiene cromo, lo que le confiere una notable resistencia a la oxidación y a la corrosión. Es la opción preferida para industrias como la alimentaria y farmacéutica, química, marina y en cualquier aplicación donde se requiera higiene o resistencia a sustancias corrosivas. Aunque su costo inicial es más elevado, su durabilidad y bajo mantenimiento justifican la inversión en entornos específicos. Las bridas de acero inoxidable se fabrican comúnmente bajo estándares como ASTM A182 (para grados como F304, F316).

Es importante destacar que, si bien el material difiere, las dimensiones y las clasificaciones de presión de las bridas (como 150 Lbs) suelen seguir las mismas normas de estandarización, lo que permite la intercambiabilidad de bridas de diferentes materiales siempre que cumplan con la misma especificación dimensional (por ejemplo, ASME B16.5).

Tipos Comunes de Bridas de Acero

Las bridas se clasifican según su método de conexión a la tubería y su diseño de cara. A continuación, se describen los tipos más comunes:

• Brida Slip-On (SO): Este tipo de brida se desliza sobre el extremo de la tubería antes de ser soldada tanto por dentro como por fuera. Son fáciles de alinear y se utilizan comúnmente en aplicaciones de baja presión y baja temperatura. Son muy populares por su menor costo y facilidad de instalación. Las bridas de 6” y 8” de diámetro mencionadas en su consulta son ejemplos de este tipo.
• Brida Weld Neck (WN): Reconocibles por su cuello cónico largo que se suelda a tope con la tubería. Este diseño permite una distribución uniforme del estrés, lo que las hace ideales para aplicaciones de alta presión, alta temperatura y condiciones de servicio severas. La transición gradual del espesor de la brida al de la tubería reduce la turbulencia y la erosión.
• Brida Ciega (Blind Flange - BL): Son discos sólidos sin orificio central que se utilizan para cerrar los extremos de tuberías, válvulas o aberturas de recipientes a presión. Permiten un fácil acceso al sistema cuando se requiere inspección o mantenimiento. Pueden soportar altas presiones y se utilizan para sellar un sistema.
• Brida Lap Joint (LJ): Estas bridas se utilizan con stub ends (extremos de tubería tipo "pestaña"). La brida en sí no está soldada a la tubería, lo que permite su rotación para facilitar la alineación de los orificios de los pernos. Son ideales para sistemas que requieren desmontaje frecuente o donde es difícil alinear los orificios de los pernos, y se utilizan comúnmente con tuberías de acero inoxidable para evitar la soldadura directa del material costoso.
• Brida Roscada (Threaded Flange - THD): También conocidas como bridas atornilladas, tienen una rosca interna que coincide con la rosca externa de la tubería. Se utilizan en sistemas de baja presión y baja temperatura donde la soldadura es impráctica o indeseable, como en servicios de aire o agua. No son adecuadas para aplicaciones con vibración o ciclos térmicos.
• Brida Socket Weld (SW): Similares a las bridas Slip-On, pero la tubería se inserta en un rebaje en la brida antes de ser soldada con un solo cordón exterior. Son adecuadas para tuberías de pequeño diámetro y alta presión en aplicaciones no corrosivas. Proporcionan una buena resistencia a la fatiga.

Adicionalmente, muchas de estas bridas presentan una "cara realzada" (Raised Face - RF), como las bridas de su consulta. La cara realzada es una sección sobresaliente en la superficie de la brida que concentra la fuerza de apriete de los pernos sobre un área más pequeña de la junta, mejorando la capacidad de sellado. Es el tipo de cara más común y se utiliza en una amplia gama de aplicaciones.

Dimensiones de las Bridas de Acero al Carbón: Un Análisis Detallado

La pregunta sobre las medidas de las bridas es fundamental, ya que la compatibilidad dimensional es clave para el correcto ensamblaje y funcionamiento de un sistema de tuberías. Las dimensiones de las bridas están estandarizadas a nivel internacional, siendo la norma ASME B16.5 la más relevante para bridas de tubería y accesorios bridados.

La especificación "150 Lbs" (o 150#) se refiere a la clase de presión de la brida, indicando la presión máxima de trabajo que puede soportar a una temperatura determinada. A mayor número de libras, mayor es la capacidad de presión de la brida.

Para las bridas soldables Slip-On con cara realzada según la norma ASTM A105 para 150 Lbs., de 6” y 8” de diámetro, las dimensiones típicas son las siguientes. Es importante notar que, aunque su consulta menciona ASTM A105 (material), las dimensiones provienen de ASME B16.5 (estándar dimensional).

Tabla Comparativa de Dimensiones Típicas (ASME B16.5 - Bridas Slip-On RF 150#)

Estas medidas son cruciales para asegurar el ajuste adecuado con otras bridas y la tubería correspondiente. La estandarización global de estas dimensiones garantiza la intercambiabilidad y la compatibilidad entre componentes de diferentes fabricantes, siempre que cumplan con la misma norma.

Factores a Considerar al Elegir una Brida

La selección de la brida adecuada va más allá del material y las dimensiones. Se deben considerar varios factores para garantizar un rendimiento óptimo y la seguridad del sistema:

• Clase de Presión: Es fundamental que la brida tenga una clase de presión (ej., 150#, 300#, 600#) adecuada para la presión máxima de operación del sistema. Una brida subdimensionada puede fallar, mientras que una sobredimensionada puede ser un costo innecesario.
• Temperatura de Servicio: Las propiedades mecánicas de los materiales de la brida y la junta pueden degradarse a temperaturas extremas. Se debe seleccionar un material que mantenga su integridad estructural en el rango de temperatura esperado.
• Tipo de Fluido: La naturaleza del fluido (corrosivo, abrasivo, inflamable) influirá directamente en la elección del material. Por ejemplo, el acero inoxidable es indispensable para fluidos corrosivos.
• Tipo de Conexión: Dependerá de la facilidad de instalación, la necesidad de desmontaje frecuente y las características de la tubería (diámetro, espesor).
• Normativas y Estándares: Asegurarse de que la brida cumpla con las normas relevantes (ASME B16.5, ASTM, etc.) es vital para la seguridad y la compatibilidad.
• Condiciones Ambientales: La exposición a la intemperie, la humedad, o ambientes salinos puede influir en la vida útil de la brida, especialmente en el caso del acero al carbón.

Mantenimiento y Durabilidad de las Bridas

Aunque las bridas son componentes robustos, su durabilidad y rendimiento a largo plazo dependen de un mantenimiento adecuado. Inspecciones regulares para detectar signos de corrosión, fugas o deformaciones son esenciales. El apriete correcto de los pernos y el uso de juntas adecuadas para las condiciones de servicio son también factores críticos para mantener la integridad del sellado. En el caso de las bridas de acero al carbón, la protección contra la corrosión externa mediante recubrimientos o pinturas es vital, mientras que el acero inoxidable, aunque más resistente, también se beneficia de una limpieza y cuidado periódicos, especialmente en ambientes agresivos.

Preguntas Frecuentes sobre Bridas de Acero

Aquí respondemos a algunas de las dudas más comunes relacionadas con las bridas de acero:

¿Qué significa '150 Lbs' en una brida?

El término '150 Lbs' (o 150#) se refiere a la clase de presión de la brida, también conocida como rating de presión. Indica la presión máxima de trabajo que la brida puede soportar a una temperatura específica. No es una medida de peso, sino una designación de la capacidad de presión. Existen otras clases como 300#, 600#, 900#, etc., que indican mayores capacidades de presión.

¿Cuál es la diferencia principal entre una brida de acero al carbón y una de acero inoxidable?

La diferencia fundamental radica en su composición química y, por ende, en sus propiedades. Las bridas de acero al carbón (como ASTM A105) son más económicas y ofrecen excelente resistencia mecánica, pero son susceptibles a la oxidación y corrosión. Las bridas de acero inoxidable (como ASTM A182 F304/316) contienen cromo, lo que les confiere una resistencia superior a la corrosión, haciéndolas ideales para entornos agresivos, altas temperaturas o aplicaciones sanitarias, aunque a un costo más elevado.

¿Por qué las bridas tienen 'cara realzada' (Raised Face - RF)?

La cara realzada es una superficie de sellado elevada en la brida. Su propósito es concentrar la fuerza de apriete de los pernos sobre un área más pequeña de la junta, aumentando la presión de compresión sobre la misma y mejorando la eficiencia del sellado. Esto es particularmente importante para evitar fugas en sistemas que manejan fluidos a presión. Es el tipo de cara más común y versátil.

¿Se pueden mezclar diferentes tipos de bridas o materiales?

Sí, se pueden mezclar diferentes tipos de bridas (por ejemplo, una Slip-On con una Weld Neck) siempre y cuando ambas cumplan con la misma norma dimensional (ej., ASME B16.5), la misma clase de presión y el mismo tipo de cara (ej., RF). En cuanto a los materiales, se pueden unir bridas de acero al carbón con bridas de acero inoxidable, pero es crucial considerar la compatibilidad del material de la junta y los pernos, así como el potencial de corrosión galvánica en ciertos ambientes húmedos.

¿Qué es la norma ASTM A105?

ASTM A105 es una especificación estándar de la American Society for Testing and Materials (ASTM) que cubre bridas de tubería, accesorios, válvulas y piezas similares forjadas de acero al carbón para servicio a alta temperatura. Esta norma establece los requisitos químicos y mecánicos del material, asegurando que las bridas fabricadas bajo esta especificación cumplan con ciertos estándares de calidad y rendimiento para aplicaciones a presión.

Conclusión

Las bridas de acero, ya sean de acero al carbón o inoxidable, son elementos indispensables en la construcción y mantenimiento de sistemas de tuberías en una vasta gama de industrias. Comprender sus tipos, las especificaciones dimensionales dictadas por normas como ASME B16.5, y las consideraciones para su selección, es fundamental para garantizar la seguridad, eficiencia y longevidad de las instalaciones. La elección correcta de la brida no solo asegura uniones robustas, sino que también contribuye a la optimización de los costos y la minimización de riesgos operativos. Siempre consulte las normas y especificaciones técnicas para cada aplicación específica.
