Bombas de Acero Inoxidable: Normas Esenciales

En el vasto universo de la ingeniería de fluidos, las bombas de acero inoxidable representan un pilar fundamental para una multitud de industrias. Su resistencia a la corrosión, durabilidad y capacidad para manejar diversos tipos de líquidos las convierten en la elección predilecta en entornos exigentes. Sin embargo, no todas las bombas son iguales. La verdadera fiabilidad y eficiencia de estos equipos residen en su adhesión a estrictas normativas internacionales. Comprender estas normas no solo garantiza la compatibilidad y el rendimiento esperado, sino que también asegura la seguridad operativa y la longevidad del equipo. Este artículo explorará las especificaciones clave que definen una bomba de acero inoxidable de alta calidad, desglosando las normativas que rigen desde su cuerpo hasta sus conexiones.

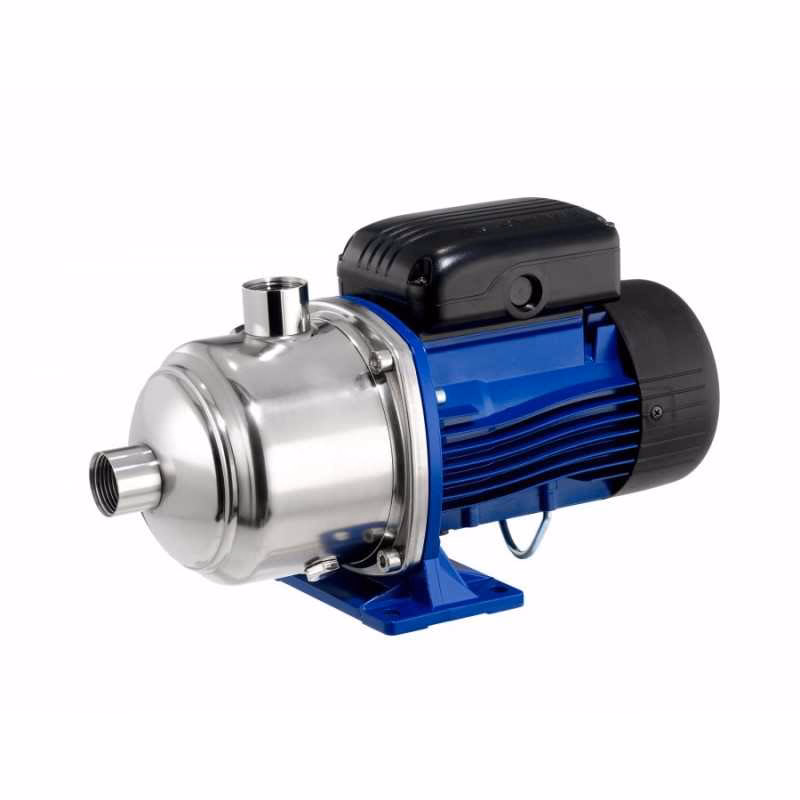

LOWARA fabrica bombas de agua para bajas concentraciones de sólidos (<1%) y para aguas limpias. Expertos en bombas centrífugas horizontales y verticales. La mayoría de estas bombas están fabricadas en AISI 304 o en AISI316, con ellos se cubre un amplio espectro de necesidades de nuestros clientes.[/caption]

La estandarización en la fabricación de bombas es crucial por múltiples razones. Permite la intercambiabilidad de componentes, facilita el mantenimiento, asegura un rendimiento predecible y, lo más importante, garantiza que los equipos cumplan con los requisitos de seguridad y eficiencia energética. Cuando hablamos de una bomba de acero inoxidable, la adherencia a estas normas es un indicador directo de su calidad y de la confianza que se puede depositar en su operación a largo plazo. Ignorar estos detalles puede llevar a problemas de compatibilidad, fallos prematuros o un rendimiento subóptimo, lo que se traduce en costos adicionales y tiempos de inactividad no planificados.

La Importancia de las Normas en Bombas Industriales

Las normas técnicas actúan como un lenguaje universal en la ingeniería y la manufactura. En el contexto de las bombas industriales, definen parámetros críticos que aseguran la consistencia y la calidad en la producción global. Estas normativas no solo especifican dimensiones, sino también criterios de rendimiento, materiales, métodos de prueba y requisitos de seguridad. Para el usuario final, una bomba que cumple con estas normas ofrece la tranquilidad de saber que ha sido diseñada y fabricada bajo los más altos estándares, lo que se traduce en una mayor vida útil, menor necesidad de mantenimiento y una operación más eficiente.

El cumplimiento normativo es especialmente vital en sectores donde la higiene, la resistencia a la corrosión o la seguridad son primordiales, como la industria alimentaria, farmacéutica, química o petroquímica. Una bomba que no se adhiere a las especificaciones puede no solo fallar en su función, sino también contaminar productos o crear situaciones de riesgo. Por ello, entender el significado de cada norma es fundamental para hacer una elección informada.

Cuerpo de Bomba: La Norma EN 733 en Detalle

Uno de los pilares en la estandarización de bombas centrífugas es la norma EN 733 (anteriormente DIN 24255). Esta especificación es fundamental porque define las dimensiones principales y las prestaciones nominales para las bombas centrífugas de eje horizontal y una etapa, con aspiración axial y descarga radial. Esto significa que si usted tiene una bomba de un fabricante que cumple con EN 733, y necesita reemplazarla, podrá encontrar una bomba de otro fabricante que también cumpla con EN 733 y que sea dimensionalmente y de rendimiento equivalente. Esta intercambiabilidad es un beneficio enorme para la planificación de proyectos, el mantenimiento y la gestión de inventario de piezas de repuesto.

La norma EN 733 no solo establece las dimensiones de montaje (distancia entre ejes, altura de montaje, etc.) sino que también estandariza las curvas características de rendimiento (caudal y altura manométrica). Esto asegura que una bomba diseñada bajo esta norma ofrecerá un rendimiento similar a otra, independientemente del fabricante. Para el cuerpo de bomba de acero inoxidable, esto significa que las carcasas son fabricadas con tolerancias precisas, garantizando un ajuste perfecto y una operación hidráulica óptima. La robustez del acero inoxidable, combinada con las dimensiones precisas de la EN 733, resulta en un equipo confiable y de larga duración.

El Corazón de la Bomba: Impulsor y Eje de Acero Inoxidable

Dentro del cuerpo de la bomba, el impulsor es el componente clave encargado de impartir energía al fluido. La especificación de un impulsor cerrado y equilibrado dinámicamente es crucial para el rendimiento y la vida útil de la bomba. Un impulsor cerrado mejora la eficiencia hidráulica y es adecuado para fluidos limpios, ya que minimiza las recirculaciones internas. El equilibrado dinámico, por su parte, es un proceso mediante el cual se ajusta la distribución de masa del impulsor para asegurar que gire sin vibraciones excesivas. Las vibraciones no solo reducen la eficiencia, sino que también pueden causar desgaste prematuro en los rodamientos y sellos, acortando drásticamente la vida útil de la bomba. Este equilibrio se logra removiendo o añadiendo pequeñas cantidades de material en puntos específicos del impulsor.

El eje de la bomba, por otro lado, es el encargado de transmitir la potencia del motor al impulsor. Que este componente sea de acero inoxidable es una elección de material crítica. El acero inoxidable no solo ofrece una excelente resistencia a la corrosión en contacto con una amplia gama de fluidos, sino que también posee una alta resistencia mecánica, lo que le permite soportar las fuerzas de torsión y flexión inherentes a la operación de la bomba. Los tipos comunes de acero inoxidable utilizados para ejes incluyen el AISI 304, AISI 316 o incluso dúplex, dependiendo de la agresividad del fluido y la temperatura de operación. La combinación de un impulsor equilibrado y un eje robusto de acero inoxidable asegura una transmisión de potencia suave y eficiente, minimizando el desgaste y el ruido.

Rodamientos y su Mantenimiento: Clave para la Durabilidad

Los rodamientos son componentes vitales que soportan el eje de la bomba, permitiendo su rotación suave y con mínima fricción. La especificación de rodamientos de bolas engrasados es un diseño común y eficaz. Los rodamientos de bolas son conocidos por su capacidad para manejar cargas radiales y axiales, y su diseño cerrado y pre-engrasado ofrece varias ventajas. El engrasado de por vida, o al menos por periodos prolongados, reduce la necesidad de mantenimiento rutinario, lo que disminuye los costos operativos y el tiempo de inactividad. Sin embargo, es fundamental que el tipo y la cantidad de grasa sean los adecuados para las condiciones de operación (temperatura, velocidad) y que los sellos de los rodamientos sean efectivos para prevenir la entrada de contaminantes y la fuga de grasa.

Un mantenimiento adecuado de los rodamientos es clave para la longevidad de la bomba. Aunque sean pre-engrasados, es importante monitorear su estado, prestando atención a ruidos inusuales o aumentos de temperatura. La selección de rodamientos de alta calidad, a menudo de fabricantes especializados, es tan importante como el material del eje o el diseño del impulsor, ya que son el punto de apoyo crítico para la rotación de los componentes internos.

Conexiones Seguras: Las Bridas según UNI EN 1092-2

Las bridas son los elementos que permiten la conexión de la bomba a las tuberías del sistema. La especificación de bridas según UNI EN 1092-2 es de suma importancia. Esta norma europea define los tipos de bridas, las dimensiones, los materiales y las presiones nominales (PN) para bridas de fundición, que es el material más común para cuerpos de bomba. Las presiones nominales, como PN16 y PN10, indican la presión máxima de operación a una temperatura de referencia.

La designación PN (Pressure Nominal) es un valor de referencia que se utiliza para la designación de los componentes de un sistema de tuberías. No es una presión de trabajo real, sino un número de referencia para la compatibilidad dimensional. Sin embargo, para fines prácticos, PN16 significa que la brida está diseñada para soportar una presión nominal de 16 bar a una temperatura dada, mientras que PN10 indica 10 bar. La diferencia en la especificación de las bridas es crucial:

• Hasta DN 150: PN16. Esto significa que para diámetros nominales (DN) de tubería de hasta 150 mm, las bridas de la bomba están diseñadas para soportar una presión nominal de 16 bar. Este nivel de presión es común en muchas aplicaciones industriales y de suministro de agua.
• De DN 200: PN10. Para diámetros nominales de 200 mm y superiores, las bridas están especificadas para una presión nominal de 10 bar. Esta reducción en la presión nominal para diámetros mayores se debe a que, a medida que el diámetro de la brida aumenta, las fuerzas sobre los pernos y la brida misma se incrementan, por lo que se requiere una menor presión nominal para mantener la seguridad y la integridad de la conexión.

Es fundamental que las bridas de la bomba sean compatibles con las bridas del sistema de tuberías en términos de diámetro nominal, presión nominal y tipo de superficie de sellado. Una coincidencia incorrecta puede llevar a fugas peligrosas y fallos del sistema.

Ventajas del Acero Inoxidable en Componentes de Bombeo

La elección del acero inoxidable para los componentes críticos de una bomba no es casualidad. Este material ofrece una combinación inigualable de propiedades que lo hacen ideal para el manejo de una amplia variedad de fluidos, desde agua potable hasta líquidos corrosivos y abrasivos. Algunas de sus ventajas clave incluyen:

• Resistencia a la Corrosión: El acero inoxidable forma una capa pasiva de óxido de cromo que lo protege contra la oxidación y la corrosión, incluso en ambientes agresivos. Esto es fundamental para prolongar la vida útil de la bomba y evitar la contaminación del fluido.
• Higiene: Su superficie lisa y no porosa dificulta la adhesión de bacterias y otros microorganismos, lo que lo hace indispensable en la industria alimentaria, farmacéutica y de bebidas, donde la limpieza y la esterilidad son críticas.
• Durabilidad y Resistencia Mecánica: Posee una alta resistencia a la tracción y a la fatiga, lo que le permite soportar las tensiones mecánicas y las vibraciones inherentes a la operación de la bomba sin deformarse ni fracturarse.
• Amplio Rango de Temperaturas: Mantiene sus propiedades mecánicas y su resistencia a la corrosión en un amplio rango de temperaturas, lo que permite su uso en diversas aplicaciones.
• Estética y Mantenimiento: Su apariencia limpia y brillante es un plus en muchas instalaciones, y su facilidad de limpieza contribuye a un mantenimiento eficiente.

Aplicaciones Típicas de Bombas de Acero Inoxidable Normalizadas

Las bombas de acero inoxidable que cumplen con estas normativas encuentran su aplicación en un sinfín de sectores, donde la fiabilidad, la higiene y la resistencia a la corrosión son requisitos no negociables. Algunos ejemplos incluyen:

• Suministro de Agua: Para bombeo de agua potable, sistemas de presurización y tratamiento de aguas residuales, donde la higiene y la resistencia a la corrosión son clave.
• Industria Alimentaria y de Bebidas: Para el transporte de jugos, leche, cervezas, vinos y otros productos alimenticios, donde la limpieza y la ausencia de contaminación son vitales.
• Industria Química y Petroquímica: Para el manejo de ácidos, bases, solventes y otros productos químicos agresivos, gracias a la resistencia a la corrosión del acero inoxidable.
• Farmacéutica y Biotecnología: En procesos que requieren altos niveles de esterilidad y pureza, como la producción de medicamentos y vacunas.
• Calefacción, Ventilación y Aire Acondicionado (HVAC): En sistemas de circulación de agua caliente y fría, donde la durabilidad y la resistencia a la corrosión son importantes para la longevidad del sistema.
• Agricultura: Para sistemas de riego y manejo de fertilizantes líquidos.

En cada una de estas aplicaciones, la adhesión a normas como EN 733 y UNI EN 1092-2 garantiza que la bomba no solo funcionará de manera eficiente, sino que también se integrará sin problemas en la infraestructura existente, asegurando un rendimiento seguro y consistente.

Preguntas Frecuentes sobre Bombas de Acero Inoxidable y sus Normas

A continuación, respondemos algunas de las preguntas más comunes relacionadas con las normas de las bombas de acero inoxidable:

¿Por qué es importante que una bomba cumpla con la norma EN 733?

La norma EN 733 es crucial porque estandariza las dimensiones y las curvas de rendimiento nominal para bombas centrífugas de eje horizontal. Esto asegura la intercambiabilidad entre bombas de diferentes fabricantes que cumplen con la norma, facilitando el reemplazo, el mantenimiento y la planificación de proyectos sin la necesidad de modificar las tuberías existentes. También garantiza que el rendimiento nominal de la bomba será consistente con las expectativas.

¿Qué significa que un impulsor esté 'equilibrado dinámicamente'?

El equilibrio dinámico es un proceso de fabricación donde se ajusta la distribución de masa del impulsor para asegurar que gire sin vibraciones excesivas a su velocidad de operación. Esto se logra mediante la eliminación o adición de pequeñas cantidades de material. Un impulsor equilibrado dinámicamente reduce el desgaste en los rodamientos y sellos, prolonga la vida útil de la bomba, mejora la eficiencia y reduce el ruido operativo.

¿Qué tipo de acero inoxidable se usa comúnmente en ejes de bombas?

Los tipos de acero inoxidable más comunes para ejes de bombas son el AISI 304 y el AISI 316. El AISI 304 es un acero inoxidable austenítico de uso general, mientras que el AISI 316, que contiene molibdeno, ofrece una resistencia superior a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros. En aplicaciones muy agresivas, pueden utilizarse aceros inoxidables dúplex o súper dúplex por su resistencia aún mayor.

¿Cuál es la diferencia entre PN10 y PN16 en bridas?

PN (Pressure Nominal) es un número de referencia que indica la presión nominal que una brida está diseñada para soportar a una temperatura de referencia. PN16 significa que la brida está diseñada para una presión nominal de 16 bar, mientras que PN10 indica 10 bar. La diferencia en la especificación de una bomba (PN16 hasta DN150 y PN10 desde DN200) se debe a consideraciones de diseño y resistencia; las bridas más grandes (DN200 y superiores) tienen una menor capacidad de presión nominal debido a las mayores fuerzas que experimentan.

¿Cómo afecta el tipo de rodamientos a la vida útil de la bomba?

Los rodamientos son fundamentales para soportar el eje y el impulsor, permitiendo una rotación suave. El tipo y la calidad de los rodamientos, junto con su lubricación, tienen un impacto directo en la vida útil de la bomba. Los rodamientos de bolas engrasados reducen la fricción y el desgaste. Si los rodamientos no son adecuados para la carga, velocidad o temperatura de operación, o si no se mantienen adecuadamente (lubricación, sellado), pueden fallar prematuramente, llevando a vibraciones, ruidos y, eventualmente, al fallo de toda la bomba.
