Kcmils y Bandejas Portacables: Una Guía Esencial

Al diseñar o instalar un sistema eléctrico, surgen muchas preguntas técnicas. Una de las más comunes, y a menudo malinterpretada, es la relación entre los 'kcmils' y las 'bandejas portacables'. Es fundamental aclarar que, si bien están intrínsecamente relacionados en una instalación, la unidad de medida kcmil se aplica directamente a los conductores eléctricos y no a la bandeja portacables en sí misma. La bandeja portacables, por su parte, es el soporte físico que organiza, protege y encauza esos conductores. Este artículo desglosará qué son los kcmils, por qué son importantes para los conductores y cómo se dimensiona una bandeja portacables para albergar de manera segura y eficiente estos elementos vitales de una instalación eléctrica.

¿Qué son los Kcmils y por qué son Cruciales para tus Conductores?

El término kcmil, también conocido como MCM, es una unidad de medida que representa 'mil circular mils' (miles de milésimas de pulgada circular). Un 'mil circular' es el área de un círculo con un diámetro de una milésima de pulgada. Esta unidad se utiliza predominantemente en Estados Unidos y Canadá para especificar el área de la sección transversal de conductores eléctricos de gran calibre, es decir, aquellos con diámetros superiores a los que se miden en AWG (American Wire Gauge).

La importancia de los kcmils radica directamente en la capacidad de transporte de corriente de un conductor, conocida como ampacidad. Un conductor con una mayor área de sección transversal (más kcmils) puede transportar una mayor cantidad de corriente eléctrica de manera segura y eficiente. Esto se debe a que una sección más grande ofrece menos resistencia al flujo de electrones, lo que minimiza el calentamiento del conductor y las pérdidas de energía por efecto Joule. Elegir el calibre de conductor adecuado, expresado en AWG o kcmils, es crítico para:

• Seguridad: Evitar el sobrecalentamiento de los cables, lo que podría provocar el deterioro del aislamiento, cortocircuitos e incluso incendios.
• Eficiencia: Reducir las pérdidas de energía en forma de calor, lo que se traduce en un menor consumo eléctrico y, por ende, en ahorros económicos.
• Rendimiento: Mantener la caída de tensión dentro de límites aceptables, asegurando que los equipos conectados reciban el voltaje adecuado para su correcto funcionamiento.

Los materiales más comunes para la fabricación de estos conductores son el cobre y el aluminio. El cobre es preferido por su excelente conductividad y resistencia mecánica, mientras que el aluminio, aunque menos conductivo por volumen, es más ligero y económico, siendo una opción viable para conductores de gran calibre o líneas de transmisión.

Relación entre Diámetro, Kcmils y Ampacidad

Como se mencionó, el diámetro del conductor es directamente proporcional a su área en kcmils. Cuanto mayor sea el diámetro, mayor será el área en kcmils y, en consecuencia, mayor será su capacidad para conducir corriente. Sin embargo, la ampacidad de un conductor no solo depende de su área de sección transversal, sino también de otros factores como:

• Tipo de Aislamiento: La temperatura máxima que el aislamiento del cable puede soportar sin degradarse (por ejemplo, 60°C, 75°C, 90°C).
• Temperatura Ambiente: A mayor temperatura ambiente, menor será la capacidad de disipación de calor del conductor, requiriendo una reducción en su ampacidad.
• Número de Conductores Agrupados: Cuando varios conductores se agrupan en una misma canalización o bandeja, la disipación de calor se ve comprometida, lo que exige una reducción (derating) en la ampacidad individual de cada conductor.
• Método de Instalación: Si los conductores están en el aire libre, en tuberías (conduit), o en bandejas, su capacidad de disipación de calor varía.

A continuación, se presenta una tabla orientativa de calibres comunes en AWG y kcmil con sus ampacidades típicas para conductores de cobre con aislamiento de 75°C en un ambiente de 30°C (estas son referencias y deben consultarse las tablas normativas específicas para cada instalación):

Las Bandejas Portacables: La Infraestructura del Cableado

Las bandejas portacables son sistemas de soporte rígidos diseñados para alojar y soportar conductores eléctricos aislados, cables, tuberías y líneas de comunicación. No tienen una medida en kcmils, sino que su capacidad se determina por el volumen o el área de la sección transversal de los cables que pueden contener, respetando ciertas normativas de llenado.

Se utilizan en una amplia gama de aplicaciones, desde instalaciones industriales pesadas hasta edificios comerciales y centros de datos. Proporcionan una alternativa organizada y flexible a las tuberías conduit para grandes volúmenes de cableado.

Tipos Comunes de Bandejas Portacables

Existen diversos tipos de bandejas, cada una con características y aplicaciones específicas:

• Tipo Escalera (Ladder Type): Consiste en dos rieles laterales con peldaños transversales. Ofrece una excelente ventilación para los cables, lo que ayuda a la disipación de calor y permite mayores ampacidades. Es ideal para cables de gran diámetro y aplicaciones industriales.

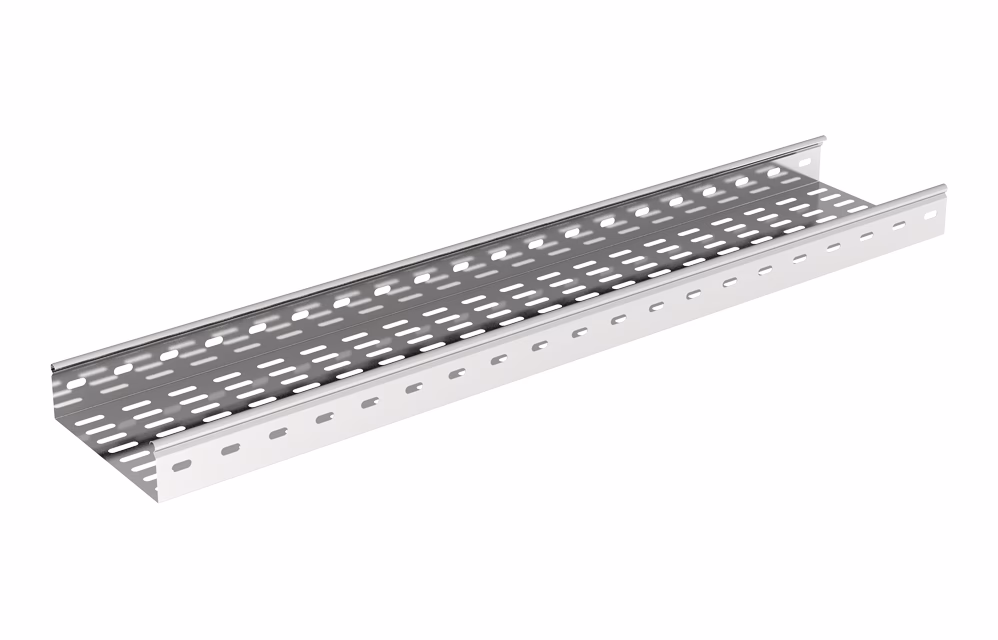

• Tipo Fondo Perforado (Perforated Bottom): Posee una base sólida con orificios para ventilación y drenaje. Proporciona un soporte continuo para los cables y es adecuada para cables de instrumentación o control más pequeños.
• Tipo Fondo Sólido (Solid Bottom): Carece de perforaciones, ofreciendo máxima protección mecánica a los cables contra caídas de objetos y acumulación de polvo. Sin embargo, su capacidad de disipación de calor es menor, lo que puede requerir una reducción en la ampacidad de los cables.
• Tipo Malla (Wire Mesh / Basket Tray): Fabricada con varillas de acero soldadas formando una malla. Es ligera, fácil de instalar y muy flexible para cambios de ruta o adiciones de cables. Ofrece buena ventilación. El acero inoxidable es un material común para este tipo de bandeja, especialmente en ambientes corrosivos o sanitarios, debido a su excelente resistencia a la corrosión y durabilidad.
• Tipo Canal (Channel Type): Una bandeja simple con un solo riel o canal, utilizada para un número limitado de cables o para sistemas de cableado de instrumentación.

Consideraciones de Material y Resistencia

Las bandejas portacables se fabrican en diversos materiales, incluyendo acero al carbono (galvanizado en caliente, pre-galvanizado, o con recubrimiento en polvo), aluminio y, notablemente, acero inoxidable. La elección del material depende del entorno de instalación. El acero inoxidable es ideal para ambientes corrosivos (como plantas químicas, procesamiento de alimentos, o zonas costeras) y para aplicaciones donde se requiere alta higiene, ya que es fácil de limpiar y resistente a la oxidación y a muchos agentes químicos.

¿Cómo se Dimensiona una Bandeja Portacables?

Dimensionar una bandeja portacables no implica contar kcmils de la bandeja, sino calcular la cantidad y el tamaño de los conductores (cuyos calibres sí se miden en kcmils o AWG) que alojará. El objetivo es asegurar que la bandeja pueda soportar el peso de los cables, proporcionar espacio suficiente para la disipación de calor y cumplir con las normativas locales e internacionales (como el Código Eléctrico Nacional, NEC, en muchos países de América Latina, o normativas específicas de cada país como la NOM en México).

Factores Clave para el Dimensionamiento

1. Número y Calibre de los Conductores: Se debe conocer el número exacto de cables y su calibre (AWG o kcmil), incluyendo el diámetro exterior de cada uno (que es mayor que el diámetro del conductor debido al aislamiento).
2. Área de la Sección Transversal de los Cables: Cada cable ocupa un área específica dentro de la bandeja. Se calcula el área total ocupada por todos los cables que se instalarán.
3. Capacidad de Llenado de la Bandeja (Fill Ratio): Las normativas establecen un porcentaje máximo de llenado para las bandejas. Esto no solo es por espacio físico, sino también para permitir una adecuada ventilación y acceso para futuras adiciones o mantenimiento. Típicamente, las bandejas no deben llenarse más allá de un 40-50% de su área transversal disponible para cables de potencia, y hasta un 30% si se mezclan con cables de control o comunicación.
4. Derating por Agrupamiento: Si se agrupan muchos cables en una bandeja, especialmente en bandejas de fondo sólido, la capacidad de disipación de calor se reduce. Esto puede requerir que los conductores se deraten, es decir, que su ampacidad se reduzca, o que se elija una bandeja más ancha o de un tipo que permita mejor ventilación.
5. Espacio para Futura Expansión: Es una buena práctica dejar un margen de espacio en la bandeja para futuras adiciones de cables sin necesidad de instalar una nueva bandeja.
6. Consideraciones de Soporte y Carga: La bandeja debe ser lo suficientemente robusta y estar instalada con soportes adecuados para soportar el peso total de los cables, así como cualquier carga adicional (nieve, hielo, personal de mantenimiento).
7. Separación de Circuitos: En muchos casos, se requiere separar cables de diferentes voltajes o tipos (potencia, control, datos) dentro de la misma bandeja o utilizando bandejas separadas para evitar interferencias electromagnéticas o riesgos de seguridad.

Ejemplo Simplificado de Dimensionamiento:

Supongamos que necesitas instalar 10 cables de 250 kcmil. Cada cable de 250 kcmil, incluyendo su aislamiento, puede tener un diámetro exterior de aproximadamente 25 mm. El área de la sección transversal de un solo cable sería π * (12.5 mm)² ≈ 490 mm². Para 10 cables, el área total ocupada sería 4900 mm². Si la normativa permite un llenado del 50%, la bandeja debería tener un área transversal disponible de al menos 9800 mm² (4900 mm² / 0.50). Una bandeja de 150 mm de ancho por 75 mm de profundidad (11250 mm² de área útil) podría ser una opción, pero siempre verificando las dimensiones exactas de los cables y las tablas de llenado del fabricante y las normativas.

Instalación y Mantenimiento de Bandejas Portacables

Una correcta instalación es tan crucial como un buen dimensionamiento. Los soportes deben estar espaciados adecuadamente para evitar la deformación de la bandeja. Se deben considerar los radios de curvatura mínimos para los cables, especialmente los de gran calibre, para evitar daños en el aislamiento. La puesta a tierra y la unión eléctrica de las secciones de la bandeja son esenciales para garantizar la seguridad y el correcto funcionamiento del sistema de protección contra fallas.

El mantenimiento regular incluye la inspección de la bandeja y los cables para detectar signos de daño, sobrecalentamiento o acumulación de suciedad que pueda afectar la disipación de calor. La limpieza y la gestión del cableado dentro de la bandeja también son importantes para mantener la eficiencia y la seguridad.

Preguntas Frecuentes sobre Kcmils y Bandejas Portacables

¿Qué es exactamente un kcmil?

Un kcmil es una unidad de medida para el área de la sección transversal de un conductor eléctrico, equivalente a mil milésimas de pulgada circular. Se utiliza para cables de gran calibre, generalmente aquellos mayores a 4/0 AWG.

¿Las bandejas portacables tienen una clasificación en kcmils?

No, las bandejas portacables no se miden en kcmils. Los kcmils se refieren al calibre de los conductores. Las bandejas se dimensionan por su ancho, profundidad y la capacidad total de área que pueden ocupar los cables que contienen, siguiendo las normativas de llenado.

¿Por qué es importante dimensionar correctamente los conductores y las bandejas?

Un dimensionamiento correcto asegura la seguridad de la instalación (evitando sobrecalentamiento y riesgos de incendio), la eficiencia energética (minimizando pérdidas por calentamiento) y el cumplimiento de las normativas eléctricas, lo que es fundamental para la certificación y operación legal de cualquier sistema.

¿Puedo mezclar cables de potencia y de control/comunicación en la misma bandeja?

En muchos códigos eléctricos se permite, pero con restricciones. A menudo se requiere una barrera física para separar los cables de potencia de los de control/comunicación para evitar interferencias electromagnéticas y por razones de seguridad. Además, los porcentajes de llenado pueden ser más restrictivos.

¿Qué papel juega el acero inoxidable en las bandejas portacables?

El acero inoxidable es un material de elección para bandejas portacables en entornos donde la resistencia a la corrosión es crítica, como en industrias químicas, alimentarias, farmacéuticas o en ambientes marinos. Ofrece una durabilidad superior y mantiene la integridad estructural en condiciones adversas, aunque su costo inicial puede ser más elevado.

Conclusión

Comprender la distinción entre los kcmils (una medida del calibre del conductor) y las bandejas portacables (el soporte físico para esos conductores) es esencial para cualquier profesional eléctrico. Mientras que los kcmils determinan la capacidad de un cable para transportar corriente de forma segura, el dimensionamiento de la bandeja portacables se basa en el volumen total y el diámetro exterior de los cables que albergará, siempre respetando los porcentajes de llenado y las normativas de seguridad. Una planificación cuidadosa y la adhesión a los códigos eléctricos garantizan que tanto los conductores como las bandejas funcionen de manera óptima, proporcionando una infraestructura eléctrica segura, eficiente y confiable para cualquier aplicación, desde la más sencilla hasta la más compleja.
