Arandelas ASTM F436: Clave en Construcción y la Industria

En el vasto mundo de la ingeniería y la construcción, cada componente, por pequeño que parezca, juega un papel crucial en la integridad y seguridad de las estructuras. Las arandelas no son la excepción; son elementos de diseño aparentemente simples, pero su función es vital para la distribución de carga, la prevención del aflojamiento y la protección de superficies. Cuando hablamos de aplicaciones de alta resistencia y críticas, la especificación ASTM F436 se erige como un estándar de oro, garantizando que estas pequeñas pero poderosas piezas cumplan con los requisitos más exigentes. Este artículo se adentrará en el fascinante mundo de las arandelas ASTM F436, explorando sus diversos tipos, materiales, tratamientos y por qué son indispensables en innumerables proyectos industriales y de construcción.

¿Qué son las Arandelas ASTM F436 y por qué son Cruciales?

La norma ASTM F436 es una especificación fundamental que define los requisitos químicos y mecánicos para las arandelas endurecidas. Estas arandelas están diseñadas para ser utilizadas en conjunción con pernos de alta resistencia, asegurando que la conexión sea robusta y duradera. Su propósito principal es distribuir la carga de manera uniforme sobre una superficie más amplia, reduciendo así la presión localizada sobre el material base y previniendo el daño o la deformación del componente. Además, actúan como una barrera entre la cabeza del perno o la tuerca y la superficie del material, protegiendo ambas del desgaste y la corrosión. La importancia de estas arandelas radica en su capacidad para mejorar la fiabilidad de las uniones atornilladas, especialmente en entornos donde las cargas dinámicas, las vibraciones o las condiciones ambientales adversas son una constante. Son un eslabón crítico en la cadena de seguridad de cualquier estructura.

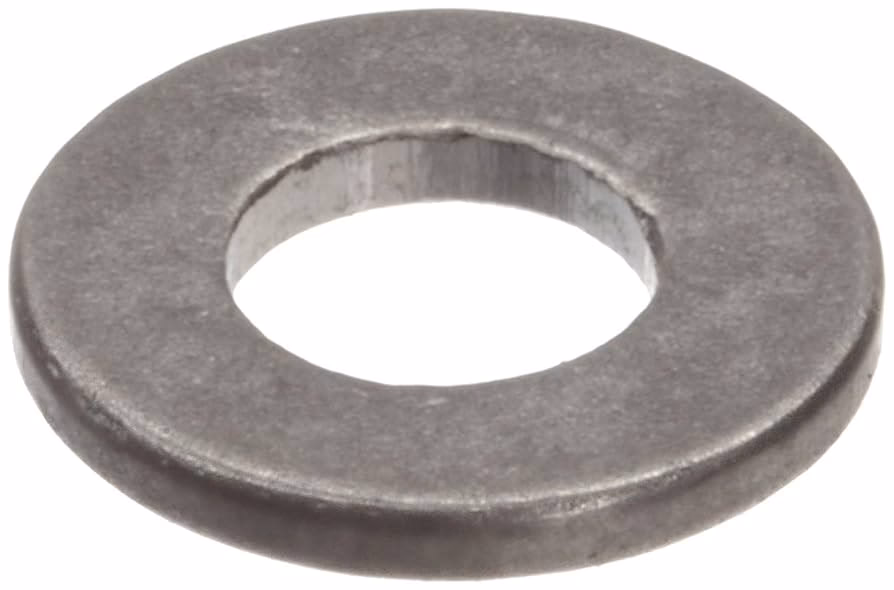

Tipos de Arandelas Cubiertas por ASTM F436

La norma ASTM F436 es versátil y abarca una variedad de arandelas diseñadas para diferentes propósitos y aplicaciones. Aunque todas comparten el objetivo de mejorar la unión atornillada, sus características específicas las hacen adecuadas para situaciones particulares:

• Arandelas Planas: Son las más comunes y su función principal es proporcionar una superficie de apoyo uniforme para la cabeza del perno o la tuerca, distribuyendo la carga sobre un área más grande y evitando que el perno se incruste en el material. Son esenciales para proteger las superficies y garantizar una sujeción firme.
• Arandelas de Ajuste: Estas arandelas están diseñadas para compensar pequeñas irregularidades o desalineaciones en las superficies de montaje. Permiten un mejor asiento de la tuerca o el perno, lo que resulta en una distribución de carga más efectiva y una unión más segura.
• Arandelas para Pernos de Alta Resistencia: Específicamente formuladas y tratadas para complementar el rendimiento de los pernos de alta resistencia, como los especificados por ASTM A325 o A490. Estas arandelas son endurecidas para soportar las altas cargas de apriete y las tensiones operativas sin deformarse o fallar. Son indispensables en aplicaciones estructurales donde la integridad de la unión es crítica.

Estas arandelas se fabrican comúnmente en acero al carbono o acero inoxidable, cada material ofreciendo propiedades específicas de resistencia y resistencia a la corrosión para adaptarse a diversas condiciones ambientales y operativas.

Arandelas Tratadas Térmicamente: El Secreto de su Fortaleza

Una característica distintiva de las arandelas cubiertas por la norma ASTM F436 es su tratamiento térmico. Este proceso es fundamental para impartirles la dureza y resistencia necesarias para soportar las exigencias de las aplicaciones de alta resistencia. El tratamiento térmico, que generalmente implica el calentamiento y enfriamiento controlado del acero, altera la microestructura del material, aumentando significativamente su dureza y resistencia a la deformación bajo carga. La norma ASTM F436 establece requisitos químicos y mecánicos precisos para estas arandelas endurecidas, asegurando su calidad y rendimiento.

Estas arandelas están disponibles en una amplia gama de diámetros, desde 1/4″ hasta 4″ inclusive, lo que las hace adecuadas para una vasta cantidad de aplicaciones. Son ideales para uso general y, lo que es más importante, para uso estructural, donde la seguridad y la fiabilidad son prioritarias. Su compatibilidad es clave, y están diseñadas para ser utilizadas con pernos estructurales de alta resistencia como:

• Pernos A325
• Pernos A490
• Pernos A449
• Pernos A354
• Pernos A193
• Pernos A320
• Pernos F1554

Además de estos, se especifican para cualquier aplicación donde se requiera una arandela endurecida para mejorar el rendimiento de la unión atornillada.

Tipos de Material y Estilos de Arandelas ASTM F436

La norma ASTM F436 no solo especifica los requisitos mecánicos, sino también los tipos de material y los estilos que estas arandelas pueden adoptar, lo que permite una mayor adaptabilidad a las necesidades específicas del proyecto.

F436 Tipos (Material)

La elección del material es crucial para la durabilidad y el rendimiento de la arandela, especialmente en entornos corrosivos o de alta temperatura:

• Tipo 1: Acero al Carbono - Este es el tipo más común y ofrece una excelente combinación de resistencia y coste. Es adecuado para la mayoría de las aplicaciones estructurales y generales donde la resistencia a la corrosión atmosférica no es una preocupación primordial.
• Tipo 3: Acero Resistente a la Intemperie - También conocido como acero COR-TEN, este material desarrolla una capa de óxido protectora en su superficie cuando se expone a los elementos, lo que le confiere una mayor resistencia a la corrosión atmosférica sin necesidad de pintura. Es ideal para estructuras expuestas al aire libre, como puentes o fachadas de edificios, donde el mantenimiento es difícil o indeseable.

F436 Estilos (Forma y Diseño)

La forma de la arandela también influye en su funcionalidad, especialmente en aplicaciones donde la alineación o el espacio son factores críticos:

• Circular (Patrón redondo SAE): Son las arandelas estándar con una forma redonda y plana. Se utilizan para la mayoría de las aplicaciones generales y estructurales, proporcionando una superficie de apoyo uniforme. Están disponibles en una amplia gama de tamaños, desde 1/4″ hasta 4″.
• Biselada (Pendiente biselada): Estas arandelas tienen una superficie inclinada, típicamente con una pendiente de 2 en 12 (aproximadamente 9.5 grados). Están específicamente diseñadas para usarse con vigas estándar americanas (perfiles I o H) que tienen superficies inclinadas en sus alas. La arandela biselada compensa esta inclinación, permitiendo que la tuerca o la cabeza del perno asienten de manera perpendicular a la superficie de la viga, asegurando una distribución de carga uniforme. Generalmente, se encuentran en tamaños de 1/2″ a 1-1/2″. Es importante destacar que las arandelas biseladas F436 normalmente no están disponibles por encima de 1″ debido a la dificultad de fabricación y la menor demanda para tamaños mayores.
• Cortada (Circular o Biselada): Las arandelas "cortadas" son una variante de las arandelas circulares o biseladas que han sido modificadas o recortadas. A menudo, esto se hace para ajustarlas a espacios reducidos o para aplicaciones especiales donde una arandela de tamaño completo no encajaría. Las arandelas biseladas recortadas generalmente solo están disponibles como pedidos especiales debido a su naturaleza más específica y la menor demanda en comparación con las formas estándar. Las arandelas cortadas pueden ser de patrón circular (1/4″ a 4″) o biselado (1/2″ a 1-1/2″).

Propiedades Mecánicas y Requisitos Químicos

Para garantizar el rendimiento de las arandelas ASTM F436, se establecen requisitos estrictos en cuanto a sus propiedades mecánicas y composición química. Estas especificaciones aseguran que las arandelas puedan soportar las cargas y tensiones para las que están diseñadas.

Propiedades Mecánicas Clave

La dureza es una de las propiedades mecánicas más importantes para las arandelas F436, ya que indica su resistencia a la deformación y al desgaste. Se mide en la escala de dureza Rockwell:

Es importante notar que las arandelas galvanizadas en caliente tienen un rango de dureza ligeramente diferente en el extremo inferior debido al proceso de galvanizado, que puede afectar la dureza superficial del acero. A pesar de esto, aún mantienen una dureza adecuada para su aplicación con pernos de alta resistencia.

Requerimientos Químicos

La composición química del acero utilizado para fabricar las arandelas ASTM F436 es estrictamente controlada para asegurar que el material base tenga las propiedades necesarias para el tratamiento térmico y para cumplir con los requisitos mecánicos finales. Aunque los detalles de la composición química (porcentajes de carbono, manganeso, fósforo, azufre, etc.) no se proporcionaron en la información inicial, la norma ASTM F436 especifica límites precisos para cada elemento, garantizando la calidad y la consistencia del producto final.

Aplicaciones Críticas de las Arandelas ASTM F436

Gracias a su robustez y fiabilidad, las arandelas ASTM F436 son componentes esenciales en una multitud de aplicaciones donde la seguridad y la durabilidad son prioritarias. Sus usos se extienden a través de diversas industrias:

• Construcción Estructural: Son omnipresentes en la construcción de edificios de gran altura, puentes, estadios y otras infraestructuras civiles. Se utilizan en uniones críticas que soportan cargas pesadas y están sujetas a condiciones ambientales variables.
• Maquinaria Pesada: En equipos de minería, agrícolas y de construcción, donde las vibraciones y los impactos son constantes, las arandelas F436 aseguran que las uniones atornilladas permanezcan seguras y no se aflojen.
• Industria Automotriz y Ferroviaria: Aunque no siempre visibles, estas arandelas se encuentran en componentes estructurales de vehículos y vagones de tren, garantizando la integridad de las conexiones bajo estrés y movimiento.
• Generación de Energía: En plantas de energía, ya sean térmicas, hidroeléctricas o eólicas, las arandelas ASTM F436 se utilizan en la fijación de turbinas, torres y otras estructuras que requieren máxima fiabilidad.
• Petróleo y Gas: En plataformas petrolíferas, refinerías y tuberías, donde la corrosión y las presiones son extremas, las arandelas (especialmente las de Tipo 3 o con recubrimientos adecuados) son vitales para la seguridad de las instalaciones.

La elección adecuada de estas arandelas, considerando su tipo de material y estilo, es fundamental para el éxito y la seguridad de cualquier proyecto. Ignorar la importancia de una arandela adecuada puede llevar a fallos estructurales, costosas reparaciones y, lo que es peor, situaciones peligrosas.

Preguntas Frecuentes sobre las Arandelas ASTM F436

¿Qué significa la norma ASTM F436?

La norma ASTM F436 es una especificación de la Sociedad Americana para Pruebas y Materiales (ASTM) que establece los requisitos químicos y mecánicos para arandelas endurecidas. Estas arandelas están diseñadas específicamente para ser utilizadas con pernos estructurales y de alta resistencia, como los ASTM A325 y A490, asegurando una distribución de carga adecuada y la prevención del aflojamiento de la unión. La norma garantiza que las arandelas posean la dureza y resistencia necesarias para complementar el rendimiento de los sujetadores de alta resistencia.

¿Por qué las arandelas ASTM F436 son tratadas térmicamente?

Las arandelas ASTM F436 son tratadas térmicamente (endurecidas) para aumentar su dureza y resistencia. Este proceso es crucial porque cuando se aprietan pernos de alta resistencia, se generan fuerzas de compresión significativas. Una arandela no tratada térmicamente podría deformarse o "incrustarse" en el material base bajo estas cargas, lo que comprometería la tensión del perno y la integridad de la unión. El tratamiento térmico asegura que la arandela pueda soportar estas altas cargas de apriete sin deformarse, distribuyendo la presión de manera efectiva y manteniendo la precarga del perno a lo largo del tiempo, lo que es vital para la seguridad estructural.

¿Pueden las arandelas F436 usarse con cualquier tipo de perno?

Aunque las arandelas F436 son versátiles, están diseñadas principalmente para usarse con pernos de alta resistencia y estructurales, como los especificados por ASTM A325, A490, A449, A354, A193, A320 y F1554. Su dureza y propiedades mecánicas están calibradas para soportar las cargas generadas por estos pernos. Si bien podrían usarse con pernos de menor resistencia, su uso es más crítico y beneficioso en aplicaciones de alta resistencia donde se requiere una distribución de carga superior y una mayor resistencia a la deformación. Es crucial consultar las especificaciones de diseño para asegurar la compatibilidad entre el perno, la tuerca y la arandela.

¿Cuál es la diferencia entre el Tipo 1 y el Tipo 3 de arandelas F436?

La principal diferencia entre el Tipo 1 y el Tipo 3 de arandelas ASTM F436 radica en el material base y, por ende, en su resistencia a la corrosión. El Tipo 1 está fabricado en acero al carbono, que es adecuado para la mayoría de las aplicaciones generales y estructurales, especialmente cuando la arandela se va a proteger con un recubrimiento (como galvanizado) o no estará expuesta a condiciones corrosivas severas. El Tipo 3, por otro lado, está hecho de acero resistente a la intemperie (similar al acero COR-TEN), el cual desarrolla una pátina protectora cuando se expone a la atmósfera, lo que le confiere una resistencia superior a la corrosión sin necesidad de recubrimientos adicionales. El Tipo 3 es ideal para estructuras expuestas al aire libre donde se desea un bajo mantenimiento y una estética particular.

¿Para qué se utilizan las arandelas biseladas F436?

Las arandelas biseladas F436 están diseñadas específicamente para compensar la inclinación de las superficies en los perfiles estructurales, como las alas de las vigas en I o H estándar americanas. Estas vigas a menudo tienen superficies inclinadas en sus alas para mejorar la resistencia. Si se utilizara una arandela plana en una superficie inclinada, la tuerca o la cabeza del perno no asentarían correctamente, lo que resultaría en una distribución de carga desigual y una posible deformación del sujetador o del material base. Las arandelas biseladas, con su pendiente de 2 en 12 (aproximadamente 9.5 grados), proporcionan una superficie perpendicular para el asiento del perno o la tuerca, asegurando una distribución de carga uniforme y una conexión segura y eficiente. Son cruciales para la integridad de las uniones en estructuras de acero con este tipo de perfiles.

Conclusión

Las arandelas ASTM F436 son mucho más que simples piezas metálicas; son componentes de ingeniería de precisión que garantizan la seguridad, la estabilidad y la longevidad de uniones críticas en innumerables aplicaciones. Desde las imponentes estructuras de acero que definen nuestros horizontes hasta la maquinaria pesada que impulsa nuestras industrias, la elección y aplicación correctas de estas arandelas son fundamentales. Su tratamiento térmico, la variedad de materiales como el acero al carbono y el acero resistente a la intemperie, y sus distintos estilos (planas, biseladas, cortadas) las hacen increíblemente versátiles. Comprender las especificaciones de la norma F436 no es solo una cuestión de cumplimiento técnico, sino una inversión en la seguridad y la durabilidad de cualquier proyecto. Al seleccionar la arandela adecuada para cada aplicación, estamos reforzando la integridad de nuestras estructuras y asegurando que soporten el paso del tiempo y las demandas más rigurosas.
