Arandelas Cónicas Schnorr S: Seguridad Inoxidable

En el mundo de la ingeniería y la mecánica, la seguridad y la durabilidad de las uniones atornilladas son aspectos fundamentales que no pueden pasarse por alto. Un tornillo flojo puede ser la causa de fallos catastróficos, pérdidas económicas y, en el peor de los casos, accidentes. Es aquí donde entran en juego las arandelas de seguridad, componentes diseñados específicamente para mantener la tensión de la unión y prevenir el aflojamiento bajo diversas condiciones. Entre la amplia gama de soluciones disponibles, las arandelas cónicas tipo Schnorr, y en particular su variante 'S' fabricada en acero inoxidable A2 (AISI-304), se destacan como una opción de alto rendimiento y fiabilidad comprobada. Estas arandelas no solo ofrecen una solución robusta contra las vibraciones y los movimientos, sino que también presentan características de diseño únicas que las hacen ideales para aplicaciones específicas, garantizando que la unión permanezca tan segura como el día en que fue instalada.

Acompáñanos a explorar en detalle qué hace que la arandela cónica tipo Schnorr 'S' sea una elección superior para tus necesidades de sujeción, desde su innovador diseño hasta sus ventajas en aplicaciones críticas, sin olvidar cómo se compara con otras soluciones del mercado.

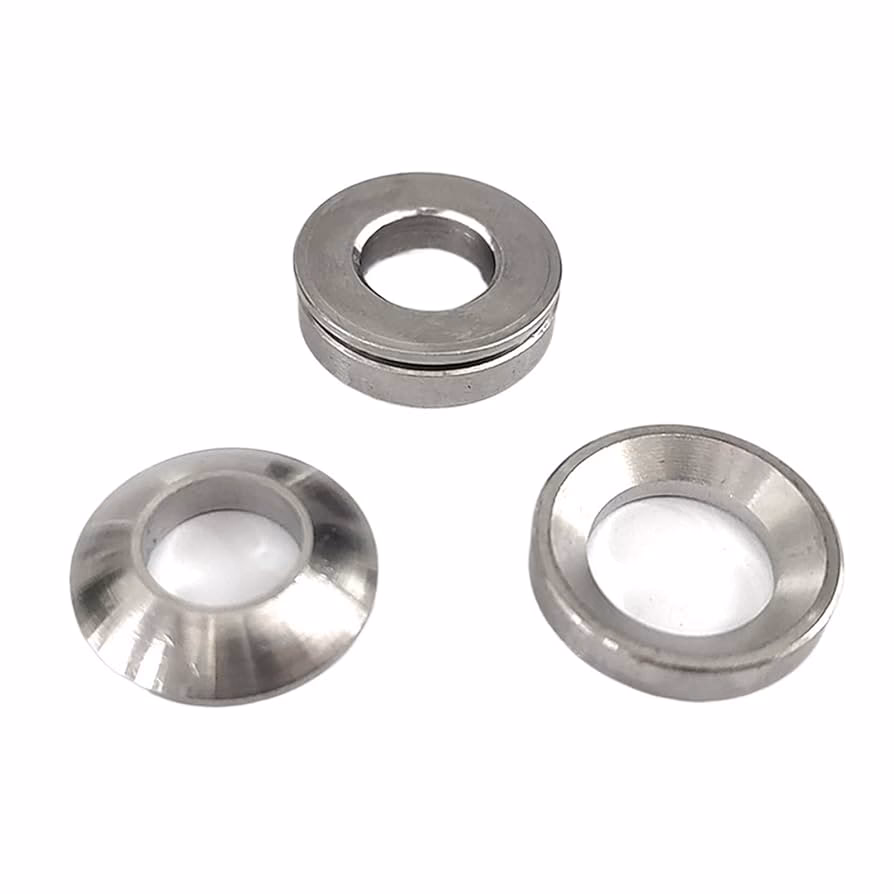

¿Qué es una Arandela Cónica Tipo Schnorr 'S'?

La arandela cónica tipo Schnorr 'S' es un tipo especializado de arandela de seguridad diseñada para mantener una fuerza de precarga constante en las uniones atornilladas, incluso bajo condiciones de vibración extrema, cargas dinámicas o asentamiento de materiales. A diferencia de las arandelas planas convencionales, su diseño incorpora una forma cónica distintiva y una serie de estrías o serraciones concéntricas en ambas caras. Estas serraciones, combinadas con la acción de resorte de la arandela cónica, son la clave de su eficacia.

Fabricadas comúnmente en acero, la variante que nos ocupa es la de acero inoxidable A2 (equivalente a AISI-304). Este material confiere a la arandela una excelente resistencia a la corrosión, lo que la hace adecuada para entornos húmedos o donde se requiere higiene, sin comprometer su resistencia mecánica. La designación 'S' en el tipo Schnorr 'S' indica una característica de diseño específica que la hace particularmente útil para tornillos con cabeza cilíndrica o avellanada, como los tornillos Allen (DIN-912 y DIN-7984, entre otros). Su perfil y dimensiones están calculados para que, una vez instalada bajo la cabeza del tornillo, la arandela quede completamente 'enrasada' con la superficie del componente, sin sobresalir. Esta característica no solo mejora la estética de la unión, sino que también evita posibles enganches o la acumulación de suciedad, siendo ideal para aplicaciones donde la limpieza y la apariencia son importantes.

Principios de Funcionamiento

El funcionamiento de una arandela Schnorr 'S' se basa en dos principios fundamentales:

• Acción de Resorte Cónico: Cuando se aprieta el tornillo, la arandela se comprime, actuando como un resorte que mantiene una fuerza de precarga elástica constante sobre la unión. Esta fuerza contrarresta cualquier tendencia al aflojamiento causada por la relajación del material, cambios de temperatura o vibraciones.
• Fricción por Serraciones: Las serraciones concéntricas se incrustan tanto en la parte inferior de la cabeza del tornillo como en la superficie del material de la unión. Esta incrustación crea una resistencia a la rotación extremadamente alta, impidiendo que el tornillo gire y se afloje. La combinación de la fuerza de resorte y la fricción de las serraciones asegura una sujeción segura y duradera.

Características Clave y Ventajas de la Arandela Schnorr 'S' Inoxidable A2

La elección de una arandela Schnorr 'S' en acero inoxidable A2 ofrece una serie de beneficios distintivos:

• Material de Alta Calidad (Acero Inoxidable A2/AISI-304): Proporciona una excelente resistencia a la corrosión en ambientes no marinos o no altamente clorados. Esto es crucial para aplicaciones en exteriores, en la industria alimentaria, farmacéutica o en cualquier lugar donde la oxidación sea una preocupación.
• Diseño 'S' para Tornillería Específica: Su perfil bajo y la capacidad de quedar 'enrasada' la hacen perfecta para tornillos Allen (DIN-912, DIN-7984). Esto no solo mejora la estética, sino que también evita la acumulación de residuos y facilita la limpieza.
• Prevención Superior del Aflojamiento: Gracias a su acción de resorte y sus estrías, las arandelas Schnorr 'S' son extremadamente efectivas para prevenir el aflojamiento de las uniones, incluso bajo cargas dinámicas y vibración severa.
• Distribución Uniforme de la Carga: La forma cónica ayuda a distribuir la carga de apriete de manera más uniforme sobre la superficie de contacto, reduciendo la concentración de estrés y el riesgo de deformación del material.
• Reutilizabilidad Limitada: Aunque su eficacia óptima se logra en el primer uso, en ciertas condiciones y dependiendo de la carga, pueden ser reutilizadas, si bien se recomienda su reemplazo para garantizar el máximo rendimiento.
• Disponibilidad por Unidades: La posibilidad de adquirir estas arandelas por unidades facilita la compra de la cantidad exacta necesaria para proyectos específicos, evitando el desperdicio.

Aplicaciones Comunes

Dada su robustez y resistencia a la corrosión, las arandelas cónicas Schnorr 'S' inoxidables A2 son ideales para una amplia gama de aplicaciones, incluyendo:

• Maquinaria Industrial: En equipos sujetos a constantes vibraciones o movimientos.
• Automoción: Componentes de motor, sistemas de suspensión y otras partes críticas.
• Construcción y Estructuras Metálicas: Donde la estabilidad de las uniones es vital.
• Equipos Electrónicos y de Telecomunicaciones: Para asegurar componentes en carcasas y soportes.
• Industria Alimentaria y Farmacéutica: Gracias a su resistencia a la corrosión y facilidad de limpieza.
• Sistemas Ferroviarios: Para asegurar componentes sujetos a grandes vibraciones.
• Aplicaciones Marinas (agua dulce): Componentes en embarcaciones y estructuras costeras donde el agua salada no es un factor predominante.

Comparativa con Otras Arandelas de Seguridad

Para entender mejor la ventaja de las arandelas Schnorr 'S', es útil compararlas con otras soluciones comunes de seguridad:

Como se puede observar, mientras que cada tipo de arandela de seguridad tiene su lugar, la arandela Schnorr 'S' destaca por su combinación única de alta resistencia a la vibración, capacidad de compensación de asentamiento y su diseño específico para un ajuste preciso con tornillos Allen, todo ello con la ventaja adicional del acero inoxidable A2.

Consejos para una Instalación Correcta

Para asegurar el máximo rendimiento de una arandela cónica Schnorr 'S', es crucial seguir algunas pautas de instalación:

• Superficies Limpias: Asegúrate de que las superficies de contacto (bajo la cabeza del tornillo y sobre el material) estén limpias y libres de grasa, suciedad o rebabas.
• Orientación Correcta: La arandela debe colocarse de modo que las serraciones miren hacia la cabeza del tornillo y hacia el material.
• Apriete Correcto: Aplica el par de apriete recomendado para el tornillo. Un apriete insuficiente no activará la arandela correctamente, y un apriete excesivo podría dañar tanto la arandela como el tornillo o el material.
• No Reutilizar en Aplicaciones Críticas: Aunque pueden soportar cierto grado de reutilización, para aplicaciones donde la seguridad es primordial, se recomienda utilizar una arandela nueva en cada montaje.

Preguntas Frecuentes (FAQ)

¿Se pueden reutilizar las arandelas Schnorr 'S'?

Generalmente, se recomienda no reutilizar las arandelas Schnorr 'S', especialmente en aplicaciones críticas. Aunque su diseño les permite mantener cierta elasticidad, las serraciones se deforman ligeramente al incrustarse, y su capacidad de bloqueo se reduce con cada uso. Para garantizar la máxima seguridad y rendimiento, es mejor usar una nueva.

¿Para qué tipos de tornillos son más adecuadas las arandelas Schnorr 'S'?

Las arandelas Schnorr 'S' están diseñadas específicamente para usarse con tornillos de cabeza cilíndrica o avellanada que tengan un asiento plano y un diámetro de cabeza adecuado para que la arandela quede 'enrasada'. Esto incluye tornillos Allen (hexagonal interior) como DIN-912 (tornillos de cabeza cilíndrica con hexágono interior) y DIN-7984 (tornillos de cabeza cilíndrica baja con hexágono interior), entre otros similares.

¿Son las arandelas Schnorr 'S' de acero inoxidable A2 resistentes a la corrosión?

Sí, el acero inoxidable A2 (AISI-304) ofrece una excelente resistencia a la corrosión en la mayoría de los ambientes atmosféricos, de agua dulce y muchos entornos químicos. Sin embargo, no es adecuado para ambientes con alta concentración de cloruros, como el agua de mar, para los cuales se recomendaría acero inoxidable A4 (AISI-316).

¿Cuál es la diferencia entre A2 y A4 en acero inoxidable para estas arandelas?

La principal diferencia radica en la adición de molibdeno en el acero inoxidable A4 (AISI-316), lo que le confiere una mayor resistencia a la corrosión en ambientes con cloruros, ácidos y sales, como el agua salada. El acero inoxidable A2 (AISI-304) es un material de uso más general y es adecuado para la mayoría de las aplicaciones donde la resistencia a la corrosión es importante, pero no se requiere la resistencia superior a los cloruros del A4.

¿Cómo sé qué tamaño de arandela Schnorr 'S' necesito?

El tamaño de la arandela Schnorr 'S' debe coincidir con el diámetro nominal del tornillo con el que se va a utilizar. Por ejemplo, para un tornillo M8, necesitarás una arandela Schnorr 'S' de M8. Es importante verificar también el diámetro exterior de la arandela para asegurar que encaje correctamente bajo la cabeza del tornillo y en la superficie de la aplicación.

¿Las arandelas Schnorr son solo para aplicaciones de alta vibración?

Aunque son excepcionalmente buenas para aplicaciones de alta vibración, las arandelas Schnorr también son muy eficaces en uniones sujetas a cargas dinámicas, asentamiento de materiales o relajación del apriete. Su capacidad para mantener una precarga constante las hace valiosas en cualquier aplicación donde la fiabilidad de la unión atornillada sea crucial, incluso si la vibración no es el factor principal.

Conclusión

Las arandelas cónicas tipo Schnorr 'S' de acero inoxidable A2 representan una solución de fijación de vanguardia, combinando un diseño innovador con la durabilidad del acero inoxidable. Su capacidad para prevenir el aflojamiento bajo condiciones exigentes, su ajuste 'enrasado' con tornillos Allen y su resistencia a la corrosión las convierten en una elección superior para una multitud de industrias y aplicaciones. Al invertir en estas arandelas, no solo estás adquiriendo un componente, sino que estás invirtiendo en la seguridad, la longevidad y la integridad de tus estructuras y maquinaria. Asegurarse de que cada unión atornillada sea lo más robusta posible es un paso fundamental hacia la excelencia en ingeniería, y las arandelas Schnorr 'S' son, sin duda, una herramienta indispensable en ese camino.
