Las Fuerzas Ocultas en el Apriete de Bulones

En el mundo de la ingeniería y la construcción, la unión atornillada es una de las formas más comunes y confiables de ensamblar componentes. Sin embargo, lo que a simple vista parece un acto sencillo, el apriete de un bulón, es en realidad un proceso complejo donde interactúan fuerzas fundamentales que determinan la integridad y la vida útil de la unión. Comprender estas fuerzas no es solo una cuestión teórica, sino una necesidad práctica para garantizar la seguridad, la eficiencia y la durabilidad de cualquier estructura o maquinaria, especialmente cuando se trabaja con materiales tan específicos y valorados como el acero inoxidable.

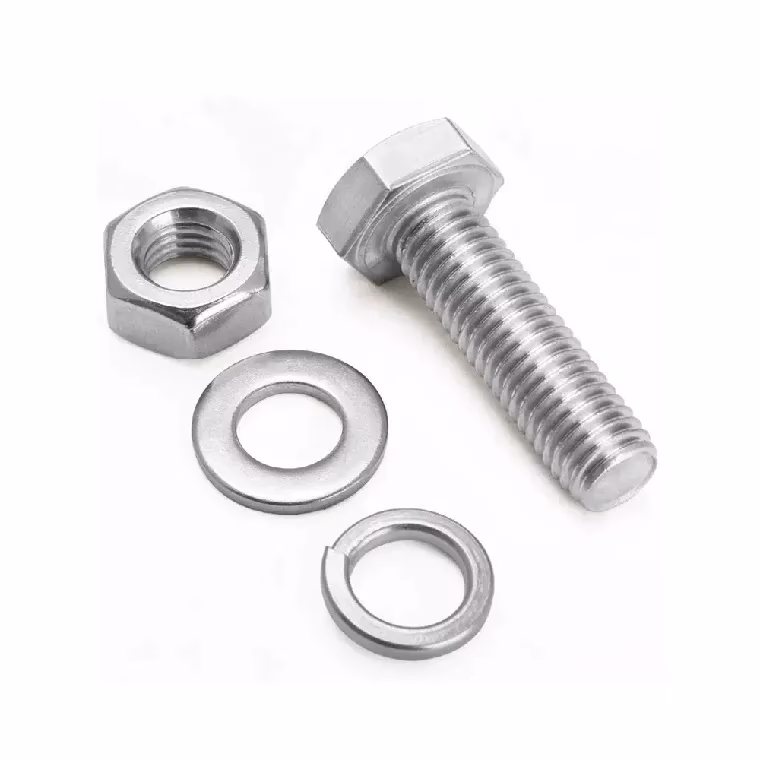

Durante el ajuste de un bulón, se producen dos tipos de esfuerzos principales: la Tensión Axial y la Torsión. Ambos son interdependientes y su correcta gestión es clave para lograr una unión atornillada óptima que resista las cargas operativas, las vibraciones y el paso del tiempo. Ignorar la dinámica de estas fuerzas puede llevar a fallos prematuros, aflojamientos indeseados o, en el caso del acero inoxidable, a problemas específicos como el agarrotamiento. Acompáñenos en este profundo análisis para desentrañar los misterios del apriete de bulones.

La Tensión Axial (Precarga Po): El Corazón de la Unión Atornillada

La Tensión Axial, a menudo referida como Precarga (Po), es la fuerza longitudinal que se genera en el bulón y que actúa para presionar y mantener unidas las piezas que se están fijando. Es, en esencia, la fuerza de apriete que comprime los componentes. Cuando un bulón se aprieta, se estira ligeramente, comportándose como un resorte que intenta recuperar su longitud original. Este estiramiento es lo que crea la fuerza de sujeción necesaria para que la unión funcione correctamente.

La precarga es el objetivo final del apriete de un bulón, ya que es la responsable de:

• Mantener la Estanqueidad: En uniones que requieren sellado, como bridas en tuberías, la precarga asegura que las juntas se compriman adecuadamente para evitar fugas.
• Prevenir el Aflojamiento: Una precarga suficiente mantiene las piezas unidas firmemente, impidiendo que se separen o que el bulón se afloje debido a vibraciones, ciclos de carga o cambios térmicos. Sin una precarga adecuada, las fuerzas externas pueden causar el movimiento relativo de las piezas, llevando al aflojamiento del bulón.
• Resistir Cargas Externas: La precarga aumenta la rigidez de la unión, permitiéndole soportar cargas externas (tensión, compresión, cizallamiento) sin que las piezas se separen. Cuando la unión está bajo carga, esta precarga ayuda a distribuir el esfuerzo de manera más uniforme y a reducir la amplitud de las tensiones cíclicas en el bulón, prolongando su vida a la fatiga.
• Mejorar la Resistencia a la Fatiga: Al mantener el bulón bajo una tensión constante, la precarga reduce la variación de la tensión a la que está sometido el bulón bajo cargas cíclicas, lo que es crucial para prevenir la fatiga del material y prolongar la vida útil del elemento de fijación.

En el contexto del acero inoxidable, la correcta aplicación de la tensión axial es aún más crítica. Aunque el acero inoxidable es conocido por su resistencia a la corrosión, sus propiedades mecánicas, como su menor límite elástico en comparación con algunos aceros al carbono de alta resistencia, requieren una atención meticulosa a la precarga para evitar deformaciones permanentes o fallos.

La Torsión (Par de Apriete Cs): El Medio para un Fin

La Torsión, o Par de Apriete (Cs), es la fuerza rotacional que se aplica al bulón o a la tuerca para generar la tensión axial deseada. Se define como una fuerza aplicada a una distancia perpendicular de un punto de pivote. Su unidad de medida común es el Newton-metro (Nm) o el Libra-pie (lb-ft), y se calcula como: Par (Nm) = Fuerza (Newton) × Longitud (metro) del brazo de palanca.

El par de apriete es el parámetro que se controla directamente con herramientas como las llaves dinamométricas. Sin embargo, es fundamental entender que el par de apriete no es la misma fuerza que la tensión axial, sino el medio para generarla. La mayor parte de la energía aplicada como torsión se consume en superar la fricción entre las superficies de contacto del bulón y la tuerca, y bajo la cabeza del bulón o de la tuerca.

La Interacción Crítica: Tensión vs. Torsión

Aquí reside uno de los conceptos más importantes y a menudo malinterpretados del apriete de bulones. La relación entre el par de apriete aplicado y la tensión axial resultante no es directa ni lineal en la práctica, debido principalmente a la fricción. Se estima que, en un apriete típico:

• Aproximadamente el 50% del par aplicado se utiliza para superar la fricción bajo la cabeza del bulón o de la tuerca.
• Alrededor del 40% del par se consume en la fricción entre las roscas del bulón y de la tuerca.
• Solo un 10% (o a veces hasta un 15%) del par de apriete aplicado se transforma realmente en la tensión axial (precarga) deseada en el bulón.

Esta distribución subraya por qué el control preciso del par de apriete es tan desafiante para lograr una precarga consistente. Pequeñas variaciones en el coeficiente de fricción pueden resultar en grandes diferencias en la tensión axial obtenida, incluso si el par de apriete es el mismo.

Factores que Influyen en el Ajuste de Bulones de Acero Inoxidable

Diversos factores pueden alterar la relación entre el par de apriete y la precarga, haciendo que el proceso sea más complejo, especialmente con el acero inoxidable:

• Coeficiente de Fricción: Es, sin duda, el factor más influyente. Depende de la rugosidad de la superficie, la presencia de recubrimientos (galvanizado, cadmiado, etc.), y la lubricación. Un cambio mínimo en el coeficiente de fricción puede variar la precarga en un 20% o más.
• Lubricación: La aplicación de lubricantes en las roscas y bajo la cabeza del bulón reduce drásticamente la fricción, permitiendo que un mayor porcentaje del par aplicado se traduzca en tensión axial. Esto es particularmente crucial para el acero inoxidable, como veremos más adelante.
• Materiales: Las propiedades mecánicas del material del bulón y de la tuerca (dureza, resistencia a la fluencia) afectan cómo reaccionan al par aplicado. El acero inoxidable, con su tendencia al endurecimiento por trabajo, puede comportarse de manera diferente a otros materiales.
• Geometría de la Rosca: El paso de la rosca (grueso o fino) y el diámetro del bulón influyen en la superficie de contacto y, por ende, en la fricción.
• Condición de la Superficie: Óxido, suciedad, rebabas o daños en las roscas aumentarán la fricción y pueden impedir un apriete adecuado o causar daños.
• Velocidad de Apriete: Un apriete muy rápido puede generar calor, lo que a su vez afecta la fricción.
• Temperatura: Las variaciones de temperatura pueden causar expansión o contracción de los materiales, alterando la precarga en la unión.

Consecuencias de un Ajuste Incorrecto

Un ajuste inapropiado de los bulones puede tener consecuencias graves, comprometiendo la seguridad y la funcionalidad de la unión:

Sub-apriete (Precarga Insuficiente)

Cuando la precarga es demasiado baja, la unión no es lo suficientemente rígida. Esto puede conducir a:

• Aflojamiento del Bulón: Bajo cargas dinámicas o vibraciones, el bulón puede girar y aflojarse, llevando a la pérdida de la unión.
• Fallo por Fatiga: La baja precarga permite que las piezas se separen bajo carga, aumentando la fluctuación de la tensión en el bulón y acelerando el fallo por fatiga.
• Fugas: En uniones con empaques, una precarga insuficiente puede resultar en fugas de fluidos o gases.
• Desalineación: Las piezas pueden moverse y desalinearse, afectando el rendimiento del ensamblaje.

Sobre-apriete (Precarga Excesiva)

Un apriete excesivo es igualmente perjudicial y puede causar:

• Fluencia o Rotura del Bulón: El bulón se estira más allá de su límite elástico, deformándose permanentemente o incluso rompiéndose durante el apriete o en servicio.
• Daño a las Roscas: Las roscas del bulón o de la tuerca pueden cizallarse o deformarse, impidiendo un desmontaje futuro o reutilización.
• Daño a las Piezas Unidas: Las piezas que se están uniendo pueden deformarse o agrietarse debido a la presión excesiva.
• Reducción de la Vida a la Fatiga: Contrario a la intuición, un apriete excesivo puede introducir tensiones residuales que, combinadas con las cargas de servicio, pueden reducir la vida a la fatiga del bulón.
• Agarrotamiento (Galling) en Acero Inoxidable: Este es un problema crítico y muy común en los bulones de acero inoxidable.

El Agarrotamiento (Galling) en el Acero Inoxidable: Un Riesgo Específico

El agarrotamiento, también conocido como soldadura en frío, es un fenómeno particularmente prevalente en el acero inoxidable y es una de las principales razones por las que la lubricación y el control del apriete son tan cruciales para estos materiales. Ocurre cuando las superficies de metal están en contacto bajo alta presión y movimiento relativo (como el apriete de una rosca). El óxido protector del acero inoxidable se rompe, exponiendo el metal base. Las superficies limpias de metal se unen molecularmente, transfiriéndose material de una superficie a otra, lo que resulta en una acumulación de metal que puede bloquear completamente el movimiento, haciendo imposible apretar o aflojar el bulón.

El agarrotamiento se exacerba por:

• Alta Fricción: Ausencia de lubricación o superficies rugosas.
• Materiales Similares: El uso de bulón y tuerca del mismo grado de acero inoxidable aumenta la probabilidad.
• Presión Excesiva: Sobre-apriete o apriete rápido.
• Aleaciones de Acero Inoxidable: Las aleaciones austeníticas (como 304 y 316) son más propensas al agarrotamiento que las ferríticas o martensíticas debido a su menor dureza superficial y mayor ductilidad.

Cuando el agarrotamiento ocurre, el bulón y la tuerca quedan permanentemente unidos, requiriendo a menudo su corte para poder desmontar la unión, lo que genera costos y tiempo de inactividad.

Métodos para Lograr la Precarga Óptima

Dada la complejidad de la relación entre par y tensión, se han desarrollado varios métodos para lograr la precarga deseada:

• Control por Par (Torque Control): Es el método más común y práctico para la mayoría de las aplicaciones. Se utiliza una llave dinamométrica para aplicar un par específico. Aunque es sencillo, su precisión se ve comprometida por la variabilidad de la fricción. Para el acero inoxidable, es imperativo utilizar tablas de par de apriete recomendadas para materiales lubricados.
• Método de Giro de la Tuerca (Turn-of-Nut Method): Después de un apriete inicial (snug tight), la tuerca se gira un ángulo específico. Este método es más preciso que el control por par porque se basa en la deformación elástica del bulón, que es más predecible que la fricción. Requiere conocer la relación entre el giro y la elongación del bulón.
• Control de Tensión Directa (Direct Tension Control): Métodos que miden o inducen directamente la tensión en el bulón, minimizando la dependencia de la fricción. Ejemplos incluyen:
  • Arandelas Indicadoras de Carga (DTI Washers): Estas arandelas tienen protuberancias que se aplastan a una carga específica, indicando que se ha alcanzado la precarga deseada.
  • Bulones de Control de Tensión (Tension Control Bolts - TCBs): Diseñados para que una sección específica del bulón se cizalle una vez que se ha alcanzado una cierta tensión.
  • Tensionadores Hidráulicos: Aplican una fuerza de tracción directa al bulón, estirándolo a una longitud predeterminada antes de apretar la tuerca manualmente. Son muy precisos y se usan en aplicaciones críticas.
  • Medición Ultrasónica: Utiliza ondas ultrasónicas para medir la elongación real del bulón, proporcionando una lectura muy precisa de la precarga.

Importancia de la Lubricación en Bulones de Acero Inoxidable

La lubricación es una práctica fundamental cuando se trabaja con bulones de acero inoxidable. Sus beneficios son múltiples y directos:

• Reduce la Fricción: Al disminuir el coeficiente de fricción, la lubricación permite que una mayor proporción del par aplicado se convierta en tensión axial, haciendo que el control por par sea más predecible y preciso.
• Previene el Agarrotamiento (Galling): Es la defensa más efectiva contra la soldadura en frío. El lubricante crea una barrera entre las superficies metálicas, impidiendo el contacto directo y la transferencia de material.
• Facilita el Apriete y Desmontaje: Un bulón lubricado se aprieta de manera más suave y consistente, y es mucho más fácil de aflojar y reutilizar si es necesario.
• Extiende la Vida Útil de los Elementos de Fijación: Al reducir el desgaste y prevenir el agarrotamiento, la lubricación contribuye a la longevidad del bulón y la tuerca.

Se recomienda el uso de lubricantes específicos para roscas, como pastas con base de molibdeno disulfuro, PTFE (teflón) o ceras. Es crucial seguir las recomendaciones del fabricante del bulón y del lubricante para determinar el par de apriete adecuado para condiciones lubricadas.

Para clarificar la distinción entre estos dos esfuerzos fundamentales, presentamos una tabla comparativa:

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante la precarga en un bulón?

La precarga es vital porque es la fuerza de sujeción real que mantiene unidas las piezas. Una precarga adecuada asegura la rigidez de la unión, previene el aflojamiento por vibraciones o cargas cíclicas, mejora la resistencia a la fatiga del bulón y garantiza la estanqueidad en aplicaciones de sellado. Es la clave para la fiabilidad y durabilidad de la unión atornillada.

¿Cuál es la relación entre el par de apriete y la tensión axial?

El par de apriete es la fuerza rotacional que se aplica para generar la tensión axial. Sin embargo, la mayor parte del par aplicado (aproximadamente el 85-90%) se consume en superar la fricción entre las roscas y bajo la cabeza del bulón/tuerca, y solo una pequeña fracción (10-15%) se convierte en tensión axial. Esto significa que un control preciso del par no siempre garantiza una precarga precisa debido a la variabilidad de la fricción.

¿Qué es el "galling" en el acero inoxidable y cómo se relaciona con el apriete?

El agarrotamiento (galling) es un tipo de desgaste adhesivo o "soldadura en frío" que ocurre cuando superficies de acero inoxidable están en contacto bajo presión y movimiento relativo. Se relaciona directamente con el apriete de bulones porque la alta fricción y la presión durante el giro de la tuerca pueden romper la capa pasiva del acero inoxidable, llevando a la unión molecular de las superficies y al bloqueo del bulón. Es un problema común que puede prevenirse con lubricación y control del par.

¿Es siempre mejor apretar un bulón lo más fuerte posible?

¡No, en absoluto! Apretar un bulón más allá de su límite recomendado puede tener consecuencias desastrosas. Un sobre-apriete puede causar la fluencia (deformación permanente) o la rotura del bulón, dañar las roscas, deformar las piezas unidas y, en el caso del acero inoxidable, provocar el agarrotamiento irreversible. Siempre se debe buscar la precarga óptima especificada por el diseño o el fabricante.

¿Cómo puedo asegurar un apriete correcto en mis bulones de acero inoxidable?

Para asegurar un apriete correcto, especialmente con acero inoxidable, se recomienda: 1) Utilizar llaves dinamométricas calibradas. 2) Aplicar lubricantes adecuados en las roscas y bajo la cabeza del bulón para reducir la fricción y prevenir el agarrotamiento. 3) Seguir las tablas de par de apriete recomendadas para bulones lubricados. 4) En aplicaciones críticas, considerar métodos de control de tensión más precisos como las arandelas DTI o los tensionadores hidráulicos. 5) Asegurarse de que las superficies estén limpias y libres de daños.

En conclusión, el apriete de un bulón es un arte y una ciencia que va mucho más allá de simplemente girar una llave. La interacción de la tensión axial y la torsión, influenciada por factores como la fricción y el tipo de material, es fundamental para la durabilidad y seguridad de cualquier unión atornillada. Para los elementos de fijación de acero inoxidable, esta comprensión se vuelve aún más crítica debido a su susceptibilidad al agarrotamiento. Al dominar estos conceptos y aplicar las mejores prácticas de apriete y lubricación, podemos asegurar que nuestras uniones atornilladas no solo cumplan su función, sino que superen las expectativas en términos de rendimiento y longevidad, garantizando la fiabilidad de las estructuras y componentes donde el acero inoxidable es el protagonista.
