En el vasto universo de los materiales metálicos, los aceros inoxidables ocupan un lugar de privilegio gracias a su excepcional combinación de resistencia a la corrosión, durabilidad y atractiva apariencia. Su presencia es fundamental en casi todas las industrias modernas, desde la construcción y la automoción hasta la medicina y la industria alimentaria. Sin embargo, para aprovechar al máximo sus propiedades, es crucial comprender no solo qué son, sino también cómo interactúan en procesos críticos como la soldadura y cómo se mide su resistencia frente a entornos agresivos. Este artículo profundiza en la esencia de los aceros inoxidables, explorando sus tipos, y desvelando la importancia de herramientas clave como el Diagrama de Schaeffler y el Número Equivalente de Resistencia a las Picaduras (PREN).

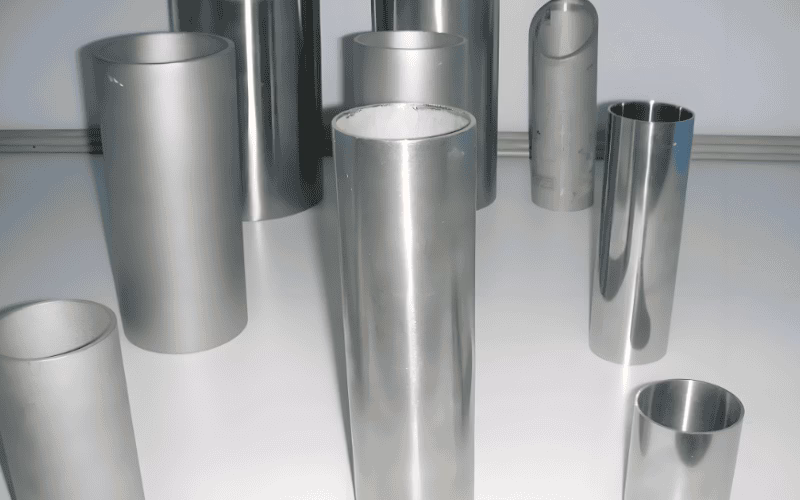

¿Qué son los Aceros Inoxidables?
Los aceros inoxidables son, en esencia, aleaciones de hierro y carbono, al igual que cualquier otro acero común. Sin embargo, lo que los distingue y les confiere su característica fundamental de 'inoxidables' es la adición de un porcentaje significativo de cromo, que debe ser de al menos el 10% de su composición. Este elemento es el verdadero héroe detrás de su resistencia a la corrosión.
El cromo reacciona con el oxígeno del ambiente para formar una capa pasiva, extremadamente delgada e invisible, de óxido de cromo en la superficie del metal. Esta capa es increíblemente estable y autorreparable. Si la superficie se raya o daña, el cromo expuesto reacciona nuevamente con el oxígeno para reformar la capa protectora, manteniendo la integridad del material. Además del cromo, los aceros inoxidables pueden contener otros elementos de aleación como níquel, molibdeno, manganeso, silicio, nitrógeno y niobio. Cada uno de estos elementos aporta propiedades adicionales, como mayor resistencia mecánica, mejor soldabilidad, resistencia a temperaturas extremas (incluidas las criogénicas, es decir, bajo cero) o una mayor resistencia a tipos específicos de corrosión.
Clasificación de los Aceros Inoxidables
Basándose en su composición química predominante y su microestructura, los aceros inoxidables se clasifican en cinco tipos principales:
- Aceros Inoxidables Ferríticos: Son aceros con alto contenido de cromo (10.5% a 30%) y bajo carbono. Su microestructura es similar a la del hierro puro, lo que los hace magnéticos y no endurecibles por tratamiento térmico. Ofrecen buena resistencia a la corrosión y son económicos, pero tienen una soldabilidad limitada.
- Aceros Inoxidables Austeníticos: Son los más comunes y versátiles. Contienen níquel (entre 6% y 20%) además de cromo (16% a 26%), lo que estabiliza la estructura austenítica a temperatura ambiente. No son magnéticos, ofrecen excelente resistencia a la corrosión, buena formabilidad y soldabilidad, y son endurecibles por trabajo en frío.
- Aceros Inoxidables Martensíticos: Poseen un contenido de cromo del 12% al 18% y un mayor contenido de carbono (0.1% a 1.2%). Pueden ser endurecidos y templados mediante tratamiento térmico, lo que les confiere alta resistencia y dureza. Son magnéticos y se utilizan en aplicaciones que requieren filo o resistencia al desgaste, como cuchillería o herramientas.
- Aceros Inoxidables Dúplex (Austeno-Ferríticos): Como su nombre indica, tienen una microestructura mixta de ferrita y austenita en proporciones casi iguales. Contienen alto cromo (20% a 28%), molibdeno (hasta 5%) y nitrógeno. Ofrecen una combinación superior de resistencia a la corrosión (especialmente por picaduras y grietas) y alta resistencia mecánica, superando a los austeníticos y ferríticos por separado.
- Aceros Inoxidables Endurecibles por Precipitación (PH): Estos aceros contienen adiciones de elementos como cobre, aluminio, titanio o niobio, que forman precipitados en la matriz del acero durante un tratamiento térmico específico, aumentando considerablemente su resistencia y dureza. Ofrecen una excelente combinación de propiedades mecánicas y resistencia a la corrosión.
El Diagrama de Schaeffler: Una Herramienta Esencial para Soldadores
Cualquier soldador experimentado sabe que la selección del material de aporte es crucial. La “regla de oro” tradicional sugiere que el material de aporte debe tener una composición química “similar” a la del material base y una resistencia mecánica ligeramente superior. Sin embargo, para los aceros inoxidables, la noción de “similar” debe interpretarse como “compatible” con el metal base, especialmente en lo que respecta a la microestructura resultante de la soldadura.
Aquí es donde el Diagrama de Schaeffler se convierte en una herramienta gráfica invaluable. Este diagrama permite determinar la microestructura esperada en el cordón de soldadura y predecir posibles defectos, asegurando una unión soldada de calidad.
Cromo Equivalente y Níquel Equivalente
El Diagrama de Schaeffler utiliza dos parámetros clave en sus ejes:
- Eje X (horizontal): Cromo Equivalente (Cr eq)
- Eje Y (vertical): Níquel Equivalente (Ni eq)
Estos valores se calculan a partir de la composición química del acero, utilizando las siguientes expresiones:
Cr eq = %Cr + %Mo + 1,5·(%Si) +0,5·(%Nb)Ni eq = %Ni + 30·(%C) + 0,5·(%Mn)
Donde los porcentajes corresponden a la concentración de cada elemento en el acero. La primera utilidad del diagrama es identificar el tipo de acero inoxidable que se tiene. Por ejemplo, consideremos el acero inoxidable X5CrNiMo17-12-2 (EN 1.4401, AISI 316) con la siguiente composición química: C=0,06%; Si=0,6%; Mn=1,8%; Mo=2%; Cr=17%; Ni=11,5%.
Calculando sus equivalentes:
- Cr eq = 17 (Cr) + 2 (Mo) + 1,5 × 0,6 (Si) + 0,5 × 0 (Nb) = 17 + 2 + 0,9 + 0 = 19,9 %
- Ni eq = 11,5 (Ni) + 30 × 0,06 (C) + 0,5 × 1,8 (Mn) = 11,5 + 1,8 + 0,9 = 14,2 %
Al situar este punto (19,9; 14,2) en el Diagrama de Schaeffler, se observa que cae en la zona correspondiente a una estructura austenítica, con 0% de ferrita, confirmando que es un acero inoxidable austenítico.
Predicción de Defectos en la Soldadura
La utilidad principal del diagrama de Schaeffler se manifiesta al soldar. Permite predecir la aparición de defectos graves en el cordón de soldadura en función de la estructura resultante. El diagrama muestra zonas coloreadas que indican riesgos específicos:
- Zona Roja: Riesgo de fisuración en caliente por encima de 1250°C. Esto ocurre cuando el metal de soldadura se solidifica y contrae, pero aún está lo suficientemente caliente como para que los granos se separen.
- Zona Verde: Riesgo de fragilidad (por fase sigma) entre 500 y 900°C. La fase sigma es una fase intermetálica rica en cromo y molibdeno que puede formarse en ciertos rangos de temperatura, volviendo el material extremadamente frágil.
- Zona Azul: Crecimiento de grano por encima de 1150°C. El crecimiento excesivo de grano puede reducir la tenacidad y resistencia del material.
- Zona Violeta: Fisuración por temple por debajo de 400°C. Este tipo de fisuración ocurre debido a tensiones residuales y la formación de microestructuras frágiles durante el enfriamiento rápido.
Para utilizar el diagrama en soldadura, se calculan los valores de Cr eq y Ni eq para el metal de aporte (electrodo, hilo o varilla). Por ejemplo, si usamos un electrodo revestido tipo 316L con la siguiente composición: C=0,025%; Mn=0,8%; Si=0,8%; Cr=18,0%; Ni=12,0%; Mo=2,5%.
Calculando sus equivalentes:
- Cr eq = 18 (Cr) + 2,5 (Mo) + 1,5 × 0,8 (Si) + 0,5 × 0 (Nb) = 18 + 2,5 + 1,2 + 0 = 21,7 %
- Ni eq = 12 (Ni) + 30 × 0,025 (C) + 0,5 × 0,8 (Mn) = 12 + 0,75 + 0,4 = 13,15 %
Al representar este punto (21,7; 13,15) en el diagrama, se observa que corresponde a un inoxidable austeno-ferrítico, con aproximadamente un 7% de ferrita.
Para predecir la estructura del cordón soldado, se unen los puntos del metal base y del metal de aporte con una línea recta. El punto resultante de la soldadura se situará en esta recta, más cerca del metal base o del metal de aporte según la dilución. Para el proceso de soldeo con electrodo revestido, la dilución suele ser del 30-40%.
Si, por ejemplo, el punto resultante del cordón soldado (considerando la dilución) se sitúa en una estructura austeno-ferrítica con un 5% de ferrita, y no se localiza sobre ninguna de las zonas coloreadas de riesgo, esto indica un buen resultado y que no se esperan defectos graves durante el proceso de soldeo. En caso de que el punto caiga en una zona de riesgo, se deben ajustar los parámetros de soldadura o seleccionar un material de aporte diferente para mitigar el problema.
Saber utilizar e interpretar el Diagrama de Schaeffler es, por tanto, tan importante como conocer los equipos y técnicas de soldeo para cualquier profesional que busque asegurar la calidad y la integridad de las uniones soldadas en aceros inoxidables.
PREN: El Número Equivalente de Resistencia a las Picaduras
La corrosión es un enemigo silencioso y persistente de los materiales, y entre sus formas más insidiosas se encuentra la corrosión por picaduras. Este tipo de corrosión se manifiesta como pequeños orificios o “picaduras” localizadas en la superficie del material, que pueden penetrar profundamente y provocar fallas estructurales inesperadas, especialmente en entornos que contienen cloruros. Para industrias como la petroquímica, el procesamiento químico o las aplicaciones marinas, donde los materiales están expuestos a ambientes extremadamente agresivos, seleccionar un material con alta resistencia a las picaduras es absolutamente crítico. Aquí es donde entra en juego el Número Equivalente de Resistencia a las Picaduras (PREN).
Comprendiendo el PREN
El PREN es un cálculo teórico que permite predecir la resistencia de un acero inoxidable o una aleación de níquel a la corrosión por picaduras. Este número correlaciona la composición química del material con su capacidad para resistir la formación de estas picaduras, especialmente en presencia de iones cloruro.
La fórmula para calcular el PREN se basa en las concentraciones de elementos de aleación que mejoran significativamente la resistencia del material a las picaduras. Estos elementos clave actúan formando capas pasivas protectoras más estables y densas, o inhibiendo la iniciación y propagación de las picaduras. Los principales elementos considerados son el cromo (Cr), el molibdeno (Mo) y el nitrógeno (N).
La Fórmula PREN
La fórmula más aceptada para calcular el PREN es:
PREN = %Cr + 3.3 × %Mo + 16 × %N
Donde:
- %Cr es el contenido de cromo en la aleación.
- %Mo es el contenido de molibdeno en la aleación.
- %N es el contenido de nitrógeno en la aleación.
En algunas aleaciones avanzadas, especialmente las de alto rendimiento, la fórmula puede ajustarse para incluir el tungsteno (W), que también contribuye a la resistencia a las picaduras:
PREN = %Cr + 3.3 × (%Mo + 0.5 × %W) + 16 × %N
En ambas fórmulas, valores más altos de cromo, molibdeno y nitrógeno (y tungsteno) resultan en valores PREN más altos, lo que indica una mayor resistencia a la corrosión por picaduras. El factor de multiplicación para el nitrógeno (16) y el molibdeno (3.3) subraya su potente efecto en la resistencia a las picaduras en comparación con el cromo.
El Papel de los Elementos de Aleación en PREN
- Cromo (Cr): Es el pilar fundamental de la resistencia a la corrosión en los aceros inoxidables. Forma la capa de óxido pasiva que protege el material. Un mayor contenido de cromo significa una capa protectora más robusta y, por ende, un PREN más alto.
- Molibdeno (Mo): Es excepcionalmente eficaz para mejorar la resistencia a la corrosión por picaduras y grietas. Estabiliza la película pasiva, especialmente en entornos ricos en cloruro, y ayuda a repasar la capa pasiva rápidamente si se daña. Cada incremento del 1% en molibdeno tiene un impacto significativo en el PREN.
- Nitrógeno (N): Un elemento de aleación potente que refuerza el material mediante el endurecimiento por solución sólida y aumenta drásticamente la resistencia a las picaduras. Su efecto es tan pronunciado que la fórmula PREN multiplica su contenido por 16. También puede retrasar la formación de fases intermetálicas perjudiciales.
- Tungsteno (W): Utilizado en algunos aceros inoxidables superdúplex y aleaciones de níquel, el tungsteno también contribuye a la resistencia a las picaduras, aunque su efecto es generalmente menor que el del molibdeno.
Ejemplos Prácticos de Cálculo de PREN
Para ilustrar cómo se calcula e interpreta el PREN, consideremos los siguientes ejemplos:
- Acero Inoxidable 304
Composición: 18% Cr, 0% Mo, 0.1% N
Cálculo PREN:PREN = 18 + 3.3 × 0 + 16 × 0.1 = 18 + 0 + 1.6 = 19.6
Interpretación: Un PREN de 19.6 indica una resistencia moderada a las picaduras, adecuado para entornos menos agresivos. - Acero Inoxidable 316
Composición: 16.5% Cr, 2.1% Mo, 0.05% N
Cálculo PREN:PREN = 16.5 + 3.3 × 2.1 + 16 × 0.05 = 16.5 + 6.93 + 0.8 = 24.23
Interpretación: Con un PREN de 24.23, el acero inoxidable 316 ofrece una mayor resistencia a las picaduras, siendo una opción preferida para aplicaciones de procesamiento químico y marinas. - Acero Inoxidable Dúplex 2205
Composición: 22% Cr, 3% Mo, 0.18% N
Cálculo PREN:PREN = 22 + 3.3 × 3 + 16 × 0.18 = 22 + 9.9 + 2.88 = 34.78
Interpretación: Un PREN de 34.78 lo hace altamente resistente a las picaduras, adecuado para entornos altamente corrosivos como plataformas marinas. - Acero Inoxidable Súper Dúplex 2507
Composición: 25% Cr, 4% Mo, 0.3% N, 0.5% W
Cálculo PREN:PREN = 25 + 3.3 × (4 + 0.5 × 0.5) + 16 × 0.3 = 25 + 3.3 × 4.25 + 4.8 = 25 + 14.025 + 4.8 = 43.825
Interpretación: Un PREN superior a 40 indica una resistencia excepcional a las picaduras, ideal para los entornos más exigentes, como plantas desalinizadoras.
Tabla Comparativa de Valores PREN Típicos
| Tipo de Acero | Grado | Cr (%) | Mo (%) | N (%) | W (%) | Rango PREN Típico |
|---|---|---|---|---|---|---|
| Ferrítico | 430 | 16.0 - 18.0 | NS | NS | NS | 16.0 - 18.0 |
| Ferrítico | 434 | 16.0 - 18.0 | 0.9 - 1.4 | NS | NS | 19.0 - 22.6 |
| Ferrítico | 441 | 17.5 - 18.5 | NS | NS | NS | 17.5 - 18.5 |
| Ferrítico | 444 | 17.0 - 20.0 | 1.8 - 2.5 | 0.030 MAX | NS | 23.0 - 28.7 |
| Austenítico | 304 | 17.5 - 19.5 | NS | 0.11 MAX | NS | 17.5 - 20.8 |
| Austenítico | 304LN | 17.5 - 19.5 | NS | 0.12 - 0.22 | NS | 19.4 - 23.0 |
| Austenítico | 316 / 316L | 16.5 - 18.5 | 2.0 - 2.5 | 0.11 MAX | NS | 23.1 - 28.5 |
| Austenítico | 316L (2.5% Mo min) | 17.0 - 19.0 | 2.5 - 3.2 | 0.11 MAX | NS | 25.3 - 30.7 |
| Austenítico | 316LN | 16.5 - 18.5 | 2.0 - 2.5 | 0.12 - 0.22 | NS | 25.0 - 30.3 |
| Austenítico | 904L | 19.0 - 21.0 | 4.0 - 5.0 | 0.15 MAX | NS | 32.2 - 39.9 |
| Austenítico | Sanicro 28 | 24.0 - 26.0 | 3.0 - 4.0 | 0.11 MAX | NS | 35.9 - 43.0 |
| Austenítico | 254SMO | 19.5 - 20.5 | 6.0 - 7.0 | 0.18 - 0.25 | NS | 42.2 - 47.6 |
| Austenítico | 1925hMo | 19.0 - 21.0 | 6.0 - 7.0 | 0.15 - 0.25 | NS | 41.2 - 48.1 |
| Austenítico | 4565S | 24.0 - 26.0 | 4.0 - 5.0 | 0.30 - 0.60 | NS | 42.0 - 52.1 |
| Dúplex | 2202 | 22.0 | 0.4 | 0.20 | NS | 26.5 |
| Dúplex | 2101LDX | 21.0 - 22.0 | 0.1 - 0.8 | 0.20 - 0.25 | NS | 24.5 - 28.6 |
| Dúplex | SAF 2304 | 22.0 - 24.0 | 0.1 - 0.6 | 0.05 - 0.20 | NS | 23.1 - 29.2 |
| Dúplex | SAF 2205 | 21.0 - 23.0 | 2.5 - 3.5 | 0.10 - 0.22 | NS | 30.8 - 38.1 |
| Súper Dúplex | SAF 2507 | 24.0 - 26.0 | 3.0 - 4.0 | 0.24 - 0.35 | NS | > 40 |
| Súper Dúplex | Cero 100 | 24.0 - 26.0 | 3.0 - 4.0 | 0.20 - 0.30 | NS | > 40 |
| Súper Dúplex | Ferrinox 255 | 24.0 - 26.0 | 3.0 - 4.0 | 0.20 - 0.30 | NS | > 40 |
Nota: NS indica 'No Especificado' o un contenido insignificante en el cálculo de PREN para ese grado.
Importancia y Limitaciones del PREN
El PREN es un parámetro vital en el proceso de selección de materiales para entornos propensos a la corrosión por picaduras. Permite a ingenieros y científicos de materiales comparar rápidamente diferentes aceros inoxidables y aleaciones de níquel basándose en su resistencia teórica a las picaduras. Un PREN más alto generalmente se correlaciona con una mayor resistencia a la corrosión por picaduras.
Sin embargo, es fundamental comprender que, si bien el PREN es una guía muy valiosa, no debe ser el único criterio para la selección de materiales. Factores del mundo real, como la temperatura de operación, el nivel de estrés mecánico, la presencia de otros agentes corrosivos (como el pH o la concentración de otras especies químicas), la formación de grietas o la presencia de depósitos, pueden influir significativamente en el rendimiento del material en servicio. Por ejemplo, la corrosión por grietas y el agrietamiento por corrosión bajo tensión son tipos de corrosión que no son directamente predichos por el PREN.
Además, el PREN tiene sus propias limitaciones:
- Ignora el Contenido de Níquel: Aunque el níquel no contribuye directamente a la resistencia a las picaduras en la fórmula del PREN, desempeña un papel crucial en la resistencia general a la corrosión y en la estabilización de las estructuras austeníticas, afectando la tenacidad y la respuesta del material en entornos complejos.
- Solo Aplicable a Picaduras: El PREN se centra exclusivamente en la resistencia a la corrosión por picaduras. No ofrece información sobre la resistencia a otras formas de corrosión, como la corrosión general, la corrosión por grietas o el agrietamiento por corrosión bajo tensión.
- Asume Uniformidad: La fórmula asume una distribución uniforme de los elementos de aleación, lo que puede no ser siempre exacto en materiales del mundo real, especialmente en zonas soldadas donde puede haber segregación o dilución.
Preguntas Frecuentes sobre los Aceros Inoxidables
¿Qué es lo que hace que el acero sea 'inoxidable'?
La propiedad 'inoxidable' se debe principalmente a la presencia de un alto porcentaje de cromo (al menos 10%) en la aleación. El cromo forma una capa pasiva y autorreparable de óxido de cromo en la superficie del metal, que actúa como una barrera protectora contra la corrosión.
¿Por qué es importante el Diagrama de Schaeffler en la soldadura de aceros inoxidables?
El Diagrama de Schaeffler es crucial porque permite predecir la microestructura que se formará en el cordón de soldadura al unir dos aceros inoxidables o al usar un metal de aporte específico. Esto es vital para evitar defectos graves como la fisuración en caliente o la fragilidad por fase sigma, asegurando la integridad y el rendimiento de la unión soldada.
¿Qué significa un PREN alto para un acero inoxidable?
Un valor de PREN (Número Equivalente de Resistencia a las Picaduras) alto indica una mayor resistencia del acero inoxidable a la corrosión por picaduras, especialmente en entornos que contienen cloruros. Esto se logra mediante un mayor contenido de cromo, molibdeno y nitrógeno en la aleación.
¿El PREN predice todos los tipos de corrosión?
No, el PREN se enfoca específicamente en la resistencia a la corrosión por picaduras. No predice la resistencia a otras formas de corrosión como la corrosión general, la corrosión por grietas, el agrietamiento por corrosión bajo tensión o la corrosión intergranular. Para una selección completa del material, se deben considerar otros factores y pruebas.
¿Cuáles son los tipos principales de aceros inoxidables?
Los cinco tipos principales son: Ferríticos (magnéticos, buena resistencia a la corrosión, no endurecibles por tratamiento térmico), Austeníticos (no magnéticos, excelente resistencia a la corrosión, buena formabilidad), Martensíticos (magnéticos, endurecibles por tratamiento térmico para alta dureza), Dúplex (mixtos, alta resistencia a la corrosión y mecánica) y Endurecibles por Precipitación (PH) (alta resistencia y dureza por tratamiento de envejecimiento).
Conclusión
Los aceros inoxidables son materiales extraordinarios que han revolucionado innumerables industrias gracias a su resistencia a la corrosión y sus propiedades mecánicas superiores. Sin embargo, su complejidad requiere un conocimiento profundo para su correcta aplicación, especialmente en procesos críticos como la soldadura y en entornos corrosivos.
El Diagrama de Schaeffler se erige como una brújula indispensable para los soldadores, permitiendo anticipar la microestructura del cordón y mitigar riesgos de defectos que podrían comprometer la integridad de la unión. Por otro lado, el PREN ofrece una métrica valiosa para evaluar la resistencia a la corrosión por picaduras, una amenaza silenciosa pero destructiva, especialmente en ambientes con cloruros. Comprender la contribución de elementos como el cromo, el molibdeno y el nitrógeno en esta resistencia es fundamental.
En última instancia, la selección adecuada del acero inoxidable no se basa únicamente en un valor o un diagrama, sino en una comprensión integral de sus propiedades, el entorno de aplicación y las interacciones durante el procesamiento. Al combinar el conocimiento de estas herramientas y conceptos, los ingenieros y profesionales pueden tomar decisiones informadas, garantizando la longevidad, la seguridad y la fiabilidad de las estructuras y componentes de acero inoxidable en los entornos más desafiantes.
