Abrazaderas de Acero Inoxidable: La Conexión Segura

En el vasto universo de la ingeniería y la manufactura, existen componentes que, aunque a menudo pasan desapercibidos, son absolutamente cruciales para la integridad y el funcionamiento de innumerables sistemas. Las abrazaderas son uno de esos héroes anónimos, y cuando se trata de fiabilidad, durabilidad y rendimiento superior, las abrazaderas de acero inoxidable destacan como la elección preferida en una amplia gama de aplicaciones. Su capacidad para soportar condiciones adversas y mantener una conexión firme las convierte en un pilar fundamental en la industria moderna.

El acero inoxidable, conocido por su excepcional resistencia a la corrosión y su robustez, confiere a estas abrazaderas propiedades únicas que las distinguen de otras opciones en el mercado. Desde sistemas de tuberías críticas en la industria alimentaria hasta componentes automotrices expuestos a elementos agresivos, las abrazaderas de acero inoxidable ofrecen una solución de fijación que no solo es efectiva, sino también excepcionalmente longeva.

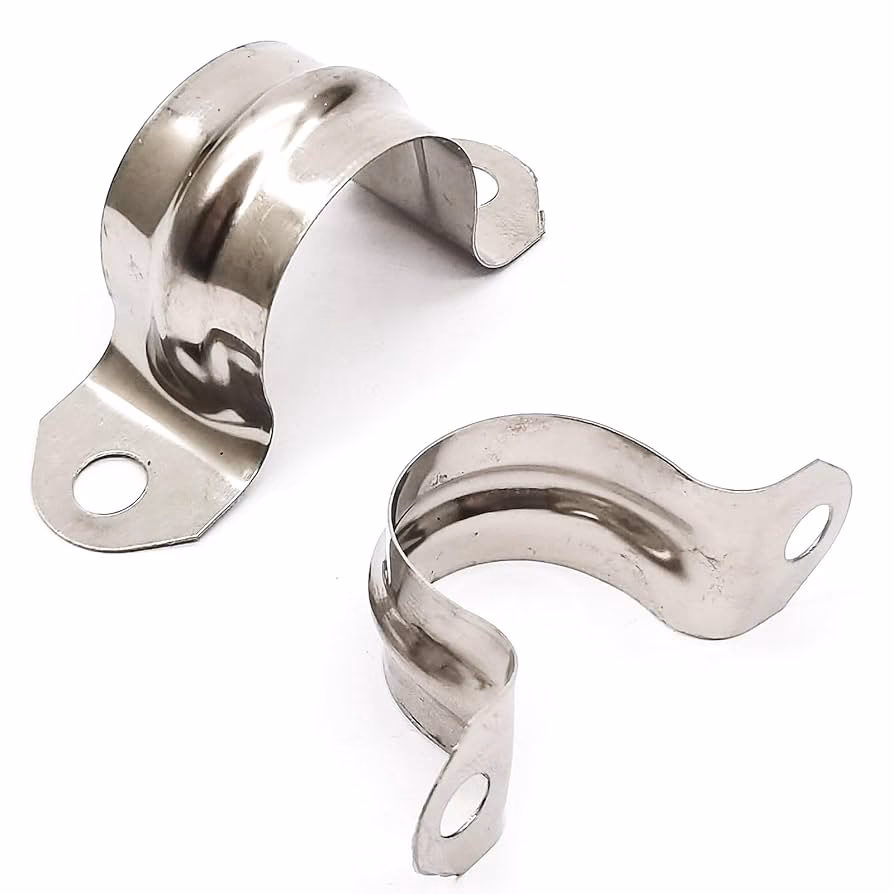

¿Qué es una Abrazadera de Acero Inoxidable?

Una abrazadera de acero inoxidable es un dispositivo mecánico diseñado para unir, sujetar o asegurar dos o más componentes, generalmente tuberías, mangueras o conductos, de manera segura y estanca. Lo que las hace especiales es el material del que están fabricadas: aleaciones de acero con un alto contenido de cromo (mínimo 10.5%), que forma una capa pasiva protectora, impidiendo la oxidación y la corrosión. Esta característica es vital en entornos donde la humedad, los productos químicos o las altas temperaturas podrían degradar rápidamente otros materiales.

Un ejemplo sobresaliente de este tipo de fijación es la abrazadera de acero inoxidable CF8. Este grado específico de acero inoxidable es el equivalente de fundición al popular acero inoxidable Tipo 304, conocido por su excelente combinación de resistencia a la corrosión, facilidad de fabricación y buen rendimiento a la temperatura. Las abrazaderas fabricadas con CF8, como las ofrecidas por Advanced Couplings, son producidas y ensambladas con una precisión notable, asegurando un acabado de alta calidad que se traduce en un rendimiento confiable.

Estas abrazaderas suelen presentar un diseño de bisagra única, lo que las hace particularmente adecuadas para aplicaciones donde la resistencia a altas presiones no es el factor más crítico. Su sencillez de diseño no compromete su eficacia en las condiciones para las que están destinadas. Son versátiles y están disponibles en una amplia gama de tamaños, típicamente desde ½ pulgada hasta 6 pulgadas, lo que permite su uso en diversas configuraciones de tuberías y mangueras, desde las más pequeñas hasta las de diámetro medio.

Ventajas Clave del Acero Inoxidable en Abrazaderas

• Resistencia a la Corrosión: La principal ventaja. El cromo en la aleación forma una capa pasiva que protege contra el óxido, ácidos, sales y otros agentes corrosivos, prolongando la vida útil del componente.
• Durabilidad y Resistencia Mecánica: El acero inoxidable es inherentemente fuerte y resistente al desgaste, lo que garantiza que las abrazaderas mantengan su integridad estructural bajo tensión y vibración.
• Higiene y Limpieza: Su superficie no porosa facilita la limpieza y previene la acumulación de bacterias, lo que es crucial en industrias como la alimentaria, farmacéutica y médica.
• Resistencia a la Temperatura: Mantienen sus propiedades mecánicas en un amplio rango de temperaturas, desde muy bajas hasta elevadas, sin deformarse ni perder eficacia.
• Estética: Su acabado brillante y limpio es a menudo una ventaja en aplicaciones donde la apariencia es importante.

Tipos de Abrazaderas de Acero Inoxidable

Más allá de las abrazaderas de bisagra única, el mercado ofrece una diversidad de diseños, cada uno optimizado para necesidades específicas. Comprender las diferencias es crucial para seleccionar la abrazadera adecuada que garantice la seguridad y eficiencia de su sistema.

Abrazaderas de Bisagra Única (Tipo CF8/304)

Como se mencionó, estas abrazaderas son ideales para aplicaciones de baja a media presión. Su diseño simple permite una instalación y desinstalación rápidas, lo que las hace populares en entornos que requieren mantenimiento frecuente o cambios de configuración. La bisagra única facilita su apertura y cierre, lo que las convierte en una opción práctica para muchas conexiones sanitarias y de proceso. Su construcción en acero inoxidable CF8 (equivalente a 304) asegura una buena resistencia a la corrosión general.

Abrazaderas con Perno T Dixon Serie 300

Las abrazaderas con perno T, como las de la serie 300 de Dixon, representan una categoría de abrazaderas de alta resistencia diseñadas para aplicaciones más exigentes. A diferencia de las abrazaderas de bisagra única, estas utilizan un perno en forma de 'T' y una tuerca para aplicar una fuerza de sujeción considerablemente mayor. Esto las hace ideales para:

• Aplicaciones de Alta Presión: Su diseño robusto permite soportar presiones internas elevadas sin riesgo de fugas o desacoplamientos.
• Vibración Intensa: La distribución uniforme de la fuerza de sujeción y la solidez del mecanismo del perno T las hacen resistentes a las vibraciones, manteniendo la conexión segura.
• Conexiones de Gran Diámetro: Son particularmente efectivas para mangueras y tuberías de gran diámetro donde se requiere una fuerza de apriete superior.
• Ambientes Industriales Pesados: Comúnmente encontradas en sistemas de transporte de fluidos, aire comprimido, y en la industria automotriz y marina.

La serie 300 de Dixon se refiere al grado de acero inoxidable utilizado, que es el Tipo 300, englobando principalmente el 304 y el 316. El acero inoxidable Tipo 304 es el más común y ofrece una excelente resistencia a la corrosión general. Para entornos más agresivos, como aquellos con exposición a cloruros o ambientes marinos, el Tipo 316 es a menudo preferido debido a su adición de molibdeno, que mejora significativamente la resistencia a la corrosión por picaduras y grietas.

Otros Tipos de Abrazaderas de Acero Inoxidable

• Abrazaderas de Manguera (Worm Drive): Las más comunes, con una banda perforada y un tornillo sin fin. Ideales para mangueras automotrices y de fontanería.
• Abrazaderas V-Band: Utilizan una banda en forma de V para unir dos bridas con bordes enrollados. Muy populares en sistemas de escape de vehículos y turbocompresores por su facilidad de instalación y desinstalación.
• Abrazaderas de Servicio Pesado: Diseñadas para las aplicaciones más exigentes, con bandas más anchas y gruesas y múltiples puntos de sujeción para una fuerza máxima.

Grados de Acero Inoxidable Comunes en Abrazaderas

La elección del grado de acero inoxidable es tan importante como el tipo de abrazadera. Los más comunes son el 304 (o su equivalente de fundición CF8) y el 316.

• Acero Inoxidable 304 (CF8): Es el grado más versátil y ampliamente utilizado. Ofrece una excelente resistencia a la corrosión en la mayoría de los entornos atmosféricos y muchos productos químicos. Es apto para la industria alimentaria, equipos de cocina, y aplicaciones generales donde no hay exposición a cloruros muy concentrados.
• Acero Inoxidable 316 (CF3M): Conocido como el grado 'marino'. Contiene molibdeno, lo que le confiere una resistencia superior a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros como el agua salada o ciertos productos químicos. Es la opción preferida para aplicaciones marinas, farmacéuticas y químicas.

La elección entre 304 y 316 dependerá directamente del entorno y del tipo de fluidos con los que la abrazadera entrará en contacto. En general, si hay alguna duda sobre la presencia de cloruros o condiciones corrosivas severas, el 316 es la opción más segura, aunque a un costo ligeramente superior.

Tabla Comparativa de Grados de Acero Inoxidable

Aplicaciones Industriales de las Abrazaderas de Acero Inoxidable

La versatilidad y las propiedades inherentes del acero inoxidable hacen que sus abrazaderas sean indispensables en un sinfín de sectores:

• Industria Alimentaria y de Bebidas: Cruciales para mantener la higiene y prevenir la contaminación en líneas de procesamiento, tanques y equipos de envasado. El acero inoxidable 304 y 316 son aprobados para contacto con alimentos.
• Farmacéutica y Biotecnológica: En entornos estériles, donde la limpieza y la resistencia a la corrosión de agentes de limpieza y soluciones son vitales.
• Química y Petroquímica: Para asegurar tuberías que transportan productos químicos corrosivos, gases y líquidos a diferentes temperaturas y presiones.
• Marina: En barcos y plataformas offshore, el acero inoxidable 316 es esencial para resistir el ambiente salino y la humedad constante.
• Automotriz: En sistemas de escape, mangueras de combustible y refrigeración, donde la resistencia al calor, la vibración y la corrosión es clave.
• Sistemas HVAC: Para fijar conductos de aire y tuberías en sistemas de calefacción, ventilación y aire acondicionado.
• Tratamiento de Aguas: En plantas potabilizadoras y de tratamiento de aguas residuales, donde la exposición a químicos y humedad es constante.
• Construcción y Fontanería: Para asegurar tuberías de agua, gas y sistemas de drenaje.

Consideraciones al Elegir e Instalar Abrazaderas de Acero Inoxidable

La correcta selección e instalación son tan importantes como la calidad de la abrazadera misma para asegurar su máximo rendimiento y durabilidad. Aquí algunos puntos a considerar:

• Diámetro y Ajuste: Mida con precisión el diámetro exterior de la manguera o tubería para asegurar que la abrazadera tenga el rango de ajuste adecuado. Un ajuste demasiado flojo o demasiado apretado puede comprometer la estanqueidad.
• Presión de Operación: Determine si la aplicación requiere una abrazadera para baja, media o alta presión. Esto influirá en la elección del tipo de abrazadera (bisagra única vs. perno T, por ejemplo) y su robustez.
• Ambiente: Evalúe el entorno. ¿Hay exposición a agua salada, ácidos, altas temperaturas, vibraciones? Esto dictará el grado de acero inoxidable (304 vs. 316) y el diseño de la abrazadera.
• Material de la Manguera/Tubería: Asegúrese de que la abrazadera sea compatible con el material que va a sujetar para evitar daños o reacciones químicas.
• Instalación Correcta: Aplique el par de apriete recomendado por el fabricante. Un apriete insuficiente puede causar fugas, mientras que un apriete excesivo puede dañar la manguera o la abrazadera.
• Inspección Regular: Realice inspecciones periódicas para verificar signos de desgaste, corrosión o aflojamiento, especialmente en aplicaciones críticas.

Preguntas Frecuentes sobre Abrazaderas de Acero Inoxidable

A continuación, respondemos algunas de las dudas más comunes para ayudarte a comprender mejor estos componentes esenciales:

¿Cuál es la diferencia principal entre una abrazadera de acero inoxidable 304 y una 316?

La diferencia clave radica en la composición química y, por ende, en su resistencia a la corrosión. El acero inoxidable 316 contiene molibdeno, un elemento que mejora significativamente su resistencia a la corrosión por picaduras y grietas, especialmente en entornos con cloruros (como el agua salada o ciertos químicos ácidos). El 304 es excelente para la corrosión general, pero el 316 es superior en ambientes más agresivos.

¿Las abrazaderas de acero inoxidable son reutilizables?

Muchas abrazaderas de acero inoxidable, especialmente las de perno T o las de bisagra con cierres robustos, están diseñadas para ser reutilizables, siempre y cuando no presenten signos de daño, deformación o corrosión severa que comprometan su integridad. Las abrazaderas tipo "worm drive" o de un solo uso no siempre son ideales para la reutilización si se han deformado al apretar.

¿Qué significa el término "CF8" en una abrazadera de acero inoxidable?

CF8 es una designación de fundición para el acero inoxidable equivalente al grado 304. Indica que el componente fue fabricado mediante un proceso de fundición. Sus propiedades son muy similares a las del acero inoxidable 304 forjado o laminado, ofreciendo excelente resistencia a la corrosión y durabilidad.

¿Cómo sé qué tamaño de abrazadera necesito?

Para determinar el tamaño correcto, debes medir el diámetro exterior de la manguera o tubería que deseas sujetar. Las abrazaderas se especifican generalmente por un rango de diámetro (por ejemplo, ½” a 6”). Asegúrate de que el diámetro de tu componente caiga dentro de este rango para un ajuste seguro y eficaz.

¿Pueden las abrazaderas de acero inoxidable oxidarse alguna vez?

Aunque el acero inoxidable es altamente resistente a la oxidación, no es completamente inmune. En condiciones extremas, como una exposición prolongada a cloruros muy concentrados, ácidos fuertes o si la capa pasiva se daña mecánicamente y no puede repararse a sí misma, es posible que experimente alguna forma de corrosión (como picaduras o corrosión por grietas). Sin embargo, bajo condiciones de uso normales y con el grado correcto seleccionado, su rendimiento es excepcional.

Conclusión

Las abrazaderas de acero inoxidable son mucho más que simples piezas de metal; son componentes de ingeniería críticos que garantizan la seguridad, la eficiencia y la longevidad de innumerables sistemas en casi todas las industrias. Desde las ligeras abrazaderas de bisagra única en acero CF8 para aplicaciones de baja presión, hasta las robustas abrazaderas con perno T de la serie 300 de Dixon diseñadas para soportar las condiciones más exigentes, la variedad y especialización de estos elementos permiten encontrar la solución perfecta para cada necesidad.

La inversión en abrazaderas de acero inoxidable de alta calidad es una inversión en la fiabilidad y la reducción de costos a largo plazo, minimizando fugas, fallos y tiempos de inactividad. Comprender sus tipos, grados y aplicaciones es fundamental para tomar decisiones informadas que aseguren la integridad de sus conexiones.
